航空唱臂用空气轴承支撑调节座

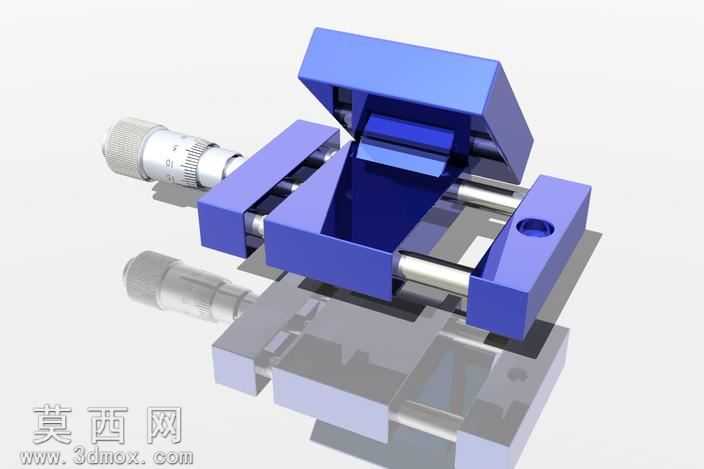

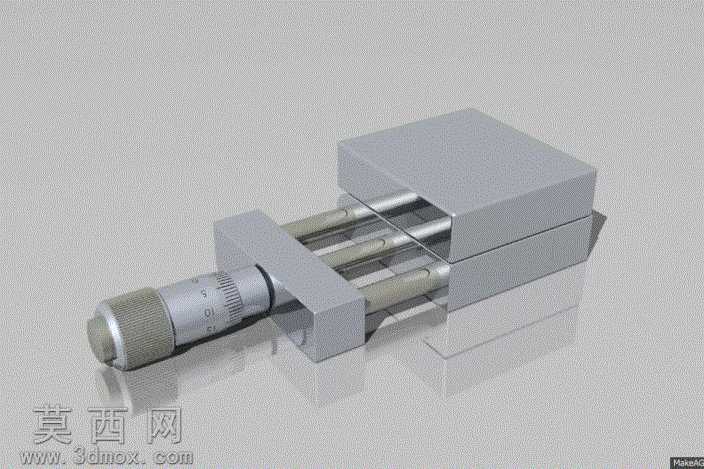

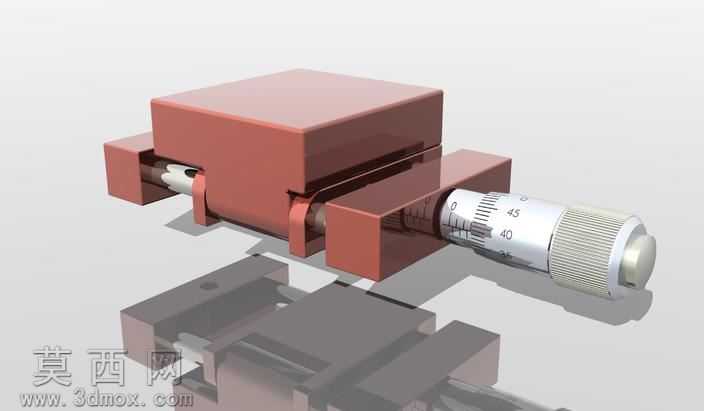

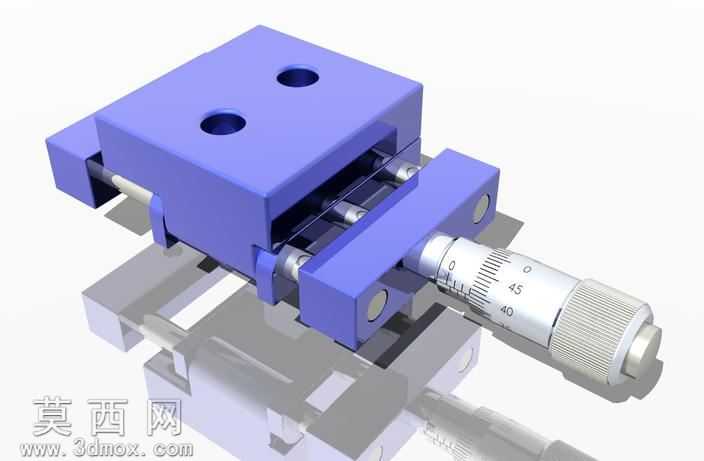

本模型为航空唱臂配套的空气轴承支撑调节座，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循精密机械零件的公差配合逻辑，对每一处装配间隙、定位特征都做了精准还原。模型主体支撑座采用方块式基座结构，顶部设置两个同轴定位安装孔，用于将整个调节座固定在唱盘基座对应安装位，孔位周边做了微小沉台设计，避免安装时螺栓头部突出影响上部结构装配。基座两侧设置对称的夹持臂结构，夹持臂与中部滑动模块之间预留了均匀的气浮间隙，对应空气轴承的工作气膜空间，建模时将气膜厚度控制在精密气浮结构的常规合理区间，还原空气轴承无接触滑动的结构基础。模型侧部集成了微分头调节机构，对微分头的刻度标识、滚花调节旋钮、锁紧结构都做了精细化建模，微分头测头与滑动模块的接触位置做了定位凸台设计，保证调节时的力传递精准无偏移，微分头的刻度线按照真实量具的刻度间距做阵列排布，滚花部分采用圆周阵列纹理还原真实防滑结构的外观特征。材质渲染方面，主体支撑结构采用阳极氧化蓝色铝合金材质，渲染时调整了金属粗糙度参数，还原哑光阳极氧化的细腻质感，微分头部分采用镀铬亮面金属材质，搭配哑光金属的基座形成材质层次区分，滑动导轨部分采用高硬度轴承钢材质，渲染时突出金属的冷亮质感，不同材质的光影反射参数经过反复调试，让整体渲染效果贴近真实工业零件的视觉表现。结构设计上，整体采用对称式布局保证受力均衡，滑动模块与基座之间的导向结构做了防偏转设计，避免调节过程中唱臂安装位出现角度偏移，微分头的安装座与基座采用一体化结构设计，提升调节机构的刚性，减少调节时的形变误差，所有棱边都做了微小倒角处理，既符合精密机械加工的工艺要求，也避免渲染时出现尖锐棱边的光影失真问题。建模过程中对所有装配零件都做了干涉检查，确保各活动部件在全行程调节范围内无结构干涉，完整还原该支撑座的实际装配关系与运动逻辑，可直接用于装配验证、结构展示以及相关精密支撑结构的设计参考。
