带法兰翻边铜质密封套筒三维设计

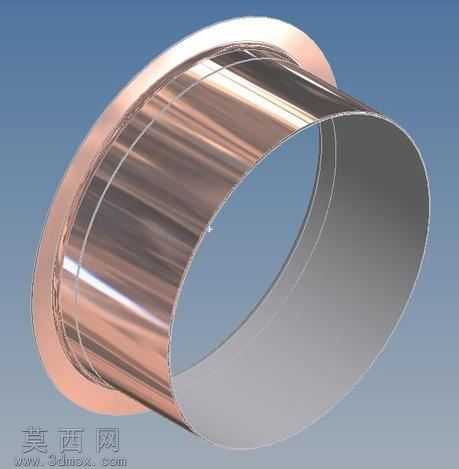

本作品为适配硬穿轴工况的轴封类套筒零件，采用Autodesk Inventor完成全参数化三维建模，建模过程首先以旋转凸台命令构建套筒的基础回转基体，精准控制筒体壁厚、整体长度与端部法兰的外翻尺寸，保证法兰端面与筒体外壁的过渡圆角符合机械加工的工艺要求，避免应力集中问题。建模阶段对筒体内壁的配合公差尺寸做了参数化约束，可根据实际穿轴的轴径需求快速调整内径参数，适配不同规格的硬穿轴安装场景。材质设置上选用铜合金材质，在渲染环节调整金属材质的反射率、粗糙度与环境光遮蔽参数，还原铜质零件特有的暖调金属光泽，筒体表面做了高光抛光质感处理，法兰端面与筒体内壁分别设置不同的粗糙度参数，区分加工面与非加工面的视觉差异，让渲染效果更贴近真实工业零件的外观表现。结构设计上，端部的外翻法兰用于实现轴向定位与安装压紧，筒体部分为薄壁回转结构，内壁光滑无多余凸起，可在穿轴过程中减少与轴体的摩擦阻力，同时保证轴封位置的密封贴合度，避免介质从轴与安装座的间隙泄漏。设计思路围绕硬穿轴的轴封使用需求展开，在保证结构强度的前提下尽可能优化筒体壁厚，减少零件的材料占用，同时法兰的外翻尺寸经过反复校核，既能够满足安装时的压紧受力需求，又不会因法兰尺寸过大造成安装空间的浪费。建模完成后对零件做了干涉检查与质量属性测算，确认整体结构无几何错误，各部分尺寸符合机械设计的通用规范，可直接用于后续的工程图导出、装配模拟以及加工工艺规划，能够为轴系密封结构的设计提供直观的三维参考，也可作为同类密封套筒设计的参数化基础模板，通过修改关键尺寸快速衍生出不同规格的同系列零件。
