手动杠杆式焊接压紧夹紧机构

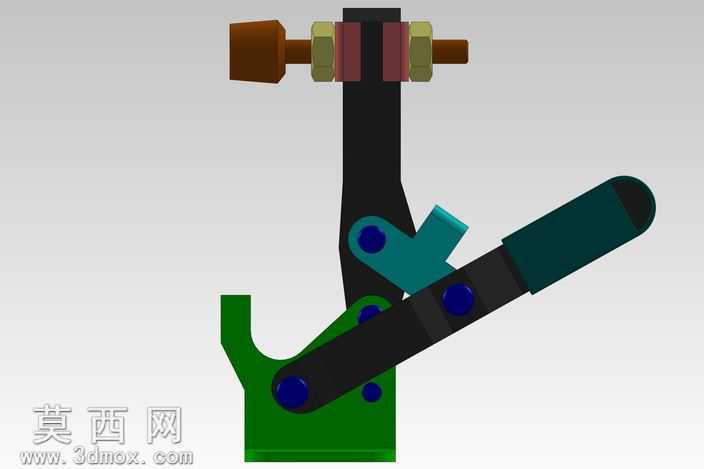

本作品为手动杠杆式焊接压紧夹紧机构三维模型，采用SolidWorks完成全参数化建模，所有零件均按实际加工尺寸1:1绘制，装配关系完全匹配实际工装的运动逻辑。建模过程中先完成基座主体的特征构建，采用拉伸、切除命令生成带定位卡口的绿色基座，预留销轴安装孔位，保证基座的支撑刚性与定位精度；随后构建杠杆传动组件，通过多段拉伸生成黑色主压臂、青色锁止拨块，对销轴连接位置添加同轴心、重合配合，模拟真实铰接的转动自由度，压臂末端的深绿色握持套采用圆角包覆处理，还原实际操作的握持触感。顶部的压紧执行端，分别构建棕色压头、锁紧螺母、调节螺杆，通过螺纹配合特征实现压紧行程的可调设计，满足不同厚度工件的装夹需求。材质渲染阶段，对基座、压臂等结构钢零件赋予哑光金属漆材质，销轴、螺母等标准件赋予镀锌亮面金属材质，握持套赋予磨砂橡胶材质，压头赋予硬质聚氨酯材质，通过环境光遮蔽、全局光照渲染，清晰区分不同零件的材质属性与结构边界。结构设计上采用肘节式杠杆增力原理，手动扳动压臂至锁止位置时，青色拨块自动卡入基座限位槽形成死点锁止，无需持续施加外力即可保持稳定压紧力，避免焊接过程中工件移位；松开时只需扳动拨块即可解锁压臂，操作便捷省力，整体结构无冗余零件，加工工艺性好，所有板类零件均可采用激光切割下料，销轴采用标准圆柱销，降低制造成本。该夹具主要用于焊接工序中的工件定位压紧，可适配小型五金件、钣金件的焊接装夹场景，建模时对所有运动部件添加了碰撞检测，验证开合过程无结构干涉，锁止状态下压紧力方向垂直于工件支撑面，保证装夹稳固无晃动。
