家用手动双动橙子榨汁挤压结构

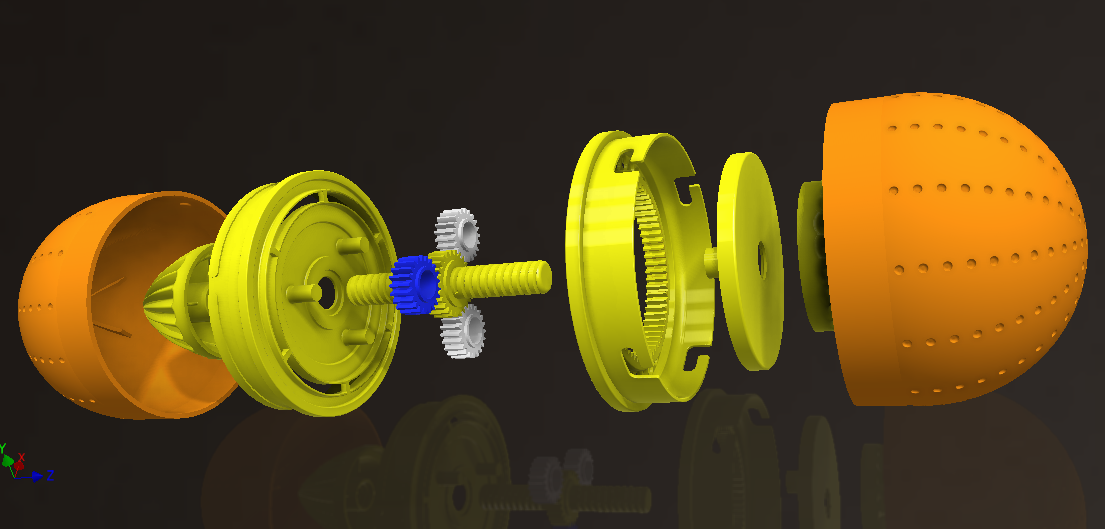

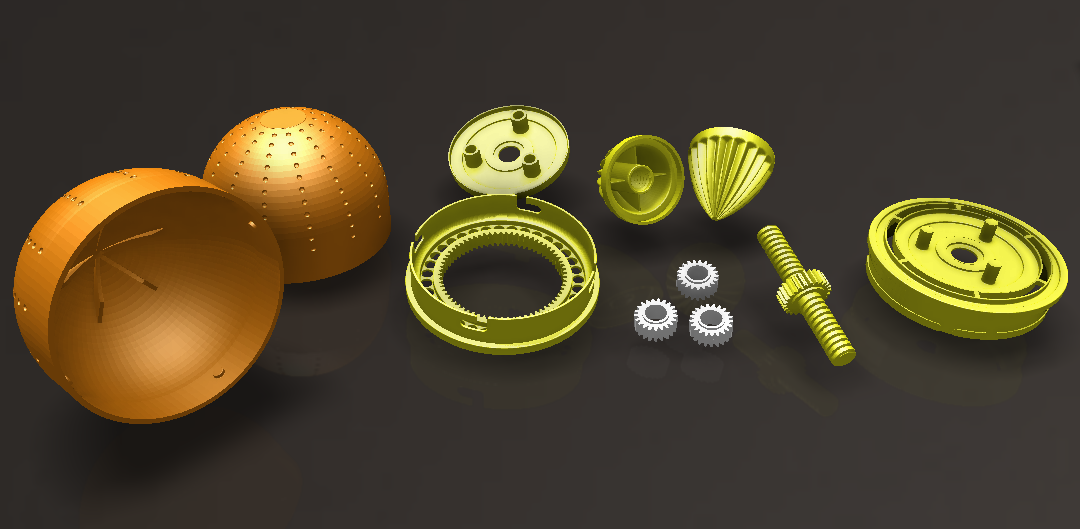

　　这款手动橙子挤压装置，核心面向家庭鲜榨果汁场景设计，区别于常见的单锥下压式榨汁器，采用双锥对置挤压的结构逻辑，能同时处理两半切分的橙子，挤压过程中无需反复调整果料位置，出汁效率比传统单头手动榨汁器提升近一倍。从结构拆解来看，整套装置以中心传动轴为核心承载件，轴上集成了三组传动齿轮，其中蓝色的主动齿轮与两侧白色从动齿轮啮合，转动外部端盖时，动力通过齿轮组传递到两侧的锥形挤压头，实现两个挤压头同步反向转动，配合外壳内壁的导流凸筋，在挤压橙子果肉的同时通过相对转动磨碎果囊，充分释放果汁，避免传统榨汁器仅靠下压无法完全榨取果囊内汁液的问题。

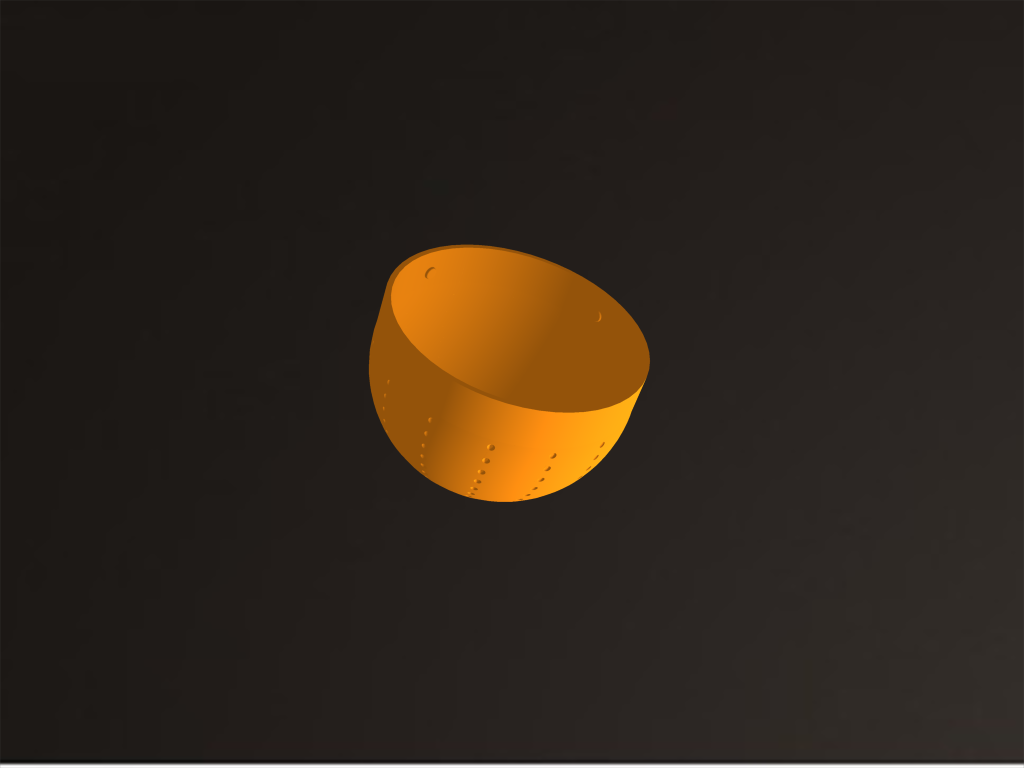

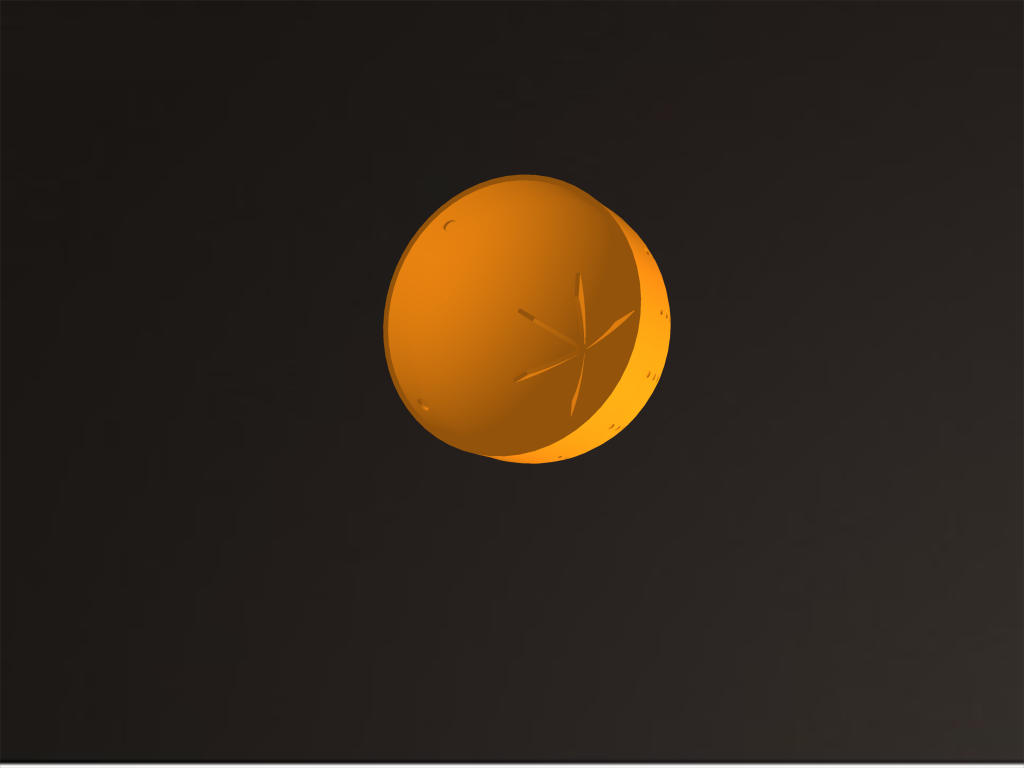

　　设计过程中，两侧的橙色半球形外壳既是容料腔体也是握持受力部件，外壳内壁均匀分布的点状凸起，一方面可以在挤压时卡住橙子外皮，防止果料随挤压头同步空转，另一方面凸起之间的间隙构成果汁导流通道，榨出的果汁顺着间隙流向壳体底部的出汁口，不会积存在腔体内部造成残留。中间的黄色内齿圈与端盖集成，作为动力输入的承载结构，端盖外侧做了防滑纹理设计，转动时无需过大握持力即可输出足够扭矩，适配不同年龄段用户的使用力度，即便是手部力量较小的用户也能轻松操作。

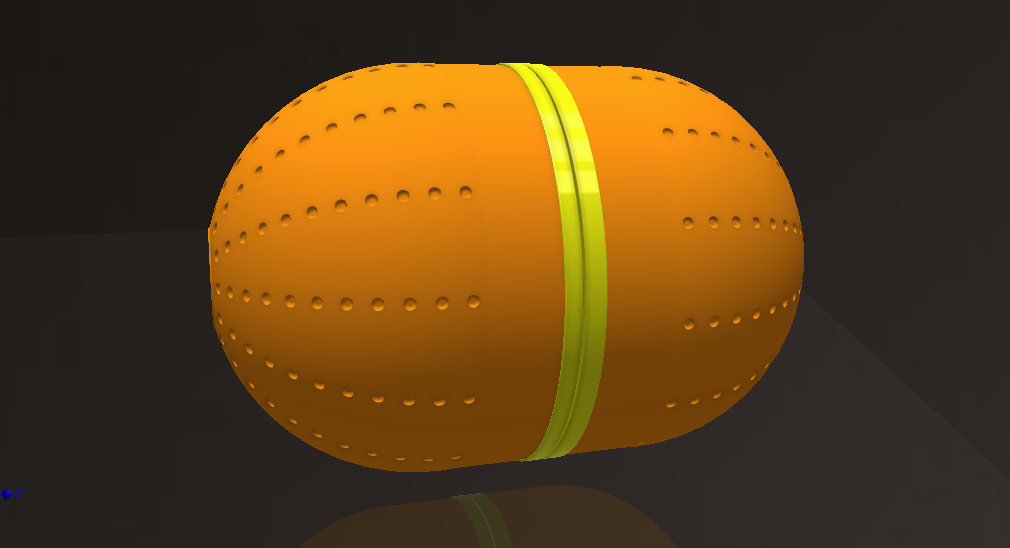

　　从安装边界来看，整套装置装配完成后整体为球形结构，最大外径控制在120mm左右，放置在厨房台面不会占用过多空间，所有零部件之间采用卡扣式连接，无需额外紧固件，日常拆解清洗时可直接拆分所有接触果汁的部件，不存在清洁死角。传动齿轮组全部布置在腔体中部的隔离仓内，与果汁容腔完全分隔，使用过程中果汁不会渗入传动结构造成齿轮卡涩或滋生细菌，隔离仓的密封结构采用迷宫式设计，即便挤压过程中果汁沿轴向渗漏，也会通过导流槽排出壳体外部，不会接触到传动部件。

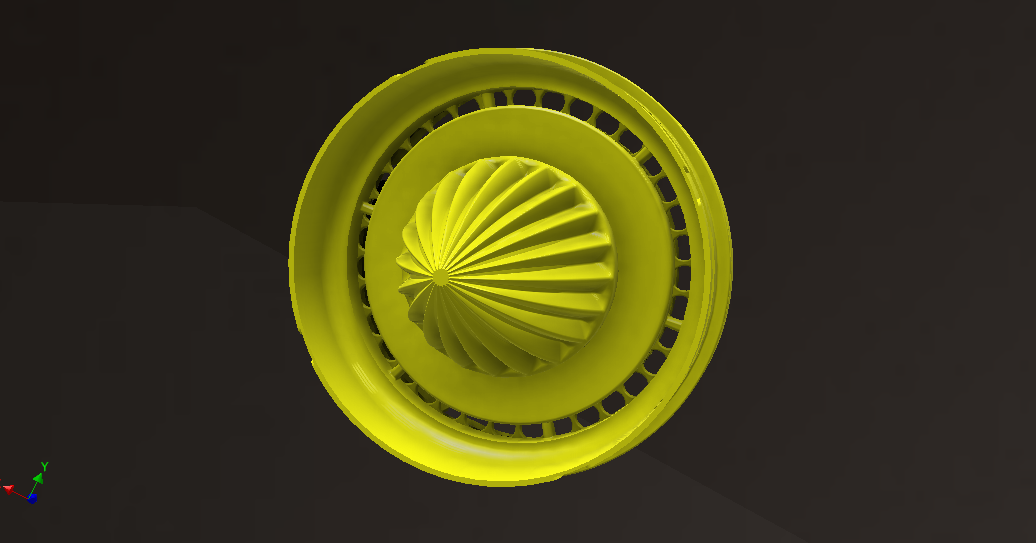

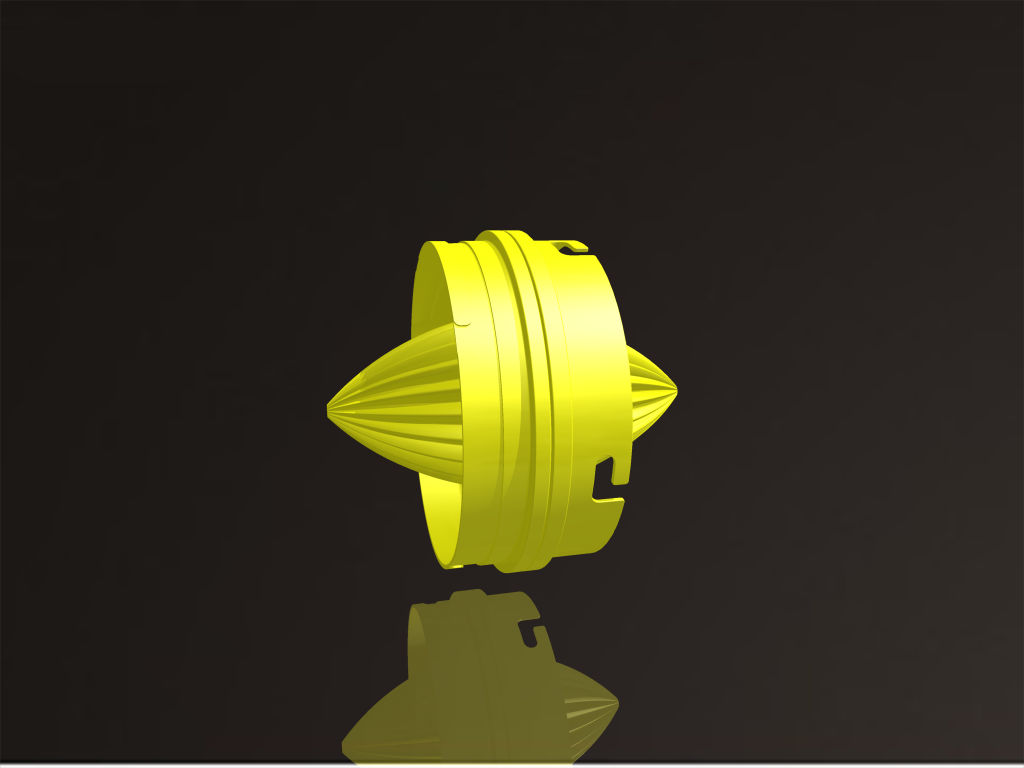

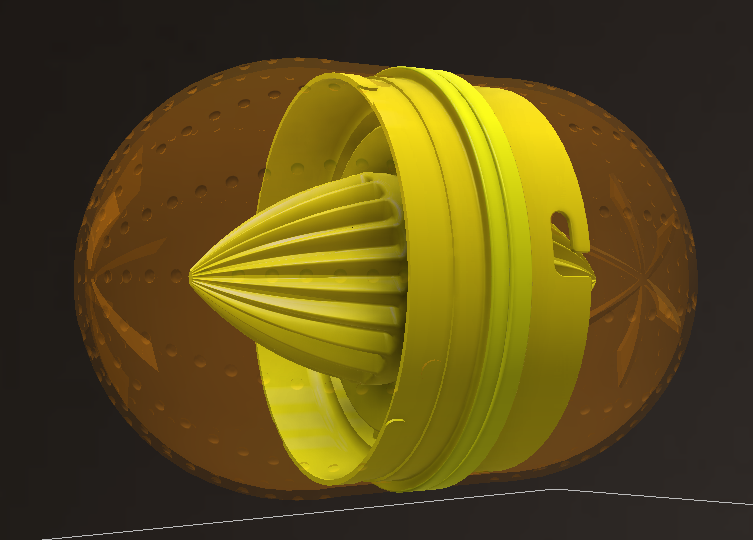

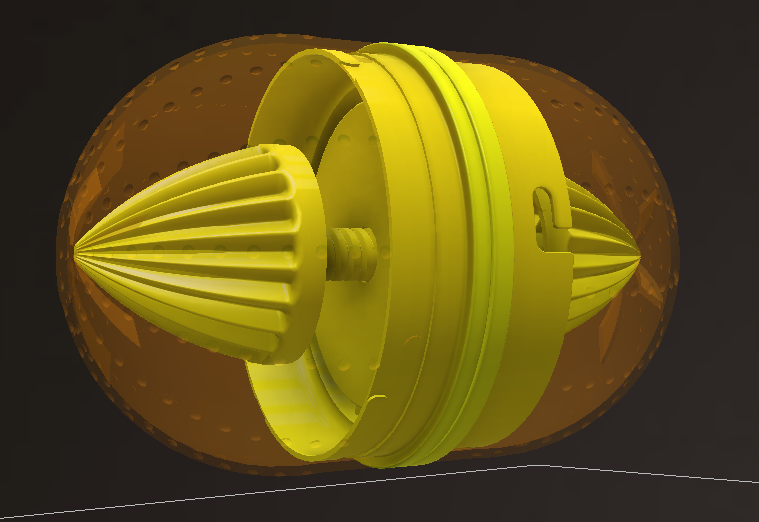

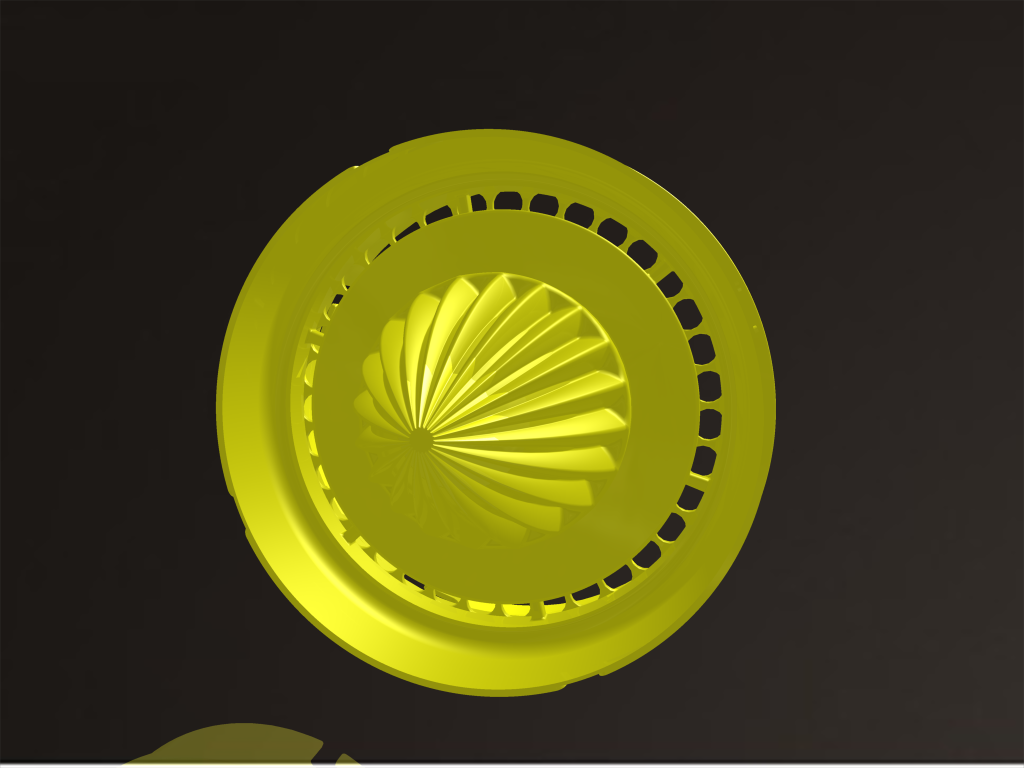

　　功能设计上，双动挤压的逻辑除了提升榨汁效率，还能降低挤压力度需求，传统单头榨汁器需要用户施加较大下压力才能榨干果肉，而这款结构通过转动端盖带动双锥相对转动，挤压力由螺纹进给结构提供，用户仅需施加转动力矩即可完成挤压，操作更省力。两侧锥形挤压头的锥度经过反复验证，锥角设置为42度，既能适配不同大小的橙子切半后的贴合度，也能保证挤压过程中果肉不会从锥面与壳体的间隙中挤出，锥形表面的放射状凸棱高度为1.5mm，刚好嵌入果囊之间，转动时可以充分刮取果肉中的汁液，同时不会刮下过多橙皮中的白瓤，避免果汁出现苦涩味。

　　在实际使用场景中，除了家庭日常鲜榨橙汁，该结构也可适配柠檬、西柚等类似尺寸的柑橘类水果挤压，仅需根据水果尺寸调整转动进给的行程即可，无需更换零部件。整套结构的运动部件没有复杂的精密配合，所有塑料零件均可采用食品级PP材质注塑成型，生产装配难度低，零部件通用化程度高，后期维护仅需定期清洁传动齿面的灰尘即可，无需额外加注润滑脂，符合食品接触器具的安全要求。结构设计时充分考虑了注塑工艺的脱模需求，所有壳体零件均做了1度的脱模斜度，没有倒扣结构，注塑生产时无需复杂的抽芯结构，能有效降低生产制造成本，适合批量量产推向民用厨房器具市场。
