立式自助售货终端结构设计方案

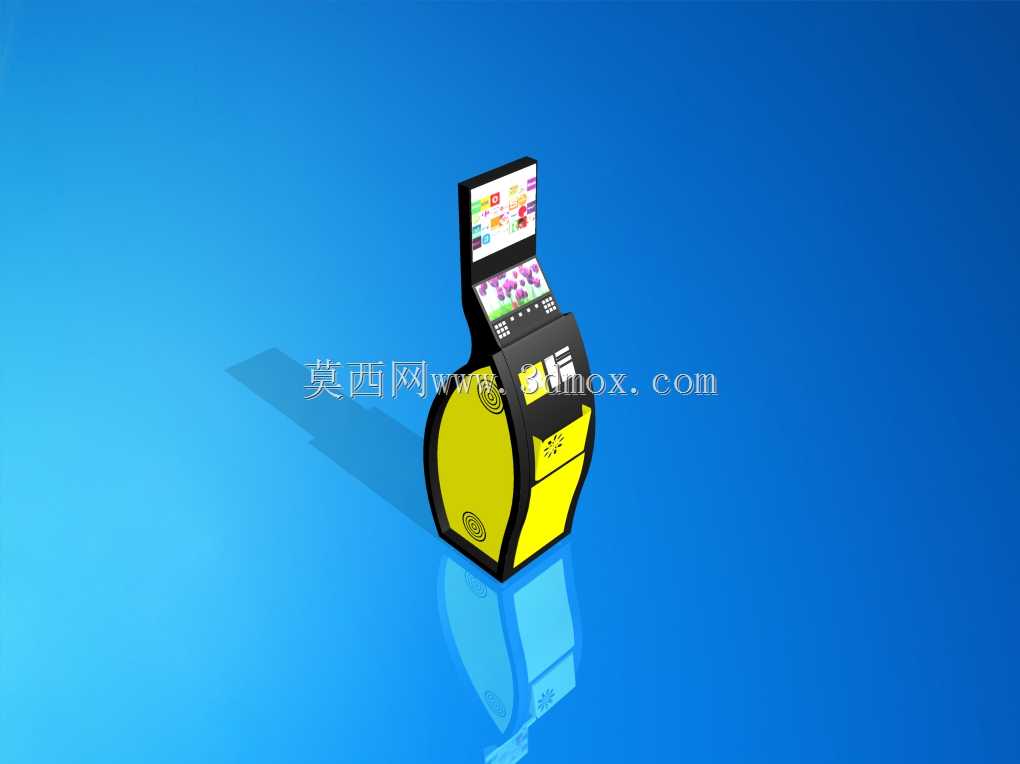

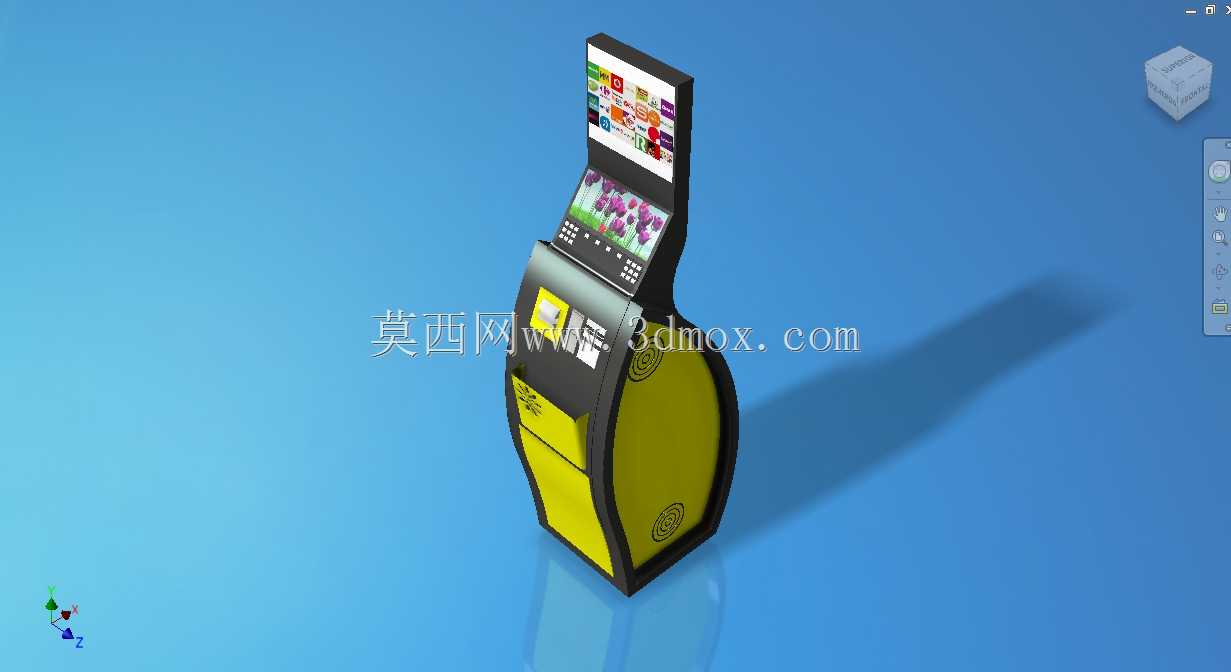

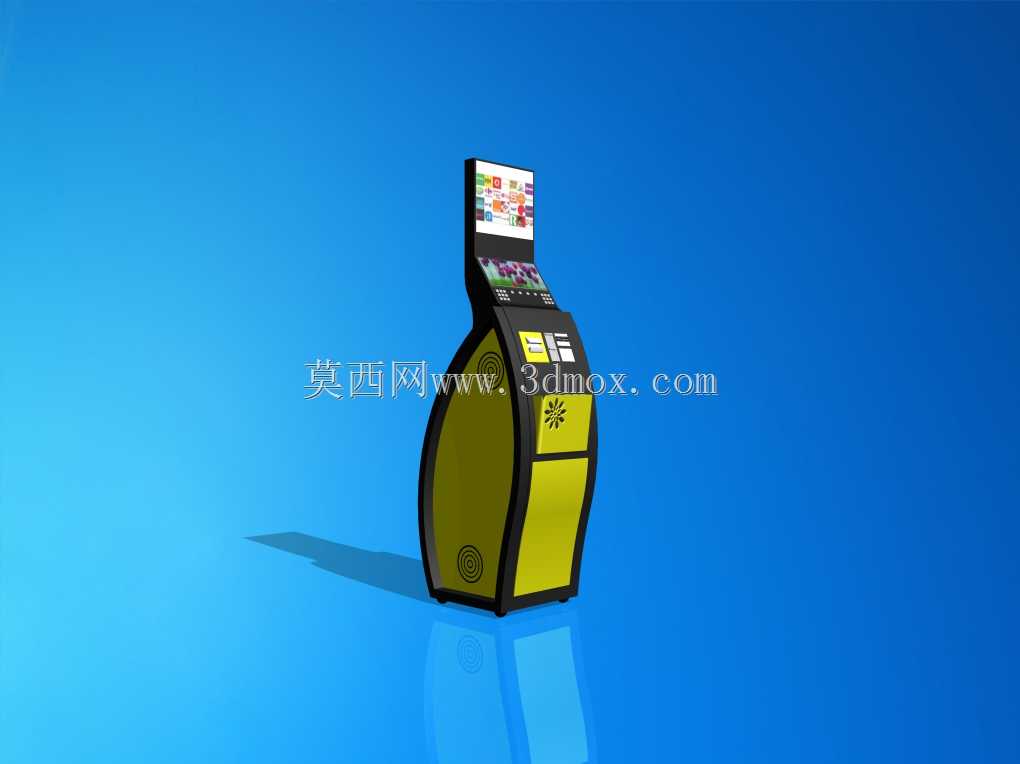

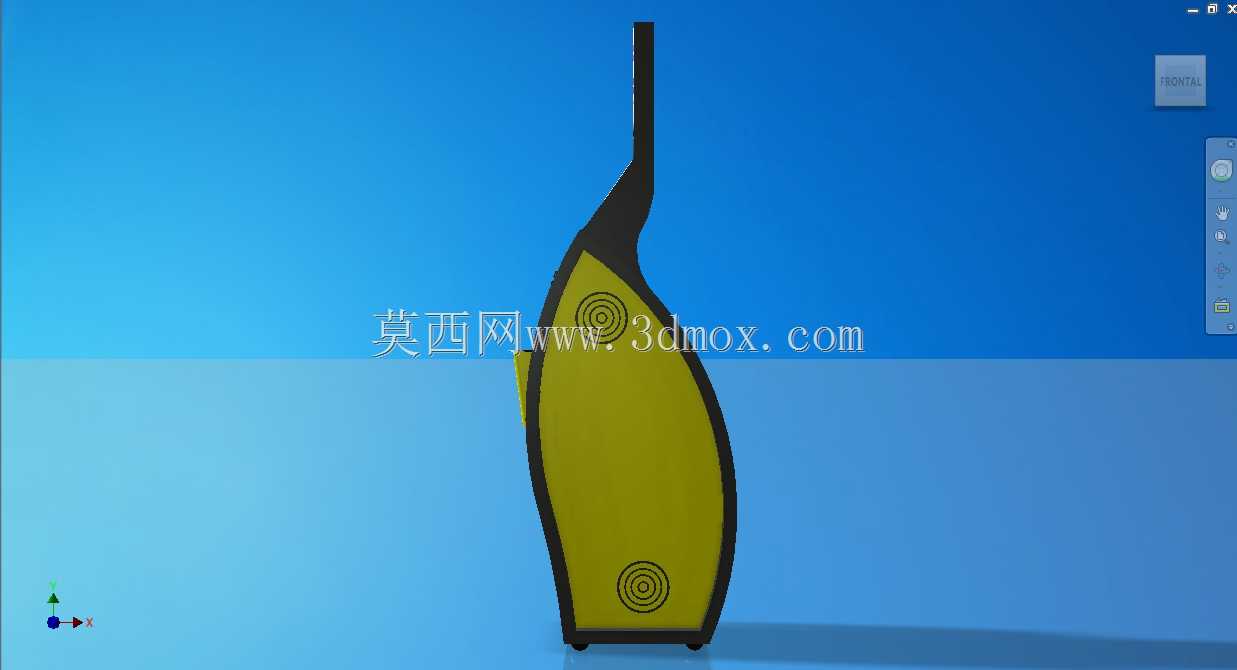

　　这款立式自助售货终端的结构设计，核心围绕商圈、社区、交通枢纽等半开放公共场景的落地需求展开，区别于传统弹簧货道售货机的方正造型，采用流线型收腰壳体设计，在降低公共空间磕碰风险的同时，也能在密集的线下点位中形成视觉辨识度。设备整体采用立式落地布局，底部预留120mm高度的调平支撑脚安装位，可适配地砖、环氧地坪、水磨石等不同平整度的地面，安装时无需额外浇筑基础，仅需预留对应占地面积与220V市电接口即可完成部署，单台设备的安装边界控制在0.4㎡以内，适合在地铁站通道、写字楼大堂、社区便利店入口等空间局促的点位布设。

　　从功能分区来看，设备上部设置双屏交互结构，上方倾斜15°布置的显示屏用于商品展示、广告投放与操作指引，屏幕倾角经过人机工程校核，适配150cm-185cm身高人群的站立观看视角，无需过度仰头或低头即可看清屏幕内容；下方稍小的触控屏集成选品、支付确认功能，屏幕周边预留实体快捷键位，可在触控屏响应延迟或低温环境触控失灵时作为备用操作通道，适配北方冬季户外低温、南方梅雨季节高湿的复杂运行环境。屏幕下方的操作区集成扫码识别模块、小票打印出口与找零口，所有操作接口的高度均设置在站立人群的手肘舒适操作区间，无需抬臂或弯腰即可完成全流程操作。

　　中部的货仓区域采用弧形钣金围板结构，相比传统直角机柜，弧形侧板的抗形变能力提升30%以上，在公共场景遭遇意外碰撞时不易出现凹陷变形，同时围板内部预留保温层填充空间，可根据售卖品类需求加装制冷或加热模块，适配常温零食、冷藏饮品、热食等不同品类的售卖需求，货仓内部预留模块化货道安装位，可根据运营需求更换弹簧货道、履带货道或格子柜结构，无需改动整体壳体即可完成货道适配。下部的储物与检修舱采用下翻式检修门设计，日常补货与设备维护时无需完全拆卸壳体，打开检修门即可接触到货道驱动模块、电源模块与主控单元，检修门配备机械锁与电子感应锁双重锁止结构，非授权人员无法开启，保障设备内部货品与元器件安全。

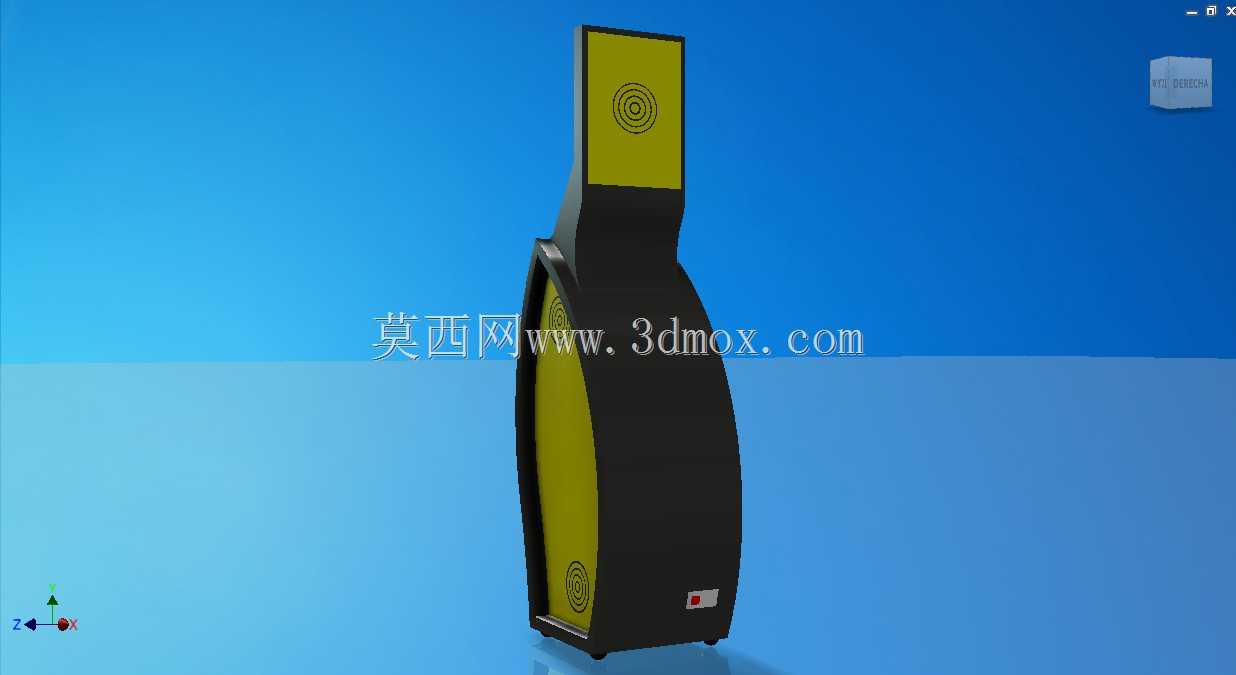

　　设计过程中针对设备的走线结构做了专门优化，所有强弱电线路均通过壳体侧边的隐藏式线槽布设，电源线与信号线分槽布置，避免信号干扰导致的支付响应延迟、屏幕花屏等问题，线槽内部预留理线卡扣与冗余线长空间，后期更换模块或检修线路时无需重新布设整段线路。设备背部预留壁挂安装孔位与散热格栅，除落地安装外，也可在墙面承重满足要求的场景下采用壁挂安装方式，进一步节省地面空间，散热格栅采用倾斜向下的百叶结构，可避免灰尘、泼水直接进入设备内部，同时保障内部主控、电源模块的散热需求，长时间连续运行时内部温度可控制在元器件允许的工作区间内，无需额外加装散热风扇即可满足散热要求，降低设备运行噪音与后期维护成本。

　　壳体的边角全部做R15以上的圆角处理，所有外露的拼接缝隙控制在1mm以内，既避免公共场景下尖锐边角磕碰行人的风险，也能防止灰尘、液体从拼接缝隙进入设备内部，外壳表面采用耐磨喷塑处理，日常清洁时可直接用湿抹布擦拭，不易残留污渍与划痕，适配公共场景下高频次的清洁维护需求。设备底部预留走线孔与接地端子，安装时可将电源线与接地线从底部直接接入，避免线路外露被行人踩踏或鼠咬，提升长期运行的可靠性。
