双曲柄平面踏板驱动性能试验装置

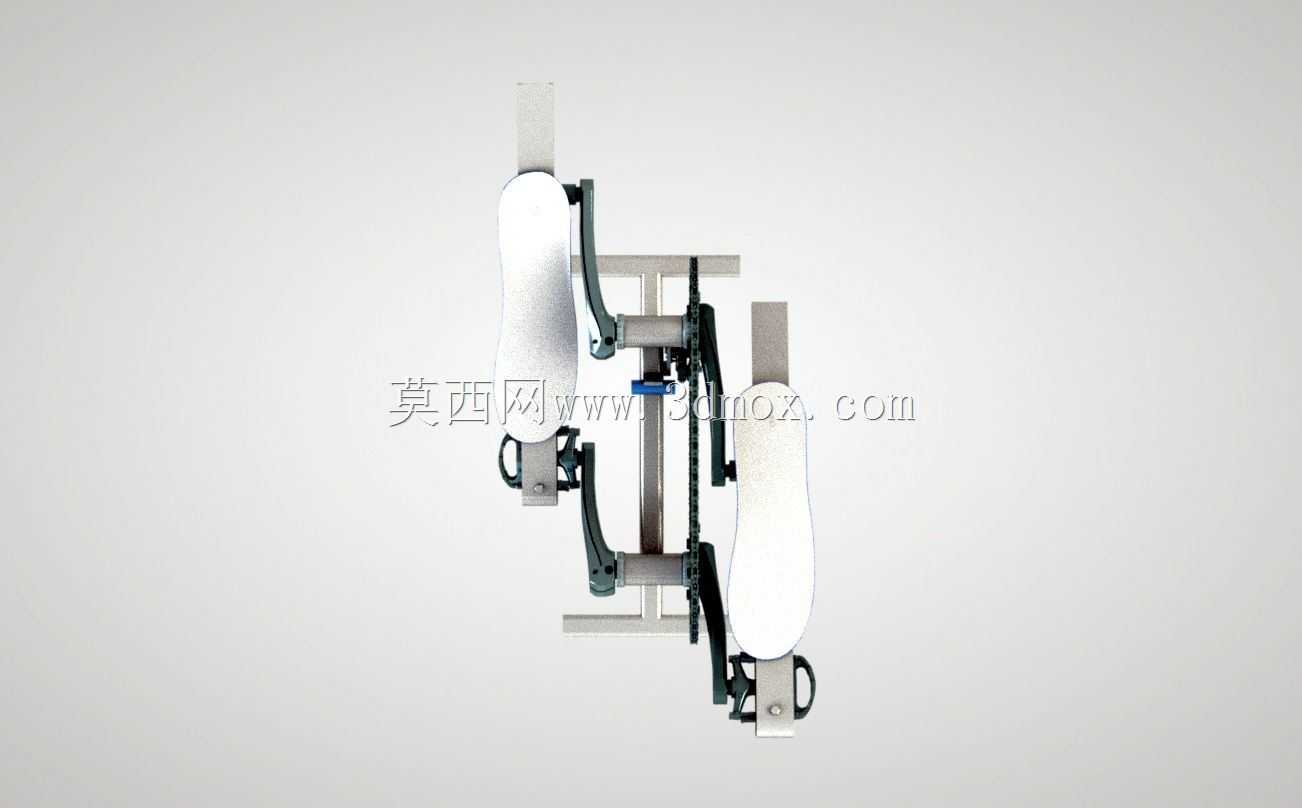

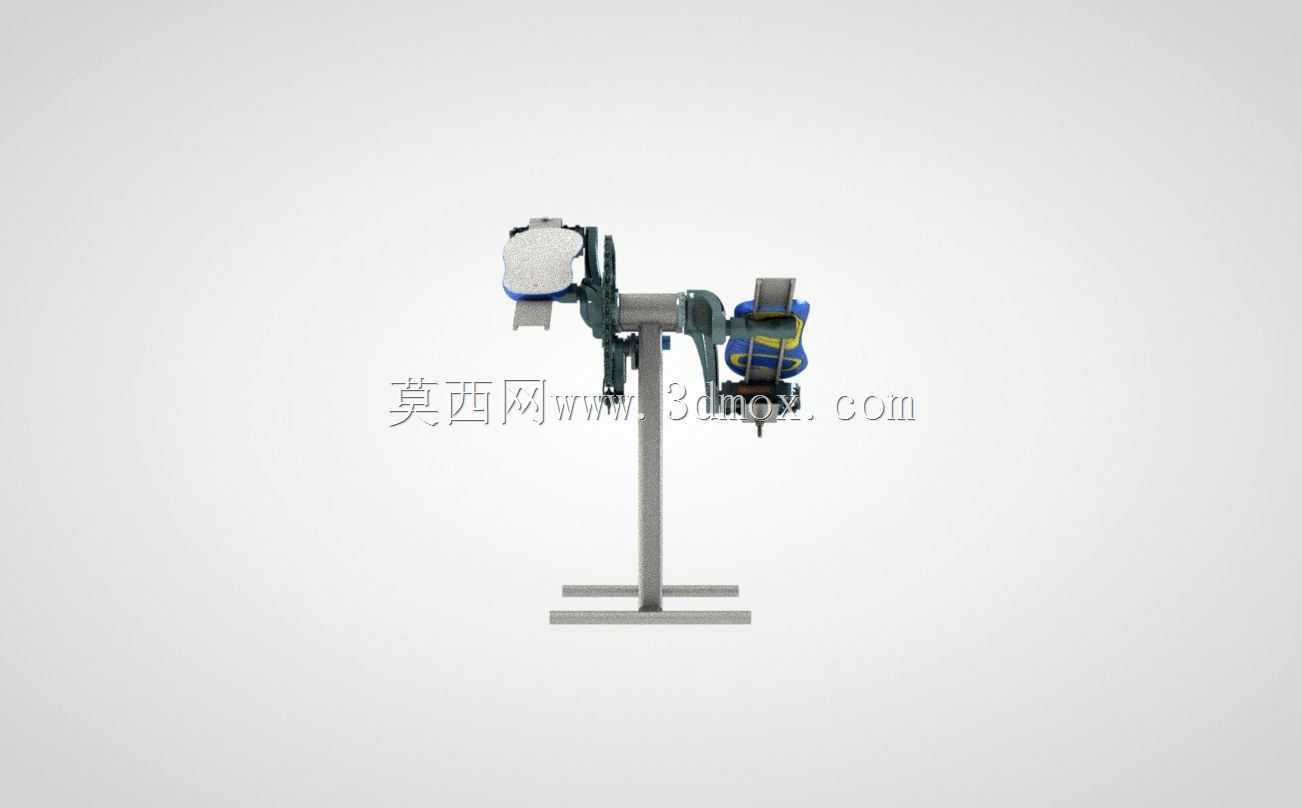

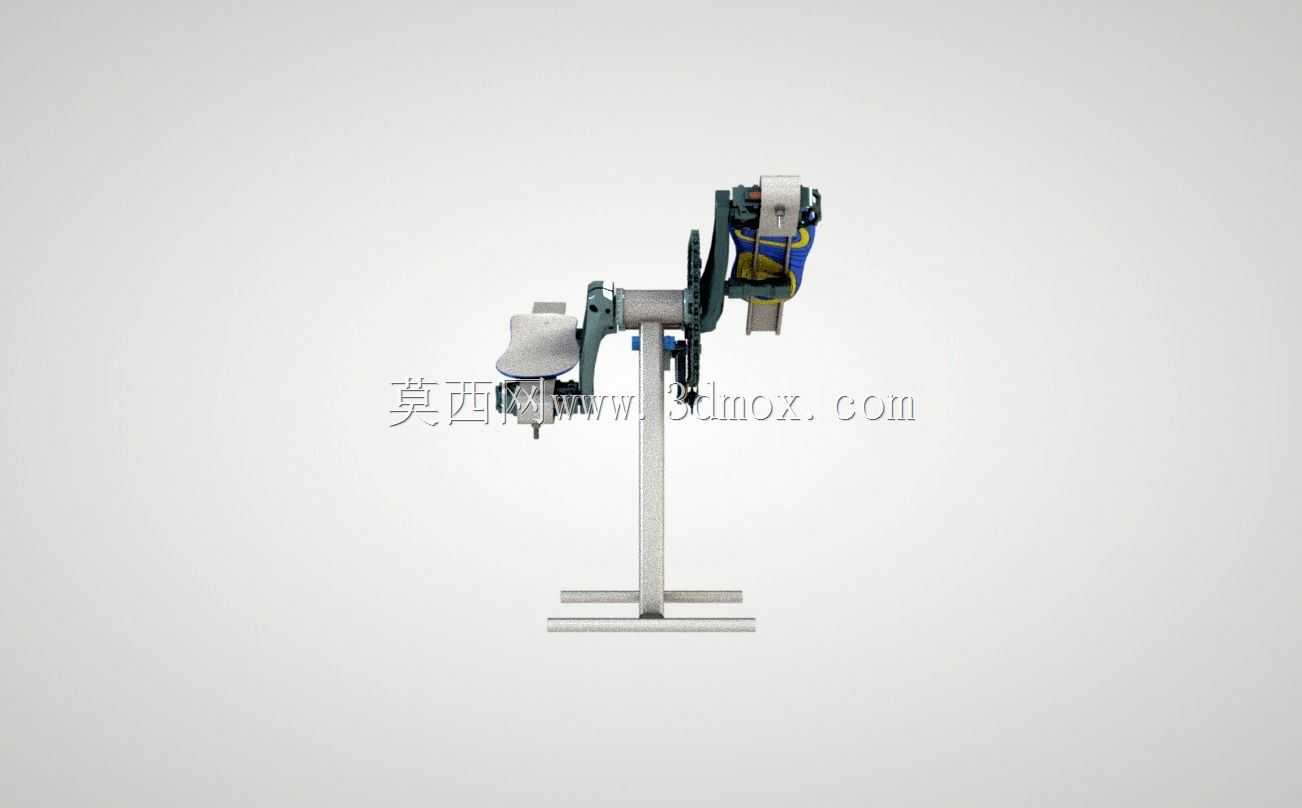

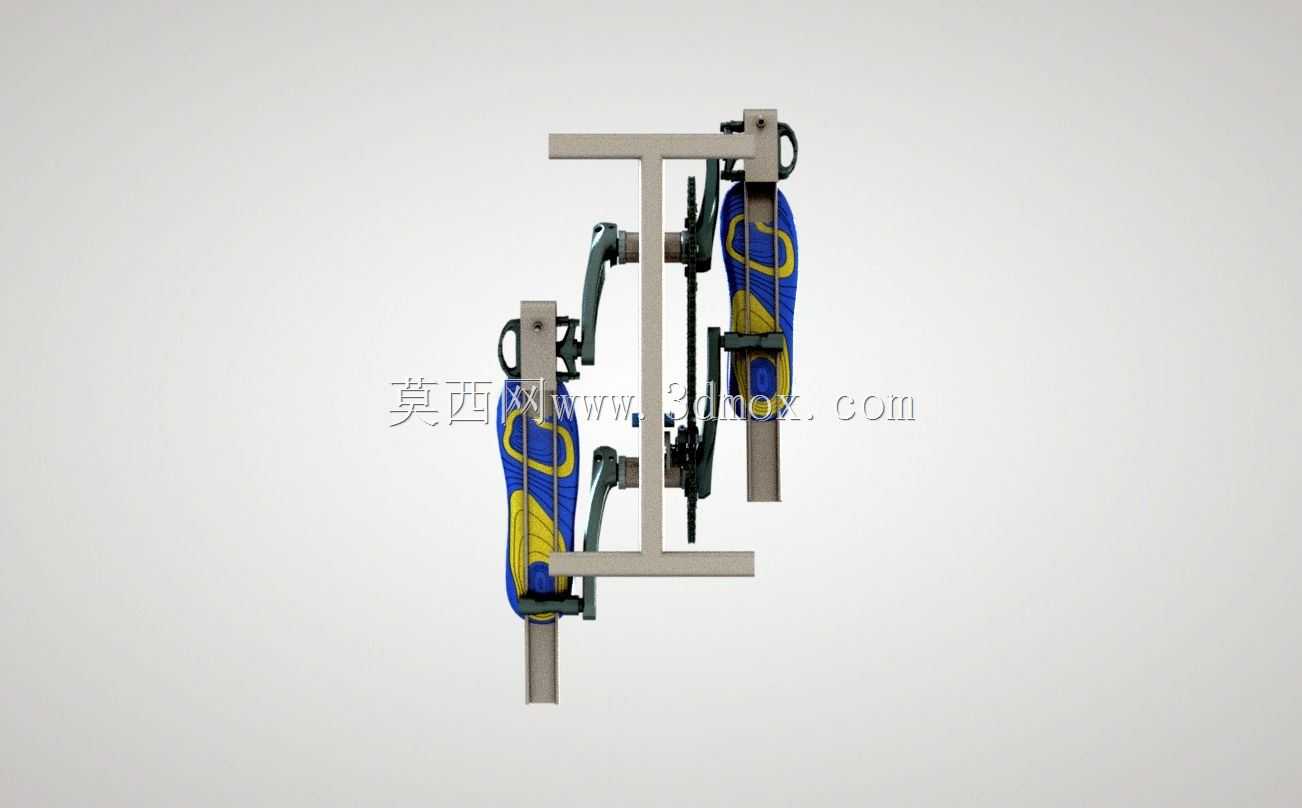

　　这套试验装置主要面向人力驱动机构的运动学性能验证场景，可用于下肢康复训练设备、人力代步工具、仿生肌肉驱动单元的前期原理验证阶段，替代传统实车搭载测试的高成本流程，在实验室环境下即可完成踏板轨迹、传动效率、运动干涉风险的全维度校验。整套装置采用落地式支撑结构，底部为两根平行布置的横向支撑脚，通过两根垂直立柱承载上方的传动主体，支撑脚长度略大于上方机构的横向宽度，放置在水平试验台面时无需额外地脚固定即可保持稳定，安装时仅需保证支撑脚与台面完全贴合，预留前后各100mm的操作空间即可完成布置，不会占用过多实验室台架面积。

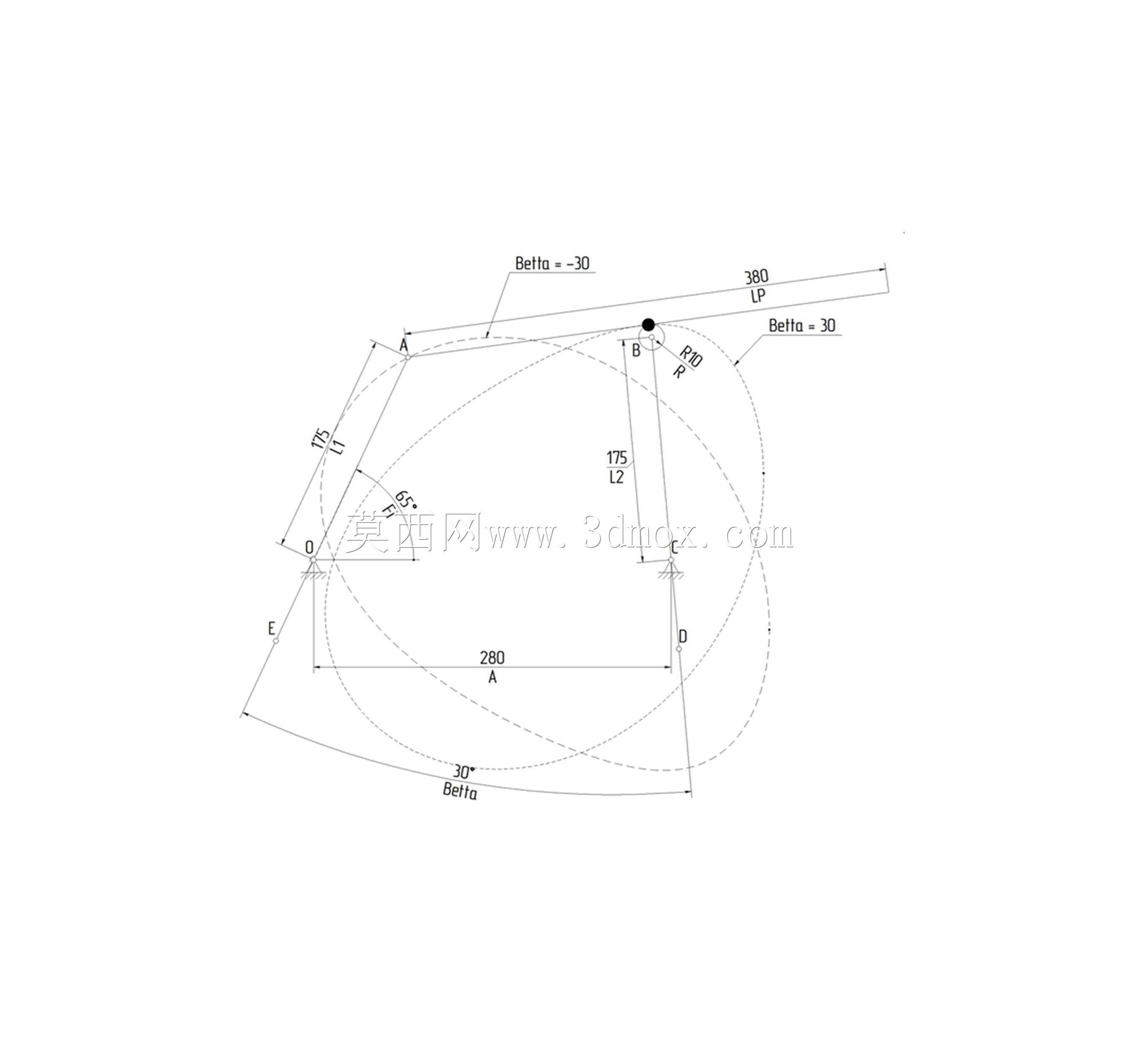

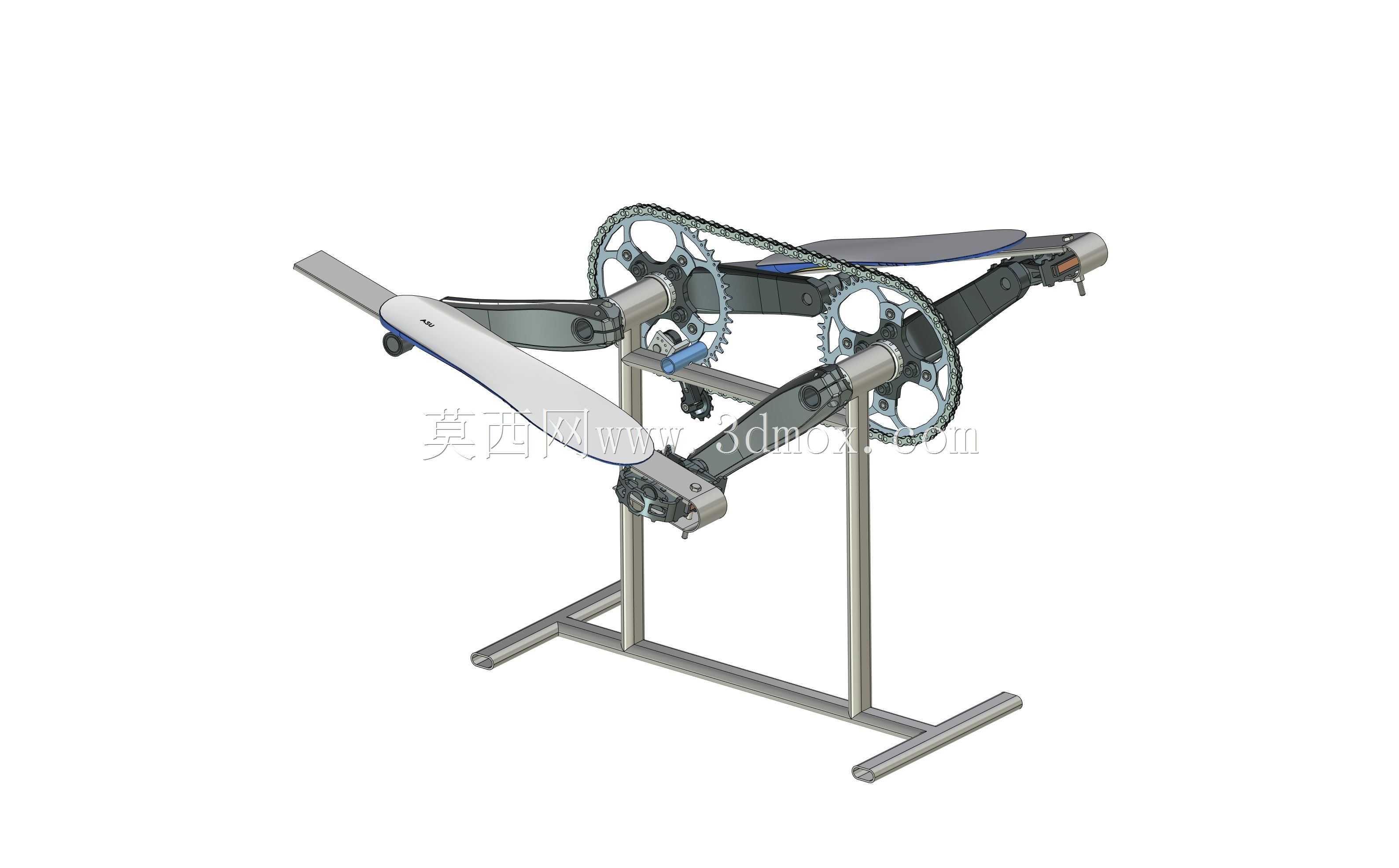

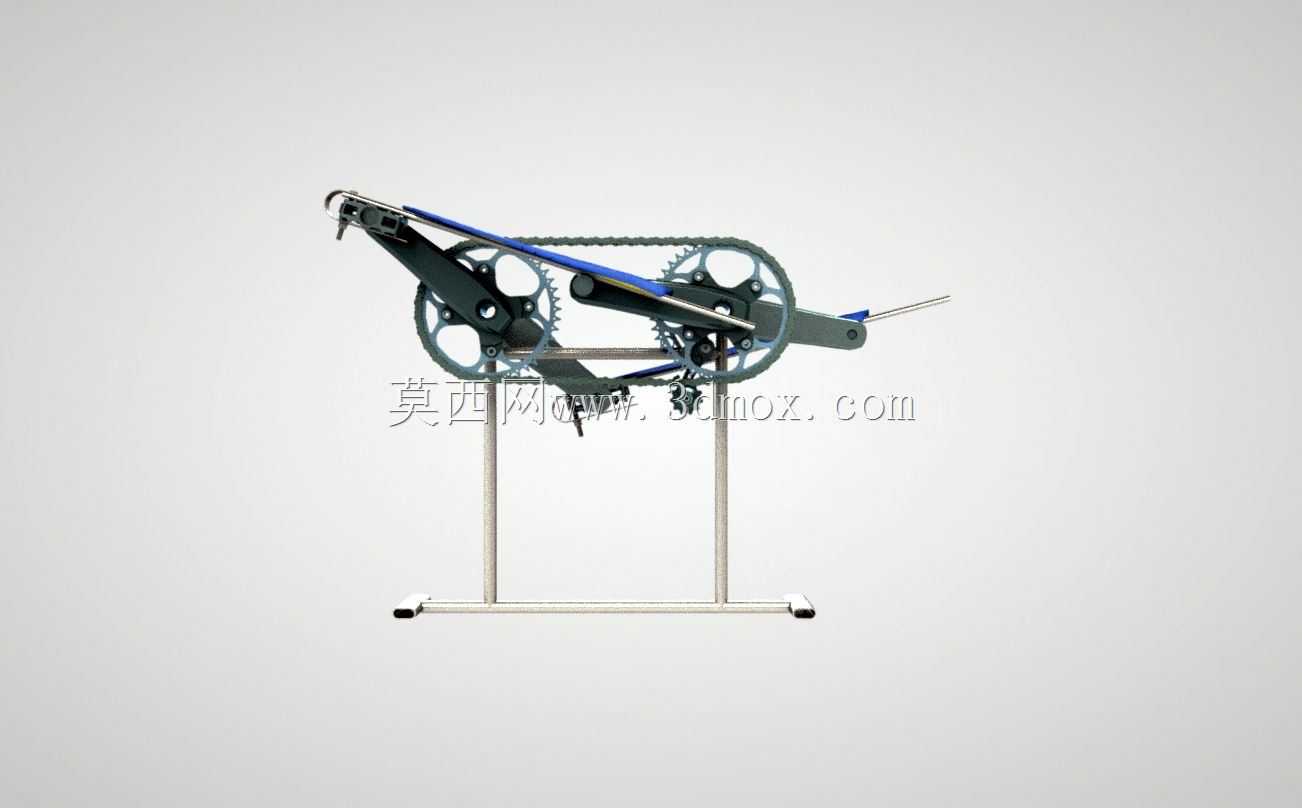

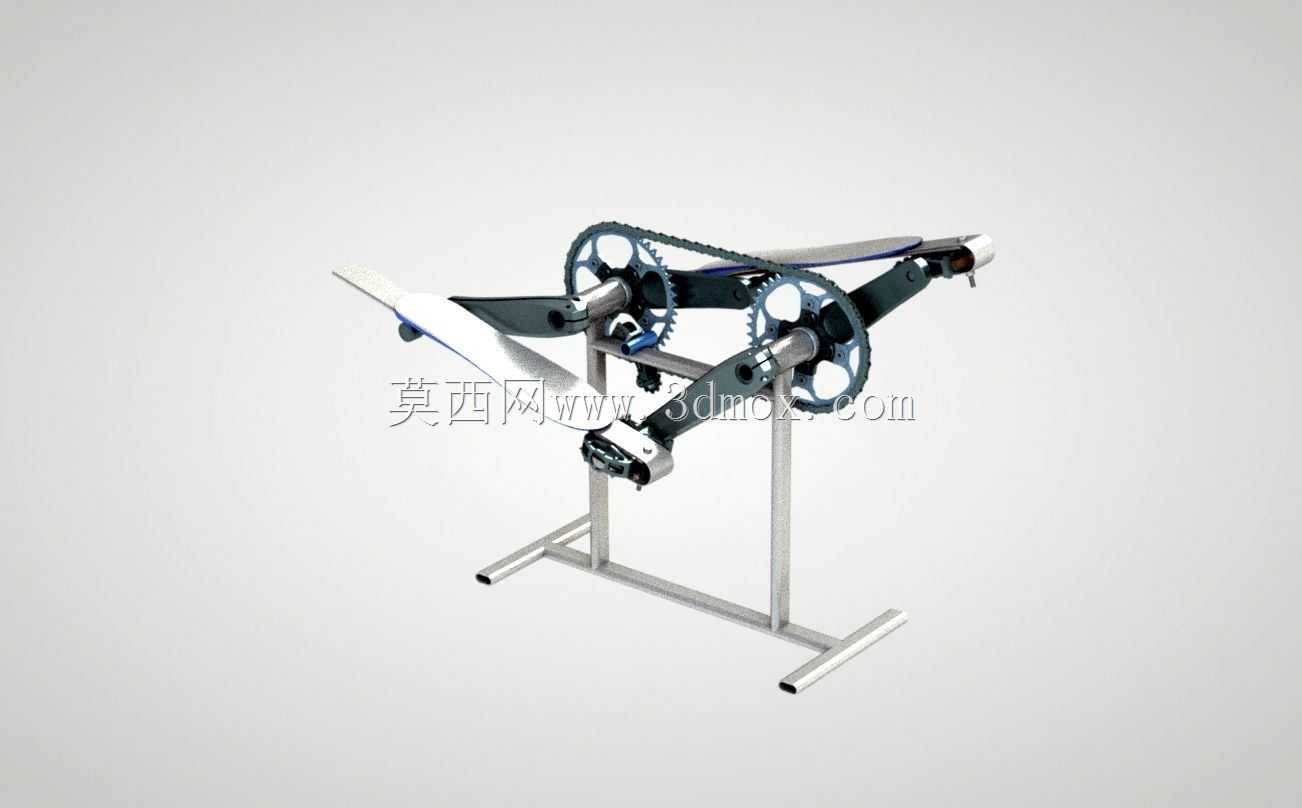

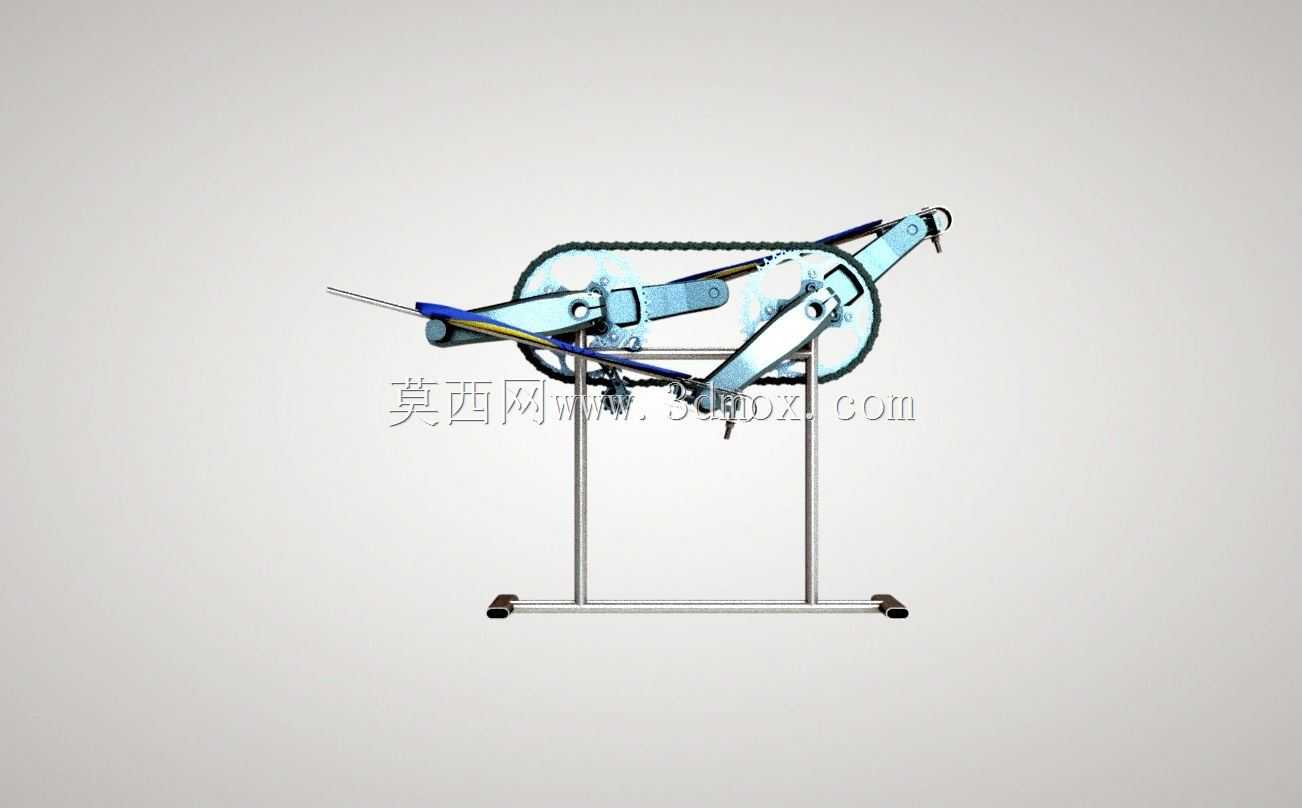

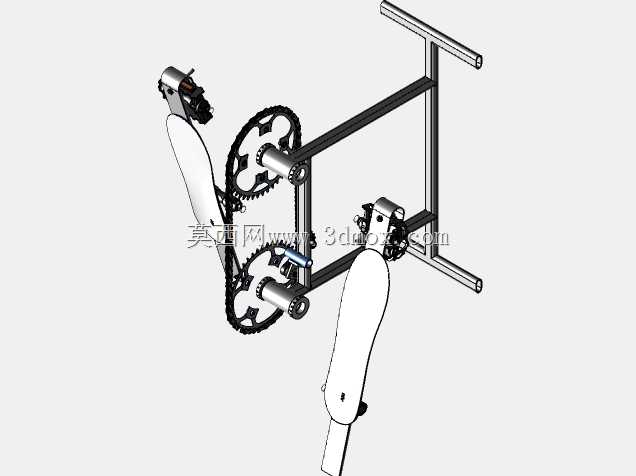

　　核心传动部分采用双同步曲柄配合链传动的布局，两根曲柄的回转中心保持固定轴距，实验过程中曲柄的同步转动通过链条啮合链轮实现，避免了齿轮传动带来的侧隙影响，能更精准复现踏板的真实运动规律。第一根曲柄与踏板元件通过旋转运动副直接连接，第二根曲柄则通过高副结构完成衔接，可根据测试需求更换圆弧接触、滚子接触等不同的高副形式，模拟不同摩擦状态下的传动表现。踏板元件的运动轨迹并非固定单圆，而是通过调整两根曲柄之间的初始相位夹角实现轨迹形态的连续调整，可复现从正圆到类椭圆的多种踏板运动路径，匹配不同人体工学设计下的踩踏行程需求。

　　设计过程中优先考虑了测试调整的便捷性，曲柄之间的角度调整无需拆解整个传动链，仅需松开链轮与曲柄轴的锁紧件，转动第二根曲柄至设定角度后重新锁紧即可完成参数变更，单次调整耗时不超过五分钟，能快速完成多组参数的对比测试。所有运动副位置均预留了传感器安装位，可加装角度编码器、扭矩传感器、位移传感器，实时采集不同轨迹下的输入扭矩、踏板位置、传动阻力等核心参数，为后续的机构优化提供量化数据支撑。

　　整套机构的外露运动部件均做了圆角处理，链条外侧预留了安全防护的安装位置，测试过程中可加装透明防护罩避免衣物、线缆卷入传动间隙。踏板表面设置了防滑纹理安装位，可根据测试需求更换不同摩擦系数的踏板接触面，模拟不同鞋履、不同踩踏力度下的接触状态。支撑立柱与底部支撑脚采用可拆卸连接结构，拆解后可放入常规尺寸的设备转运箱，方便在不同实验室之间转运调试，也可根据测试需求更换不同长度的立柱，调整整个传动主体的安装高度，匹配不同身高测试人员的操作姿态，或者适配机械腿自动化测试设备的连接高度。

　　在实际使用过程中，这套装置可完成三类核心测试任务：一是验证不同曲柄相位角下的踏板轨迹是否符合人体工学设计要求，避免踩踏过程中出现膝关节角度超出合理范围的问题；二是测试不同高副衔接形式下的传动效率，对比不同接触方式的摩擦损耗差异；三是验证长时间运转下的机构磨损情况，通过连续运转测试观察运动副的磨损量、链条张紧度的变化规律，为后续量产版本的材料选型、润滑设计提供实测依据。相比直接在整车上开展测试，这套台架可排除车架变形、车轮滚动阻力等无关变量的干扰，获得的驱动机构本身的性能数据更具参考价值，能大幅缩短人力驱动类产品的研发周期，减少原型件的制作迭代次数。
