车用发动机点火系统火花塞结构设计

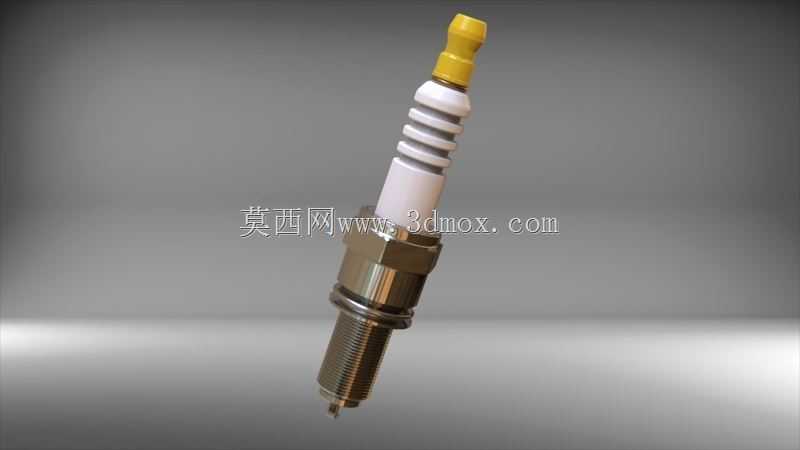

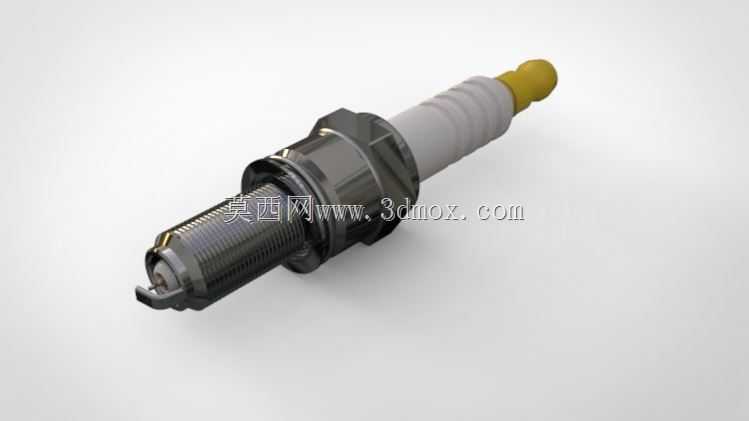

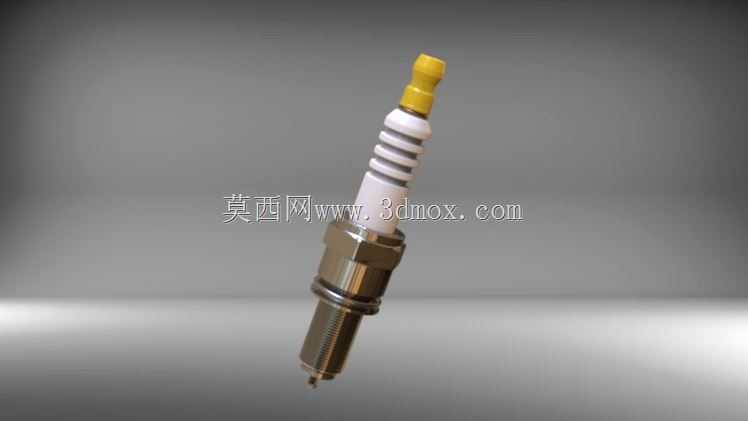

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、冷启动性能与高负荷工况稳定性的核心执行部件，这套三维结构完整还原了量产装车级火花塞的全部装配细节，覆盖从接线端到点火电极的全段结构特征，可直接用于点火系统匹配验证、发动机附件装配干涉检查、维修实训教具开发等场景。从实际装车工况来看，火花塞的安装边界直接决定了缸盖的设计冗余，这套模型的螺纹段采用车用主流的M14×1.25公制细牙螺纹设计，螺纹有效啮合长度控制在19mm，对应绝大多数排量1.0L-2.5L自然吸气、小排量涡轮增压汽油机的缸盖火花塞安装孔尺寸，安装时的六角拧动端采用16mm对边尺寸，匹配常规火花塞套筒的作业空间要求，安装后伸入燃烧室的电极突出量为7mm，

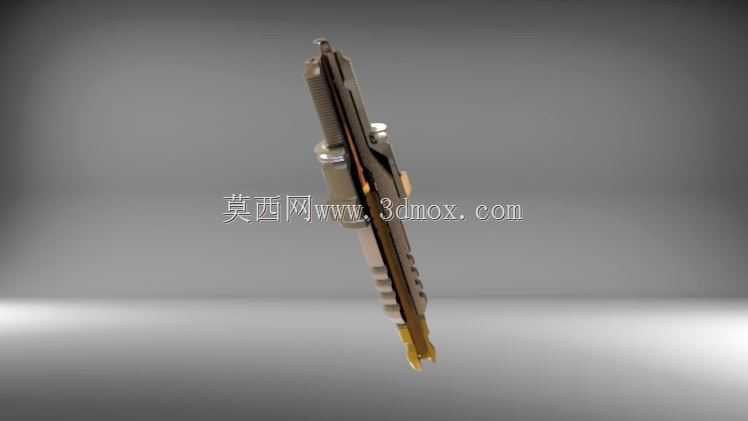

　　既避免突出量过大导致气门运动干涉、活塞上行撞电极的故障，也防止突出量过小造成点火点位置靠外、火焰传播距离拉长引发的燃烧滞后、爆震风险。结构设计层面，这套模型完整还原了火花塞的多层复合密封与绝缘结构：顶部的接线螺母采用压铆式结构，用于卡接高压点火线的接头或点火线圈的输出端，保证高压电传输的接触稳定性，避免高转速工况下的接插件松旷跳火；往下的瓷质绝缘段采用95氧化铝陶瓷材质对应的阶梯轴结构，表面设计有多道环形散热肋条，一方面增加陶瓷段的爬电距离，避免高压电沿陶瓷表面向金属壳体漏电，另一方面增大与外界空气的接触面积，提升燃烧室传上来的热量的散发效率，匹配热值为6的中热值散热特性，适配日常市区通勤、偶尔高转速行驶的家用车工况；陶瓷段与金属壳体之间采用铜粉填充的密封层，同时内置内密封垫圈，保证燃烧室的高压燃气不会从安装缝隙泄漏，金属壳体下方的外密封垫圈采用折叠式铜包钢结构，拧紧时会产生塑性变形，填充缸盖安装孔端面的微观不平度，实现燃气密封与一定的散热传导作用。点火端的电极设计采用量产常用的镍铜合金主电极+侧电极结构，中心电极内置铜芯提升导热效率，电极间隙设定为0.8mm，适配常规12V车载点火系统的2-3万伏点火电压输出能力，既保证间隙足够大以提升点火核的初始体积，加快火焰传播速度，也避免间隙过大导致高转速下点火能量不足、缺火的问题。在发动机实际运行过程中，火花塞需要承受-40℃的冷启动低温到2500℃的瞬时燃烧高温交替冲击，

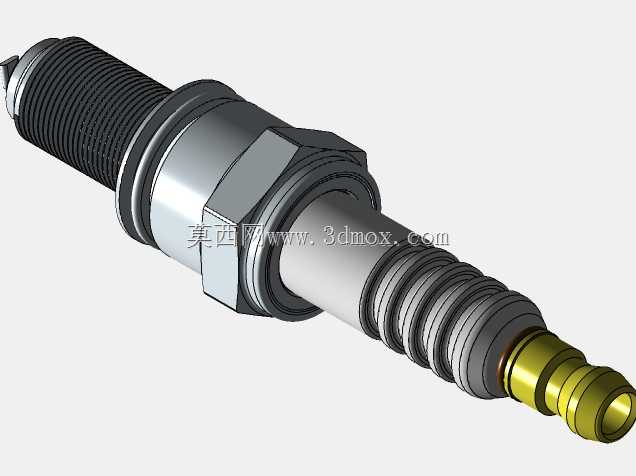

　　同时承受50bar以上的燃烧爆发压力，还要耐受汽油、机油燃烧产物的化学腐蚀，这套结构的各部件配合公差完全按照量产件的设计要求还原：陶瓷件与金属壳体的过盈配合量控制在0.08-0.12mm，通过热装工艺实现紧固，不会在温度交变过程中出现松脱漏气；中心电极与陶瓷内孔的密封采用导电玻璃封接层，既实现高压电的导通，也隔绝燃气从中心电极周边的缝隙向上泄漏。在三维建模的细节处理上，所有的倒角、退刀槽、表面滚花都按照实际加工工艺还原，比如金属壳体的螺纹收尾处的退刀槽尺寸、六角头的倒角角度、陶瓷段的脱模斜度都和实际量产件保持一致，没有出现工艺无法实现的尖锐棱角或者不合理壁厚，不管是用于做发动机的整机装配仿真，还是做点火系统的教学演示，

　　或者是维修作业的流程模拟，都能直接复用结构参数，不需要再做额外的工艺修正。很多新手工程师在做发动机周边设计的时候，容易忽略火花塞的安装空间预留，比如点火线圈的插拔空间、套筒的拧动空间，这套模型把接线端的绝缘护套尺寸、六角头的周边避让空间都做了准确还原，在做缸盖设计、气门室罩盖设计的时候，可以直接导入做干涉检查，避免出现装机后火花塞无法拆装、点火线圈和周边管路干涉的问题。另外，电极部分的结构也预留了升级空间，如果需要适配更高性能的铱金电极、铂金电极，只需要替换端部的电极头结构，不需要改动整体的安装尺寸和壳体结构，就能实现不同热值、不同电极材质的火花塞系列化设计，覆盖从家用代步车到轻度改装性能车的点火需求。
