双旋转轴气动分拣拾取放置机构

　　这套气动拾取放置机构主要面向3C电子小零件、五金冲压小件、注塑成型小件的自动化分拣上下料场景，在小型装配流水线、机床上下料工位、检测分选工位中都能适配使用，核心是通过底座的两组旋转执行器配合水平、垂直方向的气动线性行程，实现工件在左右两个工位间的90度翻转转运，替代人工完成重复性的取放、分拣动作，降低小工件搬运过程中的磕碰损伤，提升工位节拍稳定性。

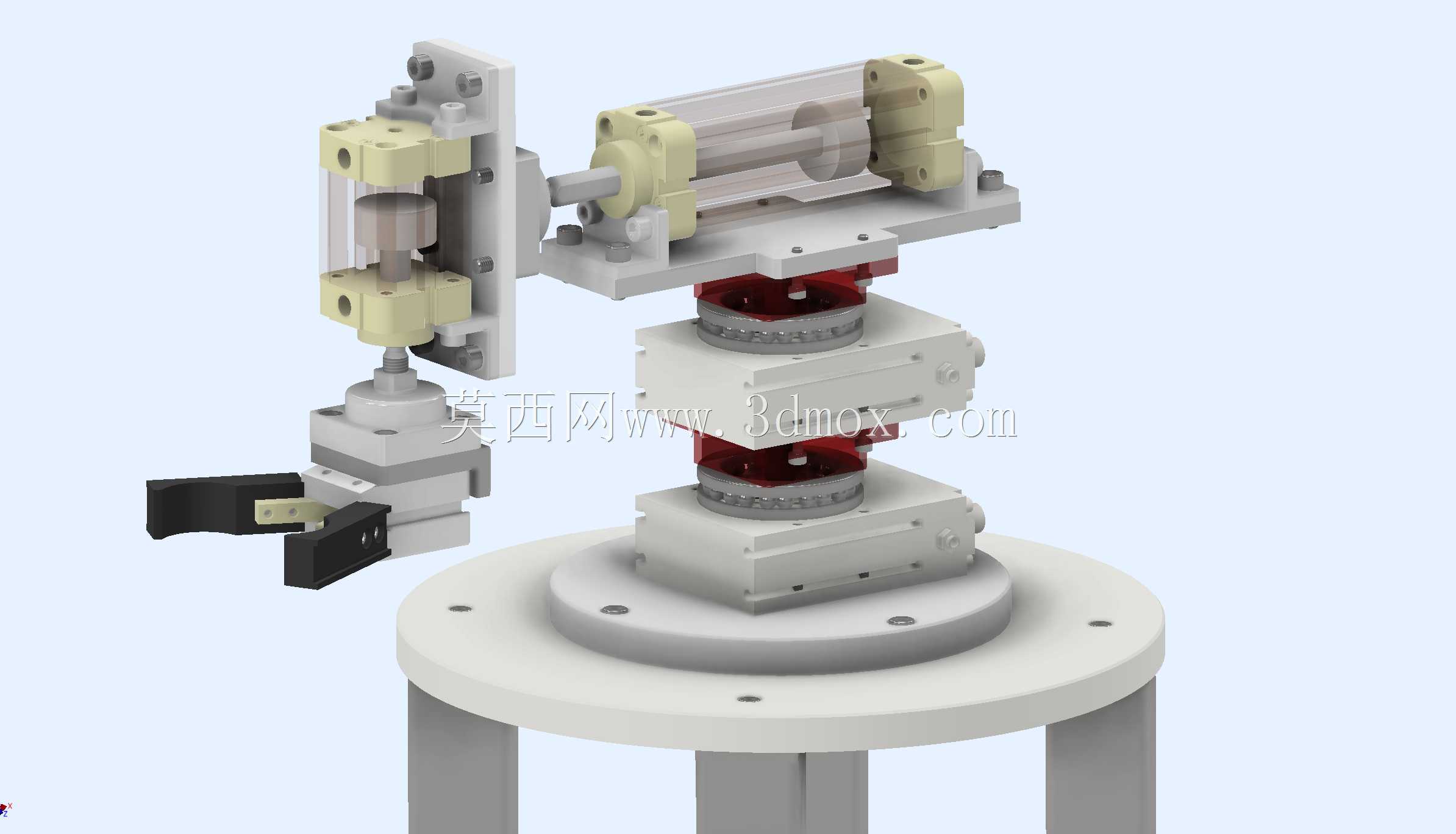

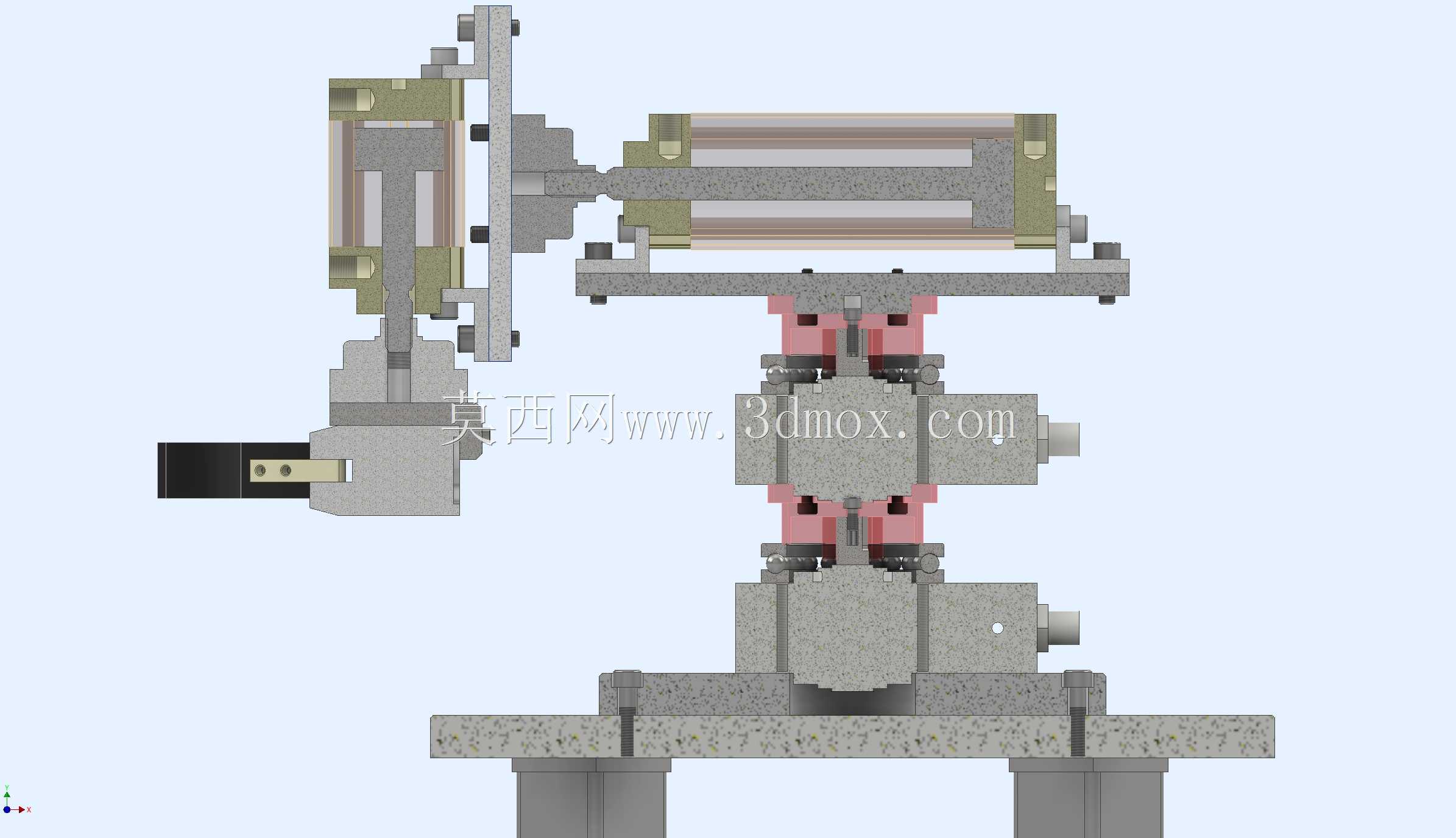

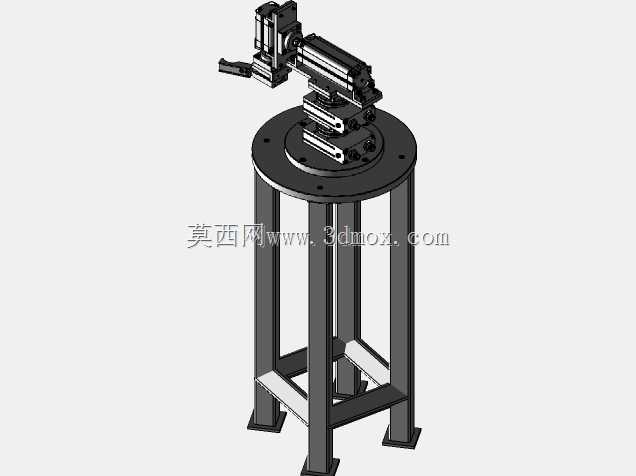

　　从结构设计逻辑来看，整套机构采用立柱式分层堆叠布局，底部圆形安装法兰作为整机固定基准，法兰盘面预留了均匀分布的沉头安装孔，可直接固定在型材工作台面或者设备机架的安装板上，安装时需要保证法兰盘面的水平度误差控制在0.05mm以内，避免上层旋转机构运行时出现偏载卡顿。法兰上方依次叠装两组旋转执行单元，两组单元同轴布置，下层旋转单元负责整个拾取臂的水平方向90度工位切换，上层旋转单元负责末端夹具的俯仰角度调整，配合水平安装的线性气缸实现拾取臂的前后伸缩，垂直方向的线性气缸则负责末端夹具的升降取料动作，末端采用双爪式平行气动夹爪，夹爪的夹持面预留了工装安装槽，可根据不同工件的外形更换定制夹块，适配圆柱、方块、异形小零件的夹持需求。

　　在实际工况适配中，这套机构的动作节拍可通过气动回路的节流阀调整，常规工况下单次取放循环节拍可控制在1.2秒以内，旋转动作的起止位置配有硬限位缓冲结构，避免旋转到位时的冲击导致工件脱落，所有气动元件的气路接口都集中布置在立柱侧方的走线槽内，避免气路管线随机构旋转时出现缠绕干涉。设计时特意将旋转执行器的输出轴做了加粗处理，搭配交叉滚子轴承承载径向和轴向负载，在夹持1kg以内的工件时，末端的重复定位精度可以控制在±0.02mm范围内，满足大部分小型零件的装配、分选定位要求。

　　从安装边界来看，整套机构收拢状态下的最大回转半径为220mm，垂直方向总高度为310mm，水平气缸伸出时的最大前伸量为100mm，垂直气缸的升降行程为30mm，在工位布局时需要在机构左右两侧预留至少120mm的工件放置空间，避免旋转过程中与周边的料道、检测探头、其他执行机构发生干涉。夹爪的开合行程范围为0-20mm，可夹持的工件最大外形尺寸不超过35mm，针对表面易刮伤的工件，可在夹块接触位置粘贴聚氨酯垫片，增大夹持摩擦力的同时避免夹伤工件表面。

　　在气路配置上，整套机构共需要6路气动控制回路，分别对应两组旋转执行器的正反转、水平气缸的伸缩、垂直气缸的升降、末端夹爪的开合，所有气缸都配有磁性开关，可实时反馈各动作的到位信号，方便接入设备的PLC控制系统实现全自动化运行，气源压力适配常规工厂的0.5-0.7MPa压缩空气，进气端建议搭配过滤调压阀，去除压缩空气中的水分和杂质，延长气动元件的使用寿命。整套结构没有采用复杂的定制加工件，大部分结构件都采用标准阳极氧化铝材和标准紧固件拼接，后期维护时可直接更换标准气动元件，降低备件库存压力，针对有洁净度要求的车间场景，还可将所有外露的气动接头换成洁净型快插接头，避免运行过程中产生颗粒污染。
