火箭硬件用异形双吊耳连接支架结构

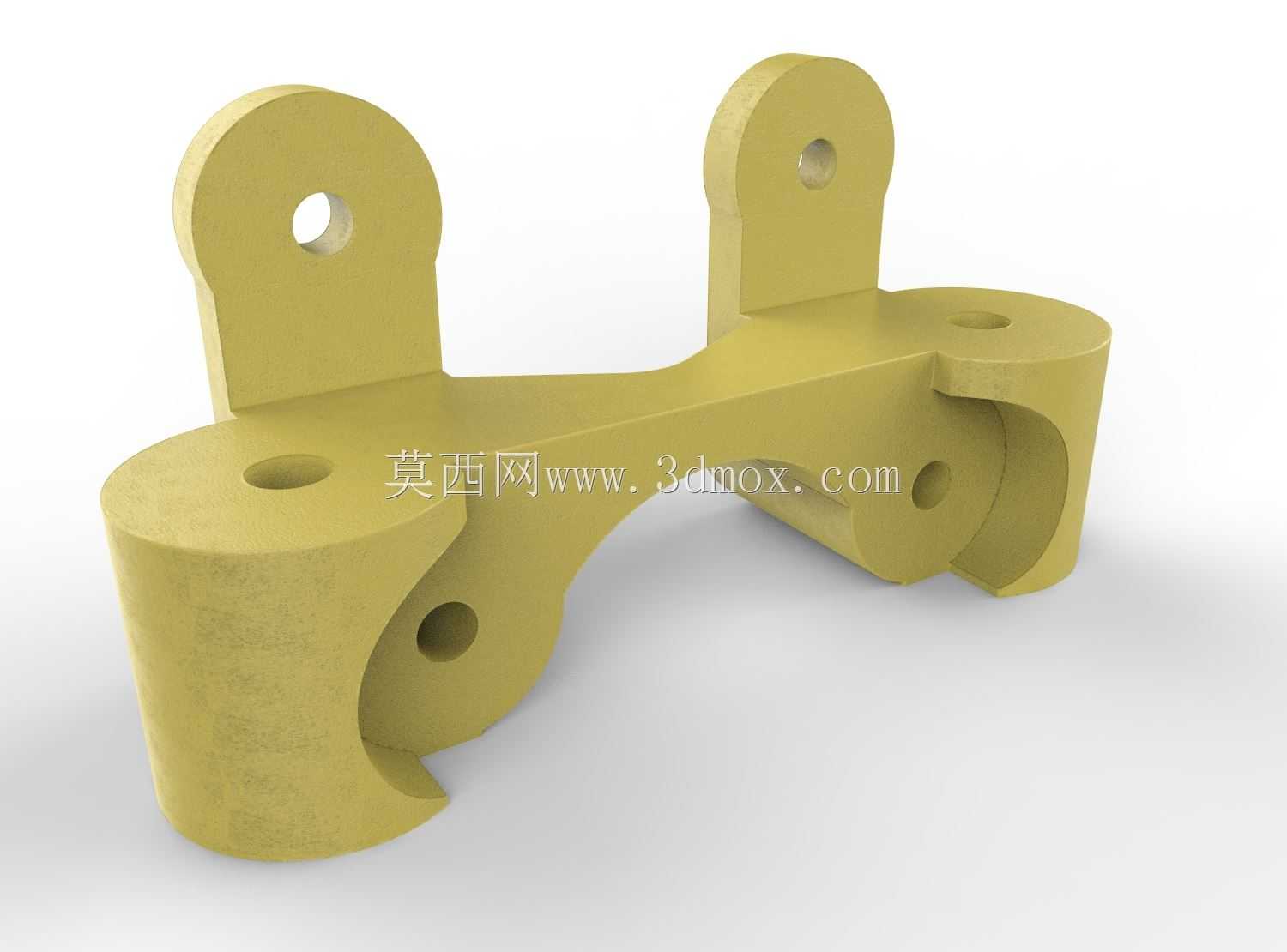

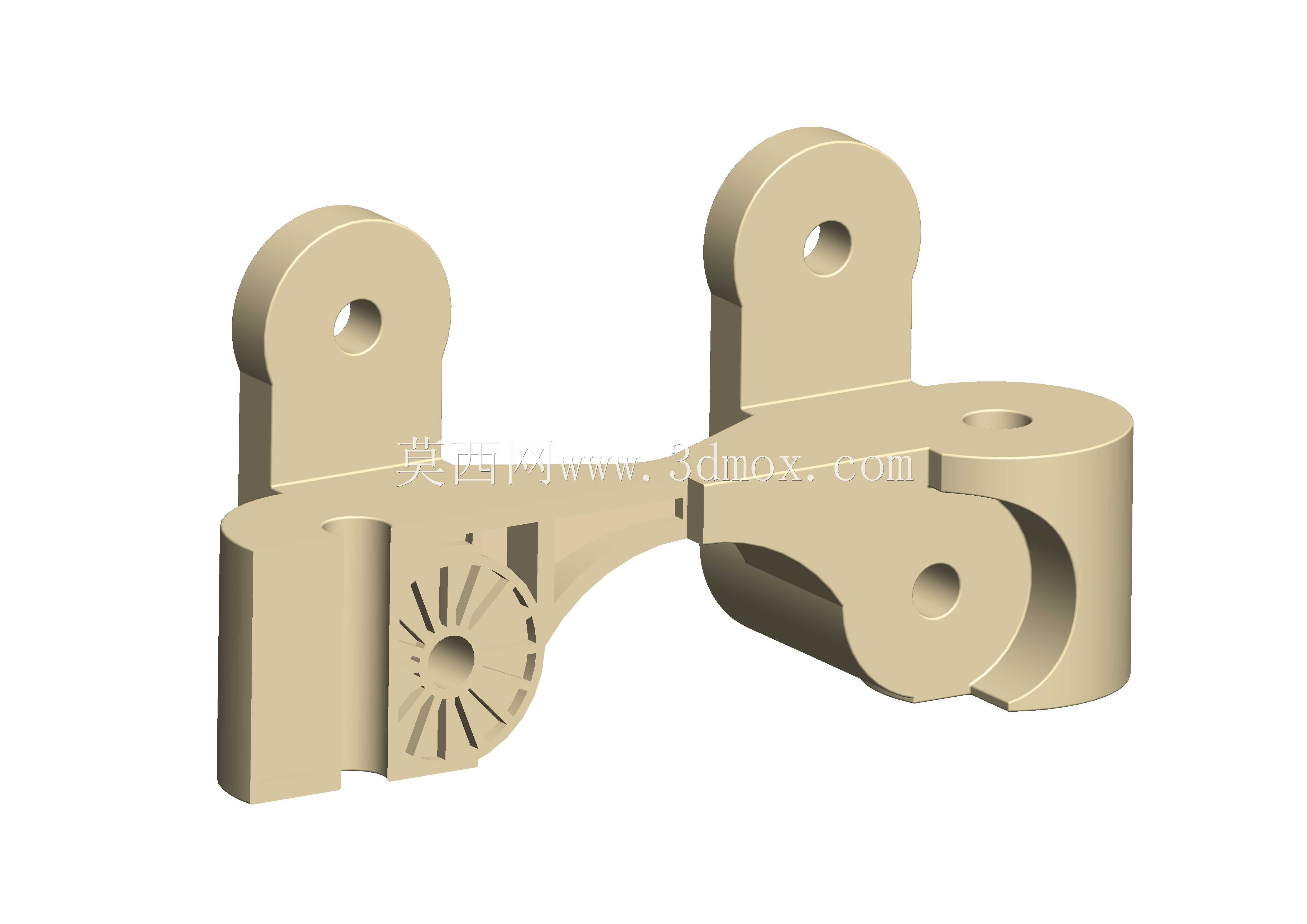

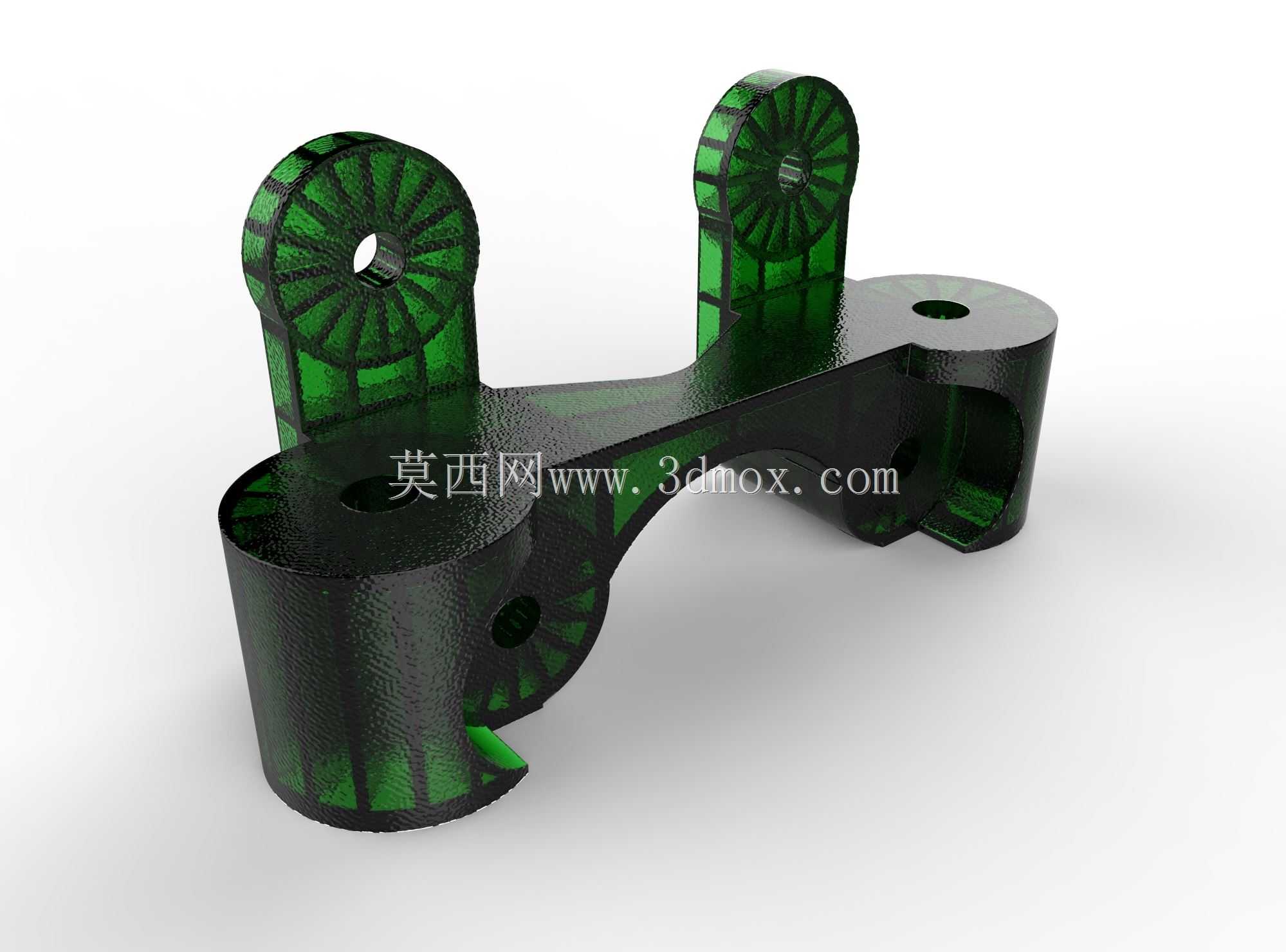

　　该支架属于航天火箭系统中的承力连接类构件，主要应用于箭体内部管路、小型辅助设备与主承力梁之间的挂载固定场景，在火箭飞行的全工况周期内，需要承受起飞阶段的大过载冲击、飞行段的持续振动载荷以及级间分离瞬间的瞬时冲击力，同时还要兼顾箭体内部紧凑空间下的安装避让需求，避免与周边管路、线缆、其他设备产生装配干涉。从结构功能来看，该支架采用一体化铸造成型后做精密机加工的工艺路线，整体无拼接焊缝，避免了焊接缺陷带来的应力集中风险，能够在极端载荷下保持结构完整性。上部两个对称布置的带孔耳片为主要挂载接口，孔位经过铰削加工保证尺寸精度与同轴度，可通过销轴与被挂载设备的连接端配合，耳片根部做了大圆弧过渡处理，分散耳片根部的应力集中系数，

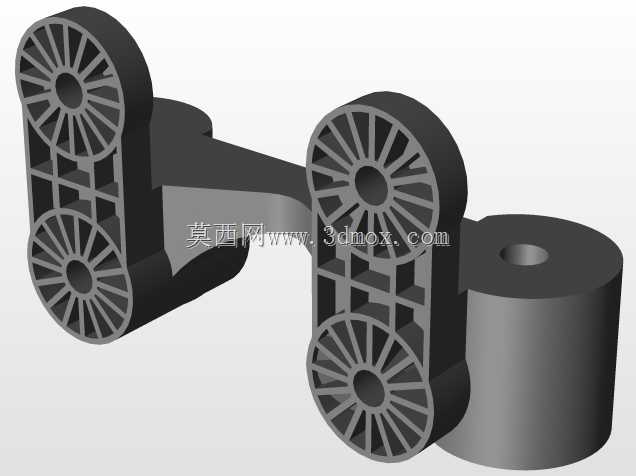

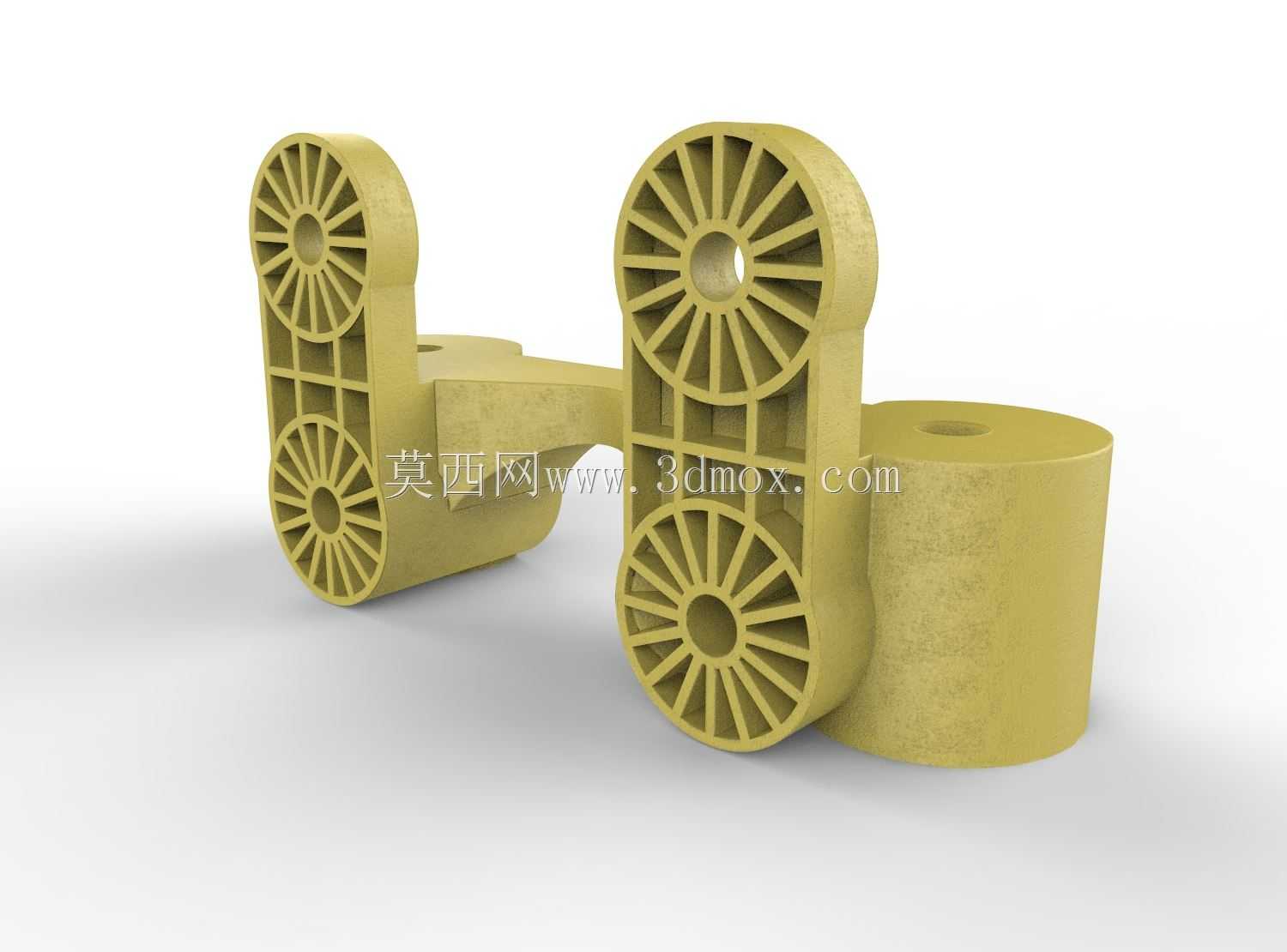

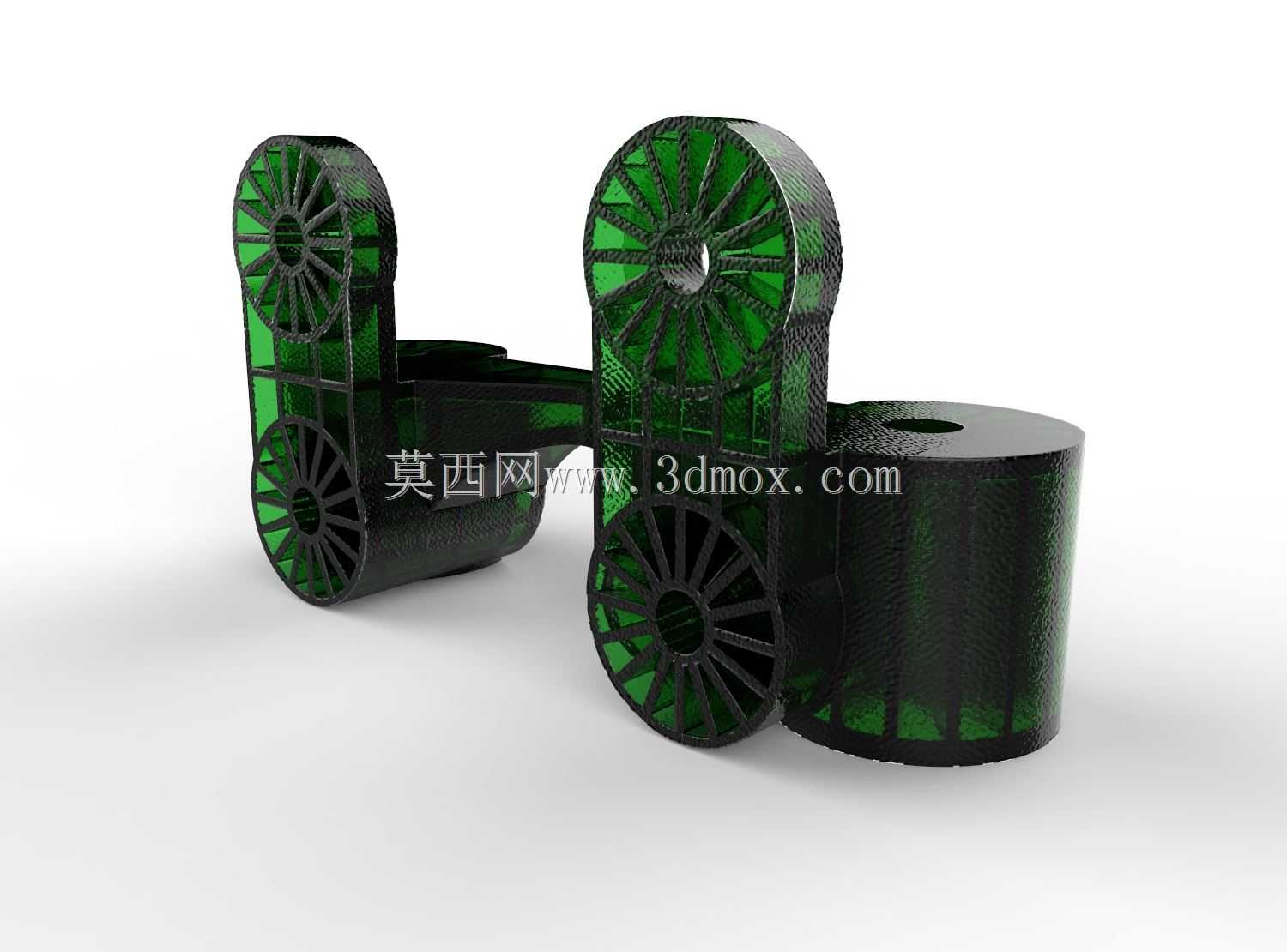

　　避免大载荷下耳片从根部断裂。下部两个带半开放卡槽的筒状结构为支架与主承力梁的安装基座，筒身预留的横向通孔用于穿装锁紧螺栓，半开放卡槽的设计既可以在装配时快速卡入梁体的定位凸台实现预定位，降低装配时的对位难度，又能在螺栓锁紧后形成环抱式的抱紧力，提升连接的抗剪切、抗扭转能力，避免飞行过程中支架出现移位松脱。设计过程中，首先基于挂载点的载荷输入条件，通过拓扑优化算法确定了材料的最优分布路径，将非承力区域的材料尽可能去除，在保证结构强度、刚度满足安全系数要求的前提下，最大限度降低构件自身重量，适配航天产品对减重的严苛要求。中间的连接臂采用变截面流线型设计，截面尺寸根据载荷传递路径上的弯矩、剪力分布做对应调整，

　　从耳片根部到安装基座的过渡区域截面逐步加宽加厚，保证载荷传递路径顺畅，无突然的截面突变带来的应力集中问题。从安装边界来看，上部两个耳片的孔中心距、孔轴线与安装基座卡槽轴线的平行度、垂直度都有严格的形位公差要求，装配时需要保证销轴穿装后无卡滞，被挂载设备的安装面与支架基准面的贴合度达到设计要求；下部安装基座的卡槽内径与配套梁体的定位凸台外径采用小间隙配合，既保证装配时的顺畅度，又能控制装配后的间隙量在允许范围内，避免振动工况下出现过大的相对窜动。筒身的横向锁紧孔与梁体上的预留孔位同轴度公差控制在0.02mm以内，保证锁紧螺栓能够顺利穿装，不会出现别劲的情况，螺栓预紧力按照载荷等级做了明确规定，既保证足够的锁紧力防止松脱，

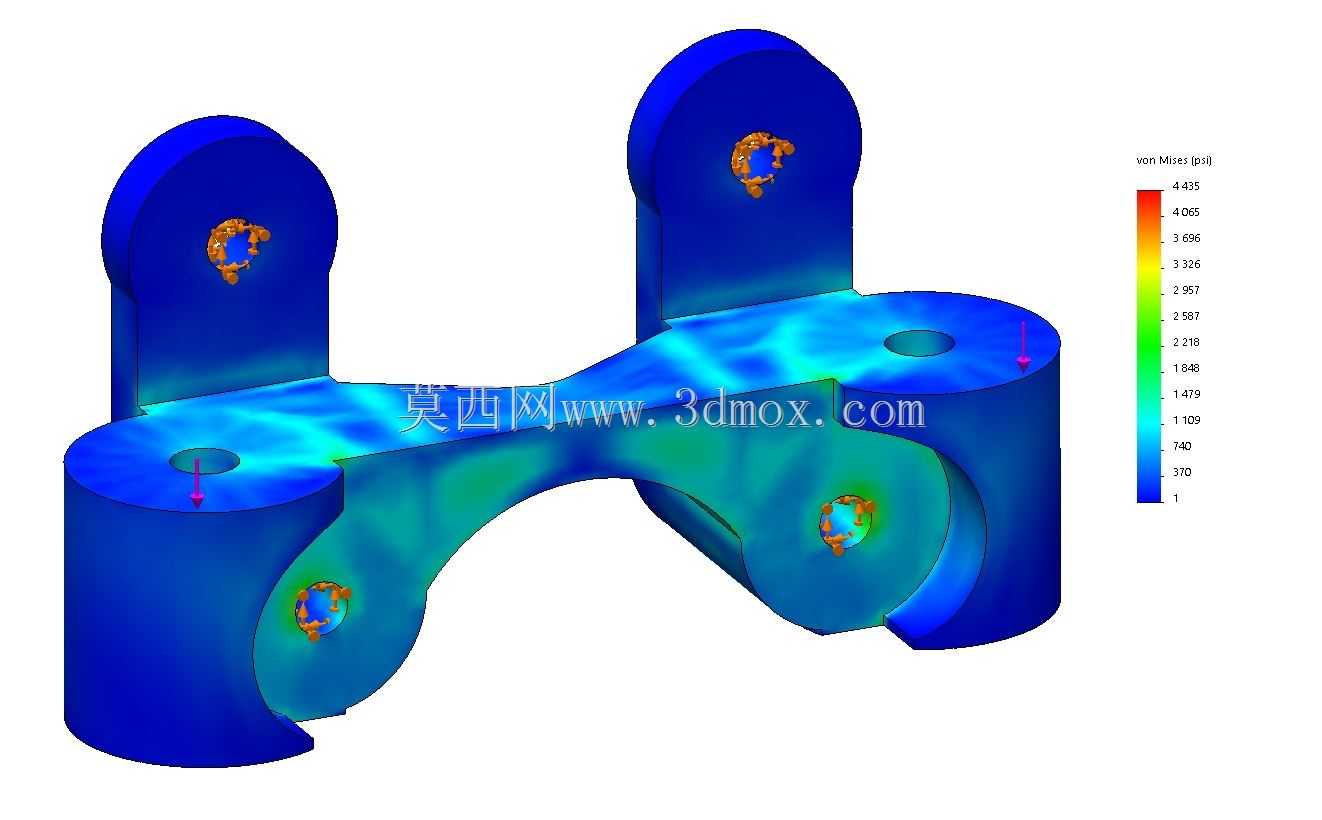

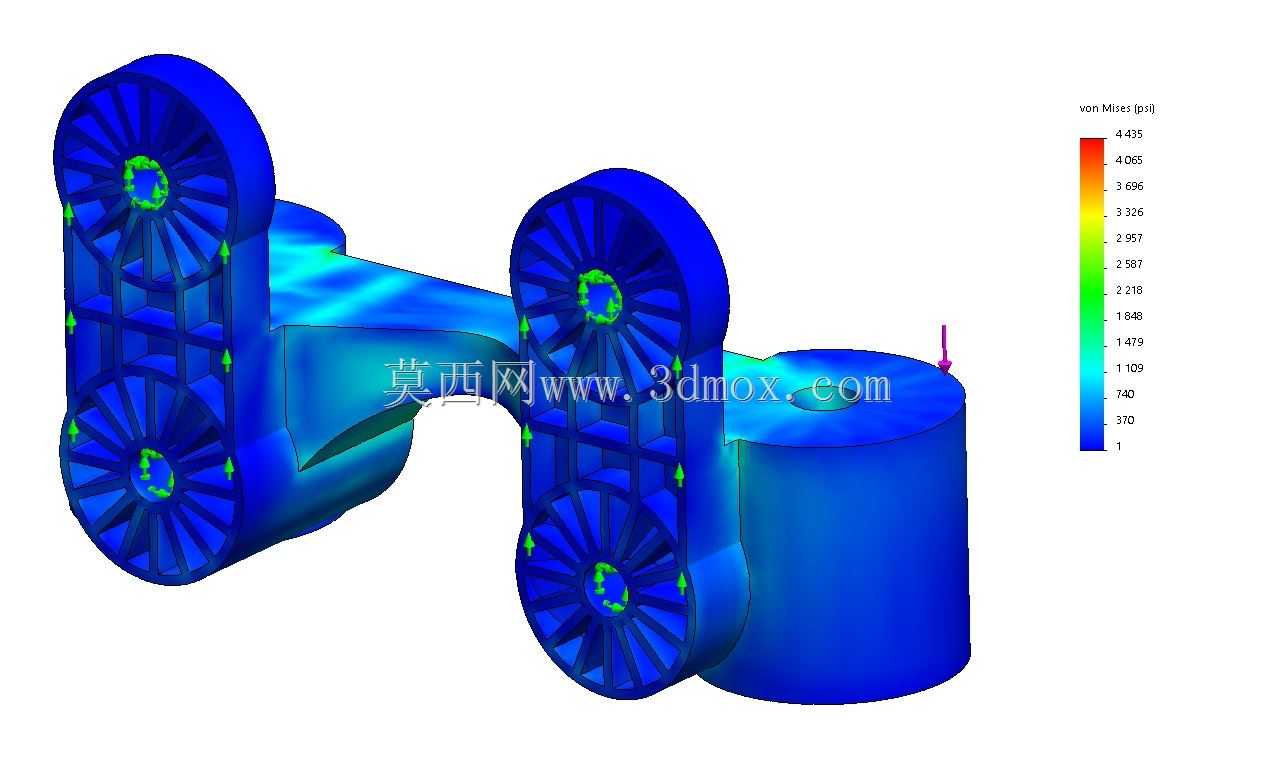

　　又避免预紧力过大导致筒身出现变形影响卡槽的配合精度。在实际工况适配性上，该支架的材料选用高强度航天用铝合金，经过固溶时效处理后具备优异的比强度与抗疲劳性能，表面做硬质阳极氧化处理，提升耐磨性能与抗腐蚀能力，适应箭体内部的温湿度环境以及飞行过程中的温度变化。结构上所有的棱边都做了倒圆角处理，避免锐边在装配过程中划伤操作人员或者损坏周边的线缆、管路保温层，同时也能减少锐边带来的应力集中点。针对火箭飞行过程中的振动环境，支架的固有频率经过仿真校核，避开了箭体的主要振动频率区间，避免飞行过程中出现共振现象导致构件疲劳破坏，仿真阶段还针对极限过载工况做了强度校核，最大应力出现在耳片孔的内壁接触区域，远低于材料的屈服强度，安全系数满足航天产品的设计规范要求。在装配流程上，该支架可以先与被挂载设备完成预装，将销轴穿入耳片孔并做好防松处理，再整体卡入主承力梁的定位凸台，穿装横向锁紧螺栓并按照规定的扭矩顺序拧紧，整个装配过程不需要复杂的专用工装，能够提升箭体总装的作业效率，后期如果需要更换挂载设备，只需要拆除横向锁紧螺栓就可以将支架连同设备整体拆下，维护操作便捷。
