3mm直插式红色发光二极管结构模型

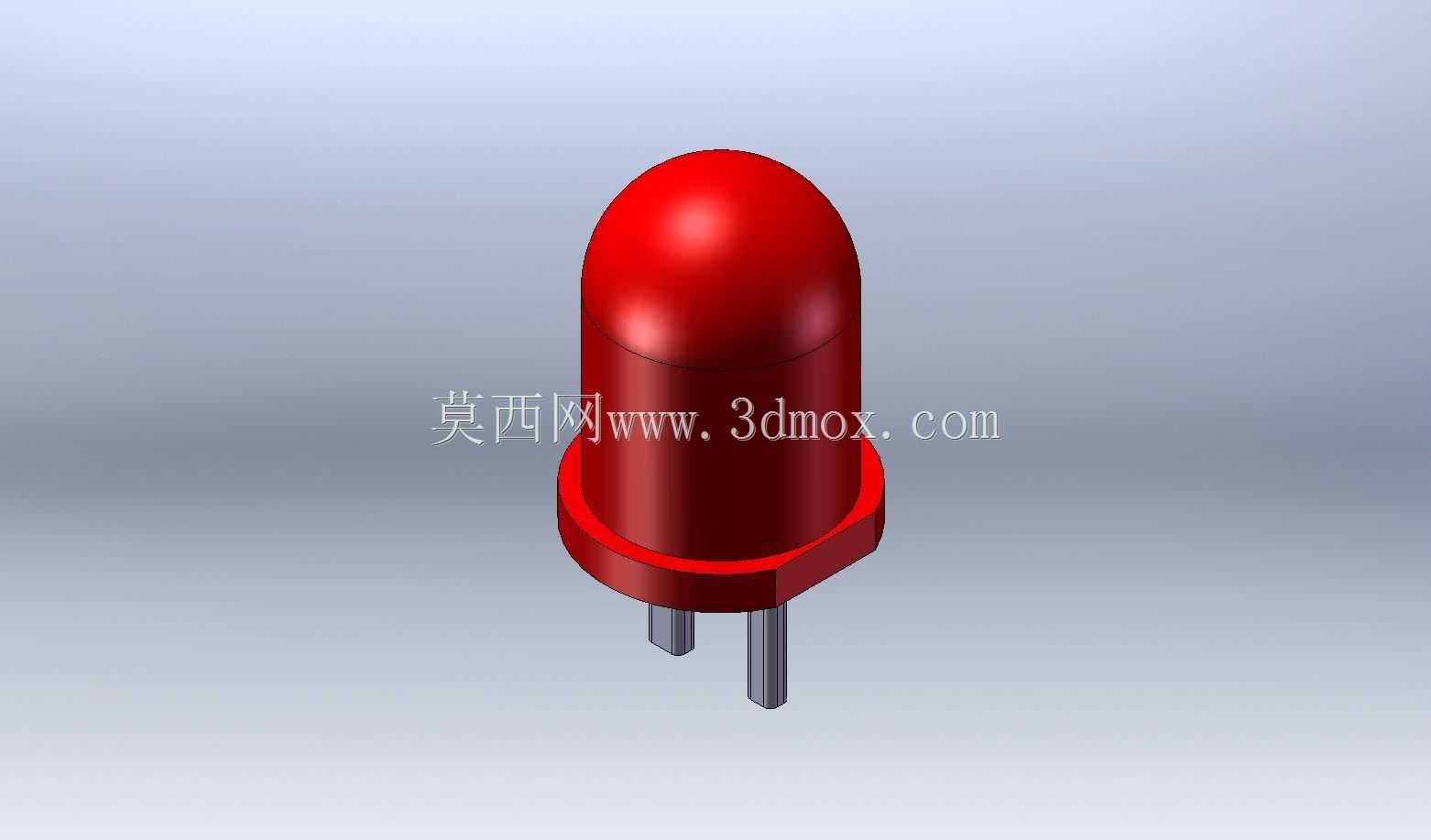

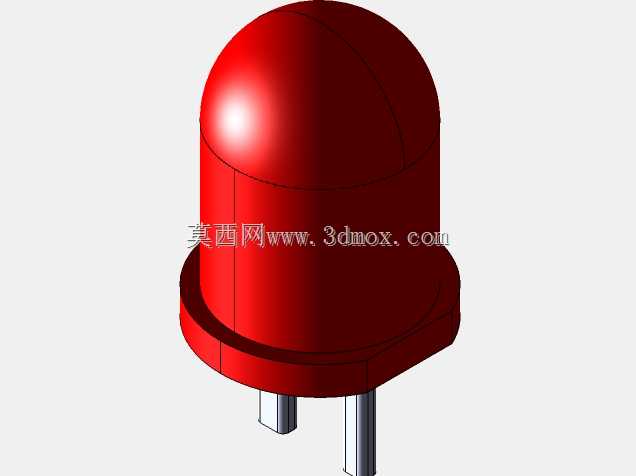

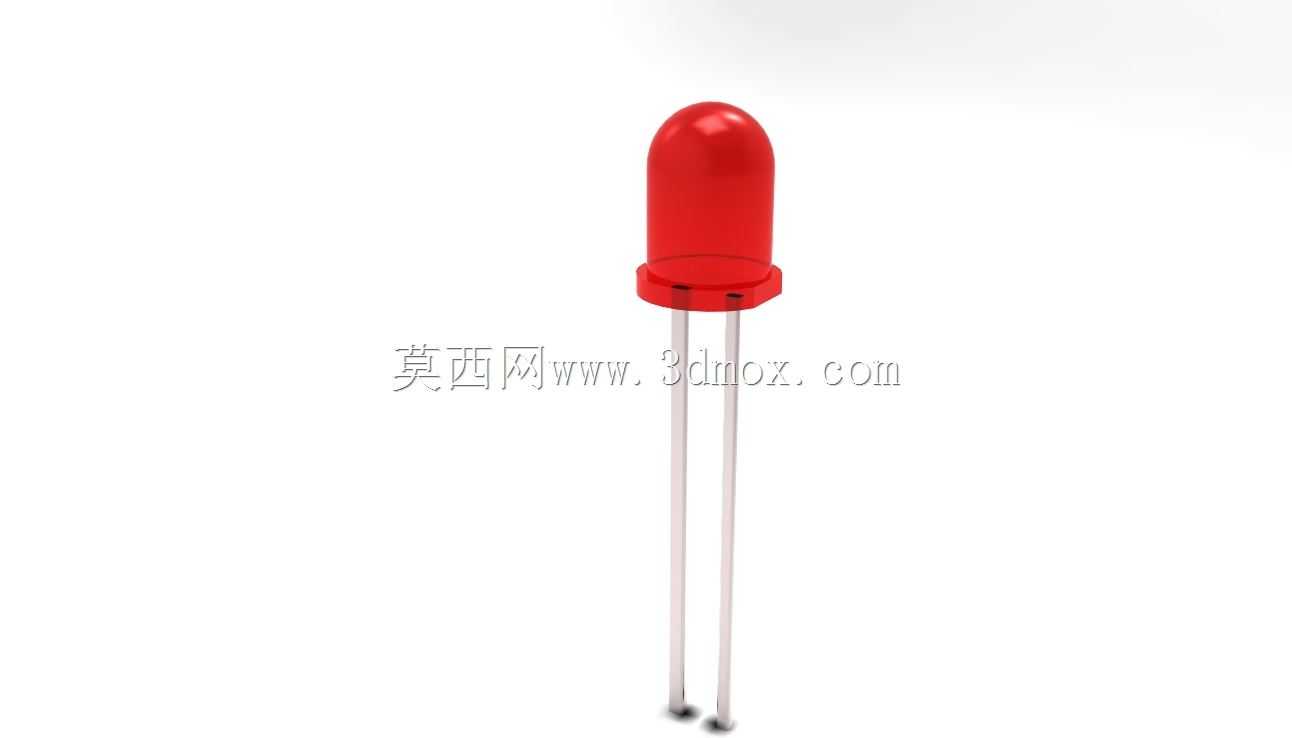

　　这款3mm规格的红色直插发光二极管，是电子电路、工业设备面板、消费类电子产品里应用极广的基础光电器件，日常做设备状态指示、信号提示、小范围照明场景都能见到它的身影。从结构设计来看，整体采用行业通用的直插封装形式，顶部的半球形透镜部分采用透光性优异的红色环氧材料注塑成型，这个曲面造型不是随意做的圆弧，而是经过光学曲率核算，能把内部芯片发出的光线做适度汇聚，调整出射光的发散角度，兼顾正面可视亮度与侧方一定角度内的识别度，避免光线过度分散导致正面亮度不足，或是聚光过强导致可视角度太窄，适配多数设备面板的指示需求。透镜下方的封装基座做了一圈凸起的定位挡边，这个结构在实际生产装配时作用很关键，当器件插入PCB板的对应安装孔时，

　　挡边会抵在PCB板面，既能控制引脚插入的深度，保证焊接时引脚露出板面的长度一致，也能在波峰焊或者手工焊接过程中，避免焊锡顺着引脚缝隙渗入封装内部，损伤内部的发光芯片与键合引线。两根平行的金属引脚采用导电性、焊接性良好的合金材质，引脚间距遵循3mm直插LED的通用行业规范，适配市面上绝大多数标准PCB封装库的焊盘间距，不需要额外调整孔位就能直接完成布局布线，引脚的直径也匹配常规0.8mm左右的安装孔径，插装时既能保证插拔顺畅，又不会因为间隙过大导致焊接时器件歪斜。做这款三维建模的时候，需要重点把控几个安装边界尺寸：首先是透镜部分的最大外径严格控制在3mm公差范围内，对应面板开孔的尺寸通常预留0.1-0.2mm的装配间隙，

　　避免开孔过小导致器件卡滞无法安装；其次是总长度从透镜顶端到引脚末端的尺寸，要匹配不同厚度PCB的安装需求，常规设计里引脚预留的长度足够穿过1.6mm标准厚度PCB后，留出2-3mm的焊接余量，也方便后期根据实际装配需求剪短引脚。在实际设备应用里，这类红色LED因为人眼对红色光的敏感度高，通常被用作电源状态指示、故障报警提示、信号通路导通指示，比如工控设备的操作面板上，电源接通时常亮的红色指示灯、设备故障时闪烁的报警灯，很多都采用这个规格的器件；在消费电子领域，充电器的通电指示、小家电的工作状态提示，也大量使用这款器件。建模过程中，内部的结构虽然从外部看不到，但也做了对应还原：封装内部的碗状反射腔用来承载发光芯片，

　　把芯片侧面发出的光线反射到出光方向，提升光的利用率，两根引脚分别对应芯片的正负极，其中较长的引脚为正极，较短的为负极，这个极性区分的结构也在模型里做了对应体现，方便结构工程师在做整机装配干涉检查时，不会出现极性装反的问题。另外，封装外层的环氧材料除了透光之外，还起到密封保护内部芯片、键合线的作用，具备一定的防潮、抗震能力，适配工业场景下的常规使用环境，不需要额外做防护结构就能直接使用。在做PCB布局的时候，这个模型的导入能帮助工程师准确核对器件与周边元件的安全距离，避免和周边的电容、电阻、接插件等元件出现空间干涉，尤其是在做面板装配的时候，能提前核算透镜突出面板的高度，保证指示灯突出面板的尺寸在1-2mm的合理范围，既不会因为突出过多容易被磕碰损坏，也不会因为凹陷在面板内部导致可视角度受影响。
