中世纪木质投石机三维复原设计作品

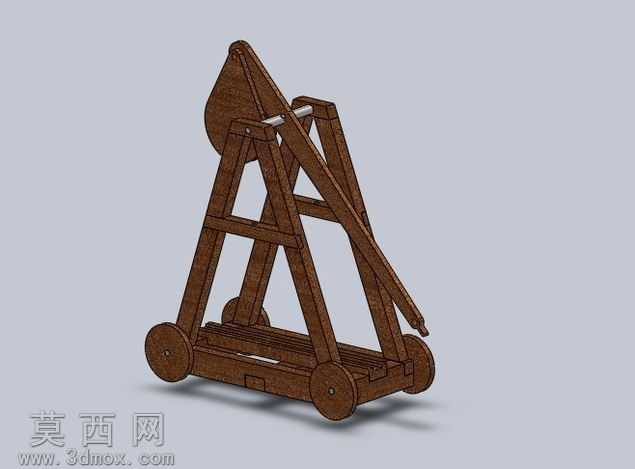

本作品为中世纪投石机的三维数字化复原设计，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先对投石机的整体比例进行考据校准，参考中世纪同类器械的遗存记载确定各部件的尺寸关系，从底部带轮的承载底座开始建模，底座采用框架式榫接木质结构设计，建模时逐一还原横向承托梁、纵向支撑梁的拼接关系，对四个行走脚轮单独完成轮轴、轮辐、轮缘的细节建模，确保轮组与底座的装配间隙符合物理运动逻辑。中部的A字形支撑支架是结构受力核心，建模时对两根斜向主支撑臂的倾斜角度进行反复调试，保证支架上部的抛杆转轴安装位处于整体结构的重心垂线上方，同时还原支架上的横向加固肋条，模拟实木构件的拼接开槽结构，让支架的受力传导路径符合真实机械的力学特性。上部的抛杆组件建模重点还原杠杆结构的比例关系，抛杆尾端的重物承载勺状结构做了曲面加厚处理，前端的弹兜位置做了弧形凹陷设计，匹配抛射物的放置需求，抛杆与转轴的配合位置做了轴套结构建模，还原真实器械的转动摩擦副结构。材质渲染阶段采用写实木质材质，为不同部位的木构件赋予差异化的纹理表现，底座承托梁采用深色耐磨橡木纹理，支撑臂采用纹理顺直的榉木材质，抛杆采用韧性更强的曲木纹理，同时为金属转轴、轮轴部件做了哑光旧化金属材质，模拟长期使用后的磨损氧化质感，整体渲染采用柔和的侧上方打光，投射出自然的软阴影，凸显木质结构的拼接层次与立体轮廓。设计思路上以还原中世纪实战投石机的功能结构为核心，没有添加冗余的装饰性构件，所有建模部件都对应真实器械的功能需求，底部脚轮设计还原了器械的战场移动属性，A字支架的三角稳定结构保证抛射时的结构稳定性，抛杆的杠杆比例经过运动仿真校验，能够模拟真实的抛射动作轨迹，整体模型既保留了古代兵器的复古质感，又通过精准的三维建模还原了机械结构的合理性，可用于古代机械研究、文创场景搭建、历史科普展示等多个场景。
