废物管理用煤层气卸料料斗结构设计

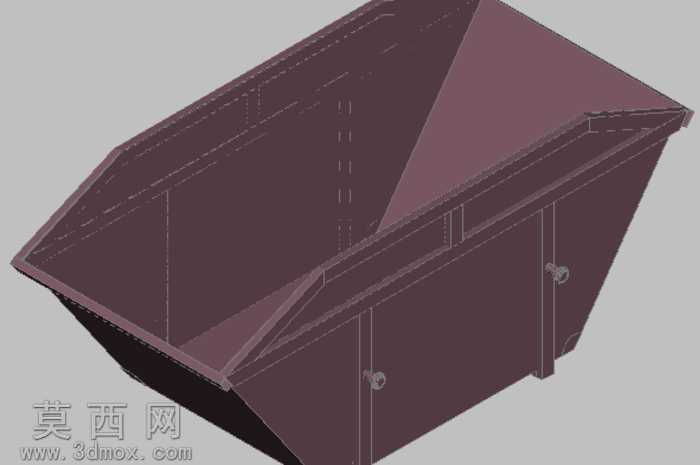

本模型为面向废物管理场景的煤层气作业配套卸料料斗，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循工业容器类设备的设计规范，对料斗的每一处结构细节都做了精准还原。模型整体采用上宽下窄的斜壁斗式结构，顶部为敞口式进料设计，进料口边缘做了加厚卷边处理，既能够提升进料时的结构抗形变能力，也可以避免尖锐边缘带来的作业安全隐患；斗身侧壁设置了多道纵向加强筋结构，沿料斗高度方向均匀排布，有效提升了薄壁斗身的承重能力，避免满载废物时出现侧壁鼓胀变形的问题。料斗下部设置了对称分布的锁扣式卸料门结构，锁扣采用旋转卡扣式设计，建模时还原了锁扣的铰接转轴、卡扣卡位等细节结构，既可以保证卸料门闭合时的密封锁紧效果，避免物料撒漏，也能够在卸料时快速开启，提升废物转运的作业效率。材质渲染方面，模型整体采用深棕褐色的耐磨金属材质表现，模拟工业场景中常用的耐磨钢材表面质感，对金属表面做了细微的磨砂质感处理，还原工业设备长期使用的哑光金属效果，同时对斗身内部的焊缝、结构拼接处做了细节刻画，让模型的真实感更强。设计思路上，该料斗充分考虑煤层气作业场景下的废物收集转运需求，整体结构无多余冗余设计，斜壁角度经过合理测算，能够保证废物依靠自重顺利滑向卸料口，避免物料在斗内堆积残留；斗身侧面预留的安装固定位，可适配不同的转运支架、吊装设备的安装需求，既可以作为固定点位的废物收集容器使用，也可以配合转运车辆完成移动卸料作业。模型的各部件均采用独立实体建模，可支持后续的结构拆解、工程图导出、有限元受力分析等二次设计工作，结构比例完全符合工业实际使用的尺寸规范，能够为同类物料储运容器的设计提供可靠的三维参考。
