三款常见品牌易拉罐饮品包装外观结构

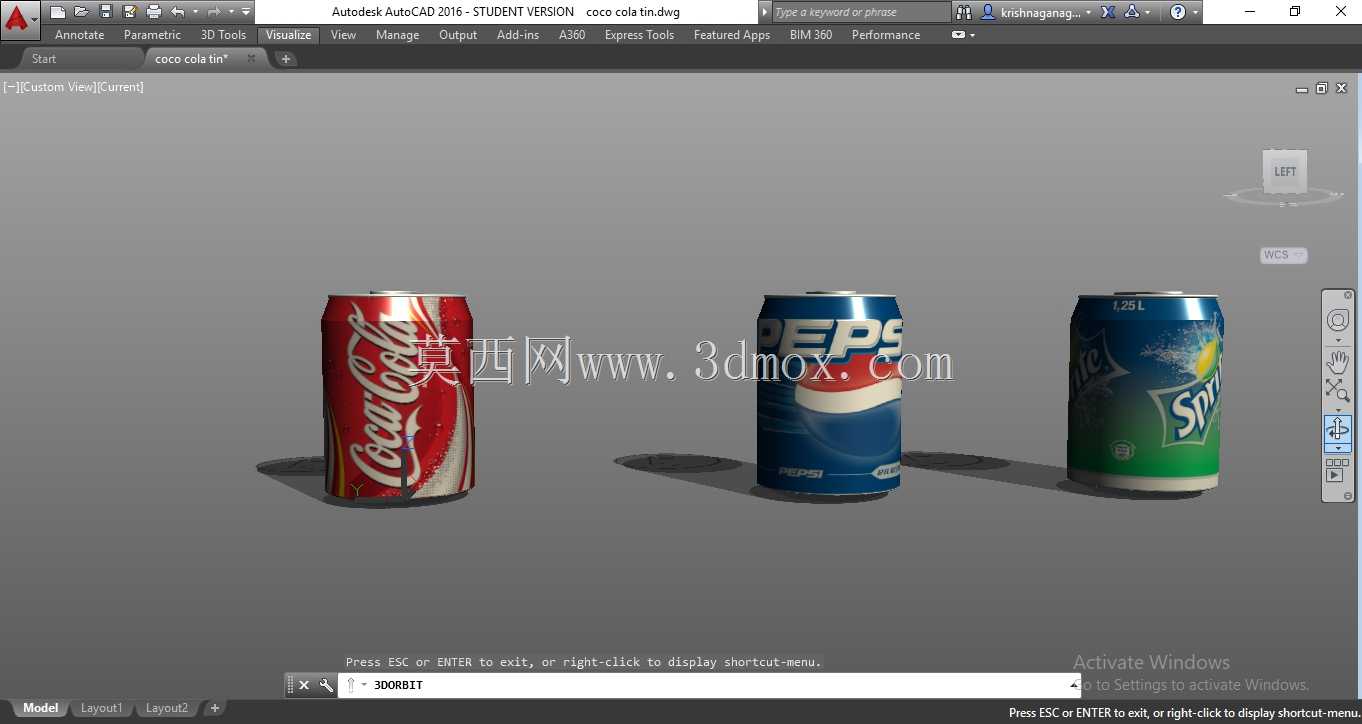

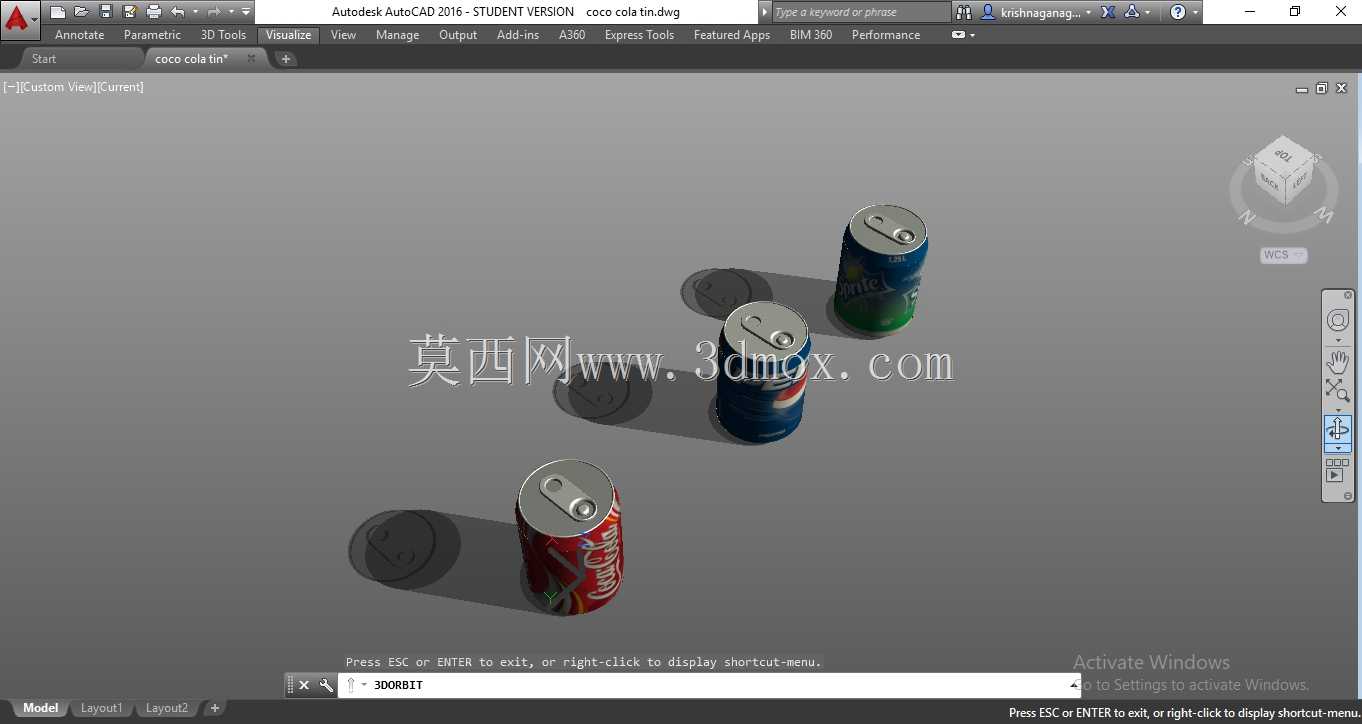

　　日常快消品流通环节里，金属易拉罐是饮品封装领域应用极广的容器形式，这类薄壁金属容器的三维结构还原，常被用于包装结构验证、终端陈列模拟、快消品宣传物料渲染等场景，不少刚接触曲面建模的结构工程师，也会把易拉罐作为练习薄壁曲面、压印特征、金属材质渲染的典型案例。这次还原的三款主流碳酸饮品易拉罐，分别对应红罐可乐、蓝罐百事、绿罐雪碧的市售常规款形态，建模过程中没有刻意做夸张的艺术化修改，完全参照线下流通的常规330ml易拉罐实物尺寸做结构复刻。从实际应用角度看，这类易拉罐模型的使用场景覆盖多个环节：快消品牌做新品陈列方案时，可以直接调用模型调整堆头布局，不用反复打印实体样件验证视觉效果；包装结构工程师做易拉罐封口模具调试时，也能参照模型的罐口卷边尺寸、罐身锥度参数，匹配封盖头的下压行程与滚轮进给量；甚至做自动售货机货道设计的工程师，也能通过模型的外轮廓尺寸，校验货道宽度、拨货机构的间隙是否合理，避免出现卡罐、掉罐不畅的问题。设计思路上，三款罐体的基础结构保持一致，均采用标准两片式铝罐结构：罐身是整体拉伸成型的薄壁结构，壁厚控制在0.12mm左右，罐底做内凹的球面承压结构，这个结构是易拉罐的核心受力设计，一方面能抵消内部碳酸饮品的气压向外的张力，避免堆码时罐底外凸导致放置不稳，另一方面内凹的结构也能在罐体受到意外撞击时预留形变缓冲空间，减少爆罐概率。罐口部分采用标准的202#易撕盖结构，拉环的铆钉位置、刻线深度都参照实物做了还原，

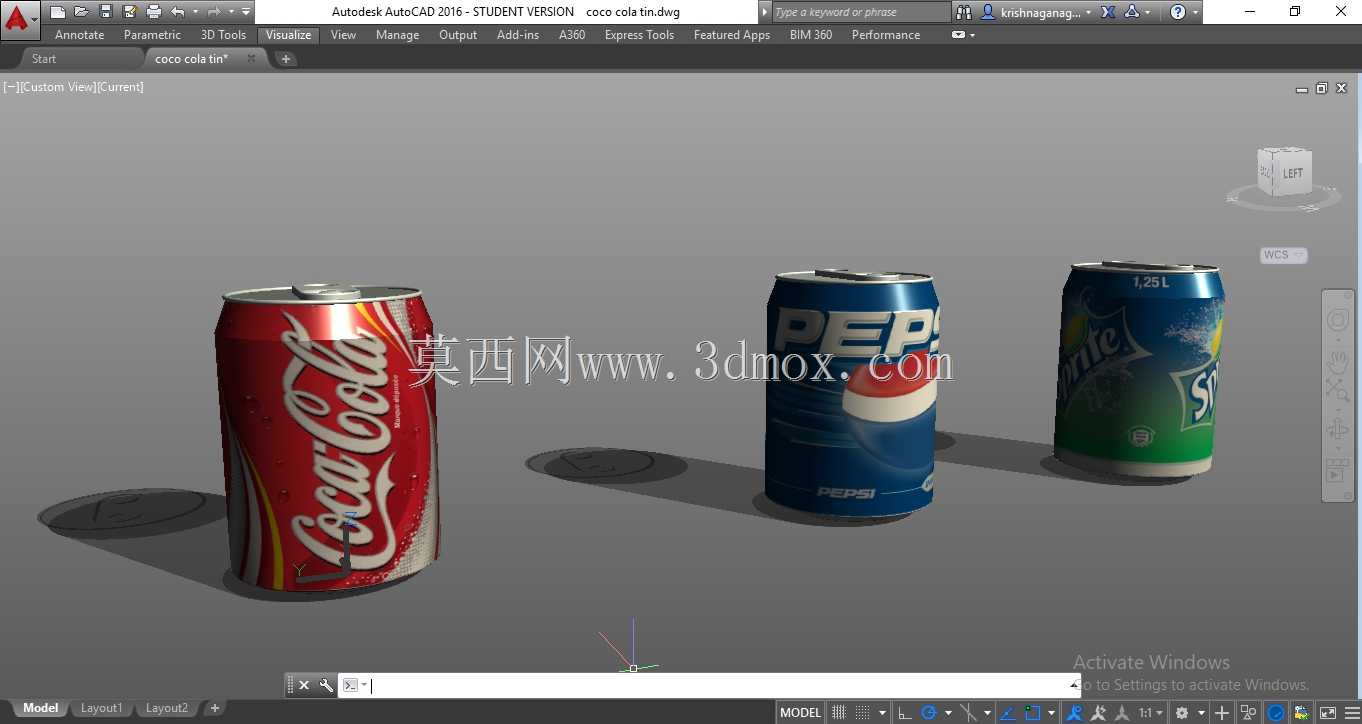

　　建模时刻意保留了拉环与盖面的0.3mm装配间隙，符合实际生产中拉环可转动的装配要求。三款罐体的差异主要集中在罐身印刷区域的曲面分块、品牌标识的压印与贴图位置：红罐可乐的罐身做了经典的 Spencerian 字体的曲面凸起效果，字体边缘的弧度完全贴合罐身的圆柱曲面，没有出现贴图拉伸变形的问题；百事可乐的罐身保留了品牌标志性的红蓝白弧形色块，罐顶的生产日期喷码区域也做了浅凹槽的结构还原，符合实际生产中喷码位置的定位设计；雪碧款的罐身除了品牌标识外，还还原了罐身表面的细微防滑凸点，这些凸点高度仅0.05mm，平时拿取罐体时不容易察觉，但在湿手抓取时能有效增加摩擦力，减少罐体滑落的概率。外形尺寸与安装边界方面，三款罐体的总高度均为115.

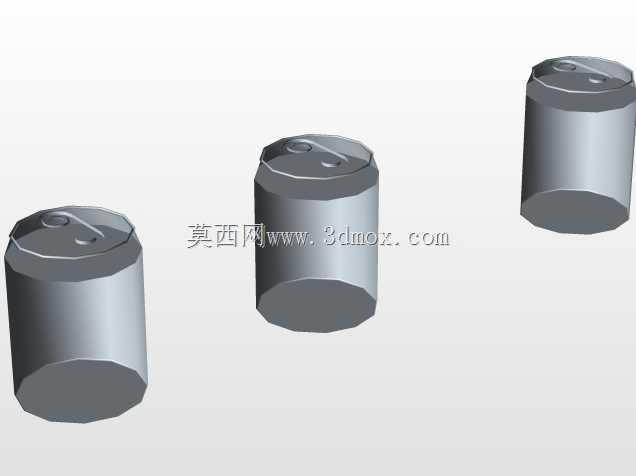

　　2mm，罐身最大直径66.1mm，罐口外径52.3mm，罐底内凹深度4.8mm，这些尺寸完全符合GB/T 9106.1包装容器铝易开盖两片罐的国标要求，在做配套设备设计时可以直接作为基准尺寸使用。需要注意的是，建模时罐身的拔模斜度控制在0.3度，这个微小的斜度是实际生产中拉伸脱模、罐体堆叠嵌套的必要参数，如果忽略这个斜度，做自动灌装线的分瓶螺杆设计时，很容易出现罐体卡滞的问题。另外罐底与支撑面的接触环宽度为2.2mm，这个尺寸直接影响罐体在输送带上的运行稳定性，接触环过窄会导致罐体输送时晃动翻倒，过宽则会增加罐体堆叠时的嵌套阻力，不利于空罐的批量储运。从建模细节来看，三款罐体的曲面都做了G2连续处理，罐身与罐底的过渡圆角、

　　罐肩与罐口的过渡圆角都参照实物做了R1.2到R3.5的渐变处理，渲染时能呈现出自然的金属反光效果，不会出现曲面折痕导致的反光断层。很多新手建模时容易忽略罐身的微变形细节，实际生产出来的易拉罐因为薄壁特性，罐身并不是绝对规则的圆柱，会有轻微的椭圆度误差，这次建模时也在罐身中部加入了0.1mm以内的径向变形量，更贴近实物的真实状态，做高精度渲染或者结构仿真时，不会因为模型过于理想化而和实际效果产生偏差。这类薄壁容器的建模难点其实不在基础外形，而在细节特征的尺度把控：比如拉环的厚度仅0.25mm，刻线位置的剩余壁厚仅0.08mm，这些微小特征如果尺度把控不准，要么渲染时特征消失，要么3D打印验证时出现结构断裂。另外罐身的印刷图案做了曲面展开适配，所有图案的变形量都控制在2%以内，直接导出UV贴图就能用于渲染，不需要再做二次调整，对于做快消品宣传动画、AR产品展示的从业者来说，能省去不少贴图调整的时间。在自动分拣设备的设计场景中，这类模型还能用于视觉识别算法的训练，不同品牌罐体的色彩分布、轮廓特征都可以作为识别标签，模拟不同光照角度下的识别效果，提前优化视觉算法的参数，减少现场调试的工作量。做冷链展示柜的层架设计时，也能通过模型的堆叠高度、直径参数，计算层架的间距、单层层架的最大摆放数量，优化展示柜的内部空间利用率。
