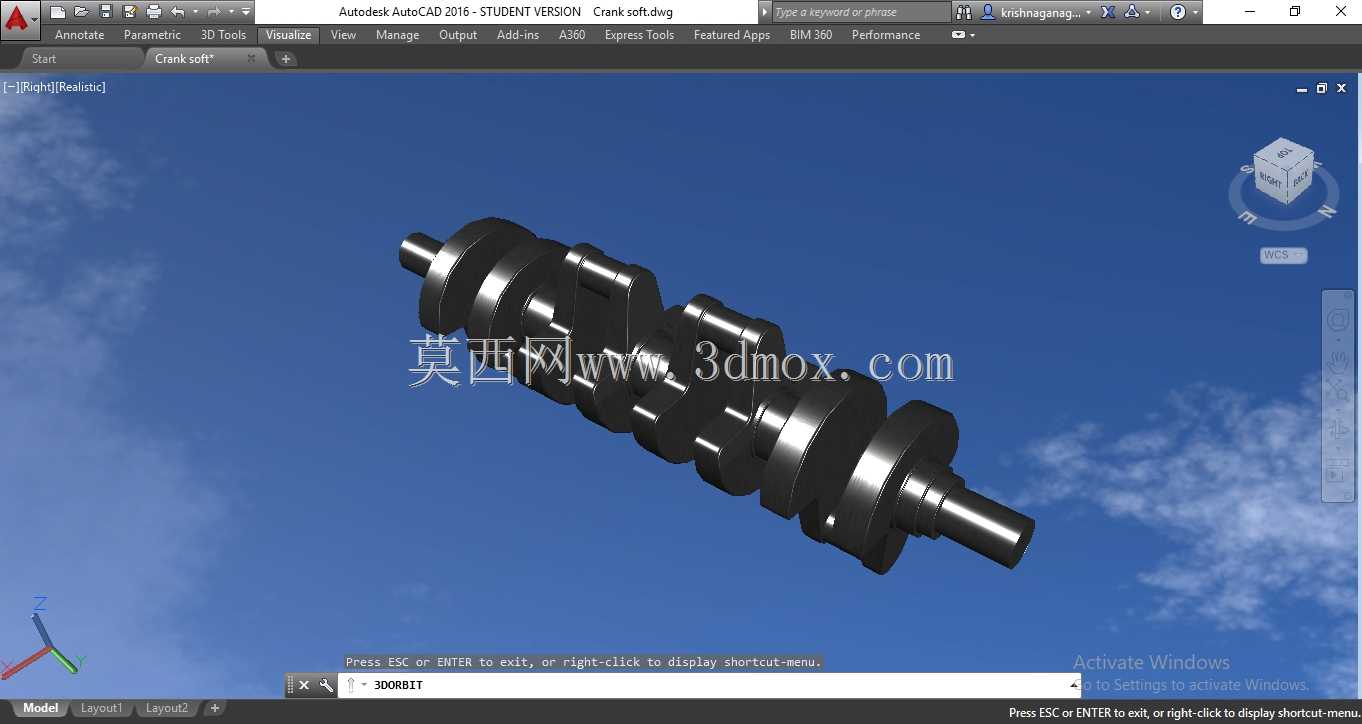

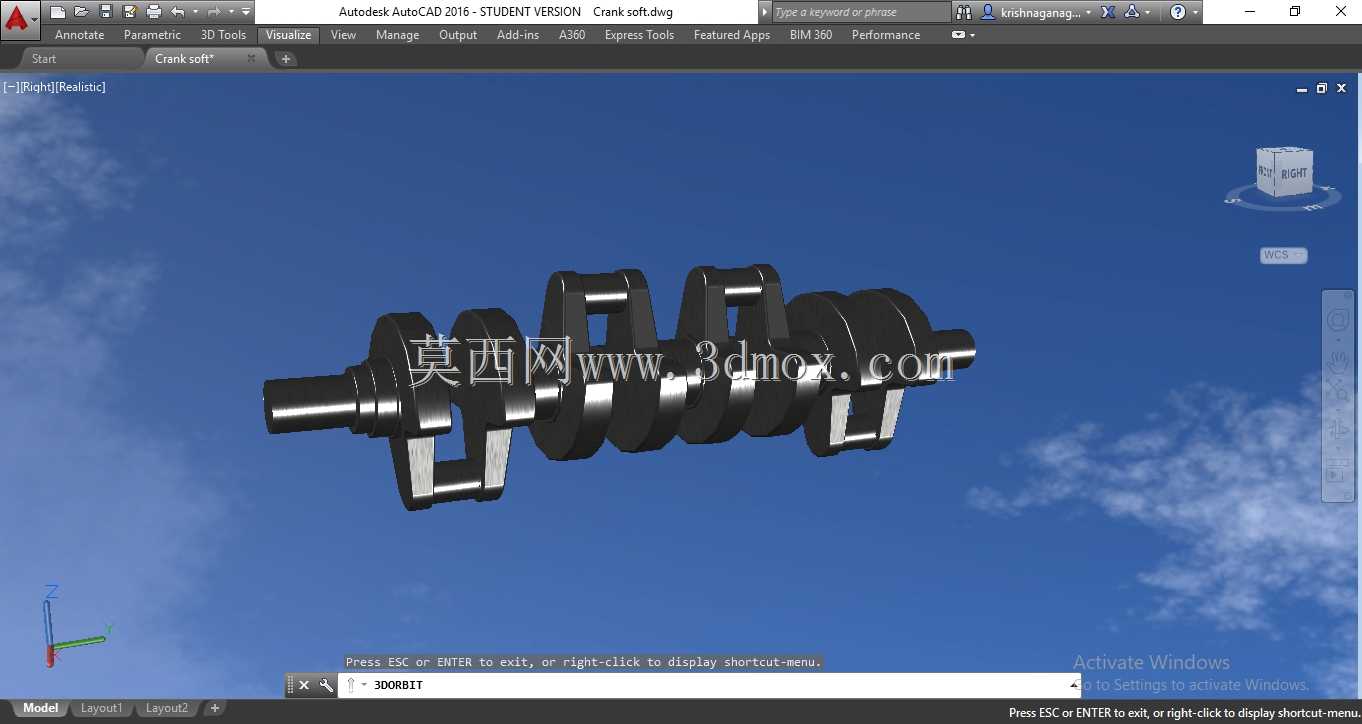

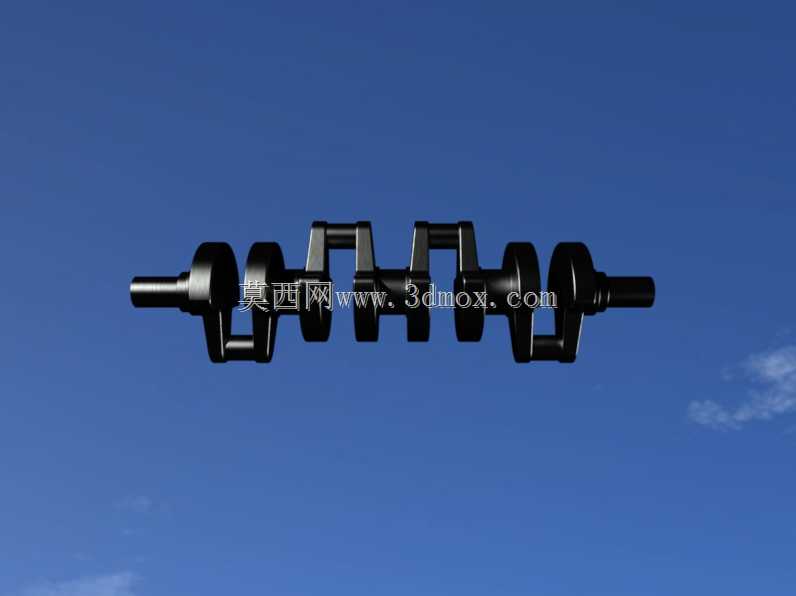

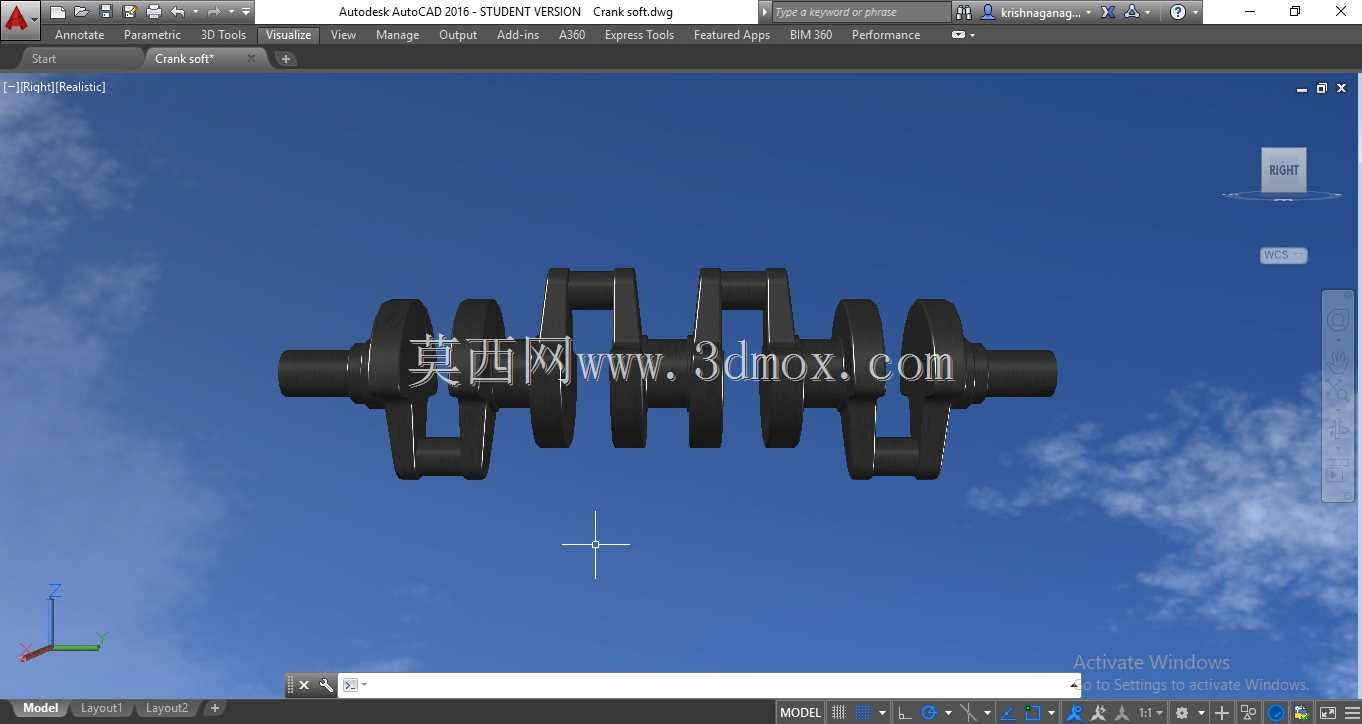

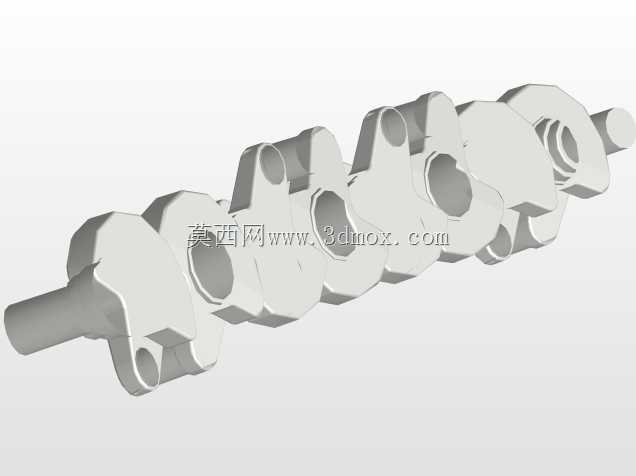

直列四缸发动机曲轴结构三维数模

项目分类:3D模型 发布时间:2021-08-28 ID:248568
  • 直列四缸发动机曲轴结构三维数模
  • 直列四缸发动机曲轴结构三维数模
  • 直列四缸发动机曲轴结构三维数模
  • 直列四缸发动机曲轴结构三维数模
  • 直列四缸发动机曲轴结构三维数模

该曲轴为直列四缸内燃机配套核心传动部件,主要适配排量1.6-2.0L区间的往复活塞式内燃机,广泛应用于乘用车辆动力总成、小型固定式发电机组、轻型工程机械动力单元等场景,承担将活塞连杆组传递的往复直线运动转换为旋转扭矩的核心功能,是动力输出路径中最核心的受力构件。从结构设计来看,该曲轴采用全支承式结构布局,共设置五道主轴颈与四道连杆轴颈,相邻连杆轴颈间错角180度,匹配四缸机1-3-4-2的标准点火顺序,可保证各缸做功冲程交替衔接时的扭矩输出平顺性,降低整机运转过程中的振动幅值。主轴颈与连杆轴颈之间通过平衡块过渡连接,平衡块采用扇形偏心结构,设计阶段通过动平衡仿真核算偏心质量,可抵消曲轴旋转过程中连杆轴颈、曲柄销产生的旋转惯性力与活塞往复运动带来的一阶往复惯性力,将曲轴工作转速区间内的不平衡量控制在许用范围内,避免长期运转出现轴瓦偏磨、机体共振等问题。轴颈表面设计有高精度的油孔通路,润滑油道从主轴颈内部斜向贯通至对应连杆轴颈表面,可在压力润滑工况下将主油道的压力机油输送到连杆轴瓦与轴颈的配合面,形成稳定的油膜承载层,降低高负荷工况下的摩擦磨损速率。安装边界方面,该曲轴轴向定位采用第三道主轴颈处的止推片结构,主轴颈直径、连杆轴颈直径的公差配合严格按照内燃机轴瓦配合间隙要求设计,前端预留正时齿轮、皮带轮的安装定位轴颈与键槽,后端设置飞轮连接法兰与定位销孔,可直接匹配对应机型的缸体主轴承座、连杆大头、正时系统与飞轮组件的安装尺寸,无需额外调整安装接口即可完成虚拟装配验证。建模过程中完整还原了曲轴的所有工艺特征,包括轴颈两端的卸载圆角、油孔口的倒角过渡、平衡块上的去重工艺凹坑,所有配合面的尺寸公差、形位公差标注逻辑完全符合内燃机曲轴设计规范,可用于动力总成的装配干涉检查、运动仿真验证、曲轴疲劳强度校核等工程场景,也可作为内燃机结构教学、零部件逆向设计的参考数模使用。
