民用立式燃煤供暖锅炉结构设计

　　这款立式燃煤供暖设备主要面向小型民用建筑、城郊自建房、小型经营性门店的冬季采暖场景，可同时兼顾局部生活热水供应需求，适配没有集中供热管网覆盖的区域使用。设备整体采用立式方箱结构布局，相较于传统卧式炉型大幅缩减了水平方向占地尺寸，安装时仅需预留单侧操作空间即可完成日常加煤、清灰操作，适配多数民用建筑的锅炉房、设备间狭小安装边界，无需对现有建筑空间做大规模改造。

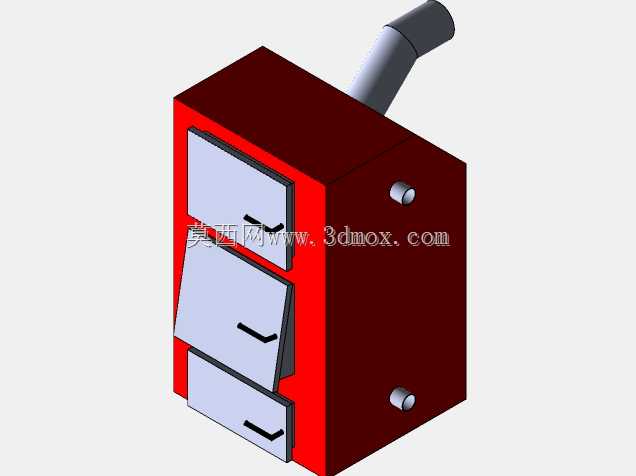

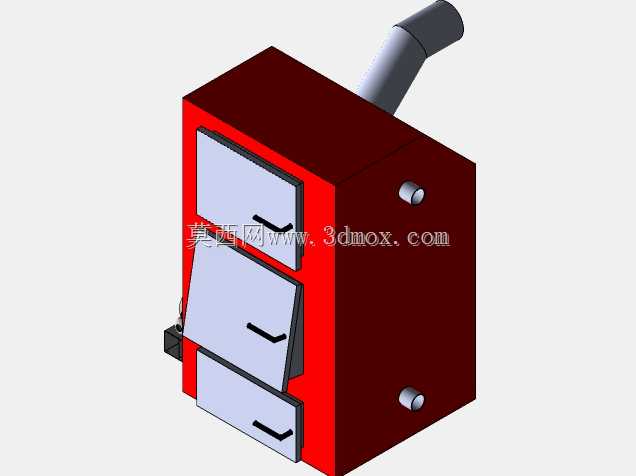

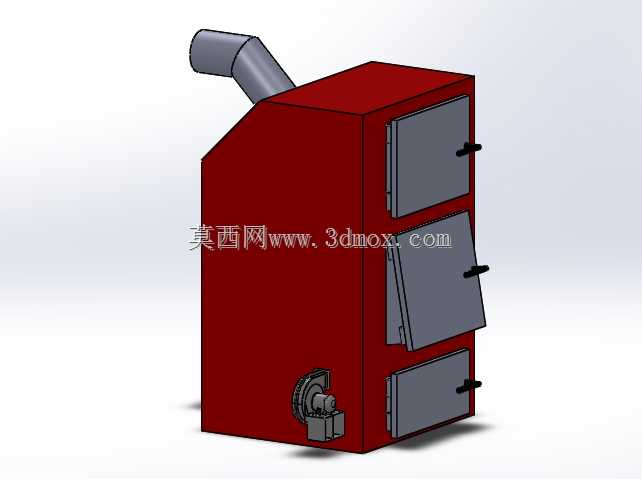

　　从结构设计逻辑来看，设备本体采用三层炉门分层布局，最上层炉门对应观火与烟道清灰区域，可在运行过程中观察炉膛燃烧状态，定期清理烟道积灰避免换热效率衰减；中层炉门为燃料投加口，采用侧开式带锁紧把手结构，关闭后可保证炉膛密闭性，减少不必要的漏风损失，投煤时无需开启下部炉门，避免大量冷风灌入炉膛降低燃烧温度；最下层炉门对应清灰与配风区域，配套的手摇式炉排驱动机构布置在炉体下部侧方，无需额外外接动力源，操作人员手动摇动手柄即可完成炉排清灰作业，适配民用场景无复杂运维条件的使用需求。

　　设备顶部侧置的排烟管道采用斜向引出结构，设计时充分考虑了民用建筑烟道的常规走向，可直接对接民用建筑的砖砌烟道或金属排烟管，无需额外做复杂的弯头转接，减少烟道阻力的同时降低安装成本。炉体外壳采用加厚钢板焊接成型，内部衬有耐火保温层，既可以减少炉体表面的散热损失，提升整体热效率，也能避免外壳温度过高造成人员烫伤风险，外壳表面做耐高温防锈涂装，可适应设备间内多尘、潮湿的运行环境，延长设备整体使用寿命。

　　在功能设计层面，炉膛内部采用多回程烟气流道设计，燃料燃烧产生的高温烟气在炉体内经过多次折返流动，充分与水套壁面完成热量交换后再从排烟口排出，相较于单回程炉型大幅提升了燃料利用率，降低燃煤消耗。水套结构环绕炉膛与烟道区域布置，可保证水体均匀受热，减少局部汽化产生的水击噪音，循环水接口可直接对接民用采暖的地暖、暖气片循环系统，适配常规民用采暖的水循环压力工况。

　　建模过程中对各部件的装配间隙做了精准还原，炉门与门框的配合面预留了密封件安装槽位，炉排转动部件的配合公差符合民用焊接件的常规加工精度要求，无需高精度机加工即可完成生产制造，降低设备的生产制造成本。设备底部预留了安装固定孔位，安装时可直接通过膨胀螺栓固定在水泥基础上，无需做复杂的预埋结构，安装流程简单，普通水暖安装人员即可完成整套设备的安装调试。日常运维过程中，操作人员仅需定期通过中层炉门添加燃煤，通过下部摇柄清理炉灰，定期打开上层炉门清理烟道积灰即可保证设备稳定运行，无需专业技术人员到场维护，适配民用场景的运维能力。

　　设计时充分考虑了民用场景的使用习惯，所有操作部件均布置在炉体单侧，操作人员站在设备正面即可完成所有日常操作，无需绕设备走动，操作动线短，使用便捷。炉门的锁紧把手采用偏心锁紧结构，关闭后可自动压紧密封面，无需额外施加过大的操作力即可保证炉门密闭，老人也可轻松完成操作。排烟口的尺寸适配民用常规直径的排烟管道，安装时无需做变径处理，减少安装环节的配件成本。
