重型滑动门吊挂滚轮承载组件结构

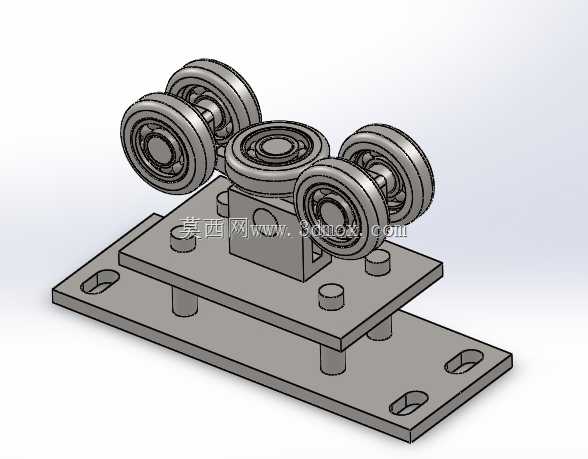

　　这套滑动门承载走轮组件，主要应用在工业厂房重型平移门、厂区隔断推拉门、仓储库区大型滑动门的上部吊挂承载场景，部分大载重商用自动门、设备防护舱滑动舱门也会采用同结构的承载方案，核心作用是承担门体全部竖向载荷，同时为门体沿轨道方向的平移提供低阻力导向，避免门体运行过程中出现卡滞、偏摆、下坠等问题。从结构设计来看，组件采用双层板叠装的承载底座，下层安装板开设四个长圆形安装腰孔，腰孔的长度方向预留了足够的安装调整余量，现场安装时可以根据门体顶部的预装螺栓位置灵活调整固定点位，抵消土建施工或者门体焊接带来的位置误差，不需要在现场对安装孔进行二次扩孔加工，大幅降低现场安装的调整难度。上层承载立板通过四个定位圆柱销与下层板实现精准定位，

　　配合螺栓锁紧后形成刚性整体，相比单块厚板直接加工的结构，双层叠装的设计既可以保证整体承载刚度，又能减少整块厚板铣削带来的材料浪费，同时立板上的轴承安装位可以单独加工后再完成装配，加工工艺性更好。走轮部分一共配置了六个深沟球轴承作为滚动承载元件，每两个轴承为一组同轴装配在轮轴上，三组轮体呈对称分布在立板两侧，轮体的型面采用与工字钢轨道或者专用吊轨匹配的圆弧凹槽设计，安装后轮体可以完全包覆在轨道的承载翼缘上，既可以承担竖直方向的门体重量，又能通过两侧轮缘的限位作用抵消门体开关过程中产生的水平侧向力，不需要额外加装侧面导向轮就可以保证门体运行的直线度，减少了附属零件的数量。轴承选型上采用带双面密封的深沟球轴承，本身自带润滑脂密封结构，

　　在厂房多粉尘的工况下可以有效阻挡灰尘、碎屑进入轴承滚道，延长维护周期，日常使用中不需要频繁加注润滑脂，降低后期运维的工作量。轮轴与立板的连接采用过盈配合加顶丝锁紧的固定方式，运行过程中轮轴不会随轮体转动，避免轴与安装孔之间出现磨损松动，提升组件整体的使用寿命。从安装边界来看，组件整体的高度控制在适配常规50-100mm规格吊轨的安装空间内，底座的安装孔距可以覆盖市面上多数重型滑动门的顶部预装尺寸，单组组件的额定承载能力可以满足单扇重量500kg以内的滑动门使用需求，常规宽度4米以内的工业推拉门只需要在门体顶部两端各安装一组该组件，就可以保证门体平稳运行。设计过程中特意对轮组的排布做了受力优化，

　　三组轮体的受力点均匀分布在承载立板的中心线上，门体的重量通过安装板传递到立板后，可以均匀分配到每个轴承上，避免单个轴承受力过大出现过早失效的问题，同时轮体的转动阻力经过测算，在额定载荷下的启动阻力小于10N，手动开关门时不需要施加过大的推力，就算配置自动开门机，也可以降低开门机的输出扭矩选型要求，减少整套门控系统的成本。在细节处理上，所有金属结构件的边缘都做了倒角去毛刺处理，安装过程中不会划伤施工人员，也不会对门体的表面涂层造成刮损，底座的安装面做了铣平加工，保证与门体顶部安装面完全贴合，锁紧螺栓后不会出现局部应力集中导致的板件变形。
