微型钢桁架桥荷载分析结构设计

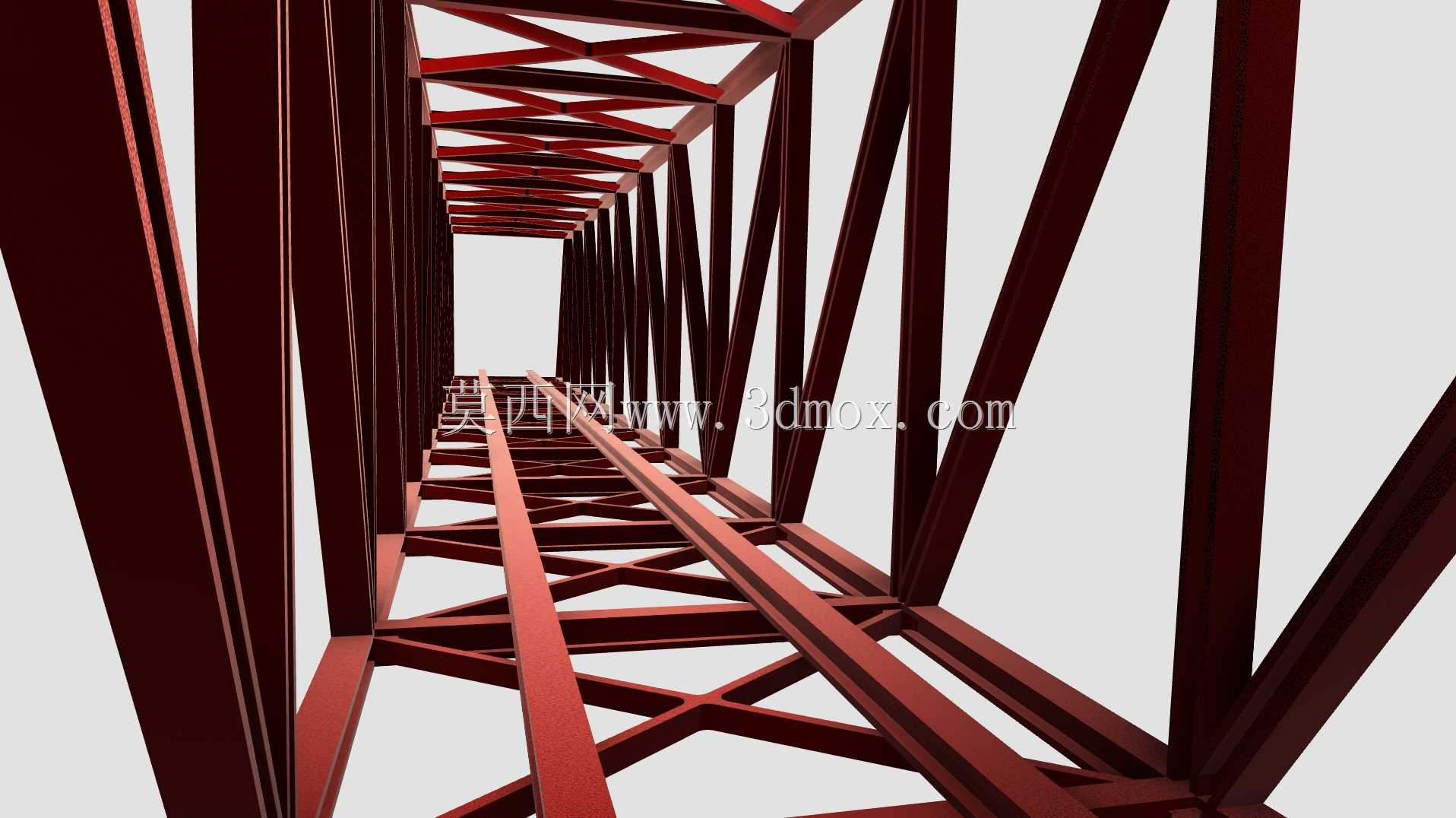

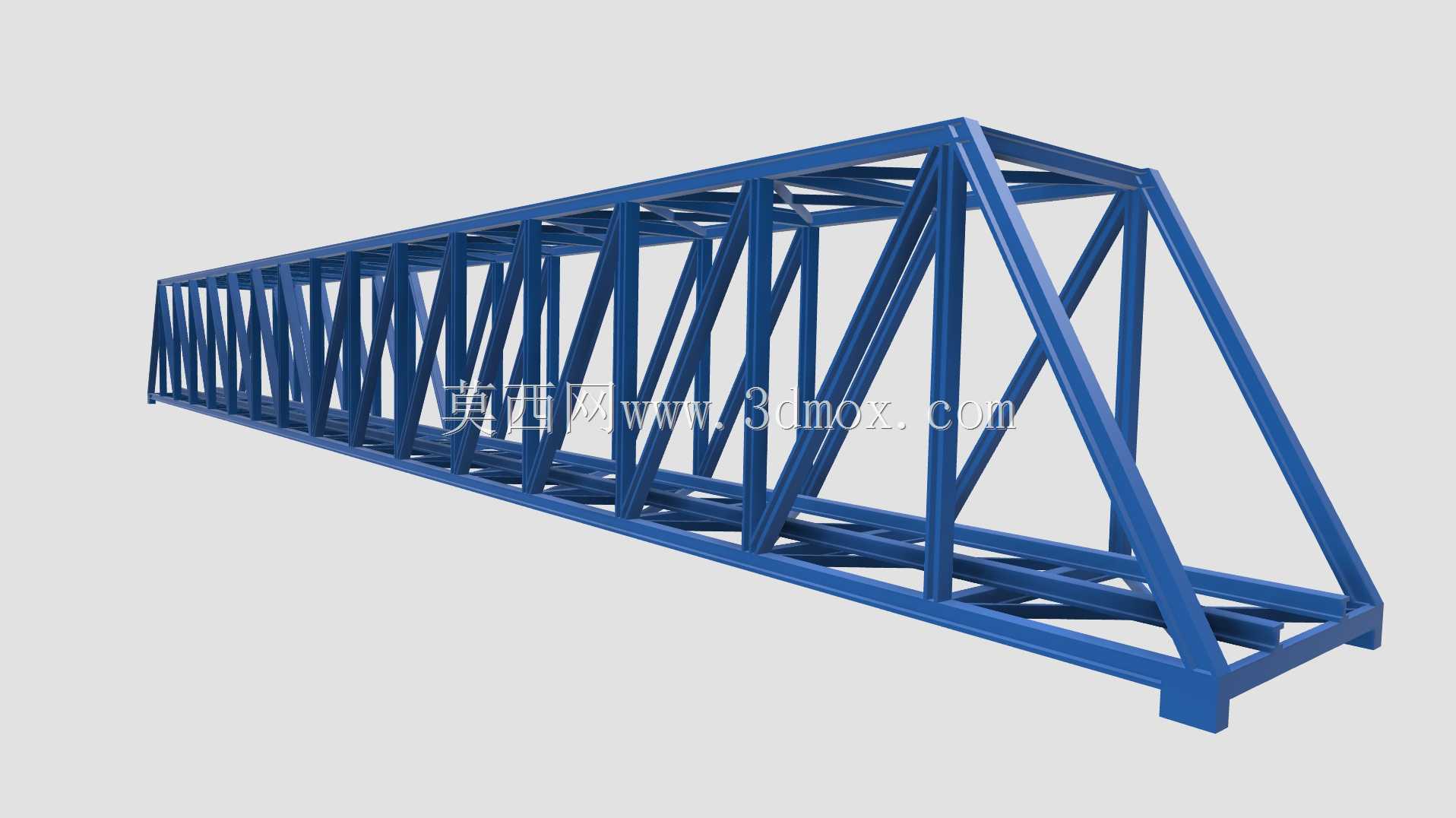

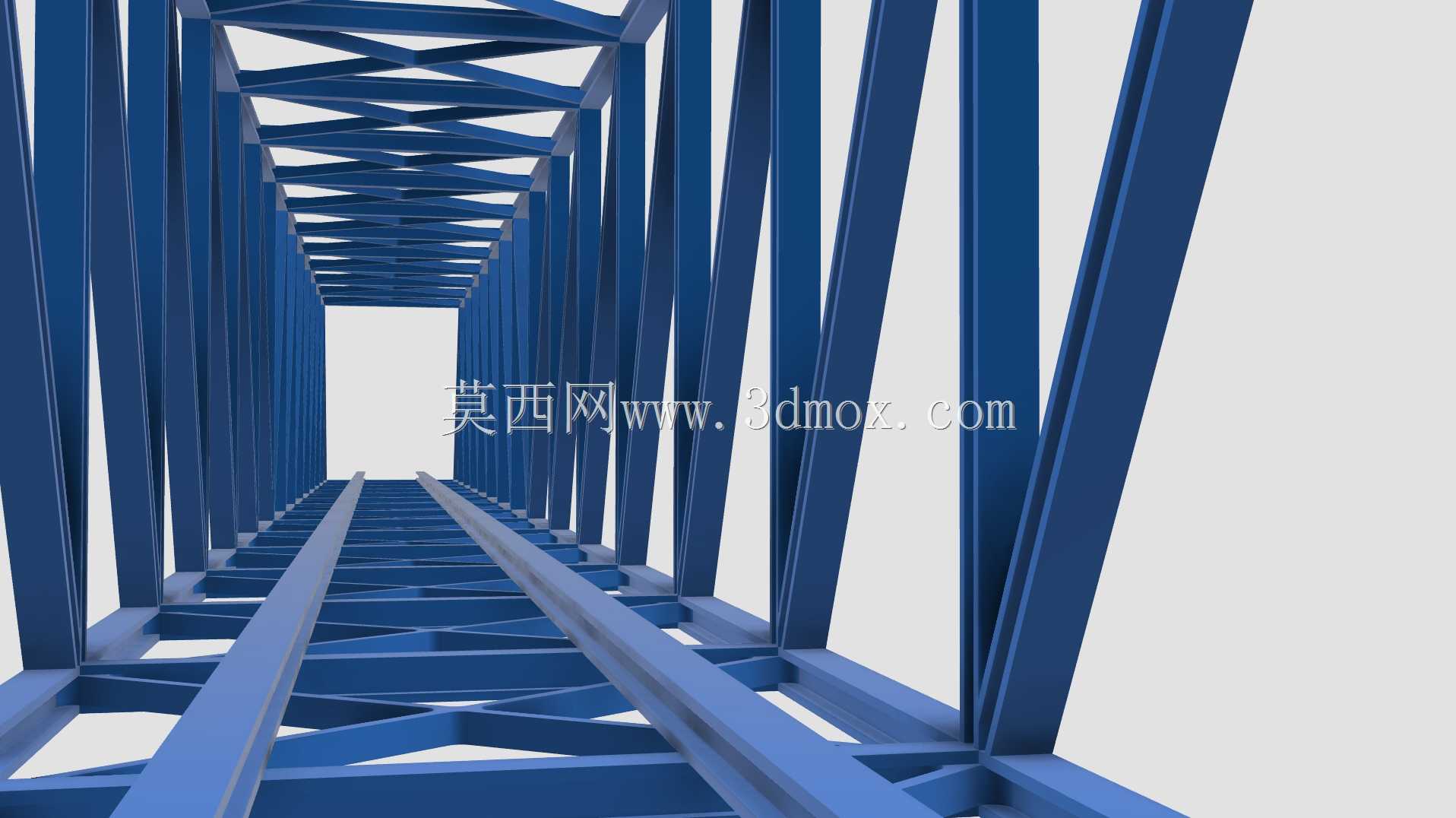

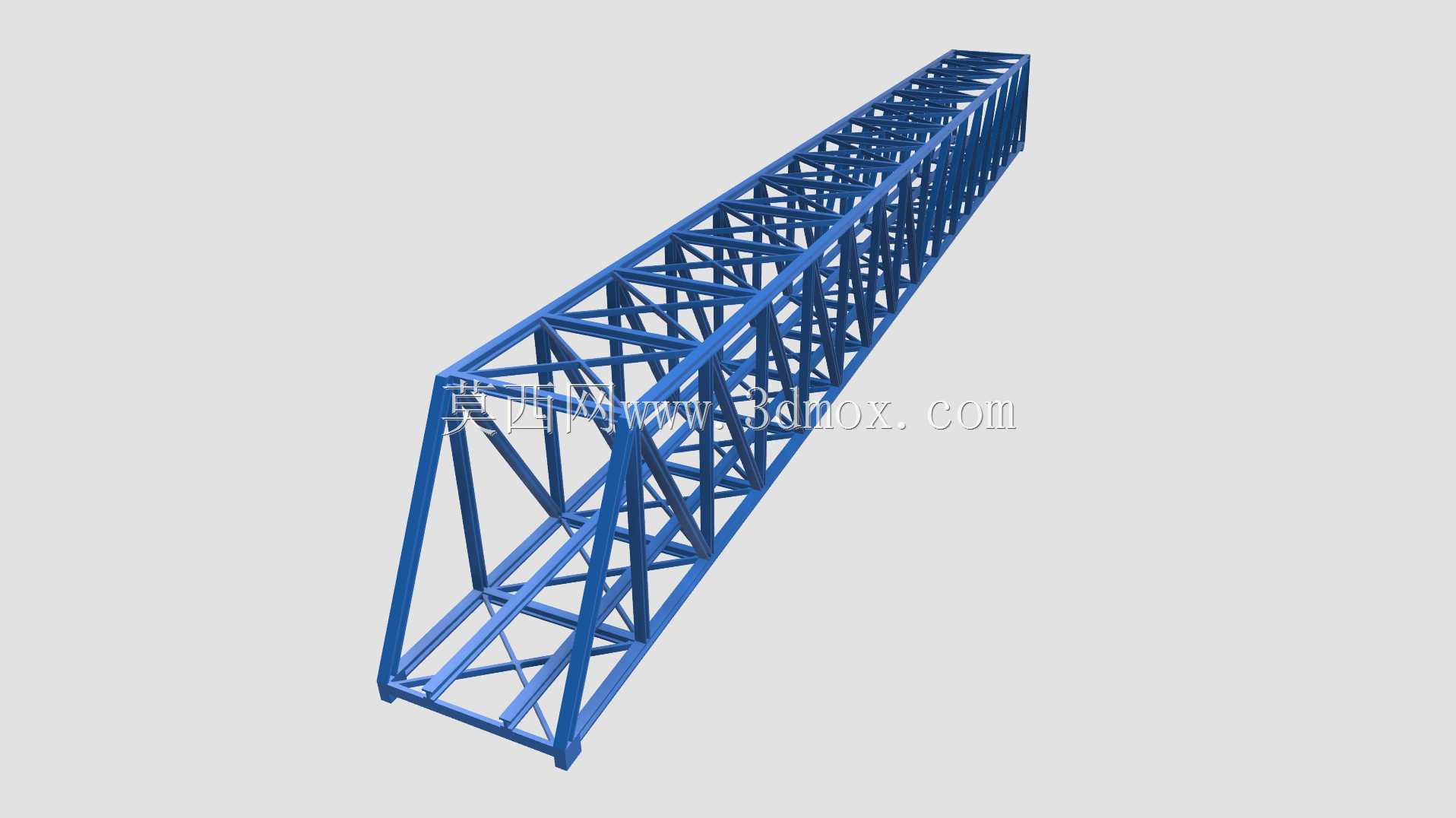

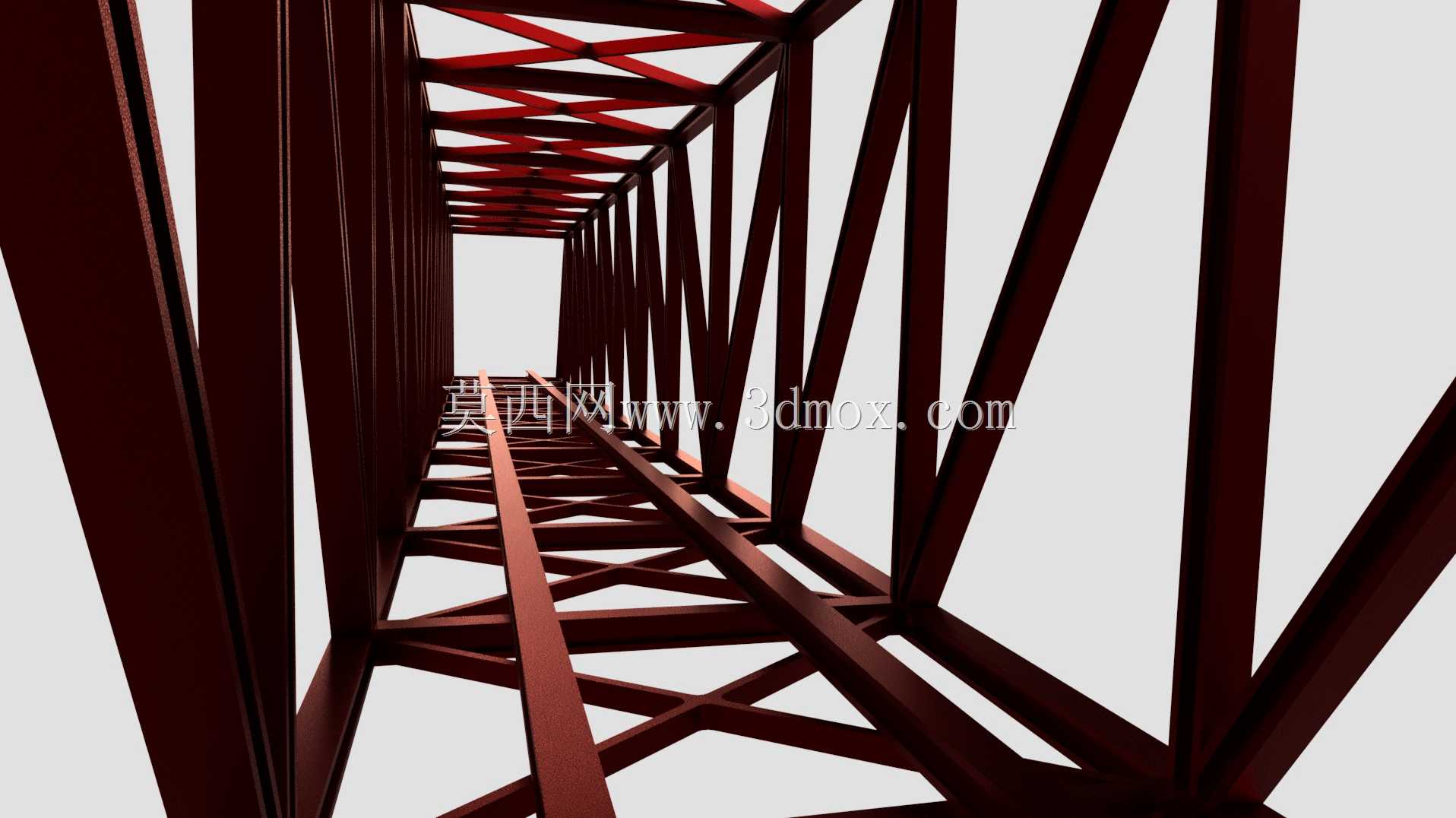

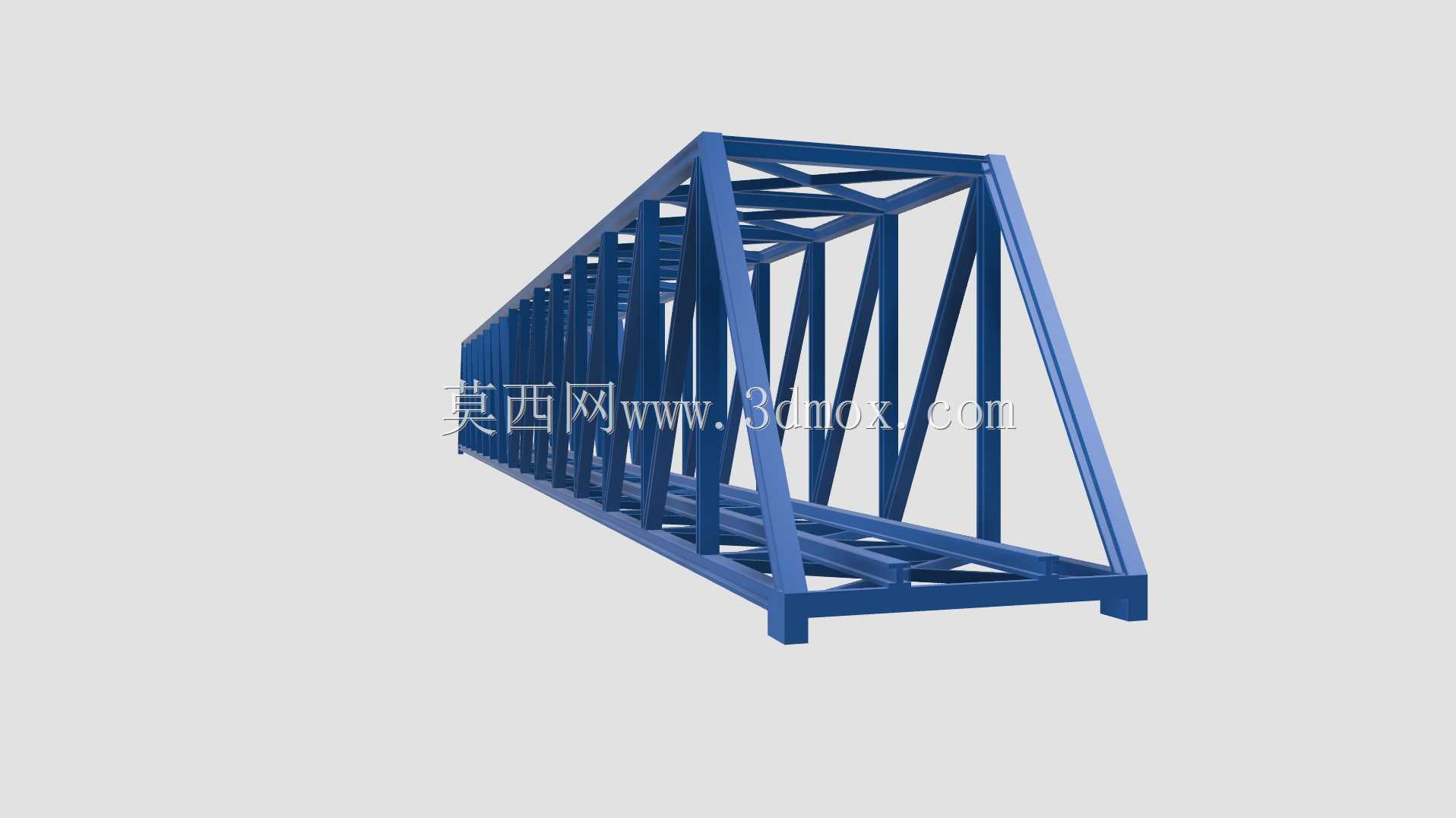

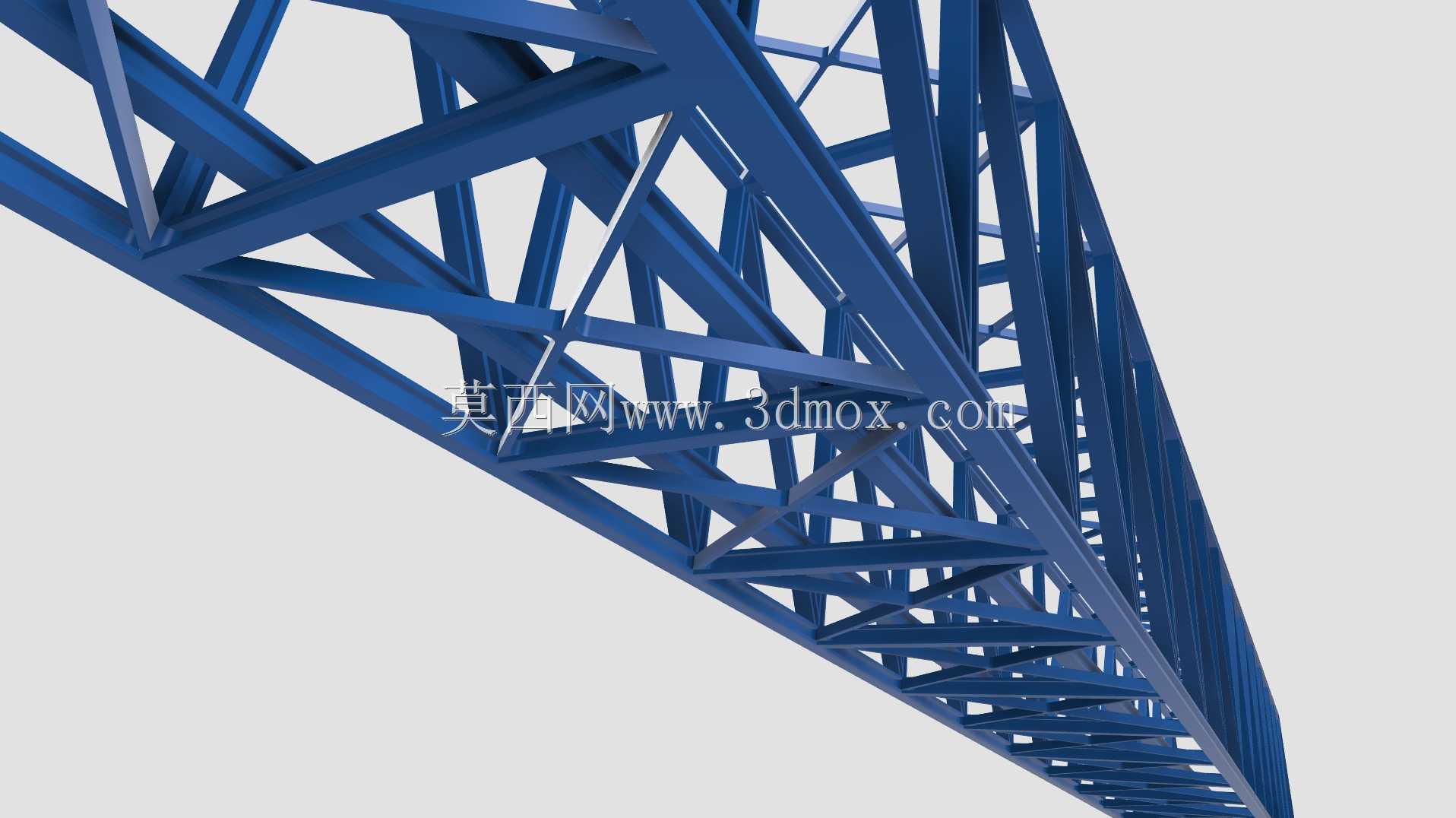

　　在小型跨径通行设施、教学试验验证场景以及轻量化临时通道搭建领域，钢桁架结构凭借受力路径清晰、材料利用率高、自重可控的优势，一直是结构选型阶段的优先方案之一。本次呈现的微型钢桁架桥结构，核心围绕小跨度下的荷载传递逻辑展开设计，整体采用对称式空间桁架布局，主承重弦杆沿通行方向通长布置，腹杆按照三角形稳定单元依次排布，抵消竖向荷载作用下的剪切与弯矩效应，避免局部杆件出现应力集中超限的问题。从实际应用场景来看，这类小尺寸钢桁架结构既可以作为工程力学教学中的实体试验载体，用于验证桁架结构在竖向均布荷载下的内力分布规律、节点变形特性，也可按比例放大后适配厂区轻型物料输送通道、景区人行便桥、施工场地临时跨沟步道的建设需求，

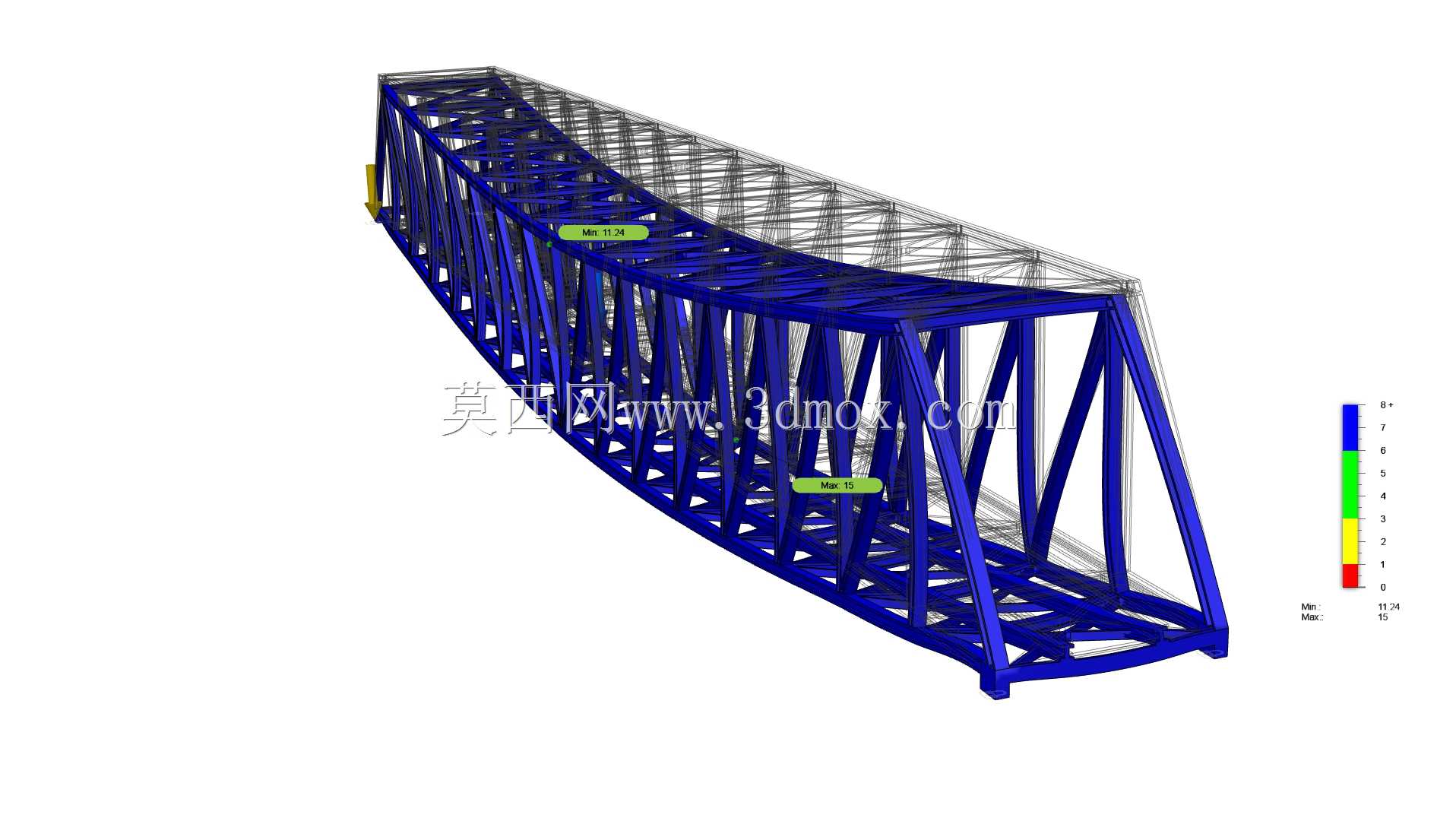

　　结构的模块化杆件设计也支持现场快速拼接，减少现场焊接作业量，降低安装阶段的人工成本与精度控制难度。设计阶段首先明确了通行净空边界，沿跨度方向的总长度控制在2米级别，相邻桁架片之间预留150毫米的间隙宽度，满足双轨道布置的通行需求，竖向净空高度设置为190毫米，保证通行过程中不会出现构件剐蹭问题。荷载取值方面，按照双轨道均布加载的工况设置100N的试验荷载，模拟小型移动载体通行时的最不利受力状态，杆件材料选用ABS工程塑料作为原型试验材质，通过有限元迭代计算调整杆件截面尺寸，将结构最小安全系数控制在11.24，确保在额定荷载作用下，所有杆件的应力水平均处于材料许用应力范围内，同时控制整体挠度变形量在允许阈值内，

　　避免出现过大的竖向变形影响通行稳定性。结构的节点设计采用刚接与铰接结合的处理方式，主弦杆与腹杆的连接节点通过一体化建模保证传力连续，避免节点处出现应力突变，上下弦杆分别承担受压与受拉的内力作用，斜向腹杆根据受力方向分别承担拉压轴力，横向连接杆件则用于平衡两侧桁架片的侧向变形，提升整体结构的抗侧扭刚度，避免在偏载作用下出现整体失稳问题。从建模逻辑来看，整个结构完全按照实际加工的装配逻辑搭建，每根杆件的截面尺寸、连接位置都预留了实际安装的公差余量，既可以直接导出工程图用于3D打印制作试验样件，也可以调整杆件材质参数替换为钢材截面，直接应用于实际工程的方案设计阶段。在荷载分析环节，建模过程中同步完成了荷载工况的边界条件设置，

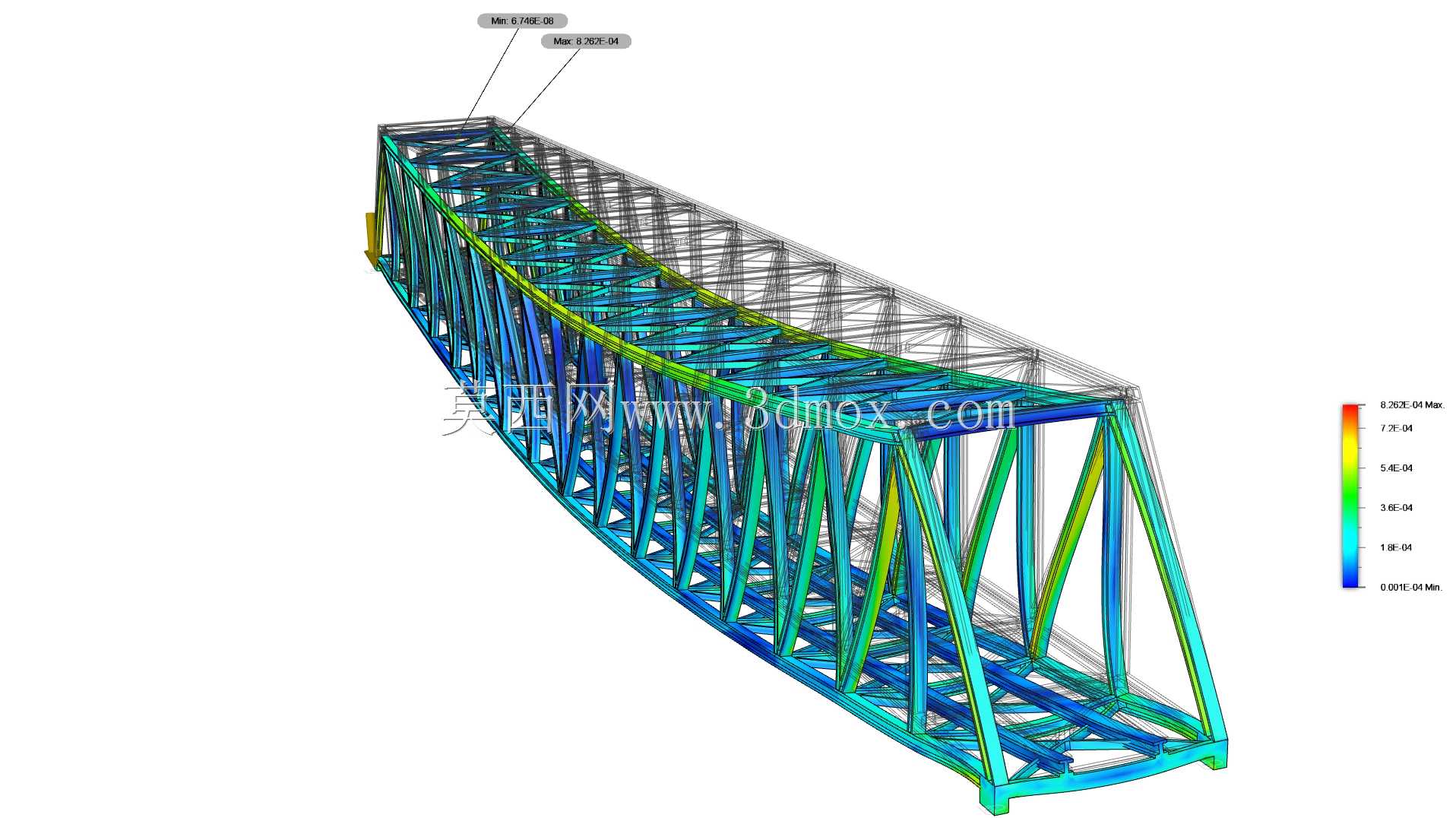

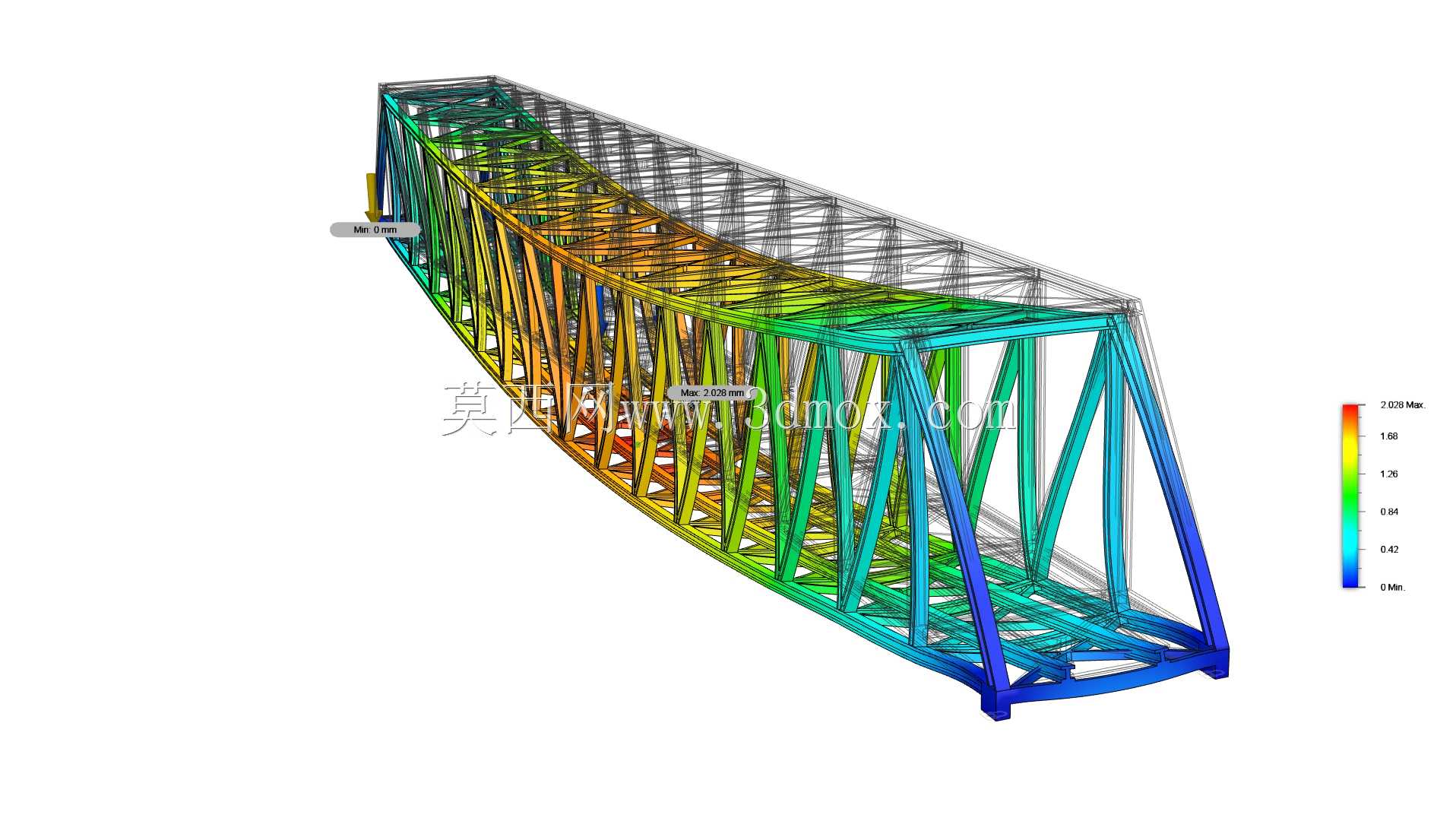

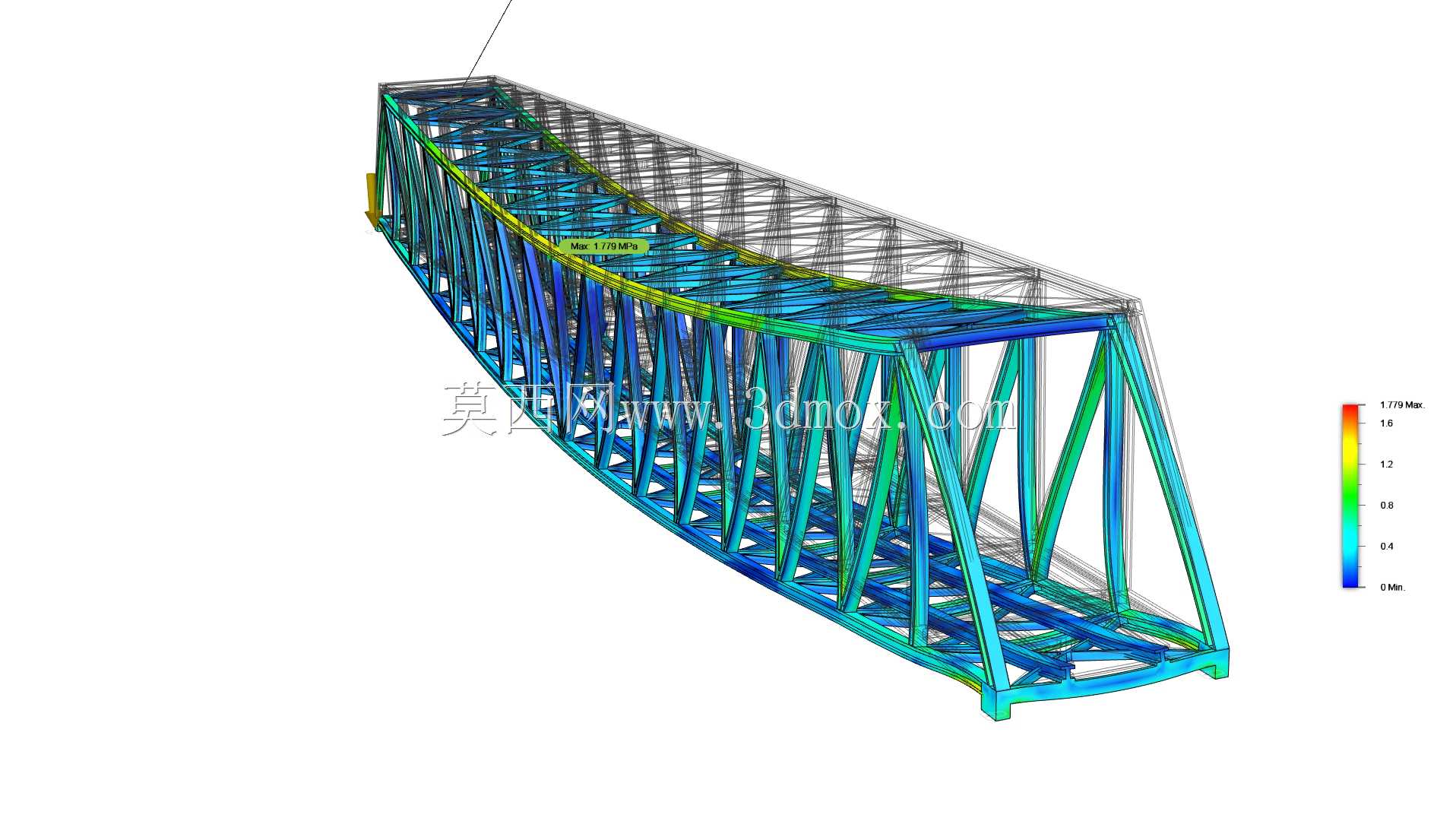

　　约束位置设置在桁架两端的支座处，模拟简支梁的受力支撑状态，荷载沿轨道方向逐点加载，可直观输出每根杆件的内力值、变形量以及安全系数分布，方便设计人员快速识别受力薄弱环节，针对性调整杆件的截面参数或者排布角度，实现结构轻量化与承载能力的平衡。这类小跨度桁架结构的设计核心，在于避免冗余杆件的布置，每一根腹杆的角度、位置都需要匹配内力传递的最优路径，既不能因为杆件过少导致局部应力超限，也不能因为杆件过多造成材料浪费、自重过大的问题，本次设计通过多轮迭代优化，在保证安全系数满足要求的前提下，尽可能缩减了非受力杆件的数量，让整体结构的受力逻辑更加清晰，也方便后续教学演示过程中，学习者可以直观理解桁架结构“以直杆代曲梁、以拉压轴力代弯曲应力”的核心受力原理。对于结构设计从业者而言，这类模型也可以作为桁架类结构设计的基础参考模板，根据实际项目的跨度、荷载、净空要求，等比例调整杆件参数、节点连接方式，快速衍生出适配不同场景的桁架结构方案，减少从零开始建模的重复工作量，同时内置的荷载分析逻辑也可以直接复用，只需要替换材料参数、荷载取值即可快速完成初步的结构验算工作。
