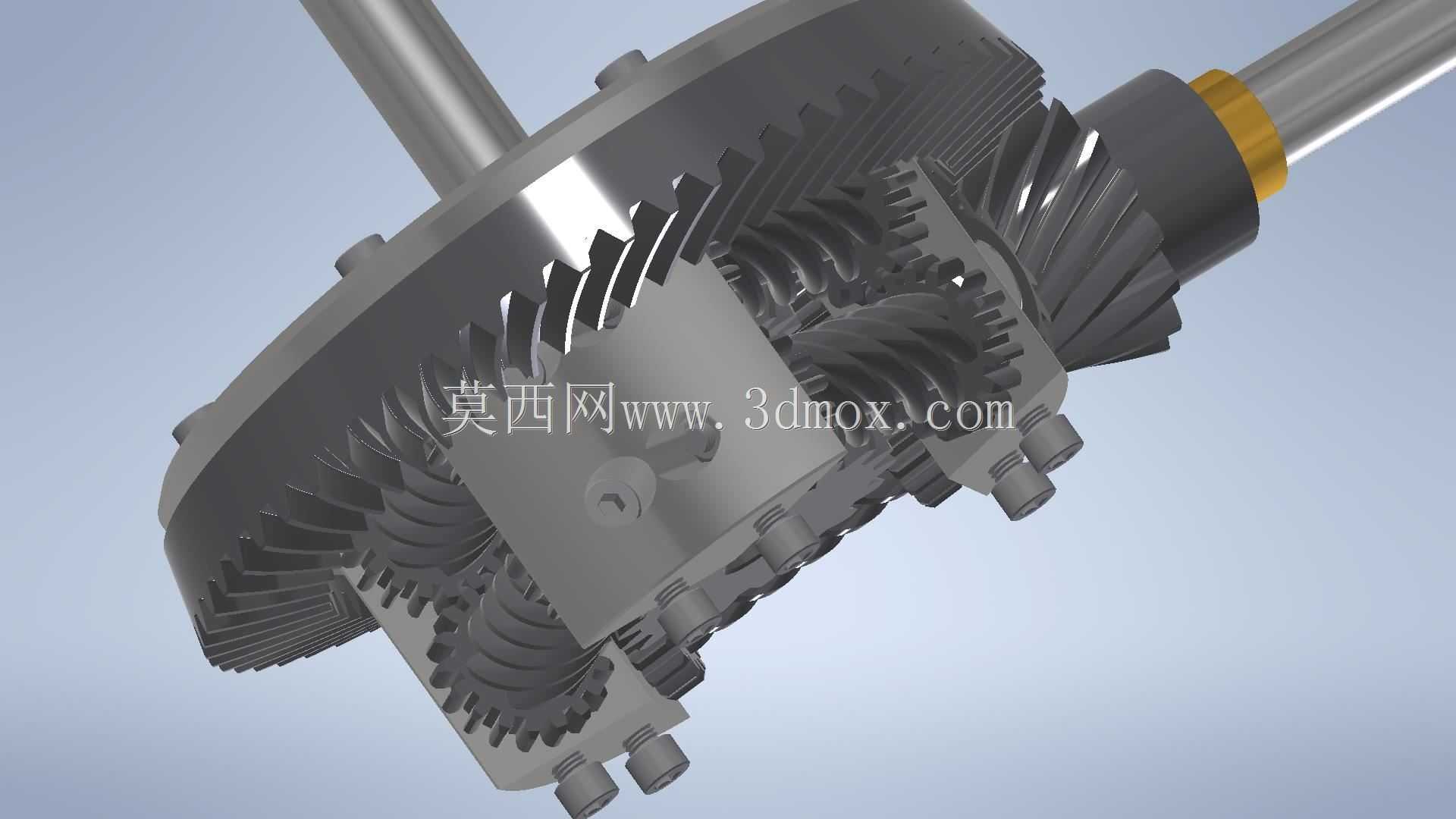

在乘用车辆、非道路工程作业车辆的动力传动链路中,差速机构是解决两侧驱动轮转速差、避免轮胎滑磨、保障转向平顺性的核心部件,托森差速作为扭矩敏感式自锁差速的典型结构,相比传统开放式差速器具备即时扭矩分配、无需额外电子系统介入的特性,在硬派越野车辆、高性能后驱轿跑的传动系统中应用广泛。这套差速传动结构的核心设计逻辑围绕蜗轮蜗杆啮合的不可逆传动特性搭建,区别于普通锥齿轮差速器依靠行星齿轮自转实现差速的原理,该结构通过多组蜗轮、蜗杆与前后主减速齿轮的啮合配合,在两侧驱动轮存在转速差时,利用蜗杆蜗轮传动的自锁特性自动限制高转速侧车轮的扭矩输出,将更多动力传递至抓地力更强的低转速侧车轮,从机械结构层面实现扭矩的自适应分配,无需依赖轮速传感器、

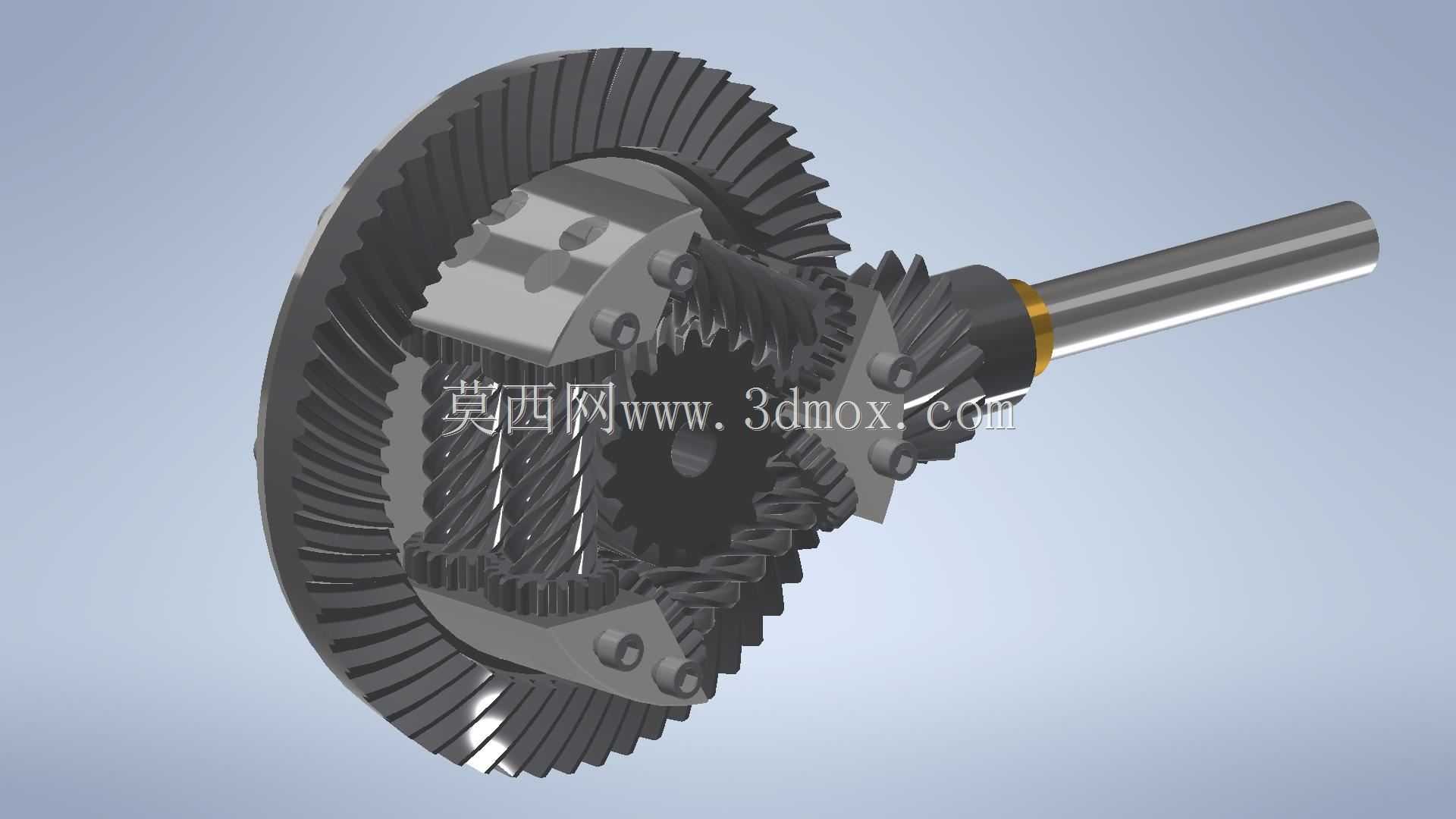

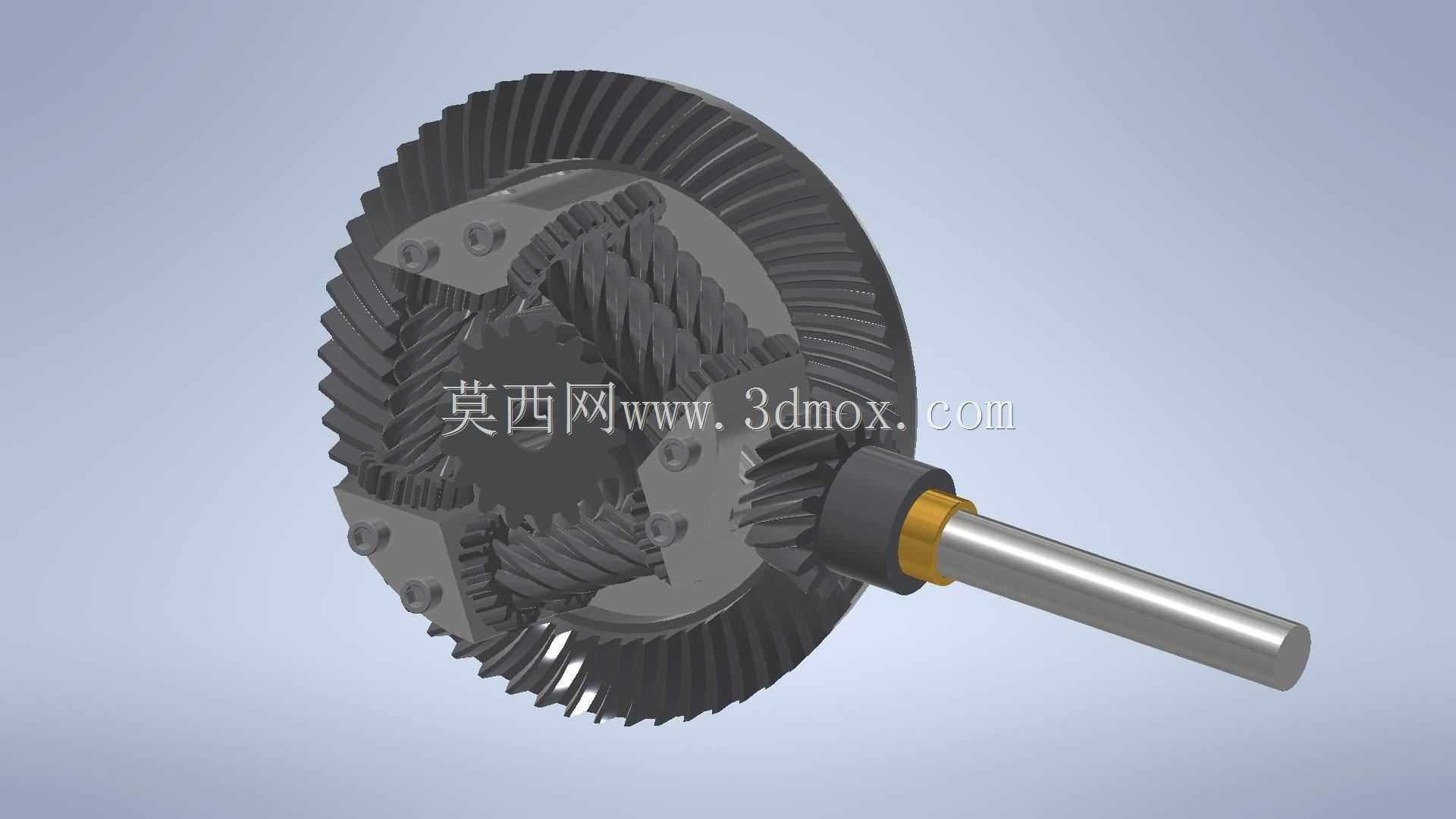

制动介入等电子辅助手段,响应延迟远低于电子限滑机构。从结构布局来看,整套机构以差速器壳体为安装基体,壳体外圈集成主减速从动锥齿轮,与动力输入端的主动锥齿轮啮合,承接来自变速器输出轴的动力输入,主动锥齿轮的轴段预留标准轴承安装位,可匹配常规圆锥滚子轴承实现轴向与径向定位,适配多数纵置后驱、四驱车型的主减速器安装腔体尺寸。差速器壳体内部沿圆周方向均匀布置多组行星蜗轮与对应蜗杆轴,每组蜗杆轴两端通过圆柱销与差速器壳体实现周向定位,蜗轮则与两侧半轴的输出齿轮啮合,当车辆直线行驶时,两侧半轴转速一致,蜗轮与蜗杆之间无相对转动,整套差速机构随壳体同步旋转,将动力等比例传递至两侧驱动轮,传动效率与传统开放式差速器基本持平;
当车辆转向或单侧车轮处于低附着路面出现打滑趋势时,两侧半轴产生转速差,此时蜗轮与蜗杆之间发生相对转动,借助蜗杆传动的反向自锁特性,高转速侧的扭矩传递路径被机械锁止,动力自动向低转速侧倾斜,可实现最高75%以上的扭矩转移,大幅提升车辆在非铺装路面、湿滑路面的通过能力。设计过程中需要重点关注蜗轮蜗杆的啮合侧隙与齿面接触强度,由于差速器工作过程中会承受交变冲击载荷,蜗轮齿面通常采用铜合金材质匹配钢制蜗杆,降低齿面磨损速率,同时各齿轮副的润滑通道需要在壳体上预留对应油孔,保障车辆行驶过程中齿轮油可充分进入啮合区域,避免高速工况下出现齿面胶合失效。安装边界层面,主减速从动锥齿轮的分度圆直径、主动轴的伸出长度、
两侧半轴齿轮的花键参数均参考主流纵置传动平台的通用尺寸设计,差速器壳体两端的轴承安装位直径匹配常规差速器轴承规格,可直接适配现有主减速器壳体的安装空间,无需对传动桥体进行额外改型。整套结构的运动逻辑经过装配验证,各运动部件之间无运动干涉,差速锁止动作的触发与转速差的变化线性对应,不会出现传统锁止式差速器的锁止冲击问题,在保障越野通过性的同时,兼顾铺装路面行驶的平顺性,既可以作为车辆传动系统设计的参考结构,也可用于机械原理教学中差速传动部分的演示模型,帮助设计人员直观理解扭矩敏感式差速器的工作过程与力传递路径。
