管架式三轮越野代步车三维结构设计

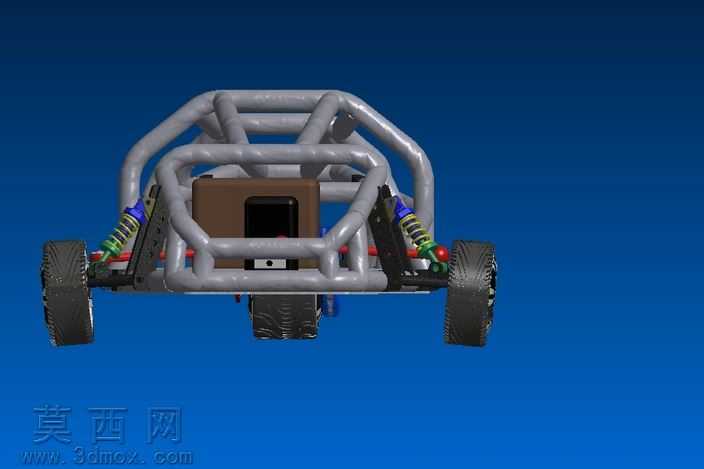

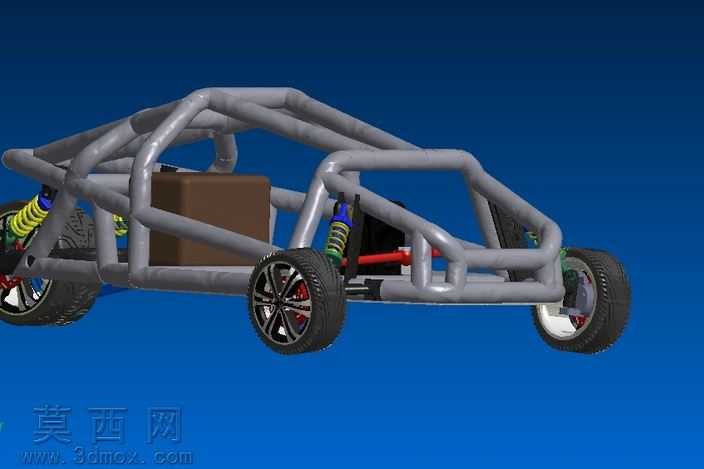

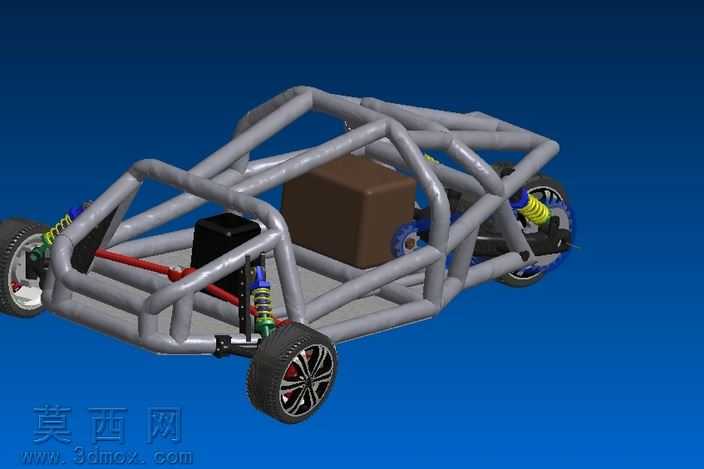

本作品为管架式三轮越野代步车的三维数字化模型，整体建模过程依托三维参数化设计软件完成，从整车布局规划到单个零部件建模均遵循机械设计规范，完整还原了越野三轮代步车的核心结构特征。建模阶段首先确定整车的轴距、轮距、离地间隙等核心参数，采用自底向上的建模逻辑，先完成单个标准件、结构件的独立建模，再通过装配约束完成整车总装，确保各部件之间的装配关系准确，不存在干涉错位问题。车架部分采用空间钢管桁架结构建模，每根钢管的管径、弯折角度、连接节点都按照越野承载需求设计，通过曲面与实体结合的建模方式还原钢管的弯折形态与焊接节点特征，精准呈现桁架结构的轻量化高刚性优势，车架预留了动力单元、驾乘空间、悬架安装的对应点位，布局紧凑合理。行走与悬架部分，前轮采用独立悬架结构建模，还原了减震器、转向节、控制臂、轮毂轮胎的完整结构，减震器的弹簧、阻尼筒结构细节清晰，后轮集成驱动与减震结构，轮胎表面还原了越野胎的块状胎纹特征，轮毂的辐条造型、刹车盘与卡钳的装配位置都做了精细化建模，能够直观呈现车辆的行走与减震工作逻辑。动力与储物部分，车架中部预留的动力安装位放置了模拟动力单元的箱体模型，驾乘区域的空间布局符合人体工程学设计，能够满足单人驾乘的空间需求。渲染阶段采用纯色深蓝色背景突出整车结构，金属材质的钢管车架赋予银灰色磨砂金属质感，减震弹簧做了明黄色的材质区分，轮胎采用黑色橡胶材质，轮毂做了亮面金属与黑色塑料的分色处理，不同部件的材质质感区分明确，能够清晰分辨各结构的功能属性。整体设计思路围绕轻量化越野三轮代步车的定位展开，在保证结构强度的前提下尽可能简化车架结构，降低整车自重，三轮布局兼顾了低速行驶的稳定性与狭窄路况的通过性，外露的管架结构既方便后期维护改装，也具备独特的机械美感，模型完整呈现了该类小型越野代步车从车架到行走系统的全部核心结构，可作为小型特种车辆设计、管架类交通工具结构学习的参考案例，各部件的参数化建模特征也支持后续的尺寸调整与结构优化，方便根据不同的使用需求调整整车参数。
