汽车排气歧管三维结构设计模型

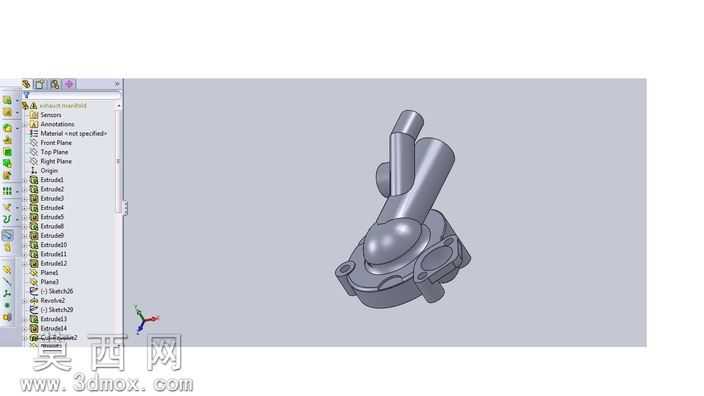

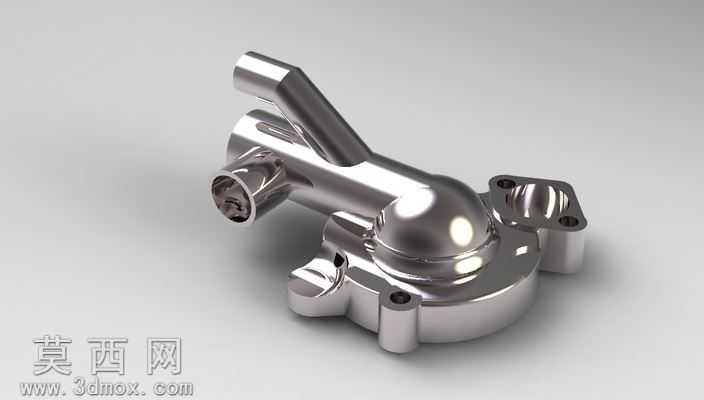

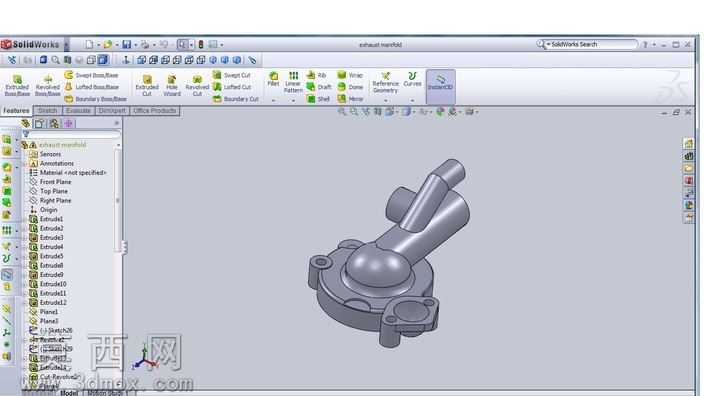

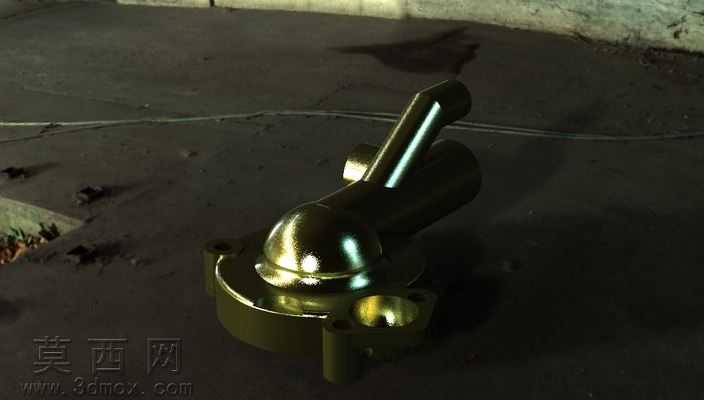

本模型为汽车排气歧管的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循汽车排气系统零部件的实际设计规范，完整还原了排气歧管的真实结构特征。建模初期先梳理排气歧管的功能逻辑：作为发动机排气系统的首要部件，其核心作用是将各气缸排出的废气汇集导入排气总管，因此建模时首先确定各支管的走向与交汇角度，保证各支管长度差控制在合理区间，避免排气干涉影响发动机工作效率。模型主体采用铸造型腔的结构设计思路，底座部分设置了均匀分布的安装凸台与螺栓孔位，凸台处做了加厚处理以保证安装强度，孔位尺寸严格匹配发动机缸盖的安装标准，同时在底座与支管衔接位置做了平滑过渡圆角，避免应力集中导致部件开裂。支管部分采用渐变管径设计，从与缸盖连接的进气端到交汇的出气端，管径逐步扩大以适配废气汇流后的流量变化，支管外壁做了均匀的壁厚处理，内壁保持光滑流线型，减少废气流动阻力，同时在支管弯折处采用大圆弧过渡，避免直角弯折造成的排气紊流。模型还还原了排气歧管上的附属安装结构，包括传感器安装座、辅助固定吊耳等细节结构，所有特征均采用实体建模完成，可直接用于后续的有限元分析、模具开模参考或装配模拟。材质设定上参考实际铸铁排气歧管的材质属性，渲染时采用哑光铸铁质感，清晰呈现部件的铸造表面特征与结构轮廓，各衔接处的倒角、拔模斜度都按照实际铸造工艺要求设置，保证模型具备实际生产参考价值，可用于汽车排气系统的结构教学、设计方案验证或相关零部件的研发参考。
