手抛发射式优化设计玻璃纤维无人机

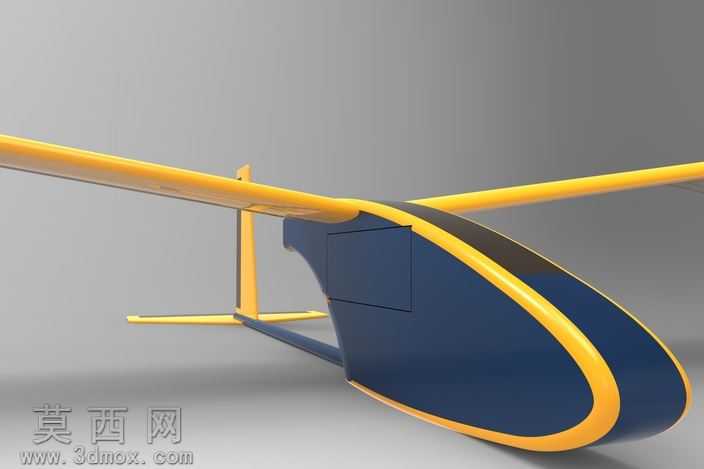

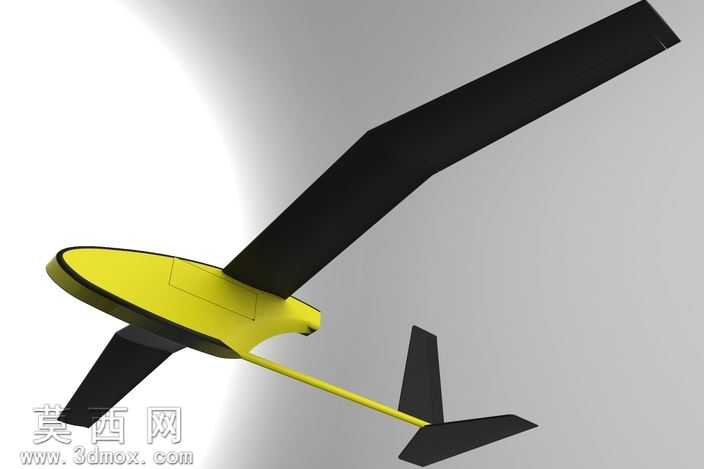

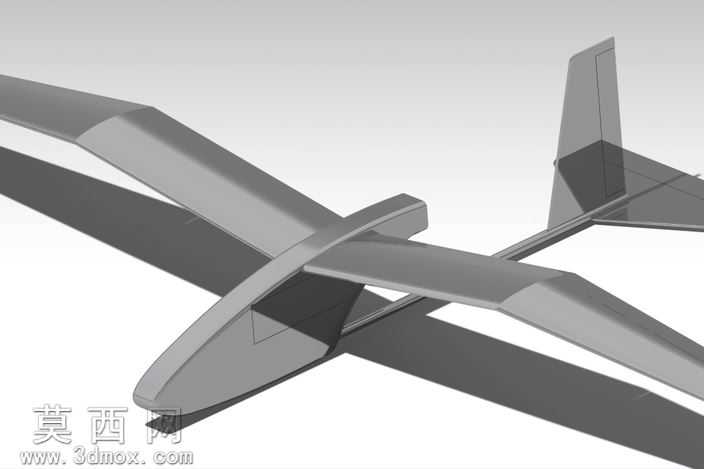

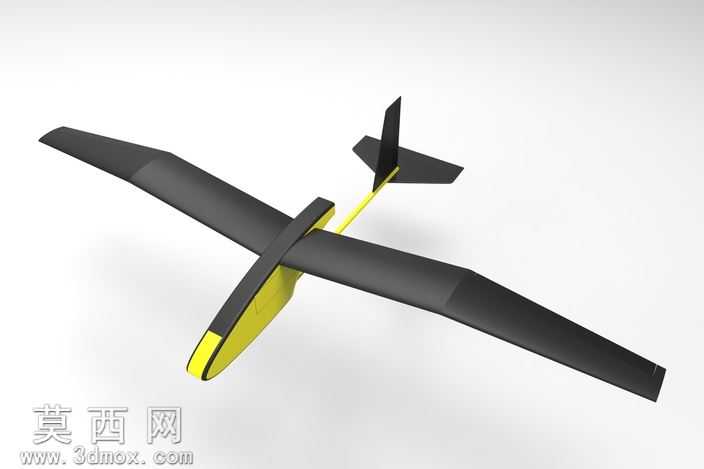

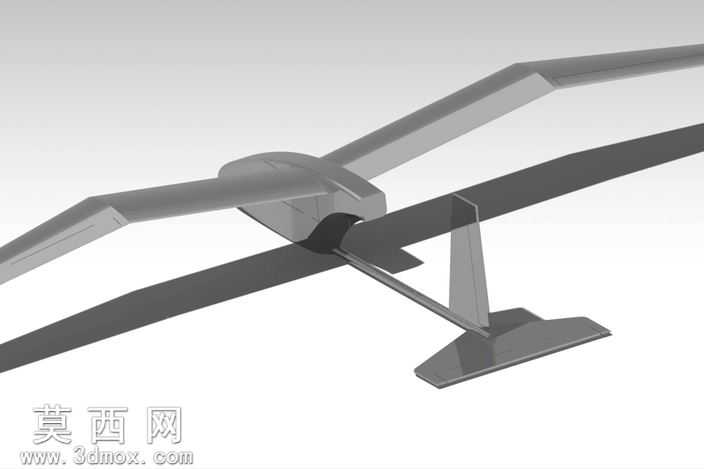

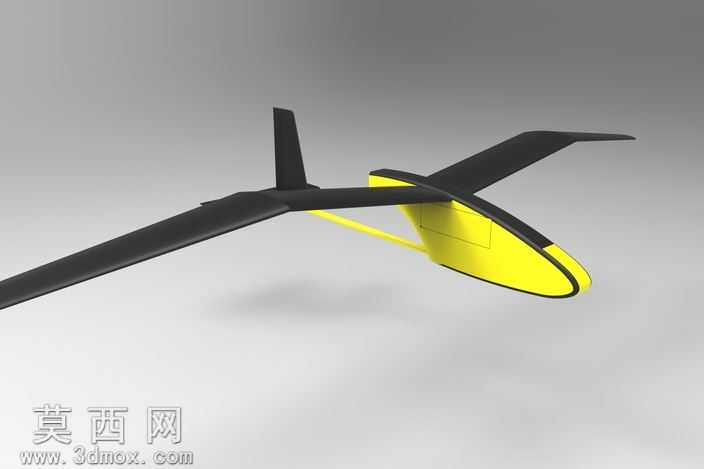

该三维模型为手抛发射式无人机，建模阶段以曲面流畅性为核心搭建逻辑，首先通过基准平面定位机身中轴线，绘制机身头部椭圆截面、中部矩形舱段截面、尾部收窄截面的多组轮廓草图，采用放样曲面命令生成连续顺滑的机身主体曲面，确保机身外表面无曲率突变，兼顾气动减阻需求与外观一体感。机翼部分采用上单翼布局，先绘制翼根、翼梢的翼型截面草图，通过曲面拉伸结合翼梢扭转参数调整生成机翼主体，再通过曲面修剪、缝合命令完成机翼与机身的过渡衔接，尾翼部分包含水平尾翼与垂直尾翼，同样采用曲面建模方式保证与机身、机翼的曲面连续性，整体建模过程中严格控制曲面公差，避免出现破面、重叠面等问题，为后续结构拆分与渲染输出提供合格的基础模型。材质设置阶段，机身主体外壳赋予深蓝色哑光复合材料材质，调整材质的粗糙度、反射率参数模拟玻璃纤维复合材料的表面质感，机翼、尾翼边缘以及机身轮廓包边赋予亮黄色高光泽工程塑料材质，通过材质颜色对比强化机身轮廓辨识度，座舱区域赋予半透明深色亚克力材质，调整材质的透明度、折射参数模拟透明舱盖的光学效果，渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出机身曲面的光影过渡，辅光源补亮暗部细节避免阴影死黑，背景采用中性灰色渐变背景，将视觉焦点集中在无人机本体上，最终渲染图清晰展现了模型的外观造型与材质质感。结构设计上，机身中部预留设备舱空间，可容纳飞控、电池等核心航电部件，机翼与机身采用一体化衔接设计减少装配间隙，手抛发射的定位决定了整机采用轻量化设计思路，选用玻璃纤维作为主体材料，在保证结构强度的前提下尽可能降低整机重量，适配手抛起飞的动力需求，整体造型无尖锐突出部件，既降低手抛发射时的操作风险，也能减少飞行过程中的空气阻力，尾部尾翼布局经过优化，保证手抛起飞后的飞行稳定性，避免出现失稳、偏航等问题，整体设计围绕手抛发射的使用场景展开，从造型、材质、结构多维度适配使用需求。
