手抛式小型固定翼侦察飞行器结构设计

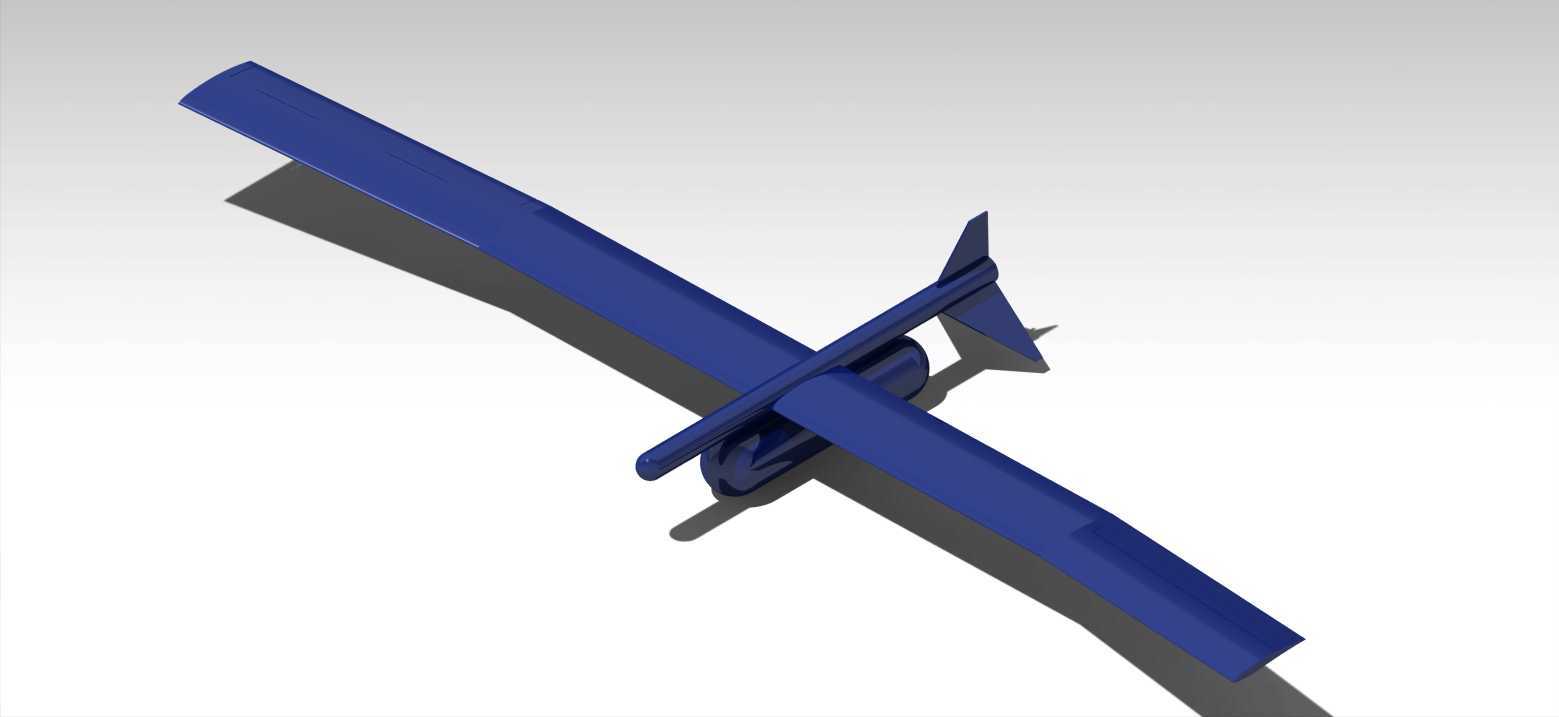

这款手抛起飞的小型固定翼飞行器，核心定位是单兵可携带的短程低空侦察作业载体，整体结构围绕无跑道快速部署的使用场景做了针对性优化，全机最大重量控制在4公斤级别，单人即可完成携行、组装、发射全流程操作，不需要额外的弹射架、起飞跑道等辅助设施，适合在野外复杂地形、城市狭窄街巷等缺乏起降条件的区域执行任务。从气动布局设计来看，采用了大展弦比上单翼构型，机翼与机身采用快拆式插接结构，携行状态下可将机翼、尾翼与机身主体拆分收纳进单兵背囊，作业时无需额外工具即可在一分钟内完成组装，机翼前缘做了加厚处理，能够承受手抛发射瞬间的冲击力，同时降低低速飞行状态下的失速风险，保障手抛起飞阶段的姿态稳定性。机身中段设置了任务载荷舱，可根据作业需求更换不同的功能模块，常规配置下可搭载可见光摄像模块完成区域航拍、地形勘察、目标巡查类作业，也可更换为小型传感模块完成特定区域的环境参数采集任务，舱体周边做了走线预留与减震结构设计，避免飞行过程中的振动影响载荷工作精度。尾翼采用常规平尾加垂尾的构型，垂尾设置在机身尾部上方，平尾与垂尾的舵面通过机身内部的连杆结构与前部控制舱连接，控制舱内预留了飞控系统、动力模块、供电模块的安装位，各模块的安装边界做了定位凸台设计，装配时可直接卡入对应位置，减少装配调试的工作量。动力模块采用后置推进式布局，螺旋桨设置在机翼后方的机身尾部位置，既可以避免手抛发射阶段螺旋桨触碰操作人员引发安全风险，也能减少前部机身、机翼对螺旋桨气流的干扰，提升动力利用效率。整机的重心位置设计在机翼弦长的三分之一处，恰好匹配手抛发射时的初始姿态，操作人员只需按照标准动作将飞行器沿水平方向稍带迎角抛出，飞行器即可自主进入初始爬升状态，不需要复杂的起飞阶段操控。机翼的翼型选用低速高升力翼型，能够在较低的飞行速度下提供足够升力，既可以降低手抛起飞所需的初速度，降低操作人员的发射门槛，也能让飞行器在低速巡航状态下保持更长的留空时间，适配短程小范围的作业需求。机身整体采用流线型修形，在机翼与机身的衔接位置做了整流过渡，减少飞行过程中的寄生阻力，机身下部做了平面化处理，在紧急迫降时可以直接接触地面滑行，降低机身结构的损坏概率，不需要额外配置起落架结构，进一步压缩整机重量与收纳体积。
