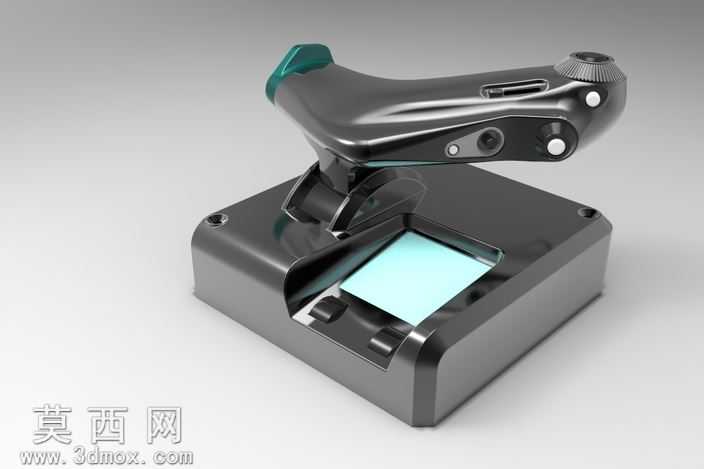

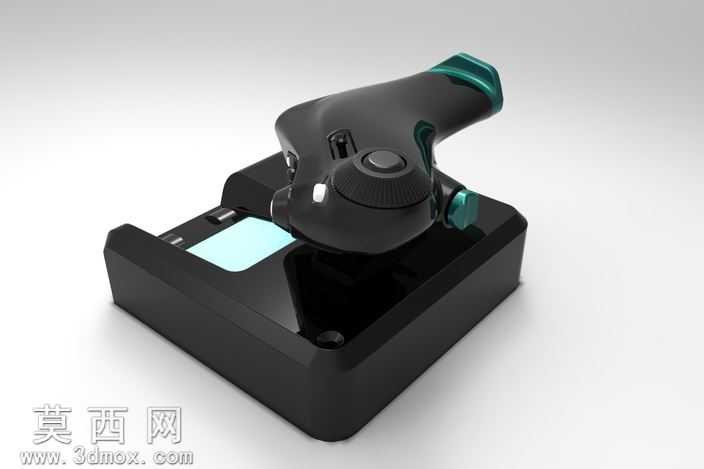

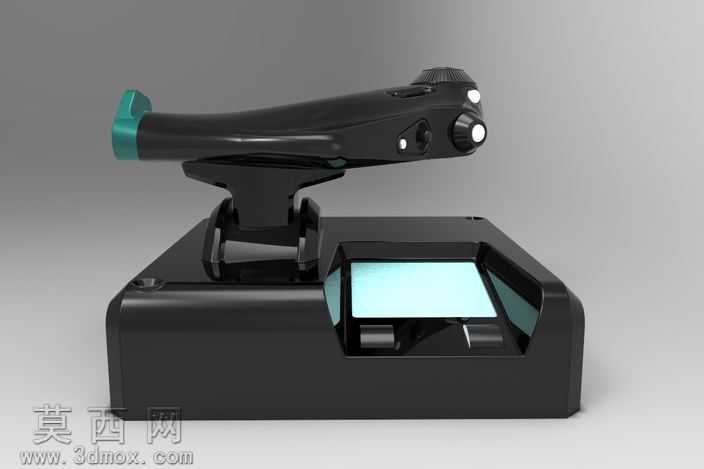

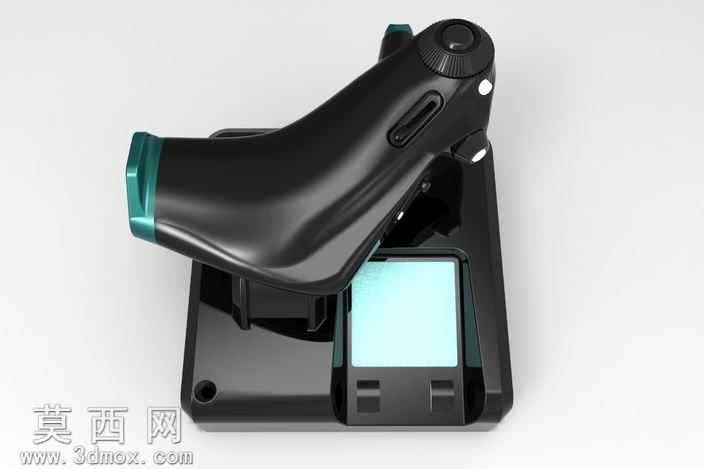

赛钛客X52飞行模拟油门操纵杆建模

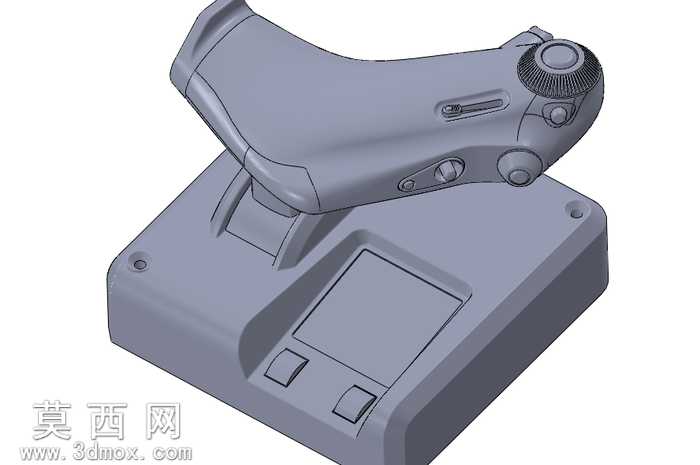

本作品为面向飞行模拟场景打造的油门操纵杆三维建模成果，整体建模过程以还原真实外设的操作逻辑与外观质感为核心目标，依托三维建模软件完成全结构的参数化搭建。建模初期先梳理操纵杆的整体结构逻辑，将产品拆分为底座支撑模块、摇杆握持模块、调节限位模块、功能按键模块四个独立部分，分别进行基准面定位与轮廓草绘，确保各模块的装配间隙符合真实产品的公差要求，避免后续装配出现干涉问题。底座部分采用带圆角的立方体作为基础轮廓，对底座表面的显示屏安装槽、功能按键沉台、摇杆连接支座分别进行切除拉伸与凸台搭建，精准还原底座表面的阶梯式结构，同时对底座边缘做不等半径圆角处理，模拟真实产品的注塑外壳圆润触感。摇杆握持部分参考人体工学握持曲线进行放样建模，先绘制不同截面的轮廓曲线，通过引导线连接生成流畅的握持曲面，对摇杆顶部的旋钮调节结构、侧面的功能按键、指托位置的防滑纹理分别做细节刻画，其中顶部旋钮采用滚花纹理建模，通过圆周阵列的方式生成均匀的防滑齿结构，还原真实旋钮的操作触感细节。材质与渲染阶段，针对不同部件匹配对应的材质属性：底座与摇杆主体采用亮面黑色工程塑料材质，调整反射光泽度参数模拟硬质塑料的高光质感，顶部指托位置采用半透明墨绿色塑胶材质，添加轻微的次表面散射参数还原软胶材质的通透感，金属连接件部分采用拉丝不锈钢材质，调整金属粗糙度与各向异性参数模拟金属部件的磨砂反光效果，底座上的显示屏部分添加自发光材质，模拟屏幕点亮时的淡蓝色发光效果。结构设计上还原了操纵杆的俯仰调节连接结构，在摇杆与底座的连接位置搭建铰接支座与限位卡扣结构，确保模型可模拟真实的油门推拉操作行程，各按键部件均做独立实体建模，可支持后续的结构拆解与爆炸图制作。整个建模过程兼顾外观还原度与结构合理性，所有曲面均做连续性检查，避免出现破面、褶皱等建模问题，模型可直接用于渲染展示、3D打印验证或者模拟场景的外设素材使用，完整还原了赛钛客X52油门操纵杆的工业设计细节与功能结构特征。
