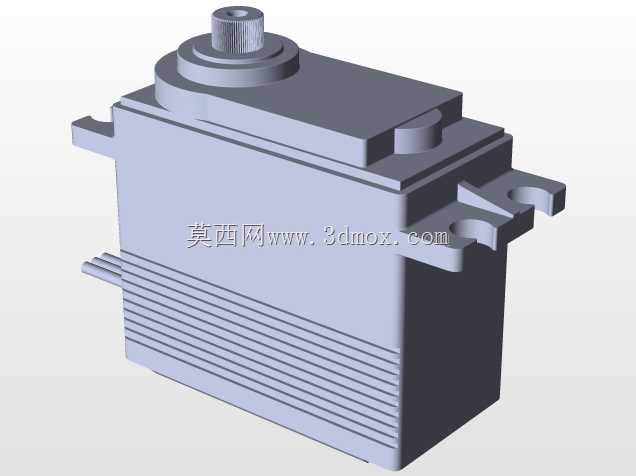

HITEC HS7955TG舵机结构三维建模

在航模飞控、小型机器人关节驱动、遥控车转向执行这类需要精准角度控制的场景里，大扭矩金属齿轮舵机一直是核心执行部件，本次逆向建模的HITEC HS7955TG就是这类应用里的经典型号。做这类舵机的结构建模，首先要明确安装边界的约束：舵机主体两侧带安装耳的凸台是核心安装基准，两个安装孔的中心距、耳片厚度、孔位公差都要和实物匹配，不然装到机架上会出现孔位错位、固定后受力不均的问题，很多新手建模时容易忽略安装耳的倒角和根部加强筋，实际装配时就会和机架的安装槽产生干涉。从功能结构来看，这款舵机顶部的输出花键轴是动力输出端，花键的齿形、轴伸长度、轴端的螺纹孔尺寸直接决定了舵机摇臂的适配性，建模时花键的齿距要和标准金属舵机摇臂匹配，不然摇臂装上去会出现旷量，直接影响控制精度。舵机侧面的散热筋结构不是装饰，持续大扭矩输出时，内部驱动电路和电机的热量要通过壳体的散热筋散出，建模时筋条的高度、间距、排布方向都要还原实物，不能随意简化，不然做热仿真时会出现明显的参数偏差。建模过程中要注意，除了齿轮尺寸因为逆向测绘的精度限制存在偏差外，壳体的外形轮廓、出线口的位置和尺寸、顶部电位器仓的凸台结构都要和实物一致，出线口的倒角要做出来，避免穿线时割伤线材绝缘层。从实际选型角度看，这款舵机的主体长宽高尺寸要符合常用1:8遥控车、小型六足机器人的舵机安装仓尺寸，壳体侧面的定位凸台要和安装座的定位槽对应，保证安装后输出轴的中心高和设计值一致，不会出现传动连杆的角度偏差。做这类执行部件的建模，不能只做外观曲面，要把内部的腔体预留出来，方便后续做装配验证时检查电机、控制板、齿轮组的排布是否合理，壳体的壁厚也要还原实物的工程塑料厚度，做结构强度仿真时才能得到贴近实际的结果。很多人做舵机建模时会把底部的密封槽漏掉，实际舵机壳体上下盖之间是有密封胶条槽的，这个结构直接影响舵机的防尘防水性能，哪怕是逆向建模也要把这个细节还原，不然模型用于整机装配验证时，会忽略密封件的安装空间，导致后续打样时出现上下盖合缝不严的问题。
