赛事颁奖用双耳金属奖杯结构设计

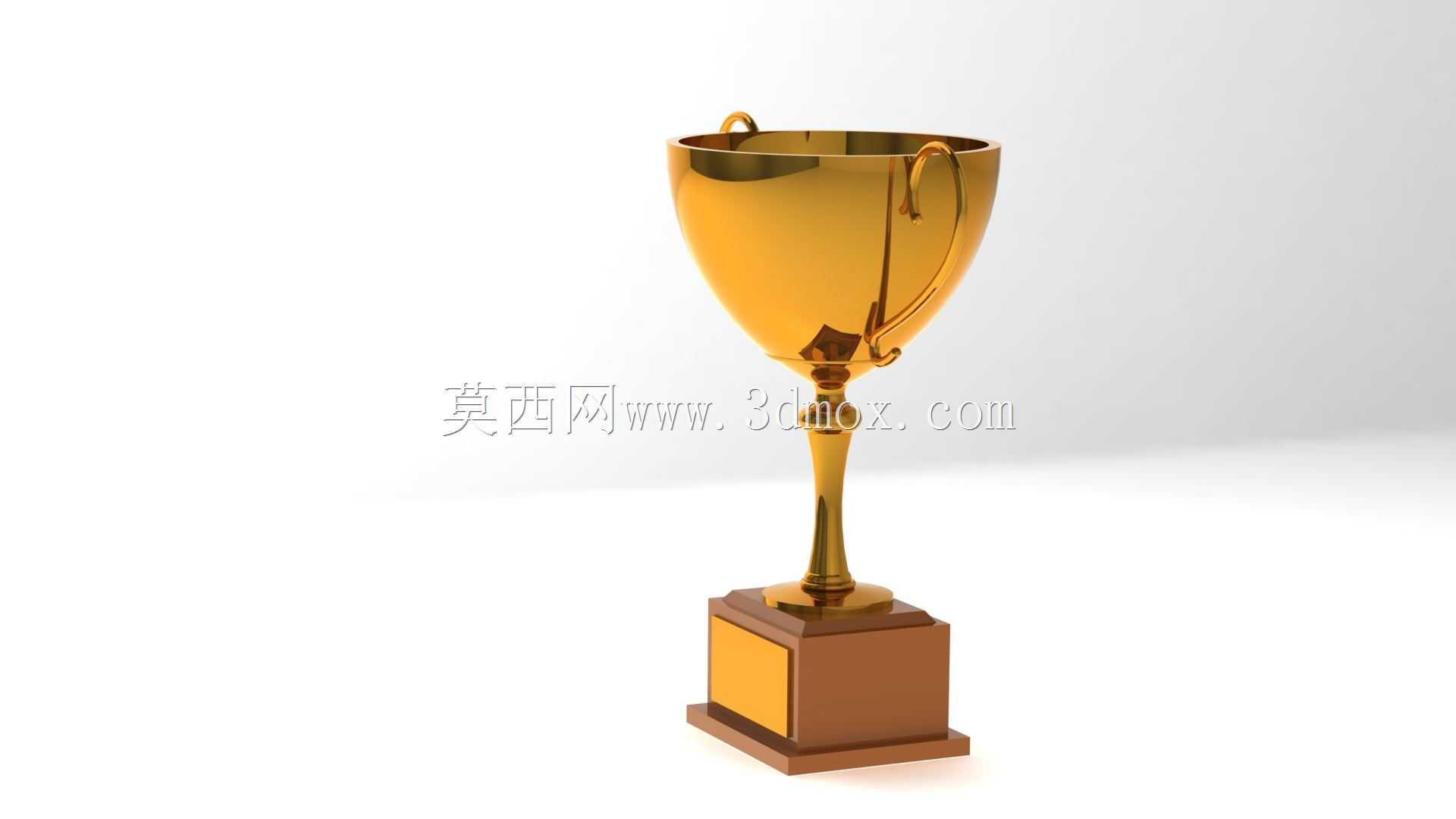

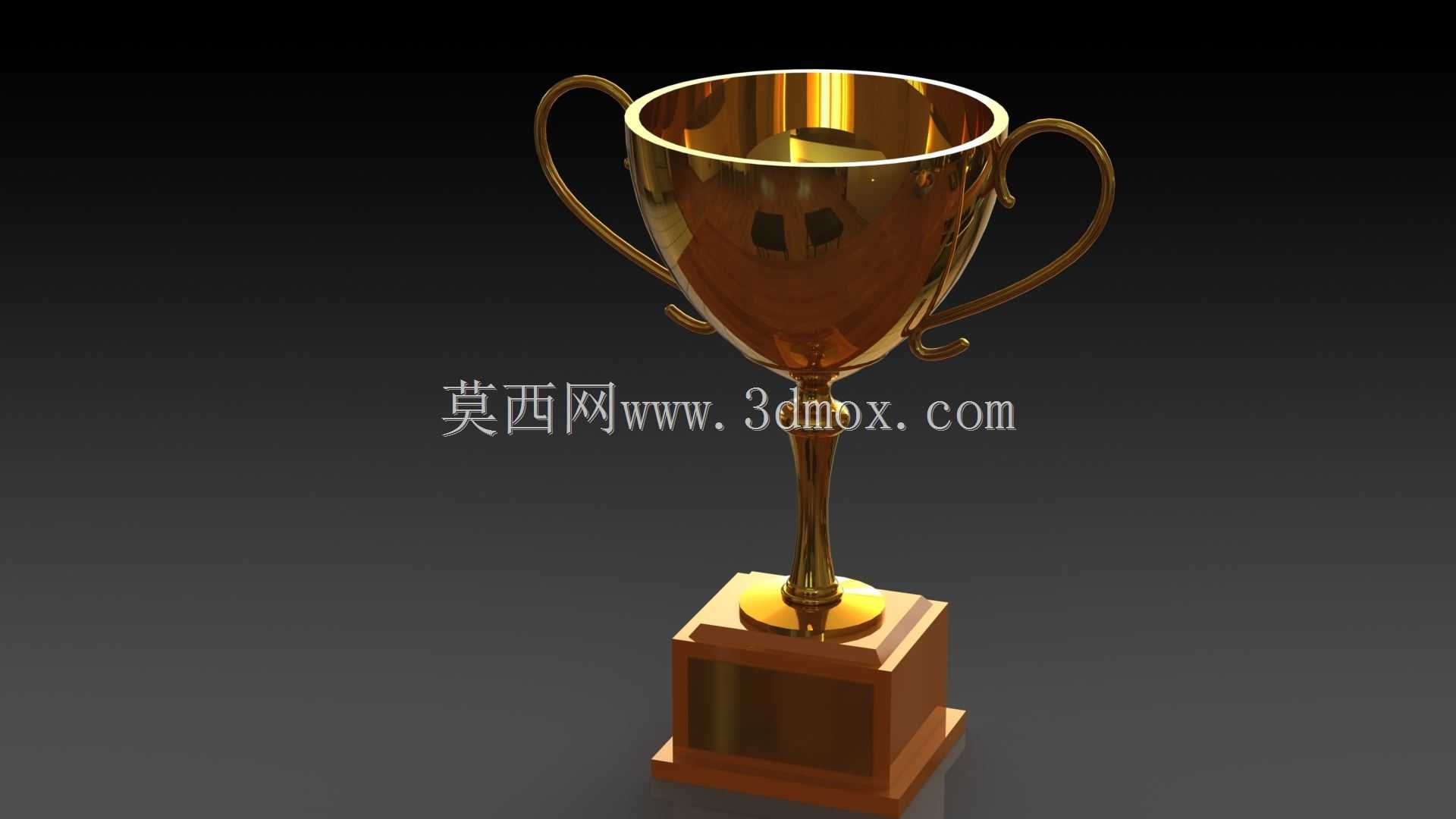

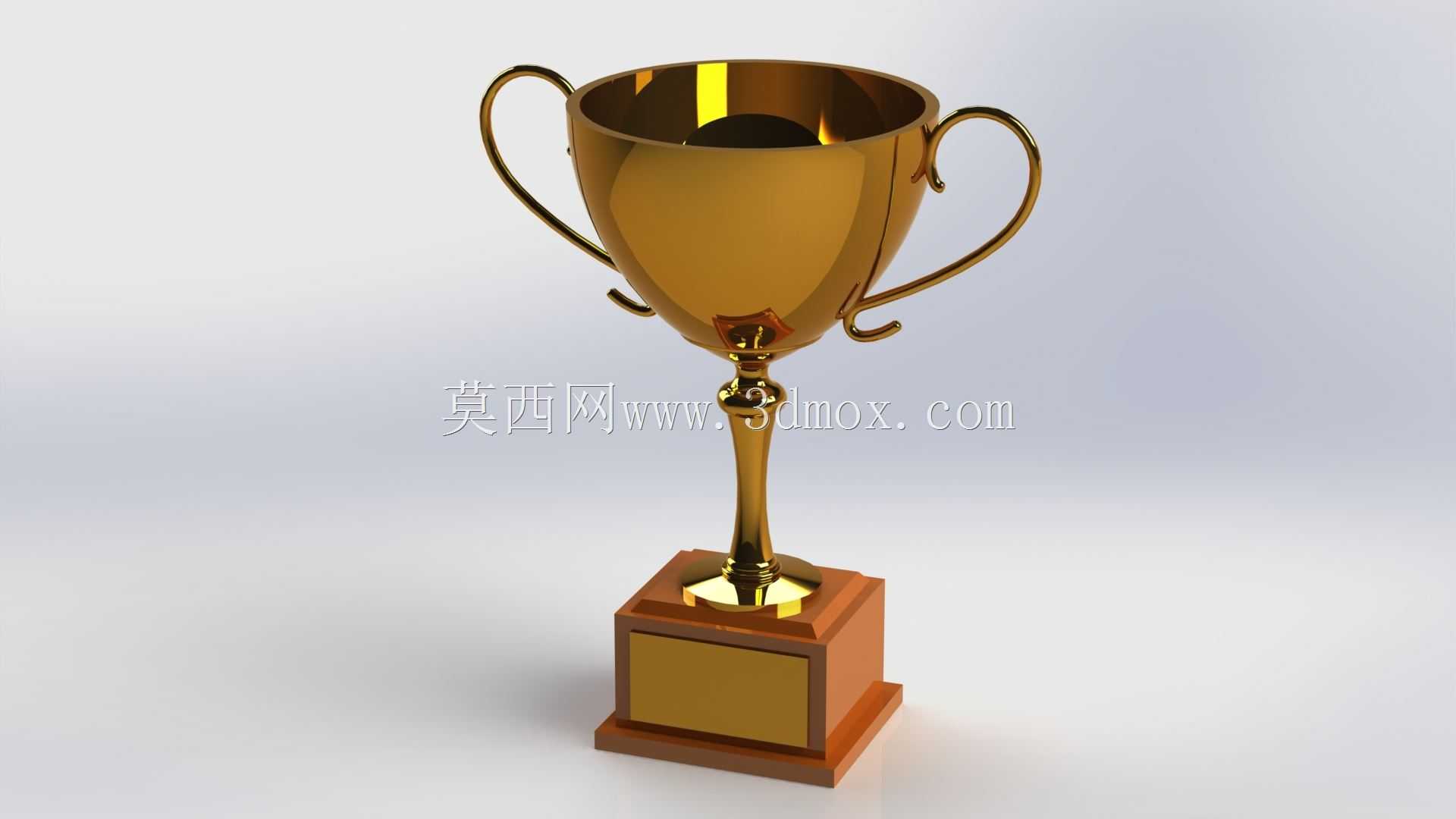

　　这款奖杯的结构设计首先围绕颁奖场景的实际使用需求展开，日常应用覆盖体育赛事、行业评优、企业年会、技能竞赛等各类需要荣誉表彰的场合，既可以作为颁奖环节的即时授奖道具，也能够长期放置在办公桌面、荣誉展柜中作为荣誉留存载体。从结构拆分来看，整体分为杯身、连接立柱、底座三个核心功能段，杯身采用敞口收腰的杯型设计，两侧对称布置弧形双耳把手，把手的曲率经过反复调整，既保证颁奖环节手持传递时的握持贴合度，也兼顾视觉上的对称平衡感，杯身内部做了等壁厚的中空处理，在保证金属质感视觉效果的同时，有效控制整体重量，避免长时间手持或摆放时出现过重易倾倒的问题。杯身与立柱的连接位置做了嵌入式的定位轴结构，装配时可以直接对准卡槽完成定位，

　　不需要额外的粘接辅助就能保证同轴度，避免出现杯身歪斜的装配误差。立柱部分采用分段式的变径设计，上段做收窄处理衔接杯底的定位结构，中段做圆润的鼓型过渡，下段做扩口结构衔接底座，每一段的过渡位置都做了圆角倒钝处理，没有尖锐的棱角，既避免日常拿取时划伤手部，也让整体线条更流畅协调。底座采用方形层叠结构，上层是与立柱衔接的金属定位台，下层是木质的方形基座，基座正面预留了嵌入式的铭牌安装位，可以直接粘贴或嵌入刻字铭牌，不需要额外对底座进行二次打孔加工，基座的底部四个角做了微小的倒角处理，放置在光滑的玻璃或木质桌面上时不会刮伤接触面，同时方形底座的接地面积经过核算，整体重心落在底座接地范围的中心区域，即使受到轻微的侧向触碰也不会轻易倾倒。

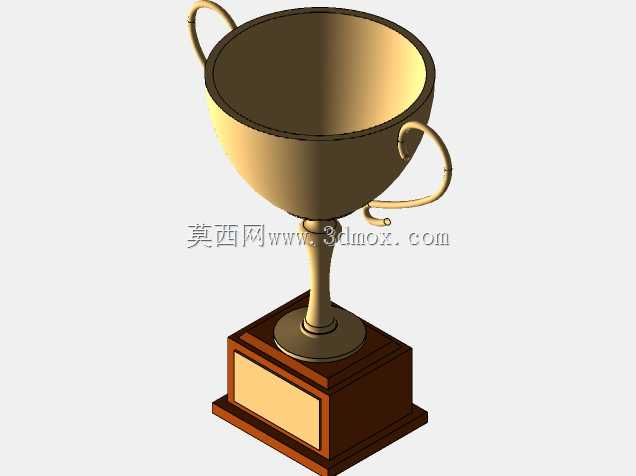

　　设计过程中首先确定了整体的高度比例，杯身高度占整体高度的五成左右，立柱占三成，底座占两成，这个比例既符合大众对奖杯造型的视觉审美习惯，也保证了摆放时的稳定性，双耳的向外延伸宽度控制在杯身最大直径的1.2倍以内，避免多座奖杯并排摆放时出现把手互相干涉的问题。杯身的曲面建模采用放样加曲面填充的方式完成，先绘制不同高度位置的截面轮廓线，调整每个截面的圆心同轴度后生成基础曲面，再对把手位置做曲面剪裁和过渡处理，保证把手与杯身衔接位置的曲面G2连续，不会出现明显的拼接棱线，渲染时可以呈现出均匀的金属反光效果。立柱部分的建模优先保证各段的同轴度，所有回转特征都采用同一基准轴生成，避免后续出工程图时出现基准不统一的加工误差，

　　底座的木质部分与金属定位台之间采用止口配合结构，金属台的下沿做凸止口，木质基座的上沿做对应的凹止口，装配时可以直接扣合，配合间隙控制在0.1mm以内，既方便拆装，也不会出现松动错位的问题。从实际使用的角度考虑，奖杯的所有外露边缘都做了R0.5以上的圆角处理，没有加工毛刺的残留风险，金属表面可以根据需求做镀金、镀铜或者烤漆处理，木质底座可以搭配胡桃木、榉木等不同材质的饰面，适配不同等级赛事的预算和风格需求。在安装边界方面，单座奖杯的接地尺寸控制在100mm见方以内，常规的荣誉展架层板、办公桌面都可以轻松放置，不需要预留额外的安装固定空间，整体重量控制在1kg以内，单人单手握持即可完成传递、摆放操作，不需要额外的辅助搬运。建模过程中对各个配合面的公差做了明确设定，金属件之间的配合采用H7/h6的间隙配合，金属与木质件的配合适当放大间隙，考虑木质材料的温湿度变形量，避免温湿度变化时出现木质件膨胀顶裂金属连接位的问题。
