方形嵌入式工业排风换气扇结构设计

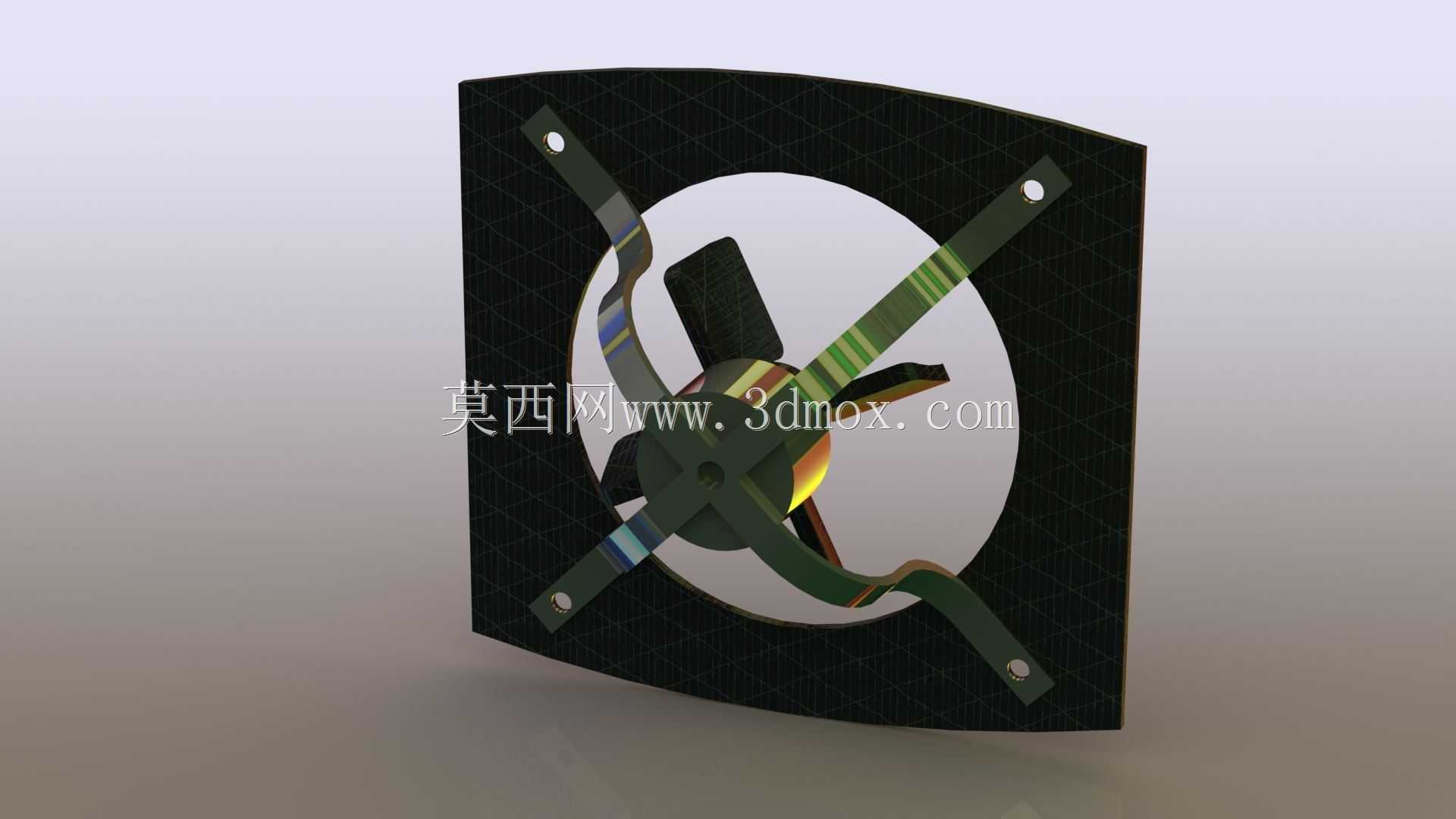

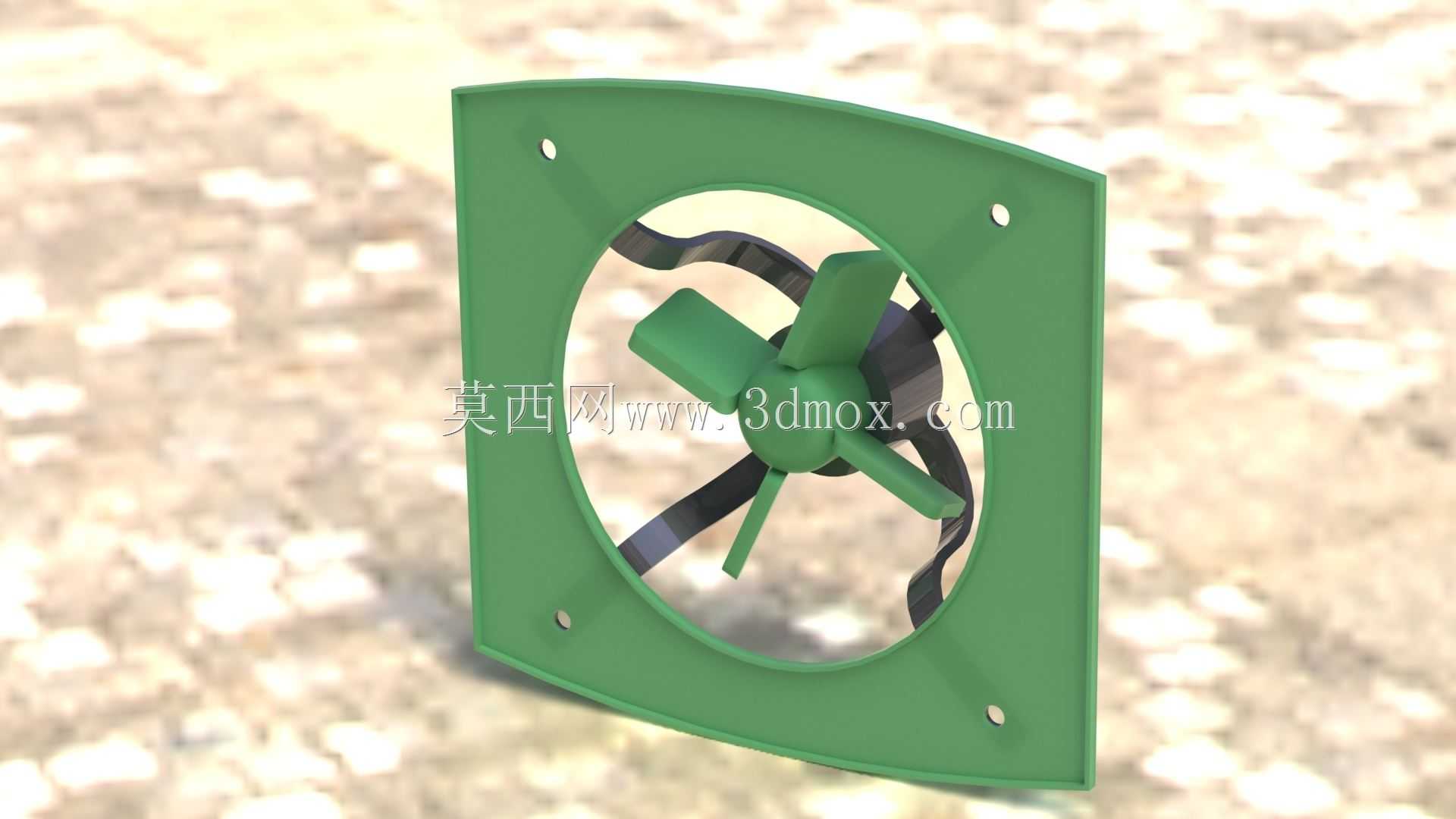

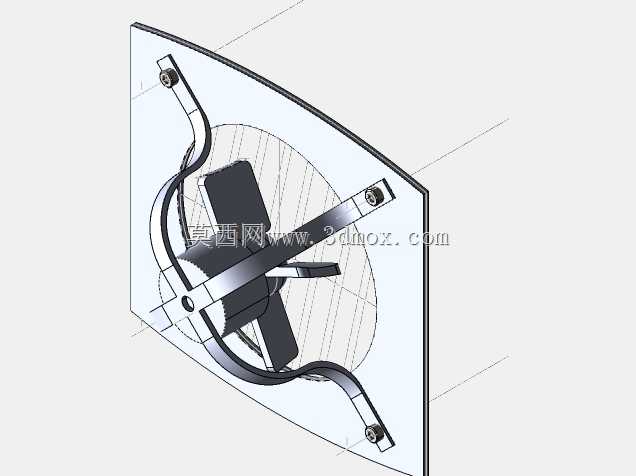

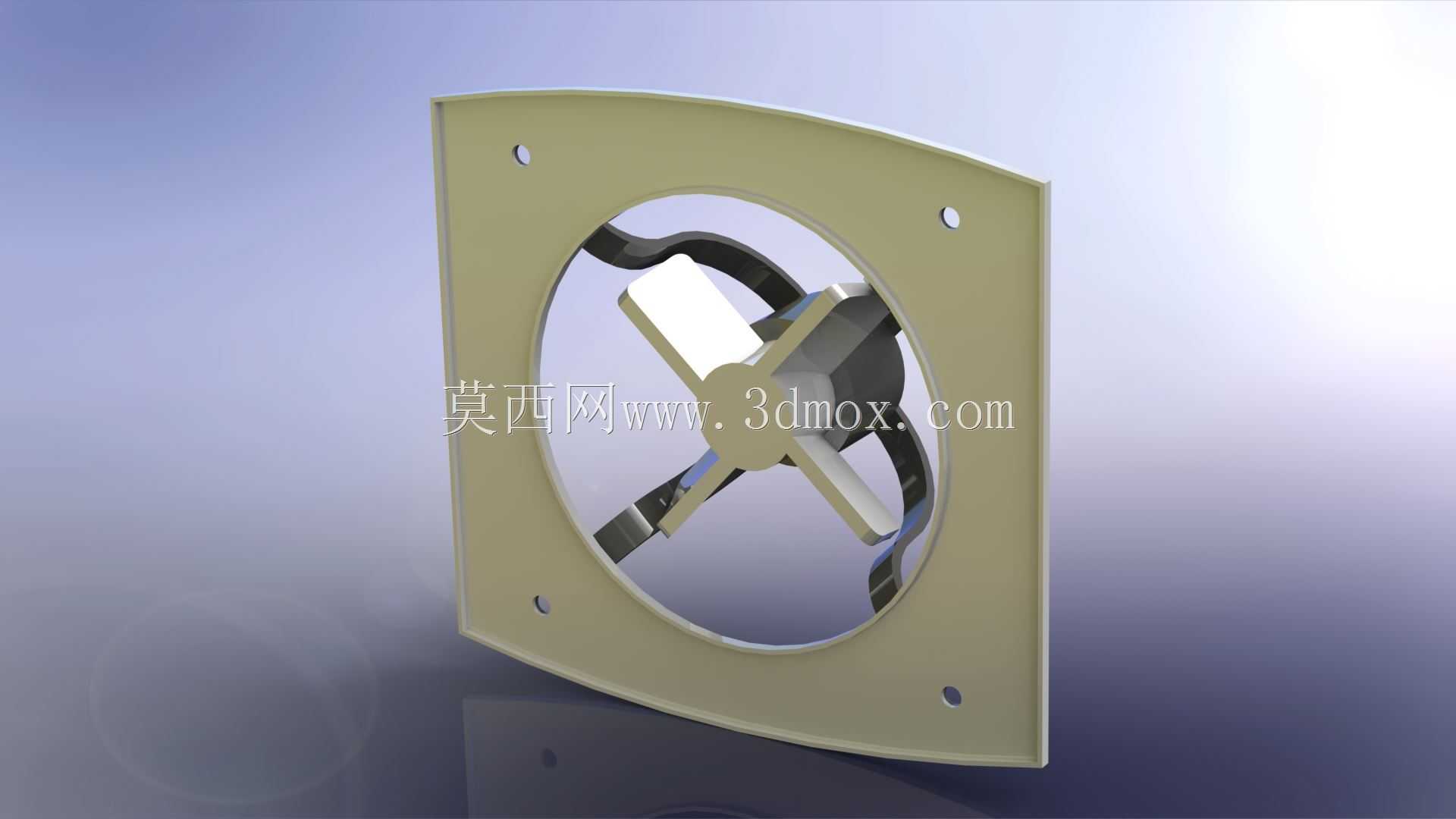

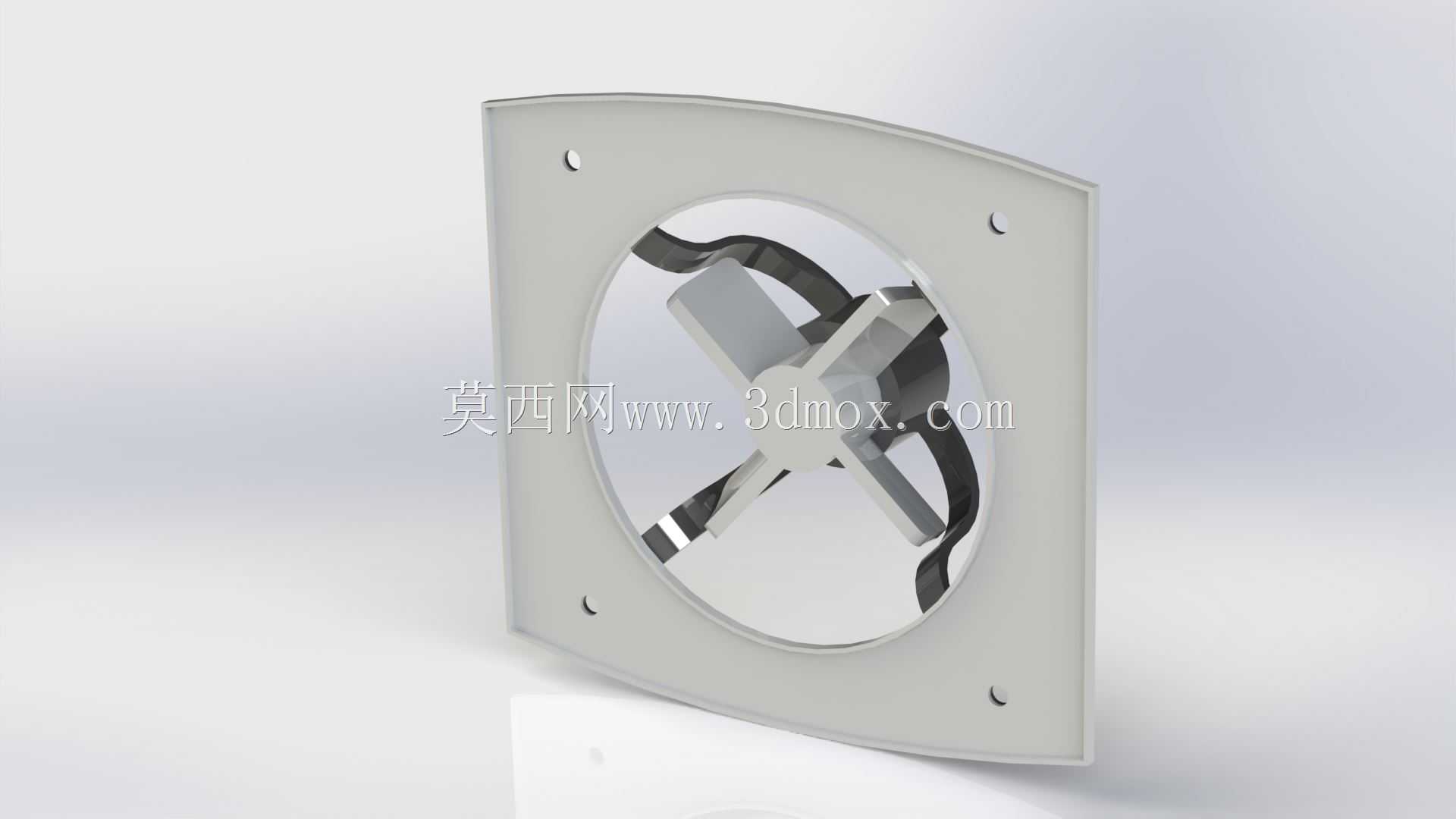

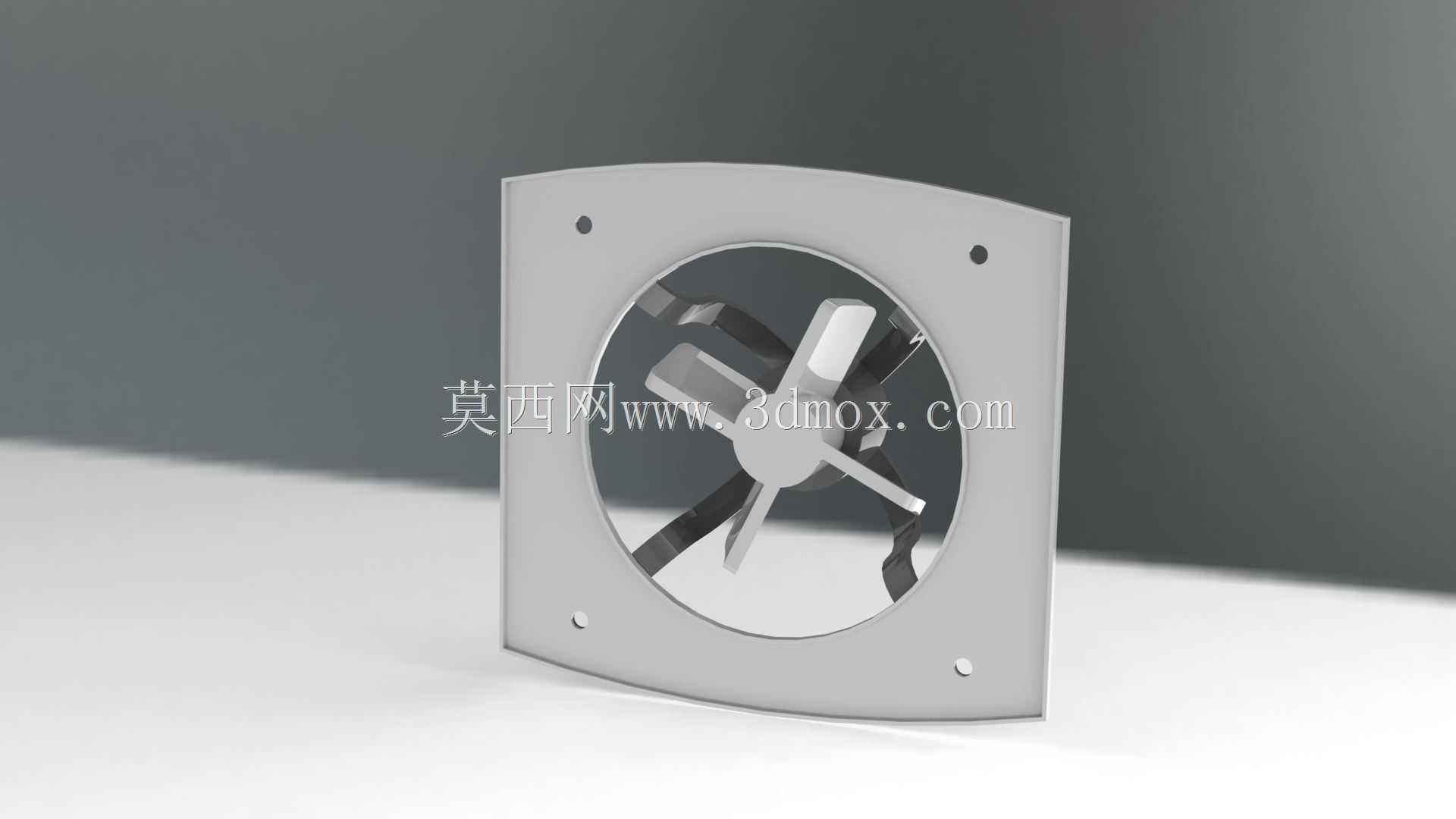

　　这款方形嵌入式排气扇的结构设计，首先要匹配常规工业柜体、设备舱、小型密闭空间的通风换气需求，在工业电控柜、小型设备散热舱、厨卫集成吊顶、实验室通风小室这类场景里，这类小尺寸排风构件是平衡空间密闭性与空气流通效率的核心部件。不同于常规轴流风机的外露式安装结构，这款产品采用带安装孔的方形外框作为承载基体，外框做了微弧曲面过渡处理，既避免直角棱边在安装过程中划伤施工人员，也能适配部分带轻微弧度的安装基面，减少安装时的密封填缝工作量。外框上预留的四个安装沉孔，位置分布在框体四角的对称位置，孔位做了沉头处理，安装后螺丝头部不会突出框体表面，既保证安装面的平整度，也避免突出的螺丝头干涉后续的防护网罩安装或者周边管线排布。

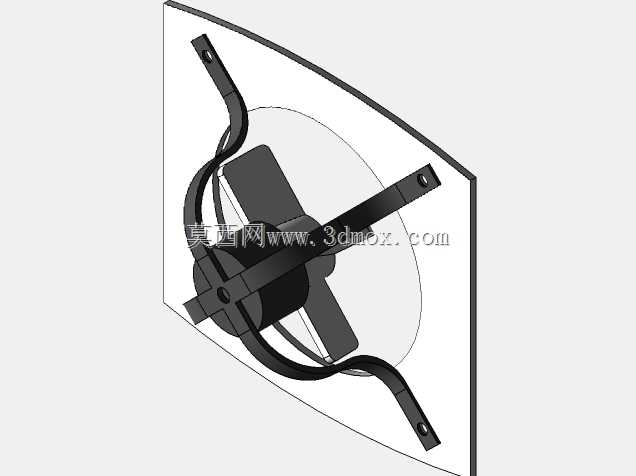

　　核心的风叶组件采用四叶交叉式结构设计，叶片做了扭转曲面优化，不同于民用排气扇的大扭角低转速设计，这款风叶的扭角经过动平衡校核，在匹配常规小功率驱动电机的转速区间内，能在有限的安装开孔尺寸下实现更高的排风效率，同时降低叶片旋转时的紊流噪音。风叶与中心轮毂的连接做了加厚过渡处理，避免长期高速旋转下叶片根部出现应力集中断裂的问题，轮毂中心的轴孔采用标准D型截面设计，能直接匹配常规微型电机的输出轴，不需要额外做轴套转接，减少装配环节的零件数量。

　　从安装边界来看，这款排气扇的外框尺寸比中间的圆形通风开孔大出一圈均匀的压边宽度，安装时只需要在安装基面开出对应尺寸的圆形通孔，将扇体从正面嵌入后，通过四角的螺丝直接固定在基面上，压边部分会自然贴合基面表面，配合薄型密封胶条就能实现安装缝隙的密封，避免未经过滤的空气从缝隙旁通，影响排风效率。外框的厚度控制在较薄的尺寸区间，不会在安装基面的背面突出过多结构，对于安装空间纵深有限的场景，比如薄型设备舱、集成吊顶夹层这类区域，不会出现结构干涉的问题。

　　设计过程中首先考虑的是安装通用性，外框的安装孔位间距参考了行业内同规格排气扇的通用安装尺寸，替换旧有损坏的同类型排气扇时不需要重新在基面上打孔，直接对齐原有孔位就能完成安装，降低运维替换的工作量。风叶的曲面设计兼顾了排风效率与易清洁性，叶片表面没有复杂的凹凸加强筋结构，长期使用积灰后可以直接用抹布擦拭清理，不需要拆卸风叶就能完成日常维护。外框与风叶之间的环形间隙做了均匀控制，间隙尺寸控制在安全范围内，既不会因为间隙过小导致风叶旋转时蹭到外框产生异响，也不会因为间隙过大导致排风效率损失，同时能避免手指误入旋转区域造成安全隐患。

　　在实际使用场景中，这类排气扇既可以作为独立的排风部件直接安装在舱壁上，通过直排方式将舱内的浑浊空气、热空气直接排出到外部空间，也可以对接简易的通风管道，将废气引导到指定的排放区域。中心的电机安装位预留了标准的电机固定螺孔，适配市面上常规的单相异步微型电机或者低压直流电机，用户可以根据实际的供电条件、转速需求选择对应的驱动电机，不需要额外修改扇体的安装结构。外框的材质设计上默认采用工程塑料注塑成型的方案，具备一定的耐潮、耐轻度腐蚀能力，在潮湿或者轻度腐蚀性气体的环境中也能长期使用，不会像金属框体那样轻易出现锈蚀问题。

　　不同于大型工业风机的复杂结构，这款排气扇的整体零件数量极少，除了外框、风叶、驱动电机、固定螺丝之外没有多余的复杂构件，装配流程简单，适合批量生产组装，也能降低后期的故障概率，日常使用中除了定期清理积灰之外几乎不需要额外的维护操作。风叶的动平衡精度控制在常规民用通风设备的标准范围内，旋转时的振动量极小，安装固定后不会因为长期振动导致安装螺丝松动，也不会产生额外的振动噪音。外框表面做了哑光磨砂处理，不会在光照下产生刺眼的反光，适配工业设备、公共空间的视觉风格，不会因为亮面反光造成视觉干扰。
