透明壳体手动卷笔刀结构设计

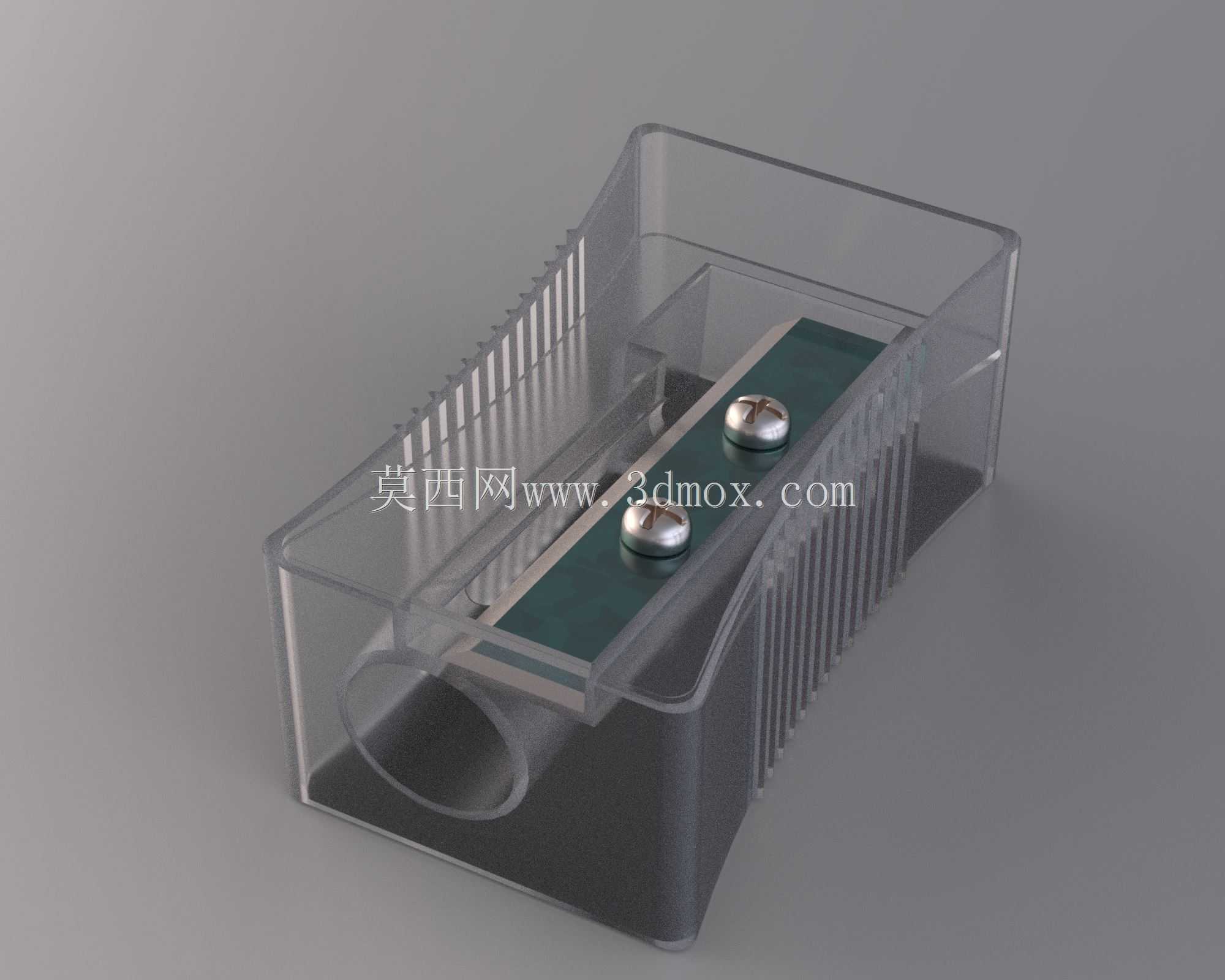

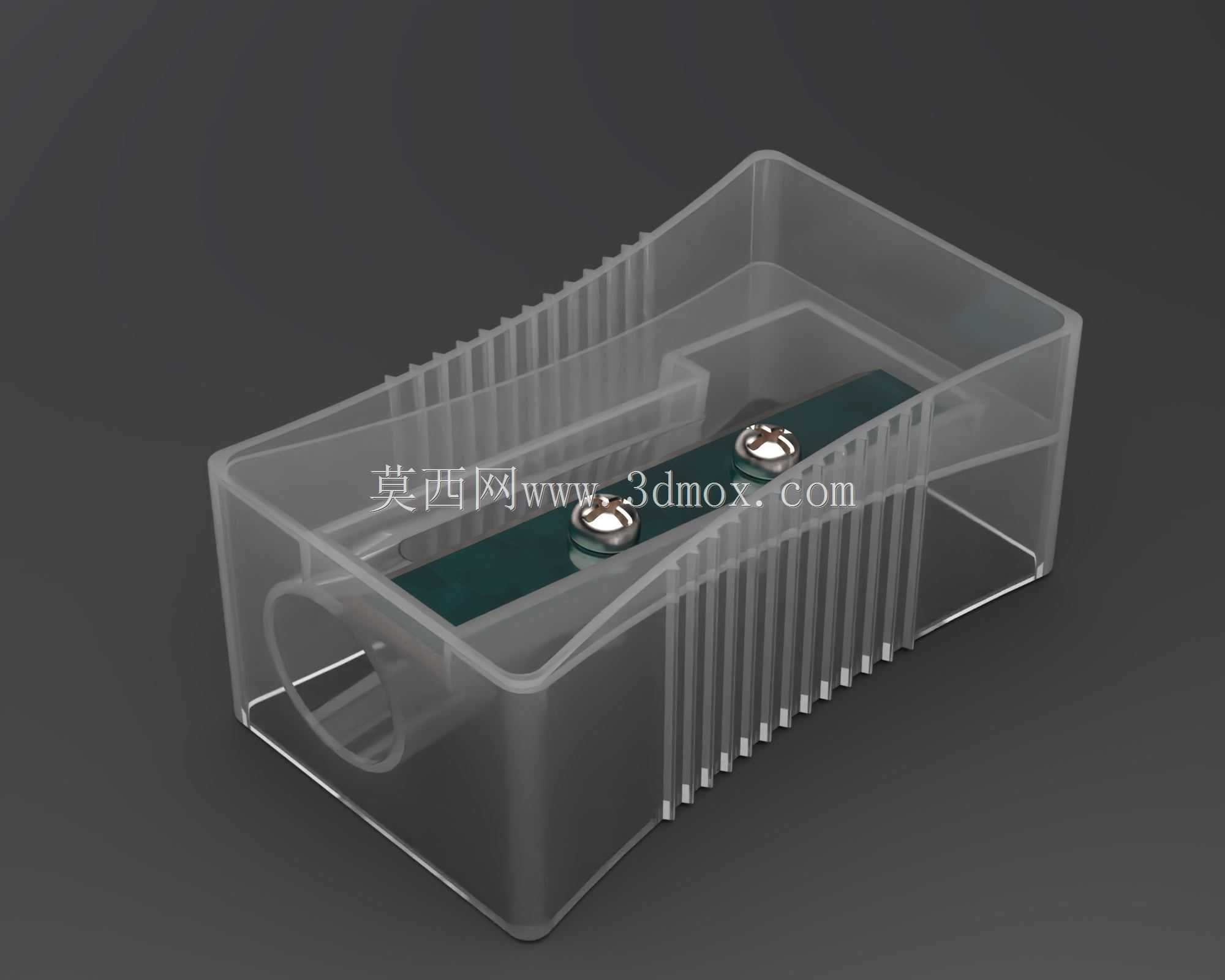

　　日常办公与学生文具场景中，手动卷笔刀是普及率极高的小型切削工具，这款透明壳体结构的卷笔刀，核心功能是完成木质铅笔杆的锥形切削，让铅笔露出合适长度的铅芯供书写、绘图使用。区别于全封闭外壳的传统卷笔刀，这款产品采用半透明PC材质做储屑仓壳体，使用过程中可以直接观察内部铅笔屑的堆积量，无需反复打开壳体倾倒，能有效避免铅笔屑溢出污染桌面的问题，尤其适合绘图工位、学生课桌这类需要保持台面整洁的使用场景。

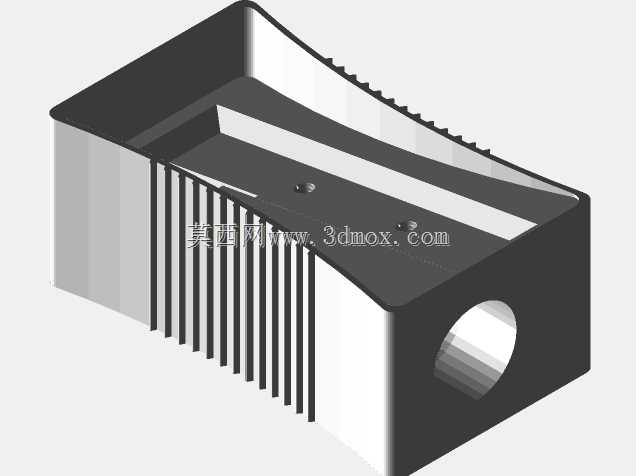

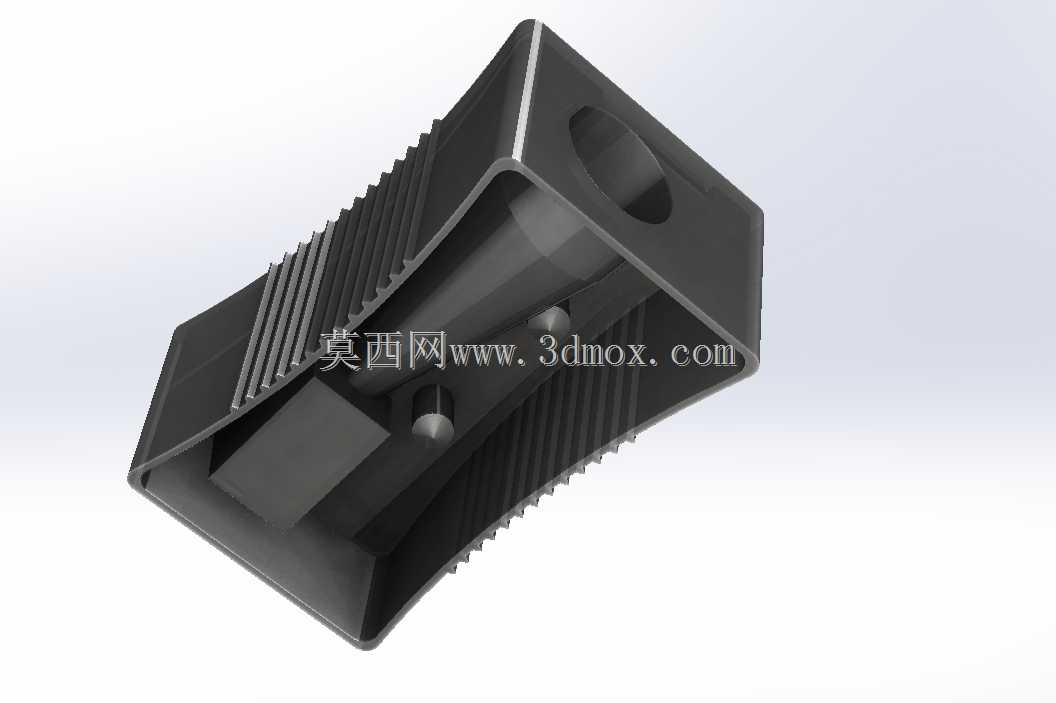

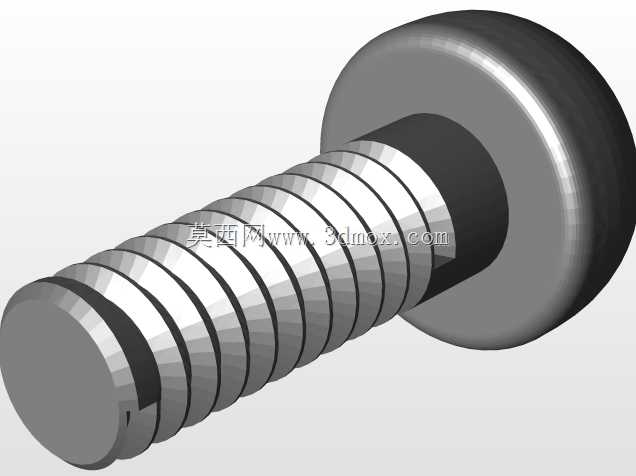

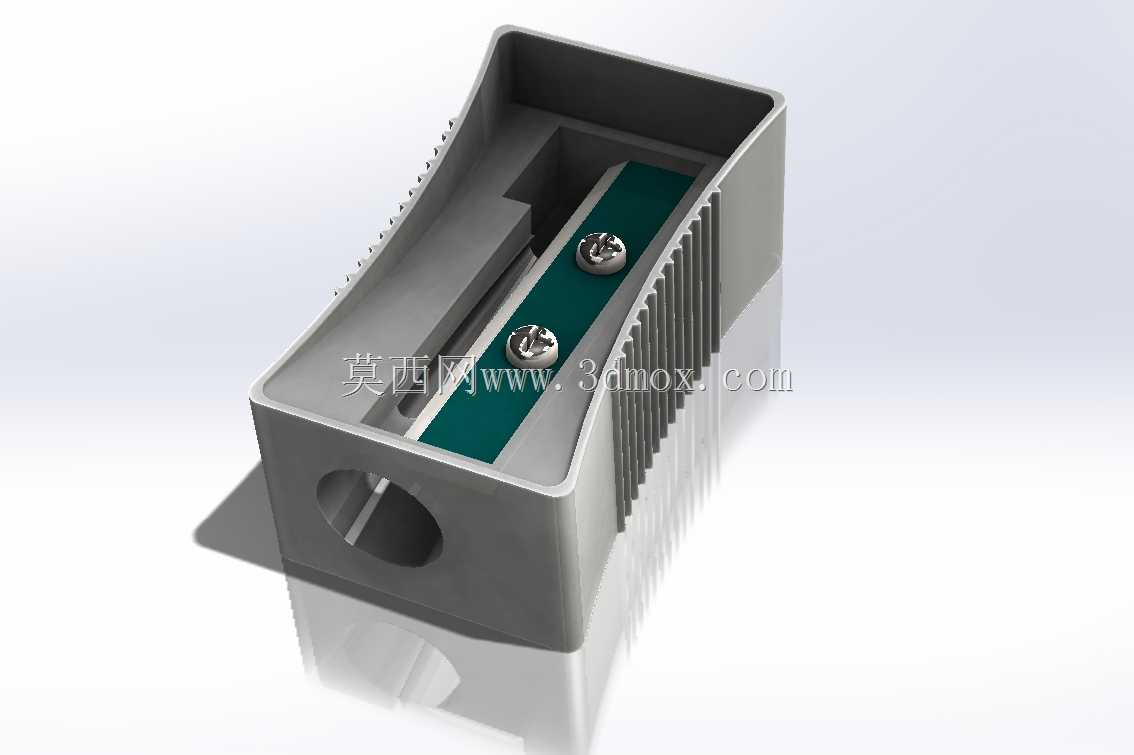

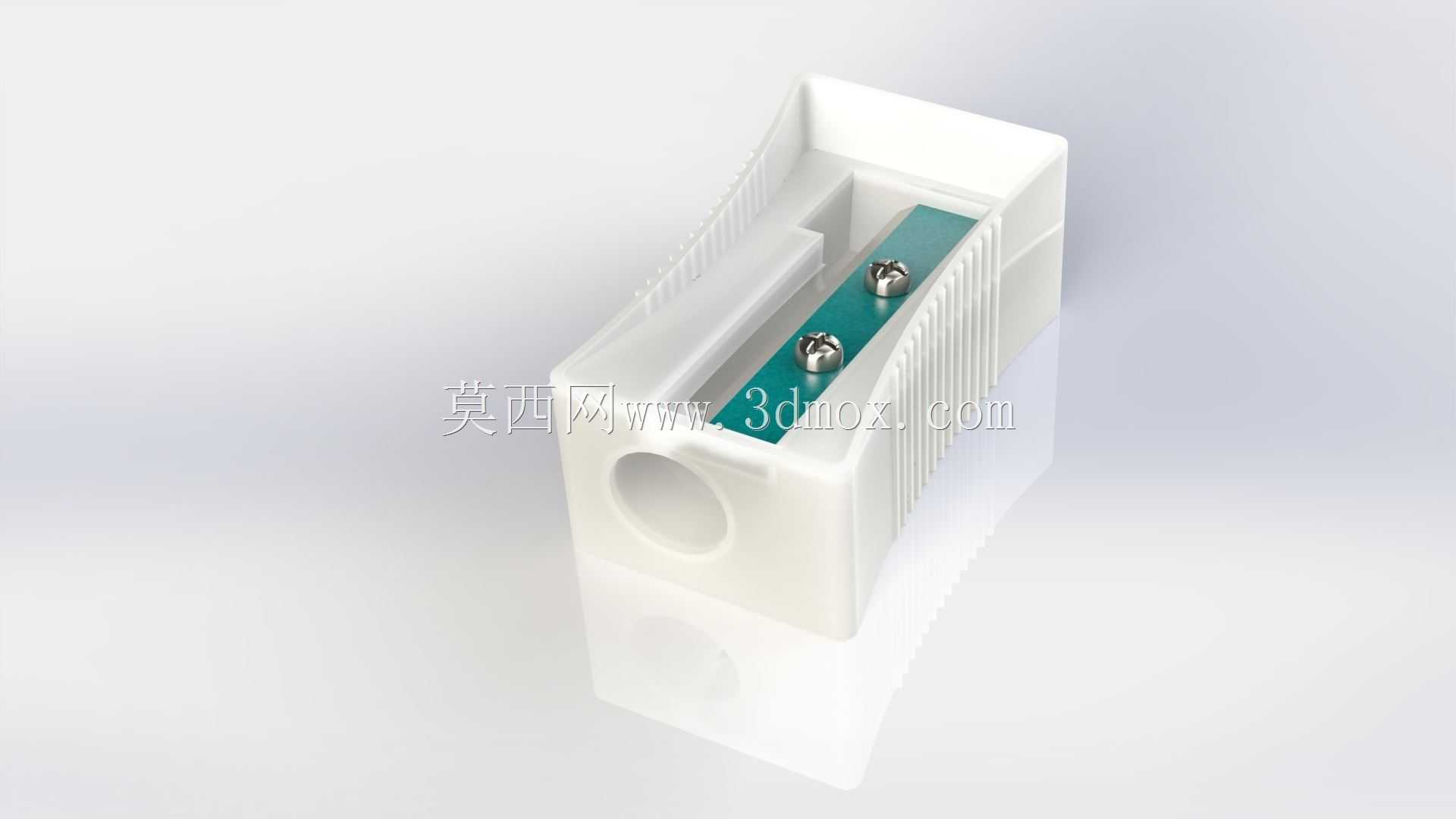

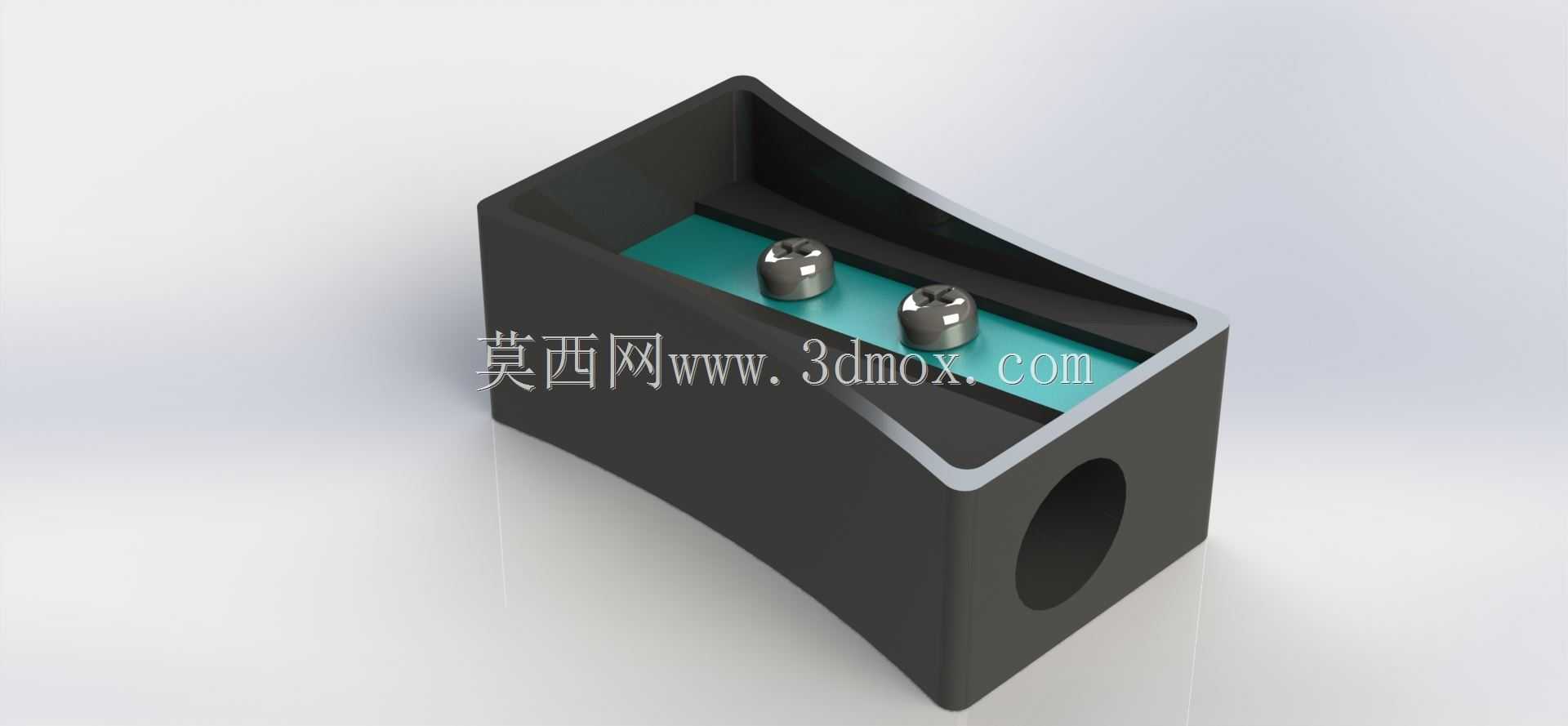

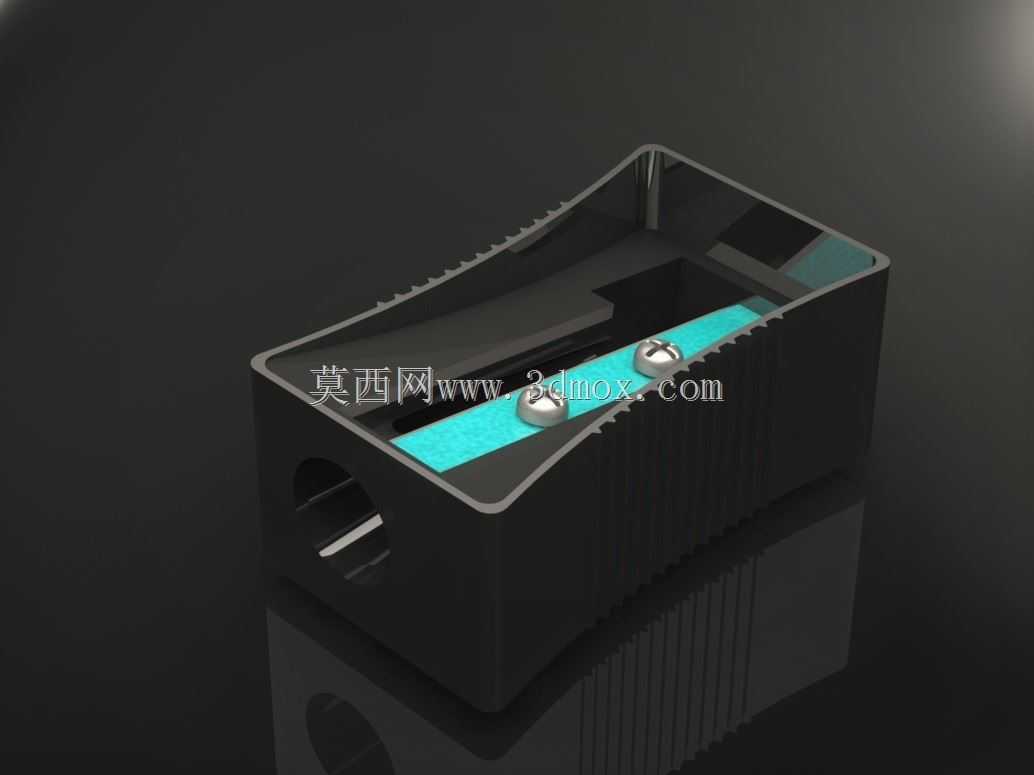

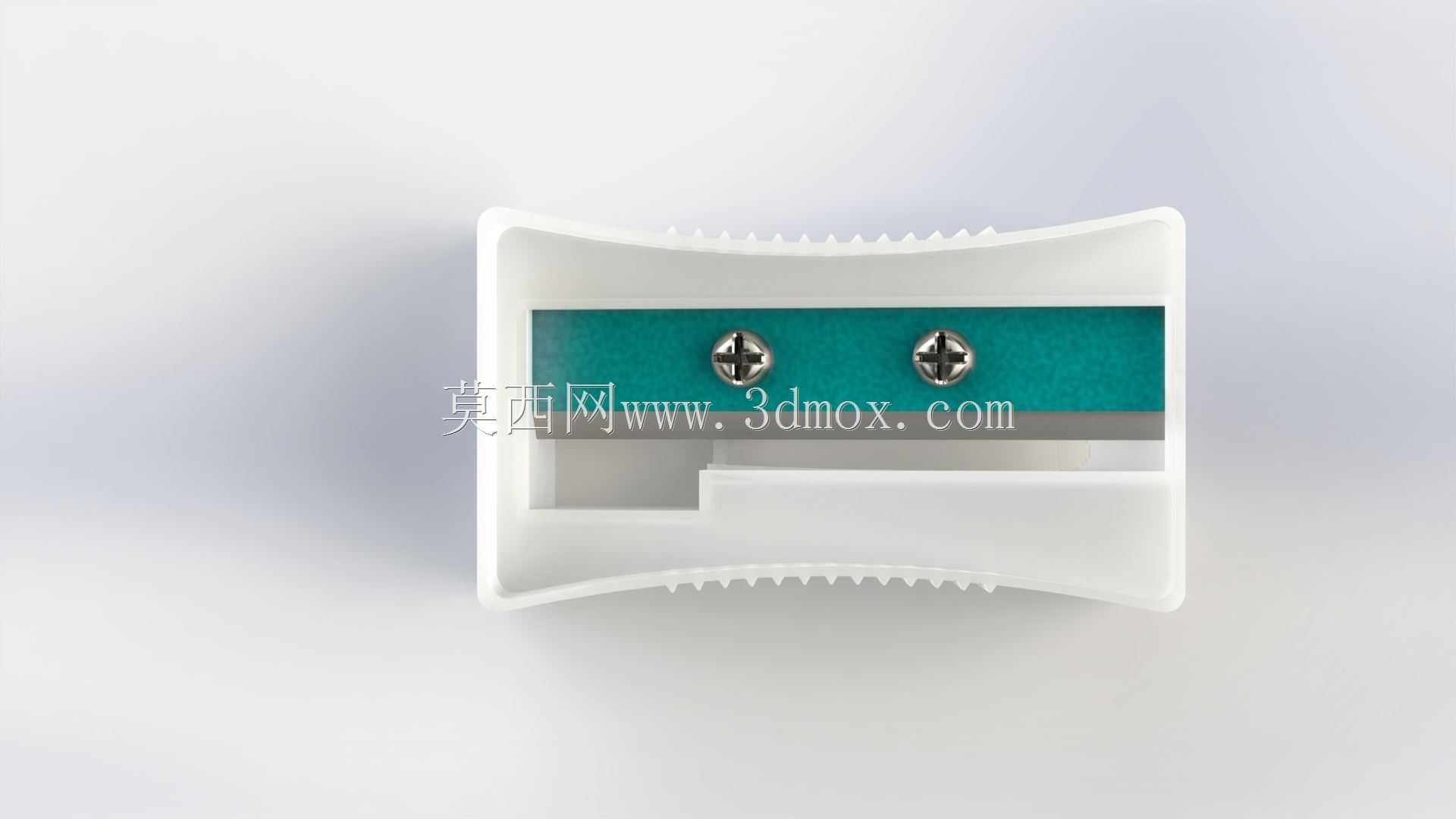

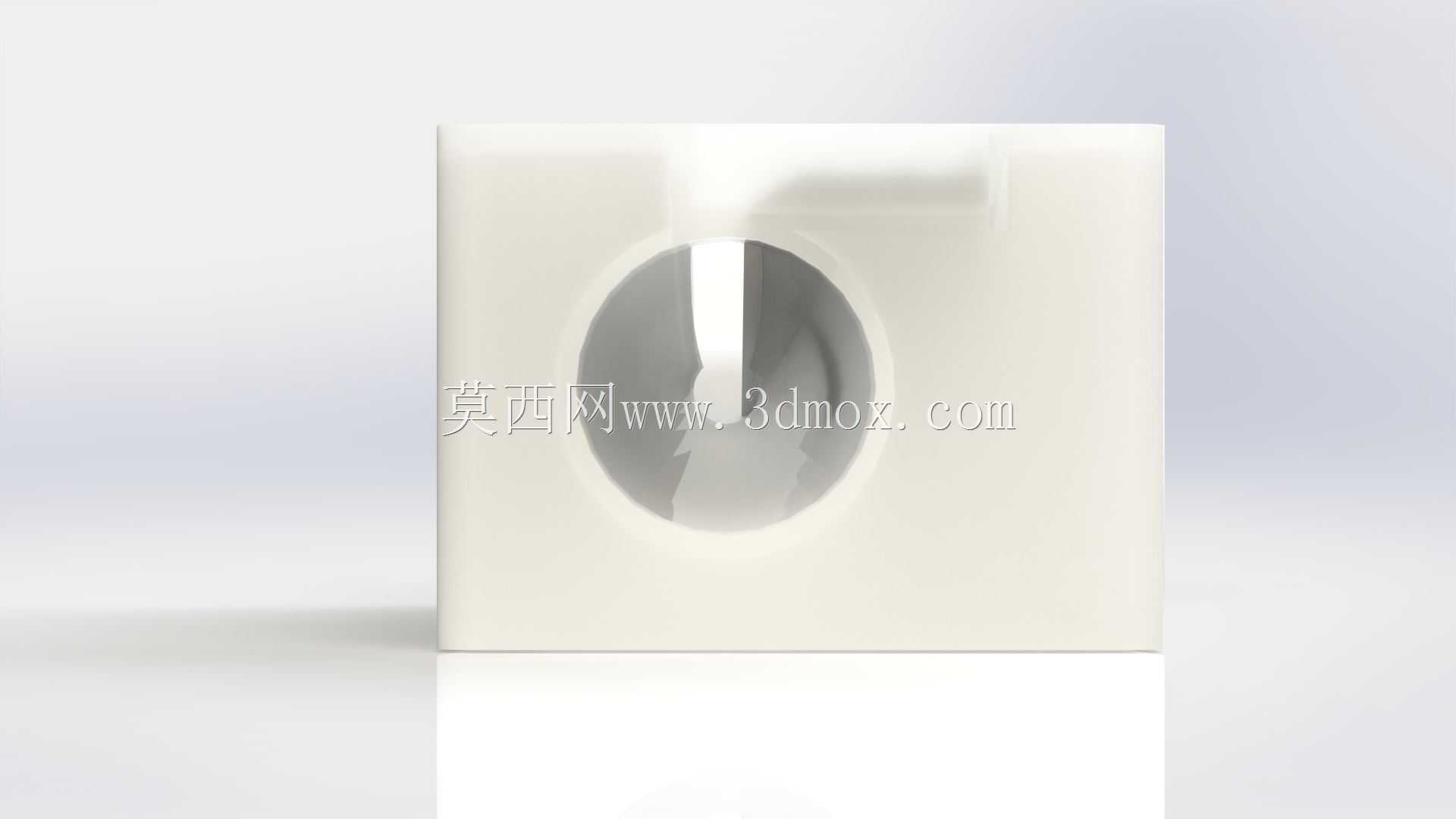

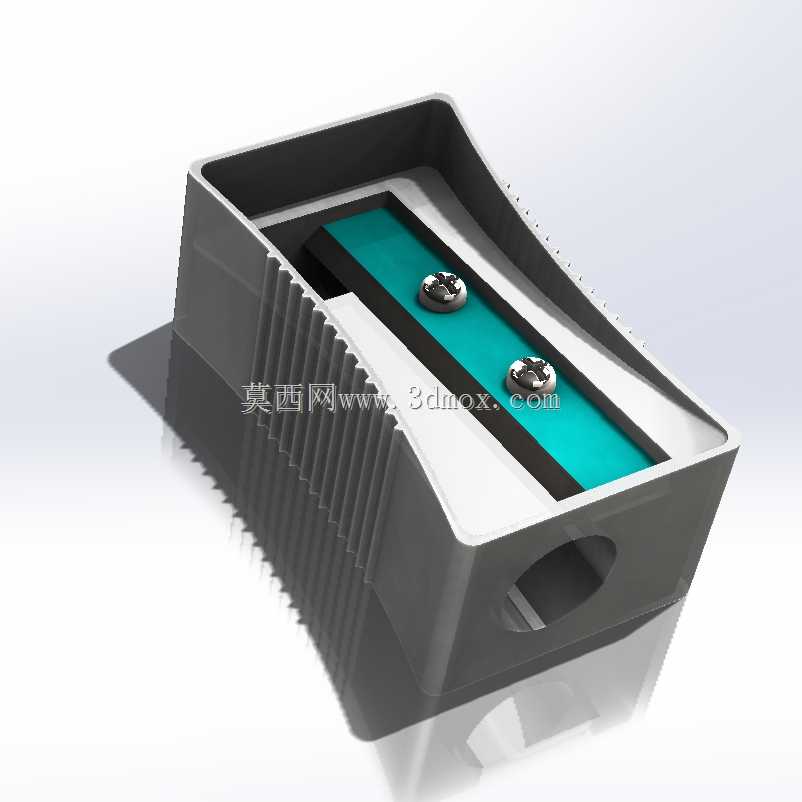

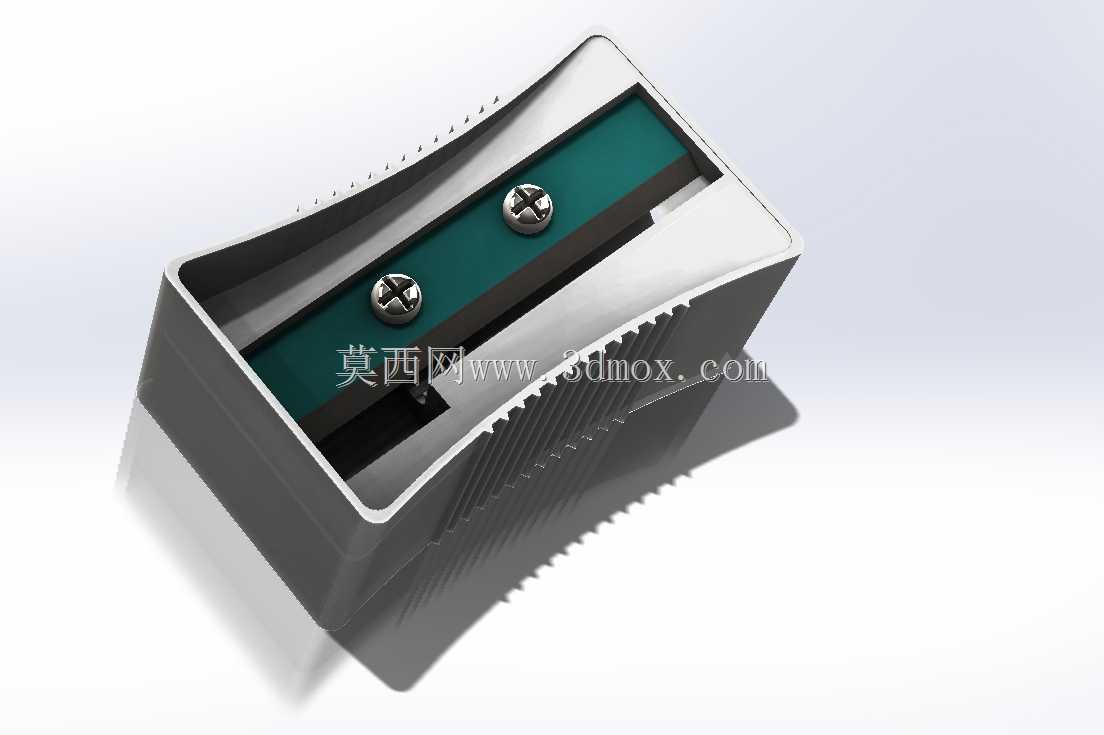

　　从结构设计逻辑来看，整个产品分为三个核心功能模块：首先是切削导向模块，壳体上的锥形进笔孔做了1:10的锥度匹配，刚好适配标准直径7-8mm的木质铅笔，进笔孔内壁做了细微的防滑筋条，铅笔插入后不会出现径向打滑，转动铅笔时能保持稳定的进给量，避免切削出的铅芯偏心、断芯的问题。其次是刀片固定模块，刀片采用标准高速钢文具刀片，通过两颗沉头螺钉直接固定在壳体的刀架安装面上，安装面做了0.2mm的下沉台阶，刀片装配后刃口刚好突出台阶0.15mm，这个突出量经过反复验证，既能保证切削时刃口顺利切入木质笔杆，又不会因为进刀量过大导致笔杆劈裂，同时沉头螺钉的装配方式让刀片表面完全平整，不会出现螺钉凸起刮手的问题，更换刀片时只需要拧下两颗螺钉即可操作，维护门槛极低。最后是储屑模块，整个透明壳体的内腔做了流线型过渡，没有直角死角，铅笔屑顺着切削方向直接落入仓内，倾倒时可以完全倒出，不会出现残屑卡在角落的问题，壳体外侧的竖向防滑筋条，既提升了手持时的摩擦力，又能增加薄壁塑料壳体的结构强度，避免跌落时壳体开裂。

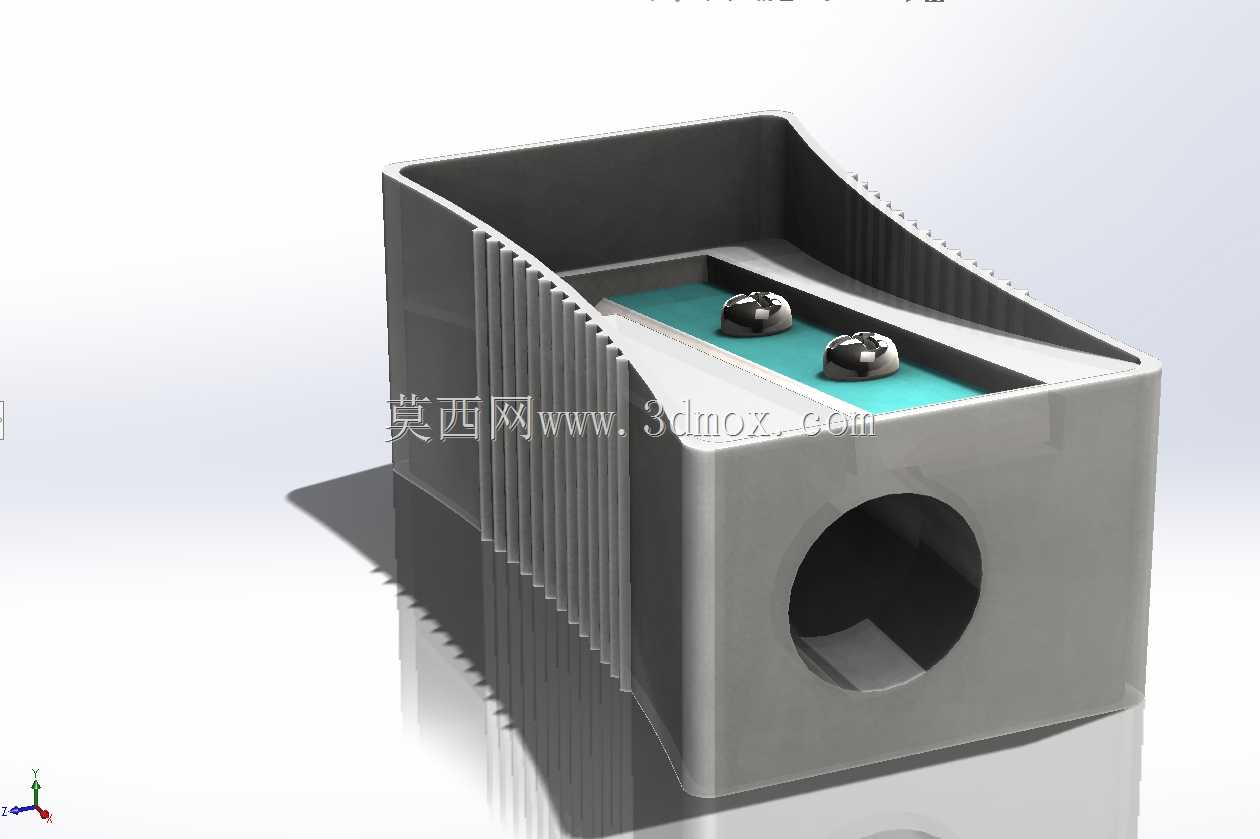

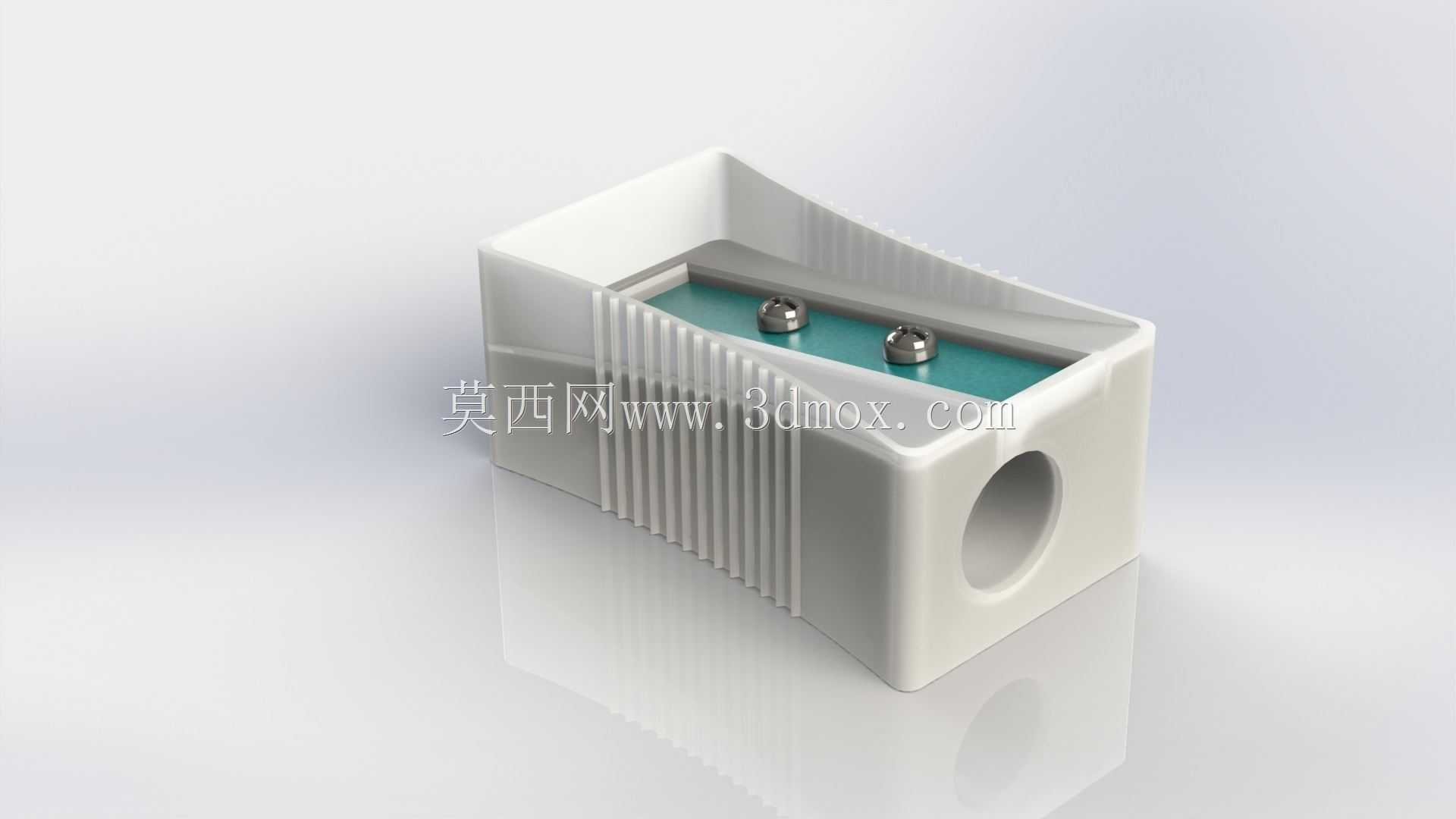

　　从安装边界与外形尺寸来看，这款卷笔刀整体长度控制在60mm，宽度35mm，高度25mm，属于便携型尺寸，可以直接放入笔袋、文具盒中携带，不会占用过多收纳空间。进笔孔的中心高度距离底面12mm，放置在水平桌面上时，铅笔插入后与桌面呈30度夹角，符合人手握持铅笔转动的自然施力角度，长时间使用也不会出现手腕酸痛的问题。刀片安装孔的孔距为22mm，适配市面上绝大多数标准替换卷笔刀刀片，用户不需要购买专用配件，通用性极强。壳体的壁厚控制在1.5mm，既保证了透明材质的透光性，能清晰观察内部储屑量，又能满足日常使用的结构强度，正常从1米高度跌落至水泥地面不会出现壳体碎裂的问题。

　　在实际使用场景中，这款卷笔刀除了日常书写削笔的需求，还能适配工程绘图用的粗杆绘图铅笔，进笔孔的最大适配直径可以到9mm，能满足不同规格铅笔的切削需求。切削过程中，透明壳体可以实时观察切削出的笔屑形态，如果出现连续的长条形木屑，说明刃口锋利、进给量合适；如果出现碎木屑，就提示刀片已经磨损需要更换，这种可视化的设计比传统封闭卷笔刀的使用体验提升明显。同时整个产品没有多余的活动结构，不存在卡屑、机构失效的问题，可靠性远高于复杂的自动进笔卷笔刀，适合对可靠性要求高、需要频繁削笔的绘图人员、学生群体使用。结构设计上完全规避了容易积屑的缝隙，所有配合面都做了R0.5的圆角过渡，日常清洁只需要用毛刷一扫即可，没有清洁死角。
