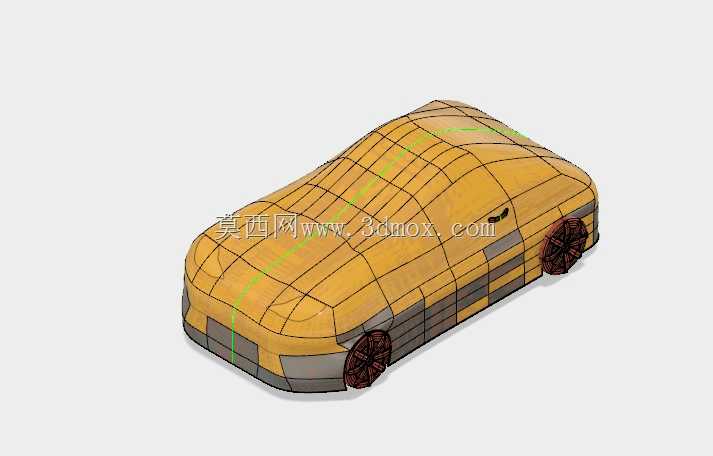

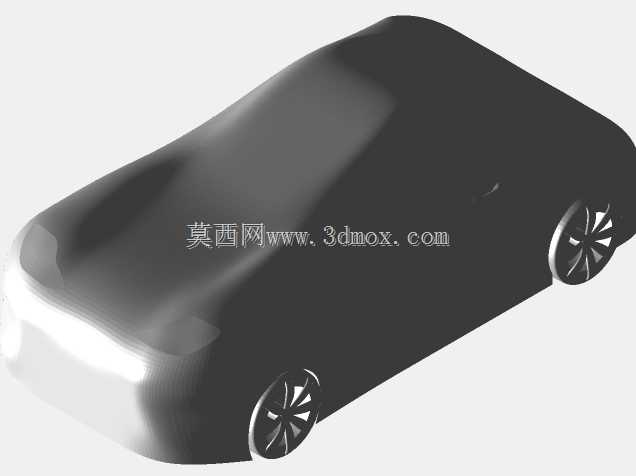

概念乘用车车身外观结构三维数模

　　该三维数模聚焦乘用车早期造型验证阶段的车身外覆盖件整体形态搭建，从油泥模型逆向推导的建模逻辑出发，完整还原了概念设计阶段车身的曲面分块、特征线走向以及外饰件的初步布局，可直接对接后续A级曲面细化、结构件预埋的设计流程。在实际研发场景中，这类车身外造型数模首先会用于风洞仿真的前置校验，数模表面预留的特征线分块边界，刚好对应油泥模型阶段的胶带粘贴标识位，建模时特意保留了曲面过渡的微小平顺偏差，能够真实还原物理油泥模型的表面质感，避免纯参数化建模带来的过度光滑导致风阻仿真结果偏离实际测试值。数模的整体外轮廓按照常规紧凑型乘用车的尺寸边界搭建，车长控制在4.3米量级，车宽控制在1.8米量级，车高控制在1.45米量级，轮距预留了1.

　　55米的安装空间，轮拱位置的曲面特意做了内收处理，能够兼容17至19英寸轮毂的装配边界，不会出现后续底盘件匹配时的运动干涉问题。车身侧面的分色区域对应实际量产时的塑料包围安装位，建模时已经预留了2.5mm的安装止口间隙，能够直接对接后续外饰件的结构设计，不需要重新调整曲面边界。车顶的特征线从A柱顶端一直延伸至车尾溜背收尾处，曲面曲率连续保持在G2级别，既能够满足造型的流畅感要求，也能为后续冲压工艺的可行性验证提供基础，避免出现曲率突变导致的冲压开裂问题。车头部分的曲面做了内凹的溃缩预留区，对应前保险杠与防撞梁的安装空间，数模中特意保留了前唇位置的小倒角特征，能够还原概念设计阶段的空气导流结构形态，

　　后续做CFD仿真时可以直接提取该区域的曲面数据，计算车头下压力的分布情况。车轮部分的数模采用了概念化的辐条设计，轮辐的曲面做了镂空处理，既能够体现造型的运动感，也预留了刹车系统的安装空间，轮心位置的安装面按照常规乘用车的5孔螺栓布局做了基准面预留，后续对接底盘数模时可以直接通过基准面完成装配约束。在设计思路上，该数模没有过早进入参数化的细节特征搭建，而是优先保证整体曲面的光影连续性，通过多段曲率梳的检查调整，让车身侧面的反光带能够保持连贯无断点，这也是造型评审阶段最核心的校验标准，能够避免物理油泥模型制作时出现反复修型的问题。数模的车身分块线完全按照量产车的焊装工艺要求做了初步规划，前后门的分缝位置预留了3mm的均匀间隙，

　　门缝的走向沿着车身曲面的法向延伸，能够保证后续密封条安装后的密封效果，也不会出现开关门时的零件干涉。车尾部分的溜背曲面收尾位置做了小角度的上翘特征，对应概念车的尾翼导流结构，该特征的角度经过初步的空气动力学考量，能够在高速行驶时减少车尾的涡流区，降低整车风阻系数。整个数模的曲面构建采用了从基础控制线架到曲面铺面的建模逻辑，先通过空间样条曲线搭建出车身的正侧、俯侧、45度视角的特征控制线，再通过四边面铺面完成整体曲面的搭建，最后通过曲面匹配调整相邻面的连续性，这种建模方式能够方便后续造型调整时快速修改特征线位置，不需要重构整体曲面，大幅提升造型迭代的效率。在实际的项目推进中，这类外造型数模还会用于人机工程的初步校验，通过数模的车窗边界、A柱截面位置，可以初步判断驾驶员的前方视野是否满足法规要求，A柱的障碍角是否在合理范围内，不需要等到制作全尺寸油泥模型就可以完成初步的人机校验，缩短研发周期。数模的车身底部曲面做了平整化处理，对应量产车的底盘护板安装位置，能够为后续底盘流场的仿真提供准确的边界条件，避免底部气流紊乱导致的风阻升高、行驶稳定性下降等问题。
