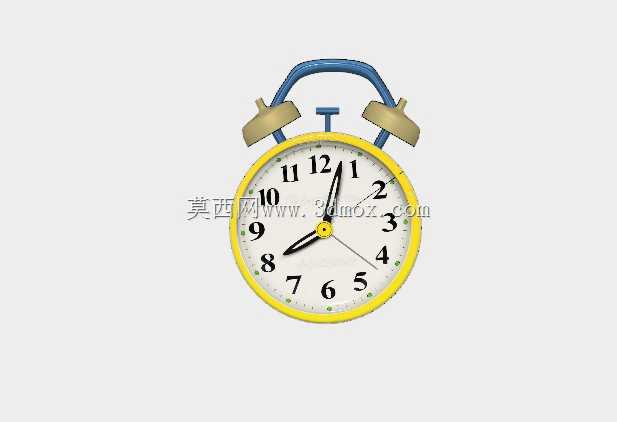

经典双铃机械闹钟结构三维设计

　　日常民用计时场景里，这类双铃机械闹钟的应用覆盖了居家卧室、学生宿舍、小型办公值守工位等多个需要定点提醒的场景，不同于电子计时产品的发声逻辑，机械结构的闹铃触发依靠纯机械传动的力矩释放，铃锤敲击双铃产生的清脆声响穿透力更强，不会像电子蜂鸣器那样容易被环境白噪音掩盖，在需要强提醒的起床、值守换班场景里实用性突出。从结构设计逻辑来看，整个产品的核心分为走时轮系、闹铃触发机构、外壳支撑结构三个部分，走时轮系隐藏在钟面后方的壳体内，需要预留足够的齿轮啮合空间，同时要给发条储能结构留出独立的腔体，避免上链时的力矩波动影响走时精度。钟面的刻度布局采用12小时制标准刻度，时针、分针、秒针的转动轴采用同轴嵌套设计，轴系的配合间隙控制在0.

　　02mm以内，既保证指针转动无卡顿，又不会因为间隙过大出现指针晃动偏移的问题。顶部的双铃采用对称式布局，两个铃体通过支架固定在钟身上方，铃锤位于两个铃体中间，触发闹铃时铃锤在摆杆带动下左右交替敲击两个铃体，这种对称敲击的设计能让声响的扩散更均匀，不会出现单侧音量过小的问题。提手的设计兼顾了便携性与结构强度，弧形提手的两端通过铰接结构与钟身上部的支架连接，闲置时提手可以向后放倒贴合钟体背部，需要移动时拉起即可，铰接位置的阻尼设计经过调校，既不会因为阻尼过小导致提手随意晃动，也不会因为阻尼过大导致拉起、放倒操作费力。钟体的外壳采用圆形结构，外圈的黄色包边不仅是装饰件，同时也承担着密封钟体内部结构、缓冲磕碰冲击力的作用，

　　包边与内部壳体的配合采用卡扣加少量定位胶的方式，既方便后期拆解维护走时机构，又能保证日常使用时不会因为轻微磕碰出现壳体散开的问题。钟脚的设计采用两点式支撑，两个对称分布在钟体下部的支脚让整个闹钟放置在平面上时保持稳定，支脚的接触端面做了微小的防滑纹理处理，放置在光滑的桌面时不会轻易滑动。从安装边界尺寸来看，这类闹钟的整体高度控制在120mm左右，钟体直径在80mm上下，放置时占用的桌面面积不足0.01平方米，不会过多占用桌面的使用空间，背部的调时旋钮、上链旋钮都做了内凹处理，不会因为背部突出导致放置时出现前倾后仰的问题。设计过程中需要重点关注闹铃触发的力矩匹配，闹铃发条的储能既要保证铃锤有足够的敲击力度产生足够音量，

　　又不能因为力矩过大导致轮系磨损加快，走时轮系的齿轮模数选择0.15的小模数齿轮，在有限的壳体内空间里实现足够的传动比，保证走时周期满足设计要求。钟面的玻璃罩采用高透明的亚克力材质，相比普通玻璃重量更轻，抗摔性更好，同时透光率能达到92%以上，不会因为玻璃的折射导致看时间时出现刻度变形的问题，玻璃罩与钟体的配合处设置了一圈薄橡胶密封圈，既能阻挡日常使用中的灰尘进入钟体内部附着在齿轮或刻度盘上，又能在轻微溅水时阻挡水分进入内部机构。指针的配重也经过平衡调校，秒针的两端重量差控制在0.1g以内，避免因为指针配重不均导致走时出现位差，影响不同放置角度下的走时精度。闹铃的定时调节结构与走时结构相互独立，调节闹铃时间时不会干扰正常的走时进度，触发机构的擒纵结构设计能保证闹铃触发后持续发声直到发条储能释放完毕，同时也预留了手动止闹的拨杆，用户不需要等发条走完就能随时停止闹铃。
