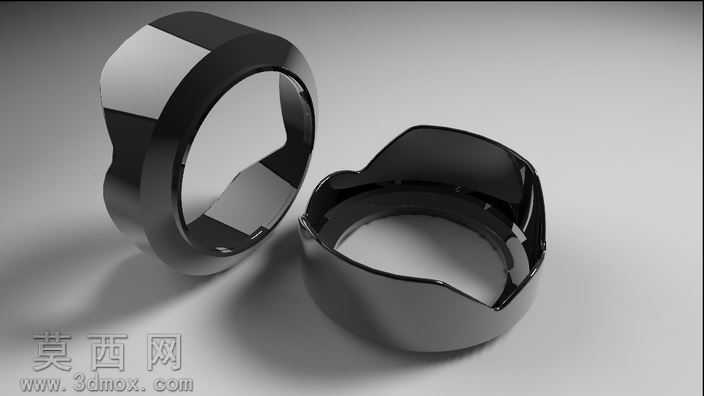

索尼NEX相机专用卡口式镜头遮光罩设计

本作品为适配索尼NEX系列微单相机的镜头遮光罩三维设计，建模阶段以原厂卡口尺寸为核心基准，首先通过逆向测绘获取镜头前端卡口的卡扣点位、内径尺寸、安装定位槽的精确参数，在SolidWorks中先完成卡口基座的参数化草图绘制，对卡扣的凸起高度、倒角角度、定位槽的配合公差做了精细化设定，确保安装后无松动、无卡滞，可实现快装快拆的使用需求。遮光罩的罩体部分采用花瓣式异形轮廓设计，建模时通过多段曲面放样完成整体造型，针对广角端的视场角做了边缘裁切计算，避免罩体边缘进入成像视野产生暗角，同时最大化延伸遮光范围，有效阻挡外界杂光射入镜头前组，减少逆光拍摄时的眩光与鬼影问题。材质设定上，整体选用哑光黑色工程塑料作为基础材质，渲染阶段调整材质的粗糙度参数至0.85，反射率控制在0.05以内，模拟原厂遮光罩的磨砂消光质感，避免罩体内壁产生反光影响成像效果；同时对卡口的配合接触面做了轻微的材质区分，添加细微的耐磨纹理，还原真实配件的使用细节。结构设计上，罩体与卡口基座采用一体化建模，壁厚均匀控制在1.8mm，既保证整体结构强度，避免日常使用中的磕碰变形，又控制了整体重量，安装后不会增加镜头前端的额外负重，避免长期使用导致镜头卡口变形。罩体的花瓣边缘做了R0.5的圆角处理，避免尖锐边缘划伤镜头或使用者，同时在罩体内壁预留了加装植绒消光层的0.2mm间隙，可支持后期自行升级消光效果。渲染阶段采用影棚柔光环境，通过三点布光突出遮光罩的曲面轮廓与哑光质感，金属卡口部分添加轻微的金属反光效果，还原真实产品的材质差异，整体模型比例精确，可直接用于3D打印制作实物，也可作为摄影配件设计的参考案例，适配同卡口规格的其他镜头时仅需调整罩体的长度与花瓣轮廓即可快速修改完成。
