曲柄连杆往复运动传动结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:498554
  • 曲柄连杆往复运动传动结构设计

  这套曲柄连杆传动结构,是机械领域实现旋转运动与直线往复运动转换的经典基础机构,在各类需要往复动作的工业设备中应用极为广泛。从常见的活塞式压缩机、内燃机动力输出端,到冲压设备的滑块驱动单元、自动化生产线的往复送料机构,甚至部分小型农用机具的动作执行端,都能看到这类机构的衍生设计,其传动可靠性直接决定整套设备的运行稳定性与动作精度。

  从实际功能特性来看,这套结构通过圆盘形曲柄的整周回转,带动铰接在曲柄偏心销上的连杆做平面复合运动,连杆另一端与做直线导向的滑块部件铰接,最终将曲柄的连续旋转输入,转化为滑块的定行程直线往复输出。整套传动过程无复杂的中间传动链,动力传递路径短,传动效率在常规润滑条件下可保持在较高水平,且运动副均为低副连接,接触面上的压强相对较低,部件磨损速率慢,长期运行的维护成本较低,适合在中低速、中等载荷的连续作业工况下使用。

  设计过程中首先需要明确的是行程参数匹配,曲柄的偏心距直接决定滑块的往复行程长度,偏心距的两倍即为滑块的理论运动行程,这一参数需要完全匹配下游执行部件的动作需求,比如应用在活塞式动力设备中时,行程参数需要与缸体的设计长度、压缩比要求完全契合,避免出现撞缸或者行程不足导致的做功效率下降问题。其次是连杆长度的配比设计,连杆长度与曲柄偏心距的比值会直接影响滑块的运动特性,比值过小时滑块运动过程中的加速度波动会明显增大,运行时的冲击载荷与振动噪声都会随之升高,比值过大则会导致整套机构的外形尺寸冗余,占用过多安装空间,常规工况下该比值通常选取在3到6之间,平衡运动平稳性与空间占用需求。

  安装边界方面,整套机构的固定基准为曲柄的回转中心轴,该轴需要通过轴承座固定在设备的安装机架上,保证回转过程中无径向窜动;滑块部分需要配套直线导向结构,导向副的平行度需要与滑块运动方向保持严格对齐,平行度公差需要控制在合理范围内,避免连杆运动过程中出现卡滞、附加侧向力过大的问题,侧向力过大会大幅加剧导向面与滑块的磨损,甚至导致连杆铰接处的销轴出现弯曲变形。铰接位置的销轴与衬套需要预留合理的配合间隙,间隙过小会导致转动卡滞,润滑脂难以进入摩擦面,间隙过大则会导致运动过程中出现冲击异响,长期运行后销轴的变形量会超出允许范围。

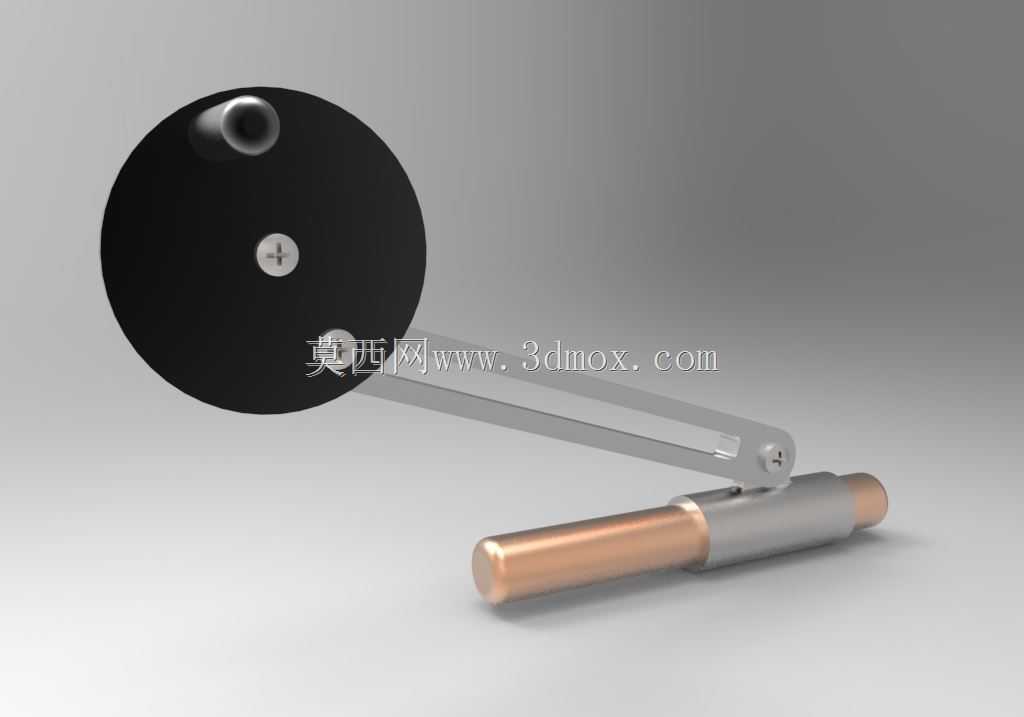

  从结构细节来看,曲柄圆盘上的偏心销安装位置做了沉孔设计,既可以保证销轴安装后的定位精度,也能避免销轴端部突出与连杆运动过程中发生干涉;连杆采用双杆并行的结构形式,相比单杆结构,其抗侧向扭转的能力更强,运动过程中不会出现连杆绕自身轴线偏转的问题,与曲柄、滑块的铰接处受力更加均匀,能有效降低铰接销轴的偏磨风险。滑块部分采用铜质与钢质组合的结构,铜质段直接与外部执行负载连接,利用铜材的减摩特性降低与导向部件的摩擦系数,钢质段则负责与连杆铰接,保证铰接位置的结构强度,承受传动过程中的交变载荷。

  在实际选型适配过程中,还需要根据设备的载荷特性核算各部件的强度:曲柄部分需要承受回转过程中的离心力与连杆传递的交变作用力,其材质厚度与偏心销的连接强度需要满足额定载荷下的疲劳强度要求,避免长期运行后出现裂纹;连杆作为二力杆部件,主要承受拉压交变载荷,其截面尺寸需要根据最大传递推力做压杆稳定性校核,防止受压时出现失稳弯曲;铰接销轴需要做表面硬化处理,提升表面耐磨性能,芯部则保持足够的韧性,承受冲击载荷时不会出现断裂。整套机构的润滑点均设置在铰接位置,可采用定期加注润滑脂的方式维护,适合在无密闭油浴润滑的开式传动场景中使用。
