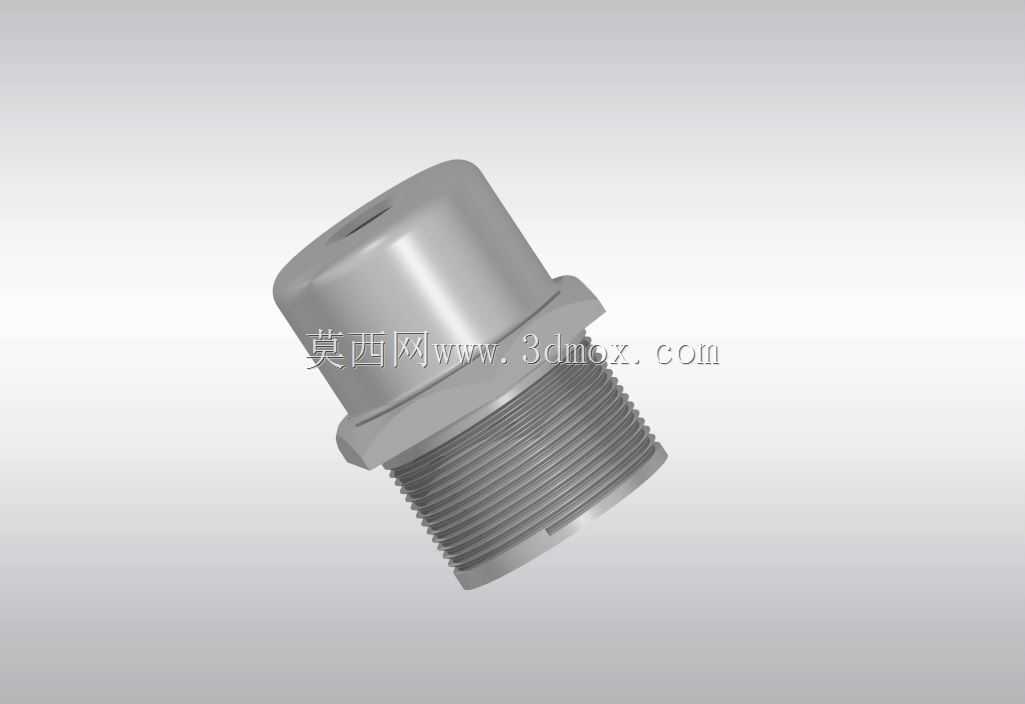

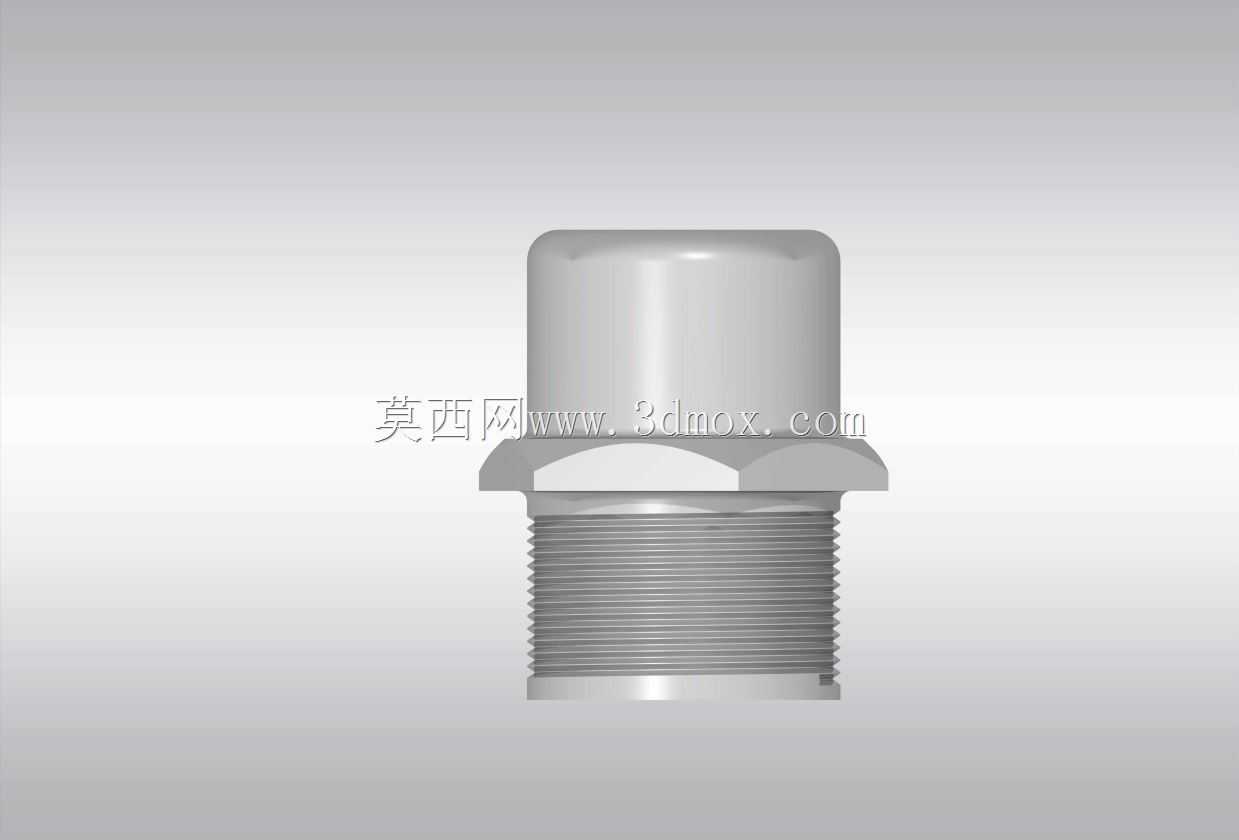

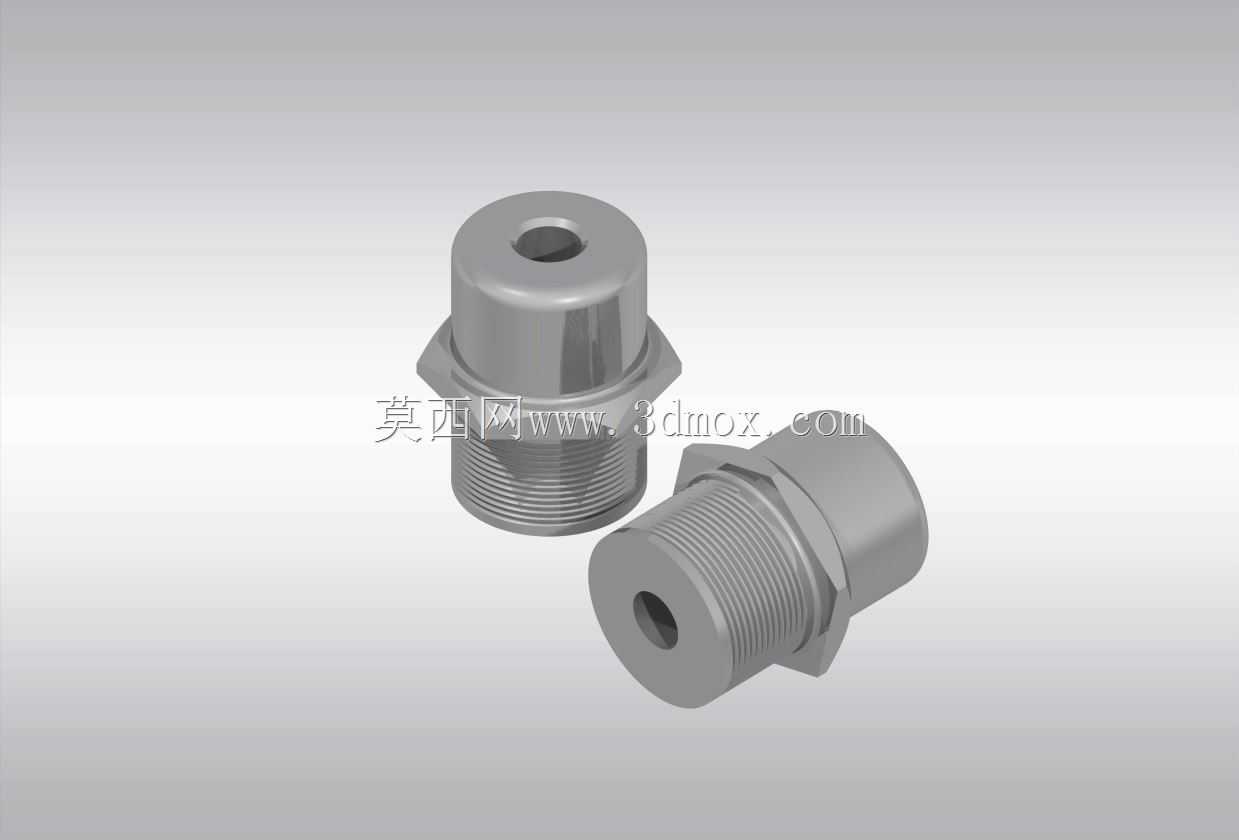

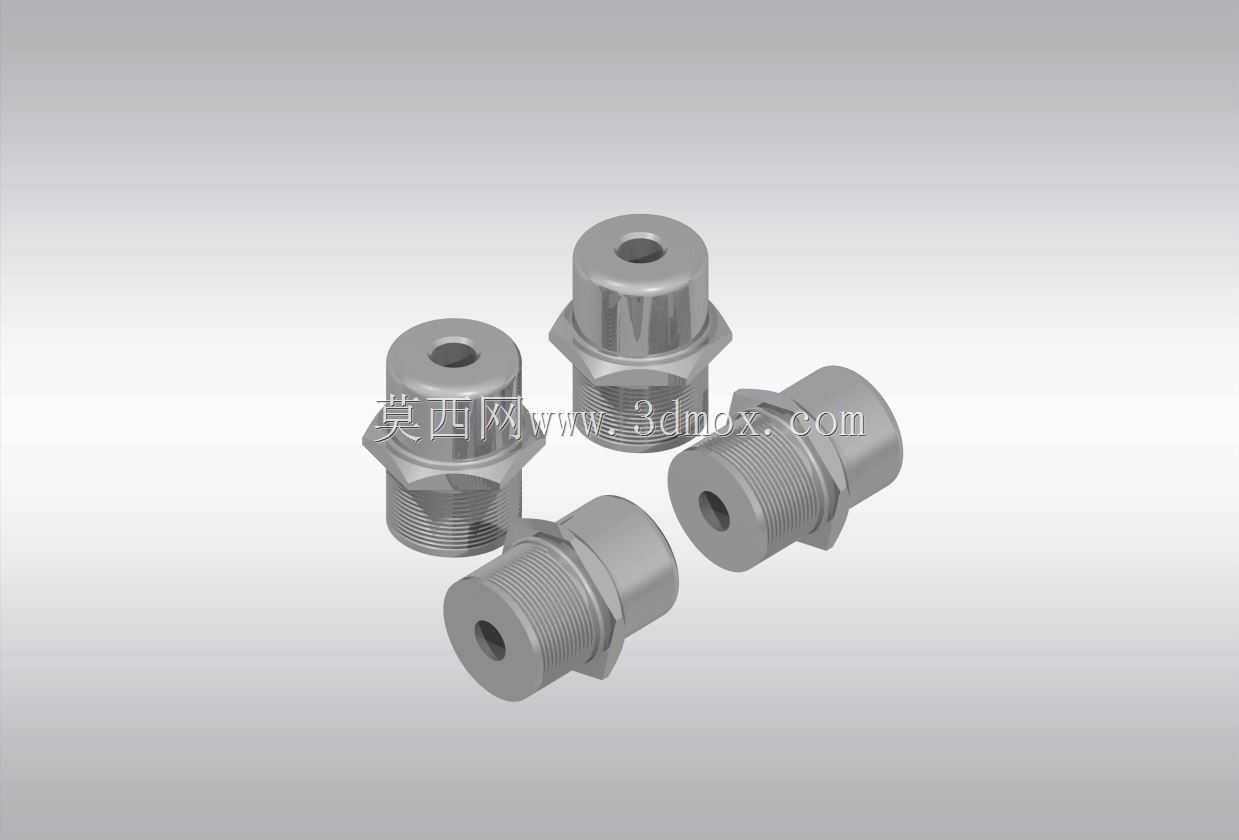

外螺纹六角对接机加工接头结构

　　这类带外螺纹与六角台肩的对接加工件，多应用在中小通径的流体管路、气动回路或是小型设备的油路对接场景中，日常在小型液压站的分支油路、实验室气路的终端转接、自动化设备的冷却水路接驳位置都能见到同结构零件的身影。从结构设计逻辑来看，零件一端的外螺纹段主要承担与基体部件的旋合固定作用，螺纹精度通常选6g级中等公差，既能保证旋合顺畅，又能控制配合间隙避免介质渗漏，螺纹收尾处设计的退刀槽结构，是车削加工时保证螺纹全牙长度的必要结构，同时也能在旋合到位时让端面与基体安装面完全贴合，避免出现螺纹顶死导致的安装间隙。中间的六角凸台是整个零件的安装受力部位，对边尺寸按照对应螺纹规格的标准扳手尺寸设计，安装时可以用普通开口扳手或者套筒施加扭矩，

　　凸台的两个端面都做了粗糙度控制，靠近螺纹侧的端面在旋合时会压紧密封垫片，或是直接与基体的精加工面形成硬密封，另一侧的端面则用来对接外部管路的接头，凸台的厚度经过扭矩校核，既能承受安装时的拧紧力矩不会出现断裂变形，又不会过度占用安装空间。零件另一端的光轴段，根据实际使用场景不同，有两种常见的设计方向，一种是作为插入式对接的导向段，加工有密封槽用来安装O型圈，插入对应规格的快插接头或者硬管端口实现密封，另一种是作为内孔的延伸段，用来容纳对接管路的插入端，内孔的通径根据流通介质的流量要求设计，孔口位置做了倒角处理，既可以去除加工毛刺，也能在对接管路插入时起到导向作用，避免刮伤密封件。从安装边界来看，

　　这类零件的安装占用空间主要由六角凸台的对边尺寸和整体长度决定，设计安装基体的螺纹孔时，需要在孔位周边留出至少大于六角对边2mm的扳手操作空间，避免安装时扳手与周边结构干涉，螺纹旋合深度通常设计为螺纹公称直径的1.2到1.5倍，既能保证足够的连接强度，承受管路内的压力冲击不会脱出，又不会因为旋合过深导致加工难度提升。零件的内孔与外螺纹保持了较高的同轴度要求，通常同轴度公差控制在0.05mm以内，避免对接后出现管路偏斜，导致密封件偏磨或者管路产生额外的安装应力。在实际选型应用中，需要根据流通介质的特性选择对应的零件材质，普通气动回路常用易切削钢做表面镀锌处理，成本低且能满足一般防锈要求，水路或者弱腐蚀介质场景可以选用304不锈钢材质，

　　有更高强度要求的液压场景则会选用45号钢做调质处理，表面发黑提升防锈能力。这类零件的加工工艺通常采用棒料车削一次装夹完成主要型面的加工，保证各段的同轴度，六角结构如果是小批量生产可以采用铣削加工，大批量生产则会采用冷镦预制六角毛坯再车削各段尺寸，大幅提升加工效率降低成本，加工完成后需要去除所有锐边毛刺，尤其是内孔和外螺纹的端口位置，避免安装时割伤密封件或者操作时划伤操作人员。在管路系统中，这类对接件属于基础的连接元件，虽然结构简单，但加工精度和形位公差直接影响整个管路的密封可靠性，实际装配时需要根据密封形式控制拧紧力矩，采用垫片密封时力矩过大会压溃垫片导致渗漏，力矩过小则会因为管路振动出现松动，采用O型圈密封时则需要在O型圈表面涂抹对应介质相容的润滑脂，降低安装时的摩擦力，避免O型圈被剪切损坏。
