电机驱动离心式鼓风机装配结构设计

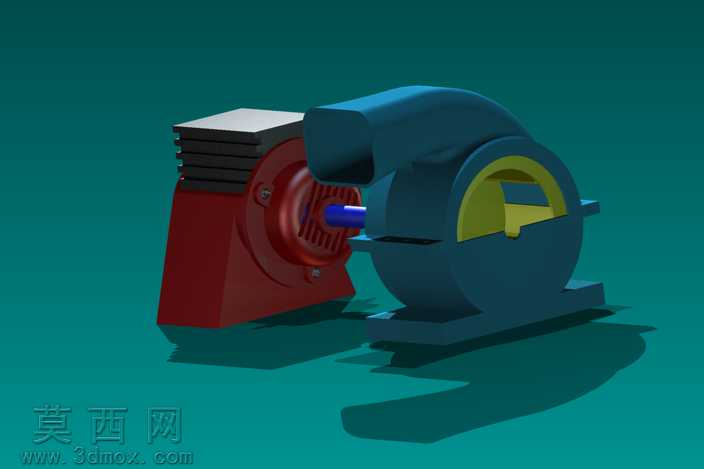

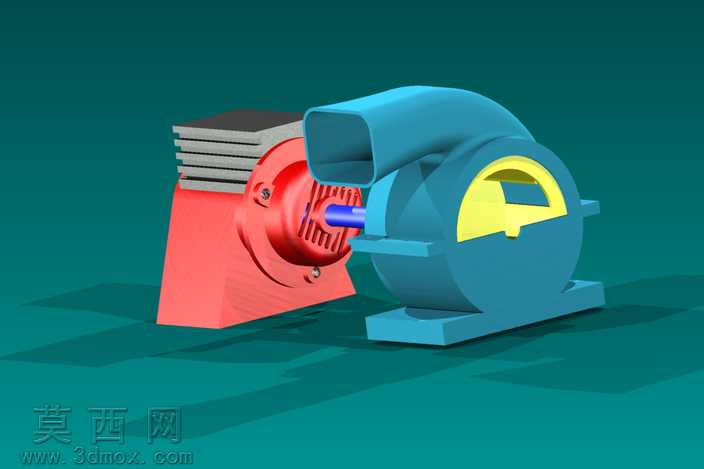

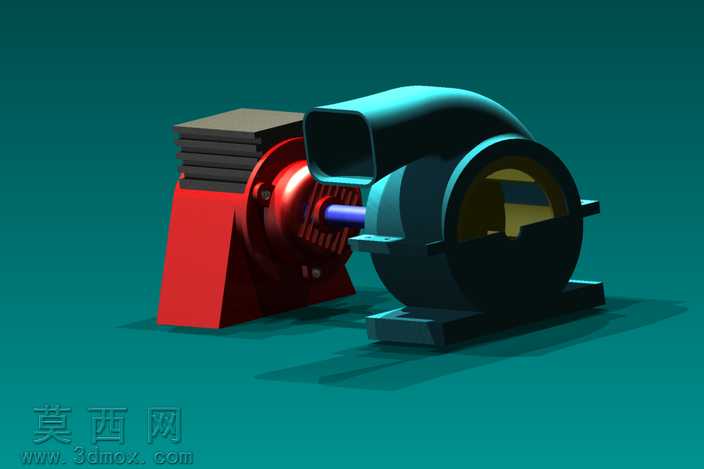

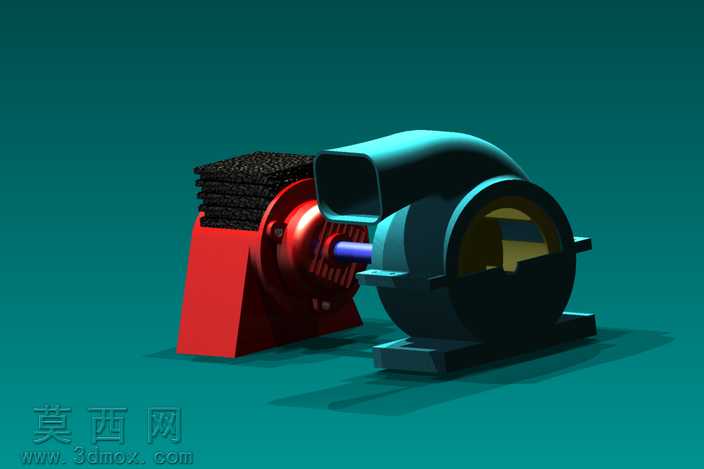

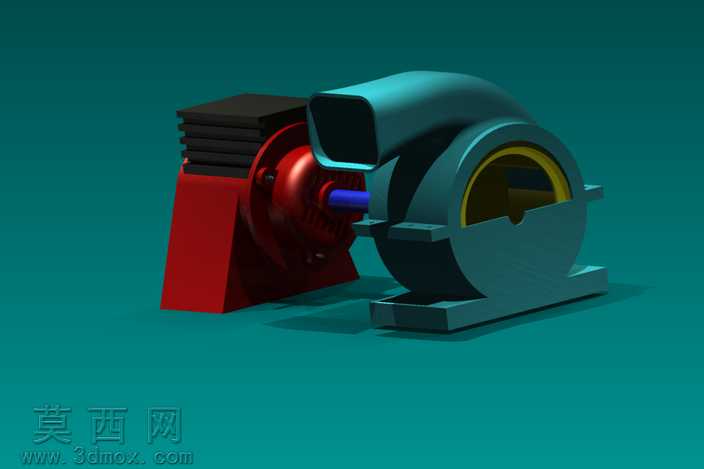

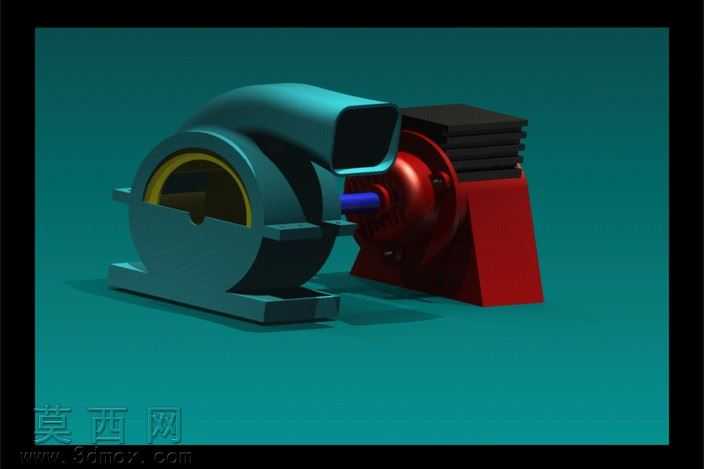

本作品为电机与离心风机组合装配的三维设计成果，建模阶段采用自底向上的装配设计思路，先分别完成驱动电机、风机蜗壳、叶轮、连接轴、安装底座等独立零部件的参数化建模，再通过同轴配合、面贴合、轴向定位等装配约束完成整体组装，完整还原了电机直驱式风机的实际装配逻辑。建模过程中对电机部分的散热筋结构、端盖安装孔位、输出轴轴径公差做了精细化还原，风机蜗壳采用变曲率曲面放样成型，精准还原了离心风机蜗壳的气流导流型线，叶轮部分的弧形叶片通过圆周阵列完成排布，叶片与轮毂、前后盖板的连接位置做了平滑过渡处理，避免结构出现应力集中的锐角结构。材质与渲染阶段，为电机外壳赋予哑光红色金属漆材质，还原工业电机的铸铁外壳质感，风机蜗壳与底座赋予哑光蓝色工程塑料质感，叶轮视窗部分赋予半透明明黄色亚克力材质，输出轴赋予亮面镀铬金属材质，安装底座的支撑脚做了加厚处理并添加了安装沉孔结构，场景采用深青绿色渐变背景，搭配柔和的环境漫反射光与定向主光源，清晰呈现各部件的结构层次与装配关系，阴影效果做了柔化处理，突出模型的立体感。结构设计上，电机输出轴与风机叶轮采用直连传动方式，省去了中间传动部件，简化了整体结构，电机与风机的连接位置设计了定位止口，保证两者的同轴度，降低运行过程中的振动风险，蜗壳的出风口采用矩形扩压结构设计，可有效提升出风静压，底部的一体式安装底座同时承托电机与风机主体，保证整体结构的安装稳定性。整个设计完整呈现了小型直驱离心风机的结构组成，各部件的配合关系清晰，可用于风机结构原理演示、装配教学参考等场景，建模过程中对各零部件的尺寸比例做了合理优化，既符合工业产品的实际尺寸逻辑，也保证了模型外观的视觉协调性。
