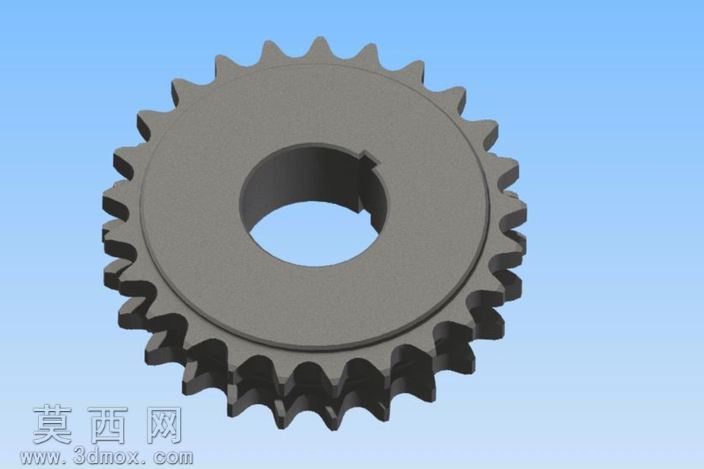

双排滚子链链轮三维结构设计作品

本作品为链传动系统核心部件双排滚子链链轮的三维建模成果，建模过程严格遵循机械设计标准中滚子链链轮的齿形规范，首先通过参数化绘制链轮的分度圆、齿顶圆、齿根圆基准轮廓，依据对应链条节距、滚子直径参数计算齿槽的工作段与过渡段曲线，保证轮齿与滚子啮合时的接触精度，减少传动过程中的冲击与磨损。建模时先完成单片链轮齿形的草图绘制，通过拉伸生成单排轮体基体，再通过特征阵列生成双排轮齿结构，精准控制两排轮齿的轴向间距与同轴度，确保与双排链条装配时的啮合对齐度。中心孔部位设计有标准键槽结构，建模时严格按照平键连接的尺寸公差要求绘制键槽轮廓，保证链轮与传动轴的周向固定可靠性，避免传动过程中出现相对转动打滑的问题。材质渲染阶段为链轮赋予了合金钢材质效果，还原了金属零件经机加工后的哑光金属质感，对齿面、端面、孔壁分别设置了差异化的粗糙度参数，齿面设置略低的粗糙度模拟热处理后的精加工表面状态，端面保留适度的加工纹理质感，键槽边缘做了微小的倒角特征处理，还原真实机加工零件的工艺细节，避免锐边应力集中的设计缺陷。整体模型结构完整，轮齿的齿形参数、轮毂厚度、键槽尺寸、双排轮齿的位置度均符合链传动设计的工程要求，可直接用于链传动机构的虚拟装配、运动仿真验证，也可作为机械设计课程中链传动章节的教学演示模型，帮助理解链轮的啮合原理与结构特点，模型的特征树逻辑清晰，参数化特征可通过修改节距、齿数、排距等核心参数快速适配不同规格的双排滚子链使用需求，具备较强的工程复用价值。
