140mm管径PP材质管道固定塑料支架

　　在民用给排水、化工流体输送、实验室气路布设等现场施工场景中，管路的径向固定与轴向限位是管线布设环节的核心基础工序，这类管夹式塑料支架主要承担对应外径管路的承载与定位作用，避免管路在流体输送过程中因水锤效应、设备运行振动出现位移、松脱甚至接口渗漏的问题。这款适配140mm管径的支架采用PP材质加工，本身具备优异的耐酸碱腐蚀性能，相比传统金属冲压管夹，在输送弱腐蚀性流体的管路场景中无需额外做防腐镀层处理，长期处于潮湿或有轻度腐蚀介质的环境下也不会出现锈蚀剥落的问题，自重更轻，现场搬运与安装的劳动强度更低，同时PP材质本身具备一定的形变韧性，夹持管路时不会像刚性金属夹那样对管材外壁造成压痕损伤，尤其适配PVC、

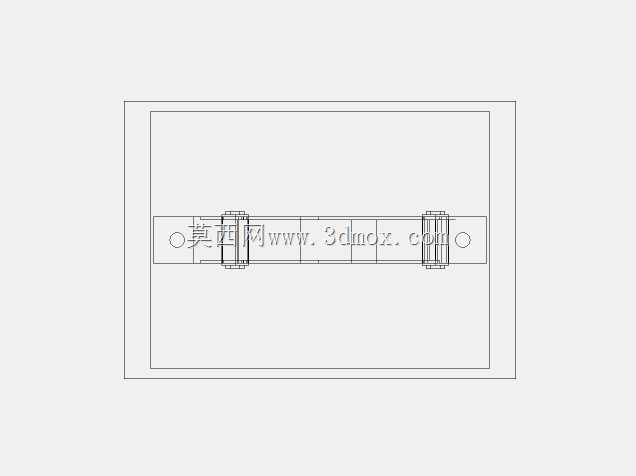

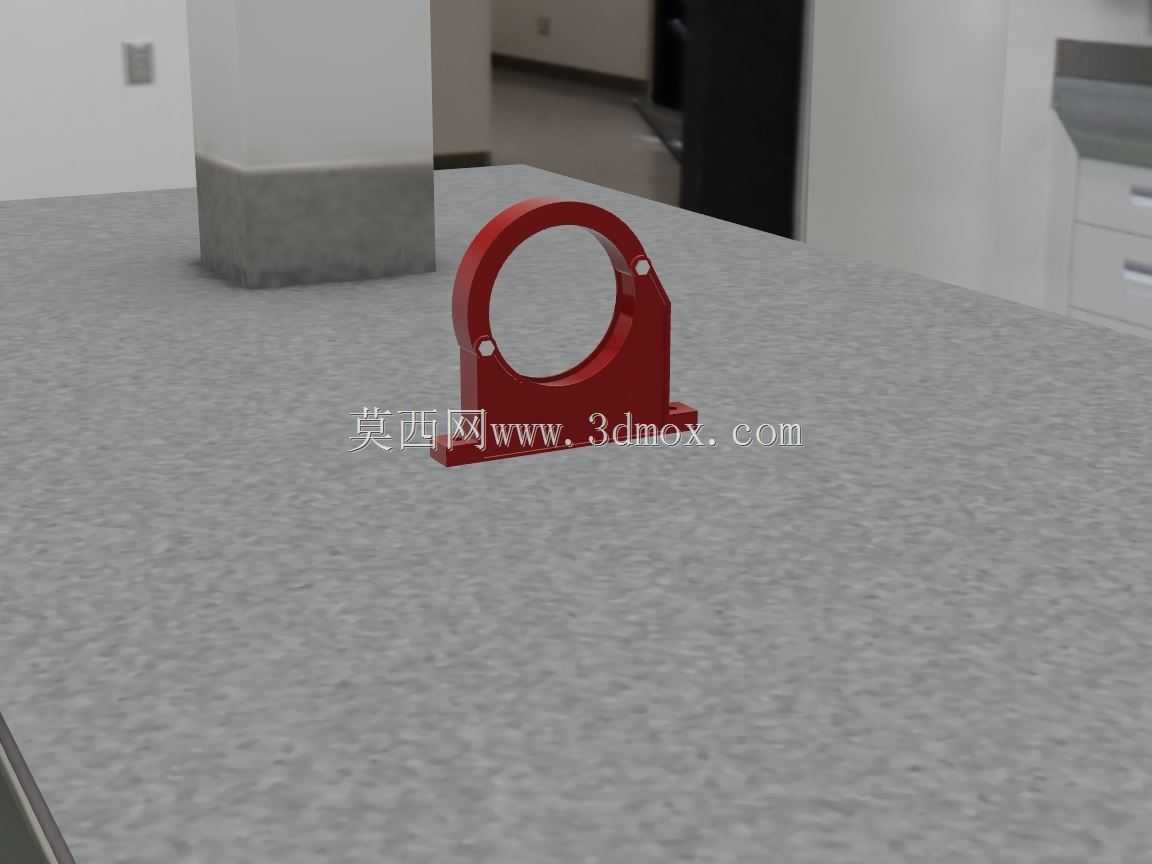

　　PPR等塑料材质管路的固定需求。从结构设计来看，这款支架采用分体式抱合结构，上半部分为半圆弧抱箍，下半部分为带安装底板的支撑座，两者通过两侧的紧固点位实现锁合，安装时可以先将下半部分的底板通过膨胀螺栓或自攻螺丝固定在墙面、支架横梁、设备基座等安装基面上，再将管路放置在下半圆弧支撑面上，最后扣合上半抱箍锁紧即可，无需在管路安装前提前套入管夹，对于后期改造的管线布设场景适配性更强，能大幅减少现场安装的返工概率。支架底部的安装底板设置了两个对称的安装孔位，孔位间距经过适配性校核，既可以匹配常规的膨胀螺栓安装尺寸，也能适配常用的C型钢安装卡扣，可直接固定在墙面、混凝土立柱、型钢支架等多种安装基面上，安装边界的适配范围较广。

　　圆弧夹持面的曲率完全匹配140mm外径的管路轮廓，抱合后夹持面与管材外壁的贴合面积足够大，锁紧后单位面积的压应力更小，不会出现局部应力集中导致管材变形的问题，同时足够的贴合面积也能提供充足的静摩擦力，限制管路在轴向的窜动，在常温工况下可以稳定承载对应管径满水管路的静态载荷，抵消常规流体输送产生的小幅振动。在实际选型应用中，这类塑料管夹支架常被用于民用建筑的给排水立管固定、中央空调冷却水系统的管路布设、化工车间的弱腐蚀性药液输送管路支撑、实验室纯化水管道的定位等场景，相比金属支架，它的绝缘性能也更优异，在有防静电要求或者需要避免管路与安装基面形成导电通路的场景中也能适用。设计过程中针对PP材质的蠕变特性，对抱箍的壁厚做了针对性加强，

　　避免长期锁紧状态下出现应力松弛导致夹持力下降的问题，两侧的锁紧点位采用嵌入式的连接结构，锁紧时受力均匀，不会出现单侧应力过大导致抱箍断裂的情况，整体结构没有多余的冗余设计，在满足结构强度与安装需求的前提下尽可能压缩了整体外形尺寸，安装后不会占用过多的管线布设空间，在管线排布密集的井道、设备夹层等狭小空间内也能顺利安装使用。
