大口径PP材质管道固定支撑塑料夹座

　　在民用给排水、化工流体输送、市政管网布设以及工业设备配套管路系统中，大口径塑料管道的径向固定一直是管路布设环节容易被忽略却直接影响系统运行稳定性的细节点。这款适配400mm管径的塑料管道支架，就是针对大口径PP类管路的固定需求开发的专用支撑构件，区别于传统金属管夹易锈蚀、易与塑料管道产生电化学应力、安装贴合度差的问题，整体采用与管路同材质的PP塑料加工成型，能最大化降低不同材质热胀冷缩系数差异带来的连接应力，尤其适配+GF+系列061型PP管路系统的安装配套。

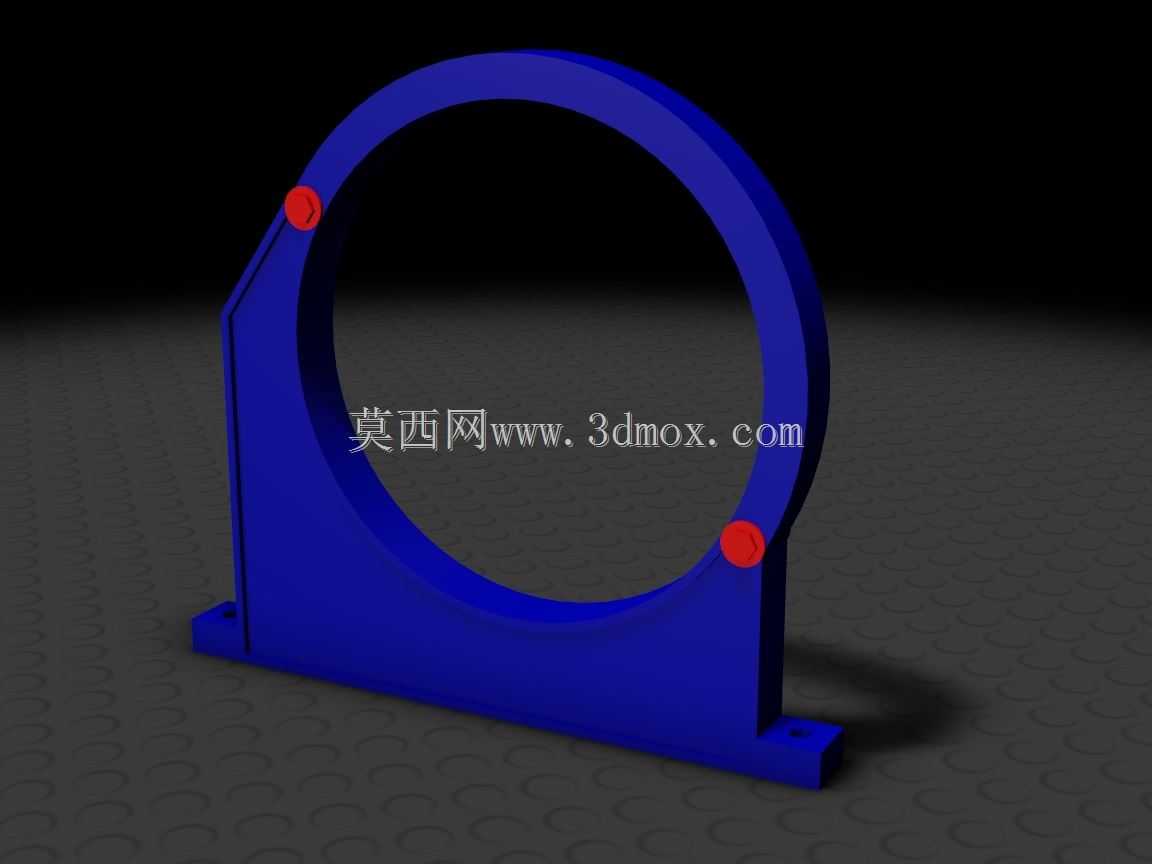

　　从实际安装场景来看，这类支架主要用在室内外架空管路的布设环节，比如厂房内工艺流体输送管路的墙面/地面固定、市政给排水管网的检查井内管路支撑、水处理设备内部大口径流道的管段定位，相比小口径管夹，大管径管路因为自身充液后重量大，径向形变更明显，支架的支撑弧度如果和管外壁贴合度不足，很容易出现局部应力集中，长期运行后出现管道外壁压痕、甚至开裂泄漏的问题。这款支架的抱合圆弧段完全按照400mm公称外径的PP管道公差带设计，圆弧段的曲率和管道外壁完全匹配，安装后抱合面能和管外壁形成整面接触，不会出现线接触或者点接触的应力集中问题，两个红色的锁紧点位分布在圆弧的斜向对称位置，锁紧时受力均匀，不会出现单侧压紧导致的管道偏移。

　　设计上这款支架采用了一体式的底座加抱合臂结构，底部的安装法兰边向外延伸，两个安装孔位分别布置在底座两端，安装时可以通过膨胀螺栓直接固定在混凝土基面、钢结构支架面或者设备安装面板上，底座的厚度比抱合臂厚15%左右，能将管路的垂直载荷均匀分散到安装基面，避免长期承重后底座出现蠕变变形。抱合臂和圆弧段之间做了大圆角过渡，没有尖锐的应力集中角，即使在低温环境下安装锁紧，也不会出现过渡位置开裂的问题。两个锁紧点位采用内嵌金属螺母的设计，避免塑料螺纹反复锁紧后出现滑牙问题，同时锁紧时的压紧力可以通过螺栓扭矩精准控制，既保证管道不会出现轴向窜动，又不会因为压紧力过大导致管道径向变形影响通流面积。

　　从安装边界尺寸来看，这款支架适配的管道公称外径为400mm，整体安装高度从底座底面到圆弧顶端的尺寸刚好覆盖管道半径加上底座厚度，安装时不需要额外调整管道的布设高度，底座的两个安装孔中心距经过标准化设计，和行业内通用的大口径管架安装孔位完全兼容，替换原有金属支架时不需要重新在基面打孔，能大幅降低现场改造的工作量。支架的侧向宽度刚好覆盖管道的径向支撑范围，不会额外占用过多的管路布设空间，在管路并排布设的场景下，相邻管道之间的预留间距只需要满足支架宽度要求即可，能有效压缩管廊或者设备内部的管路占用空间。

　　实际使用中，PP材质的支架本身具备优异的耐酸碱腐蚀性能，在输送腐蚀性流体的管路系统中，不需要额外做防腐处理，相比金属支架的防腐涂装工序，能节省大量的后期维护成本，同时塑料材质的阻尼特性更好，能有效吸收管路内流体流动产生的振动，降低管路系统的振动传递，避免振动传导到安装基面产生共振噪音。在室外使用场景下，材质本身添加了抗紫外线助剂，长期日晒环境下不会出现快速老化脆裂的问题，使用寿命能和配套的PP管路保持一致，不需要在管路全生命周期内频繁更换支架配件。

　　从结构设计的细节考量，这款支架的抱合圆弧内侧没有做额外的防滑筋，避免防滑筋压入管道外壁造成损伤，而是依靠整面的贴合摩擦力实现管道的轴向固定，当管路因为温度变化出现轴向热胀冷缩时，合适的锁紧力能允许管道有微小的轴向位移，释放热胀冷缩产生的内应力，避免应力集中在管道连接位置导致焊口开裂或者法兰泄漏。底座的底面做了平整化处理，安装时和基面完全贴合，不会出现翘边导致的受力不均问题，即使在不太平整的混凝土基面上安装，也能通过垫片调整保证支架的垂直度，避免抱合圆弧出现偏斜导致管道受力不均。
