金属铰接枢轴连接构件三维设计

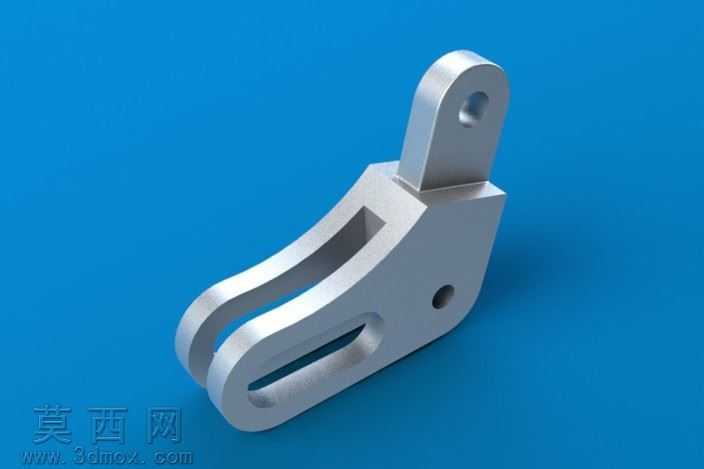

本作品为金属铰接枢轴连接构件的三维建模设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先对构件的功能需求进行拆解：该构件需实现两个部件间的铰接转动连接，同时承担径向与轴向的载荷传递，因此建模时优先确定核心安装基准，以上端单耳铰接孔、下端双耳铰接槽的同轴度为核心约束，依次绘制各段截面草图并通过拉伸、切除、倒角等特征完成主体结构生成。建模过程中对关键配合尺寸做了参数化关联，上端单耳的通孔直径、下端双耳的槽宽、槽内长圆孔的行程长度、侧部定位销孔的位置均设置为可驱动参数，方便后续根据不同安装场景快速调整尺寸规格，无需重构特征树。材质设置阶段选用哑光金属材质模拟铝合金阳极氧化后的表面效果，调整材质的粗糙度、金属度参数，还原金属构件表面细微的磨砂质感，同时对棱边处添加微小的圆角过渡特征，避免尖锐棱边产生不符合实际加工工艺的渲染效果，也还原了机加工零件去毛刺后的真实形态。渲染阶段采用纯色蓝色背景突出构件主体，布置三点式布光：主光源从侧上方45度投射，打出构件的主体明暗关系，突出上端单耳、下端双耳的立体轮廓；辅光源从另一侧补光，降低暗部死黑区域，展现槽体长圆孔、侧部销孔的内部结构细节；轮廓光从构件后方投射，勾勒金属边缘的高光，强化金属材质的质感，同时开启环境光遮蔽效果，让构件各连接转角处的阴影更自然，提升整体渲染的真实感。结构设计上，下端双耳的长圆孔设计可实现安装时的位置微调，适配装配过程中的公差累积，侧部的销孔可用于安装限位销，控制铰接转动的行程范围，上端单耳与下端双耳的厚度比例经过受力校核，保证在额定载荷下不会出现结构变形，整体结构无冗余设计，在满足连接强度与铰接功能的前提下尽可能缩减构件体积，适配紧凑的安装空间。
