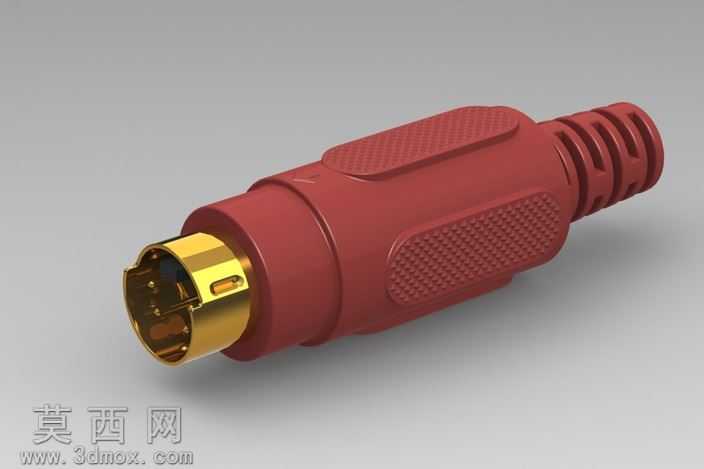

S-VHS视频信号传输插头三维建模设计

本模型为S-VHS视频传输插头的完整三维建模成果，建模过程以还原产品真实工业形态与装配逻辑为核心目标，首先通过草图绘制勾勒插头整体轮廓，将产品拆分为金属插芯、绝缘塑壳、尾部防弯折护套三个独立建模模块，保证各部件尺寸匹配度符合实际接插件的公差要求。金属插芯部分采用曲面建模与特征拉伸结合的方式，精准还原镀金接触端子的排布结构、插接口的定位卡槽形态，对金属外壳的倒角、接缝细节做精细化处理，还原金属机加工件的精密质感。外部红色绝缘塑壳部分，先通过旋转凸台构建主体圆柱基础形态，再针对握持区域做防滑纹理设计：两侧的颗粒状防滑纹采用阵列特征完成，顶面的长条形防滑凹陷通过切除拉伸实现，纹理的深度、排布密度完全参照实际产品的人体工学设计，保证握持插拔时的摩擦力符合使用需求。尾部的防弯折护套采用多道环形凹槽的结构设计，通过环形切除与圆角过渡处理，还原软质塑胶材质的可弯折形变特性，避免线材连接处因反复弯折出现断裂问题。材质渲染阶段，金属插芯部分赋予高反射镀金金属材质，调整反射粗糙度参数模拟真实镀层的柔和金属光泽，避免过度反光造成的失真；塑壳部分赋予哑光红色工程塑料材质，添加细微的颗粒质感参数还原注塑件的表面肌理，防滑纹理区域通过材质粗糙度的细微差异，强化纹理的触觉视觉暗示；尾部护套赋予稍软质感的半哑光塑胶材质，与主体塑壳形成材质软硬的视觉区分。建模过程中对所有装配贴合面做了干涉检查，保证金属插芯与塑壳的装配间隙、护套与塑壳的衔接位置完全符合实际产品的装配逻辑，整体模型比例精准，细节还原度高，既可以作为音视频配件产品设计的参考原型，也可用于电子接插件相关的结构教学、渲染展示场景，完整呈现了民用电子接插件从结构设计到外观质感呈现的全流程建模思路。
