调节器安装基座工业结构件设计

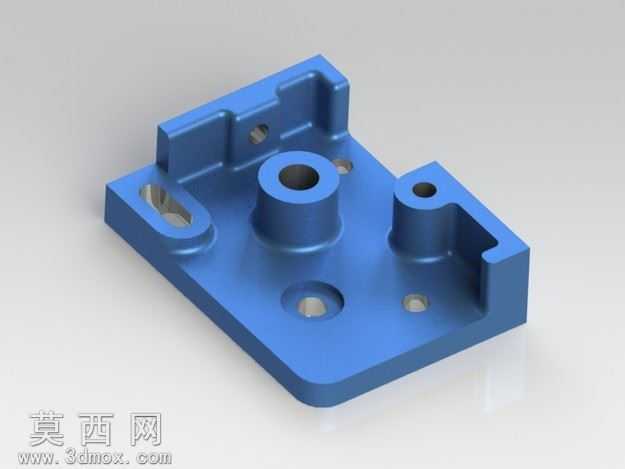

本作品为调节器配套安装基座的三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺规范，对零件的每一处结构尺寸进行精准约束，确保模型可直接对接生产加工环节。渲染阶段采用哑光蓝色工程塑料材质模拟实际工件的表面质感，搭配柔和的工业产品布光方案，清晰呈现基座的轮廓转折、孔位布局与边角细节，渲染输出的效果图完整还原零件的真实形态，可用于产品展示与装配校验。从结构设计来看，该基座采用一体化板式承载结构，主体为近似矩形的承载底板，底板边缘设置有围边式限位结构，可对上方安装的调节器部件形成侧向定位约束，避免装配后出现横向窜动。底板上分布有多种规格的孔位结构：中心位置设置带凸台的主安装通孔，凸台结构有效提升了主安装位的结构强度，可承受调节器主体的装配载荷与工作振动；侧边设置独立的小直径凸台安装孔，用于固定调节器的附属功能模块；底板平面上分布有多个沉头安装孔与腰型调节孔，沉头孔用于实现基座与安装面的沉头螺丝固定，保证安装后螺丝端面不突出基座平面，腰型孔则预留了装配调节余量，可抵消安装面的加工误差，提升装配适配性。底板一侧开设的长条形镂空槽，既可以减轻基座整体重量，又能为调节器的外接管路或线路提供走线空间，同时减少了原材料的使用量，兼顾结构实用性与成本控制。设计过程中充分考虑零件的注塑或铣削加工可行性，所有边角均设置合理的工艺圆角，避免应力集中问题，孔位与凸台的拔模角度符合加工脱模要求，各结构之间的壁厚保持均匀，防止加工过程中出现变形缺陷。整体结构布局紧凑，在有限的安装空间内集成了主部件固定、附属模块安装、基座自身固定、走线避让等多项功能，可满足调节器在工控系统设备中的稳定安装需求，装配后可有效承载调节器的工作载荷，抵御设备运行过程中的振动冲击，保证调节器长期工作的位置精度与稳定性。
