标准公制内六角螺栓与销钉套件三维设计

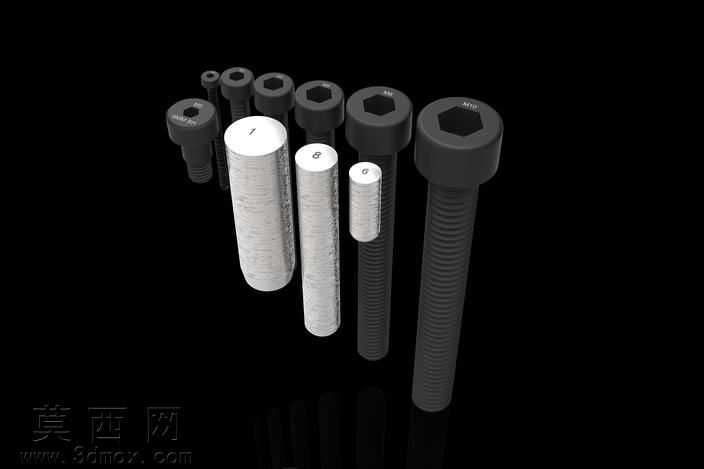

本套三维模型围绕标准公制系列Caphead内六角螺栓与圆柱销钉开展全参数化建模设计，建模过程严格遵循公制机械紧固件的通用尺寸规范，覆盖6毫米、8毫米、12毫米等多规格圆柱销，以及M4、M5、M6、M8、M10等全系列常用规格内六角圆柱头螺栓，所有零件的螺纹牙型、头部内六角槽深度、杆部长度公差、销钉端面倒角等细节均按照通用机械标准完成1:1还原，确保模型可直接用于机械装配模拟、工装设计校验等实际工程场景。建模阶段采用特征化参数驱动的设计思路，首先绘制螺栓头部的六边形外轮廓与内六角驱动槽的截面草图，通过拉伸切除完成头部结构成型，再通过螺旋线扫描切除生成标准公制三角螺纹，针对螺纹收尾处的不完整牙型做了平滑过渡处理，避免模型导入装配环境时出现几何干涉报错；销钉类零件则以圆柱基体为基础，对两端端面做标准C角倒角处理，还原实际销钉压入装配时的导入结构。材质与渲染环节针对两类零件做了差异化表现，黑色内六角螺栓采用发黑处理的合金钢材质表现，调整材质的粗糙度、金属度参数还原工业紧固件表面的哑光氧化质感，金属销钉则采用镀锌抛光的亮面金属材质，通过环境HDR贴图的光影反射，突出两类零件不同的表面处理工艺差异；渲染场景采用纯黑背景配合底部柔光反射板，清晰呈现不同规格零件的尺寸比例差异，所有零件按规格从小到大依次排布，直观展现整套紧固件的尺寸梯度。结构设计上充分考虑零件的实际装配逻辑，螺栓的头部支撑面、杆部光杆段与螺纹段的分界位置、内六角槽的驱动深度均符合实际装配的受力要求，销钉的外径公差带、端面倒角尺寸也完全匹配销孔压装的工艺需求，整套模型无破面、无重叠几何、无多余特征，所有特征树保留完整建模步骤，可根据实际设计需求快速修改对应规格的尺寸参数，适配不同的机械装配设计场景，能够为通用机械设计中的紧固件选型、装配干涉检查提供精准的三维数字模型支撑。
