32吨级起重连接卸扣结构设计

　　在重型吊装作业场景里，卸扣是索具系统中承担载荷传递的核心连接部件，这款额定载荷32吨的卸扣，主要适配港口重型货物装卸、大型钢结构厂房构件吊装、重型设备转场安装、桥梁预制段架设这类大吨位起吊工况，作为钢丝绳索具、吊装带、起重链条与被吊物吊点之间的可拆卸连接载体，承担起吊过程中全部工作载荷的传递作用，其结构可靠性直接决定整个吊装作业的安全系数。

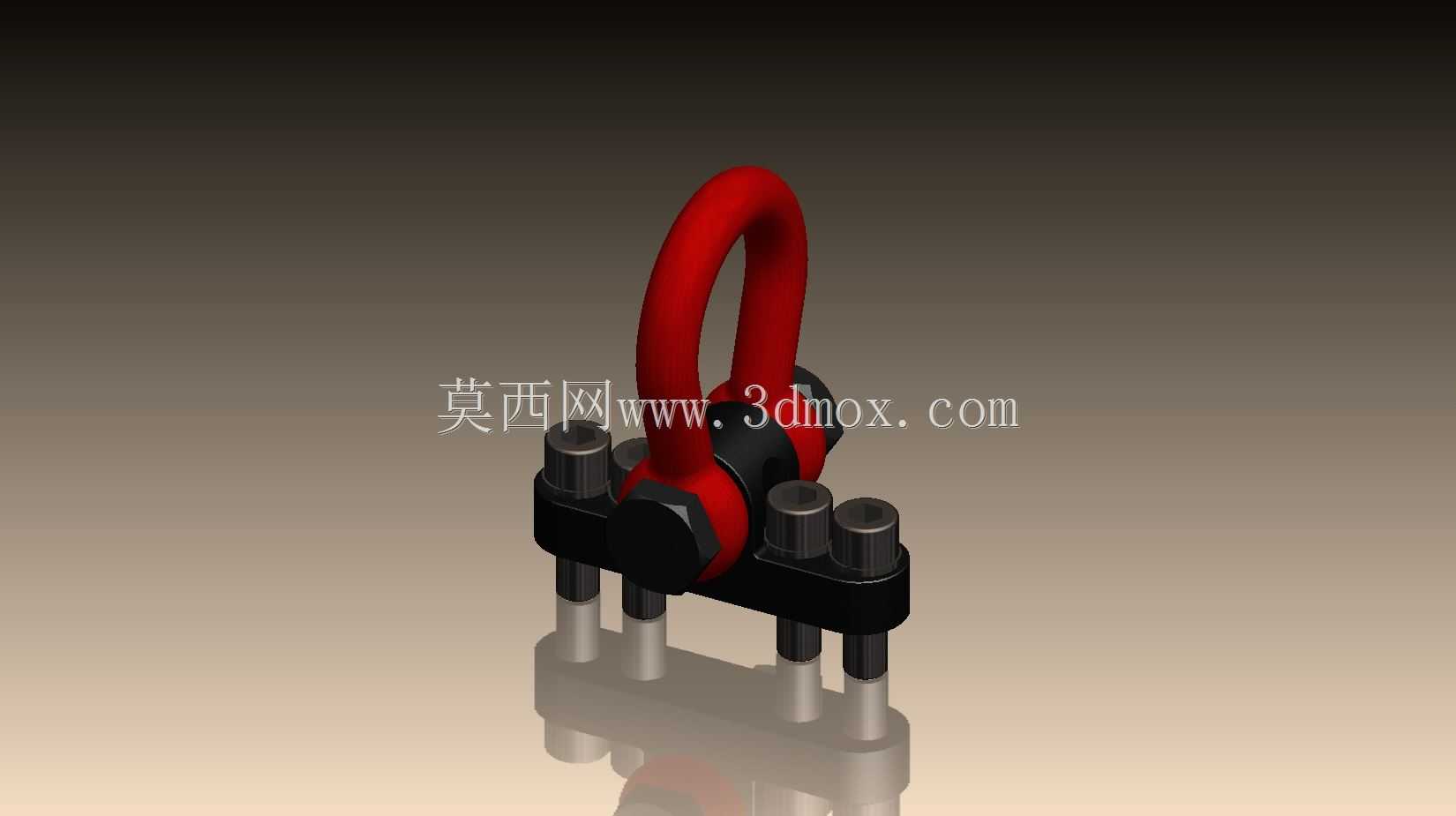

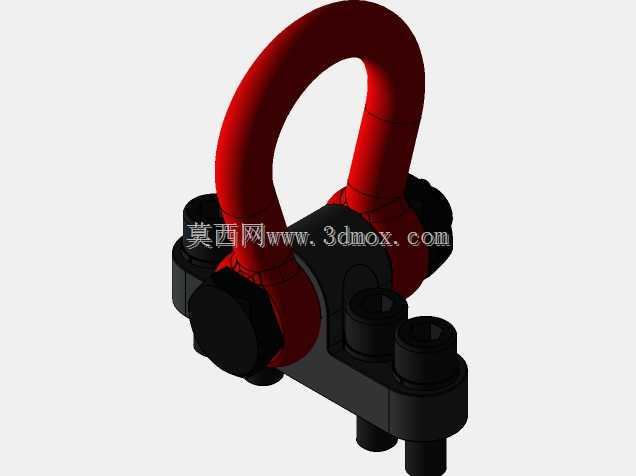

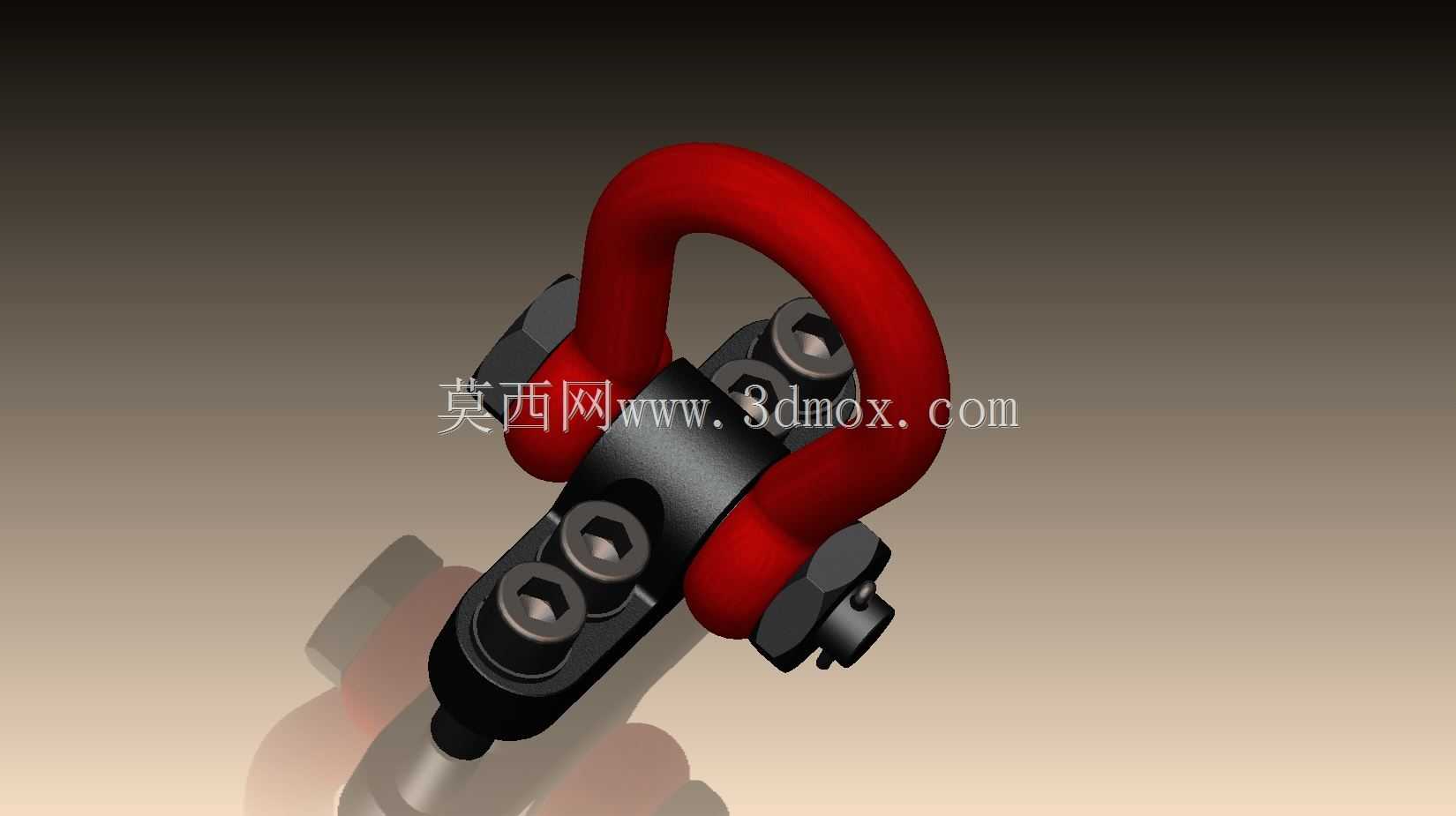

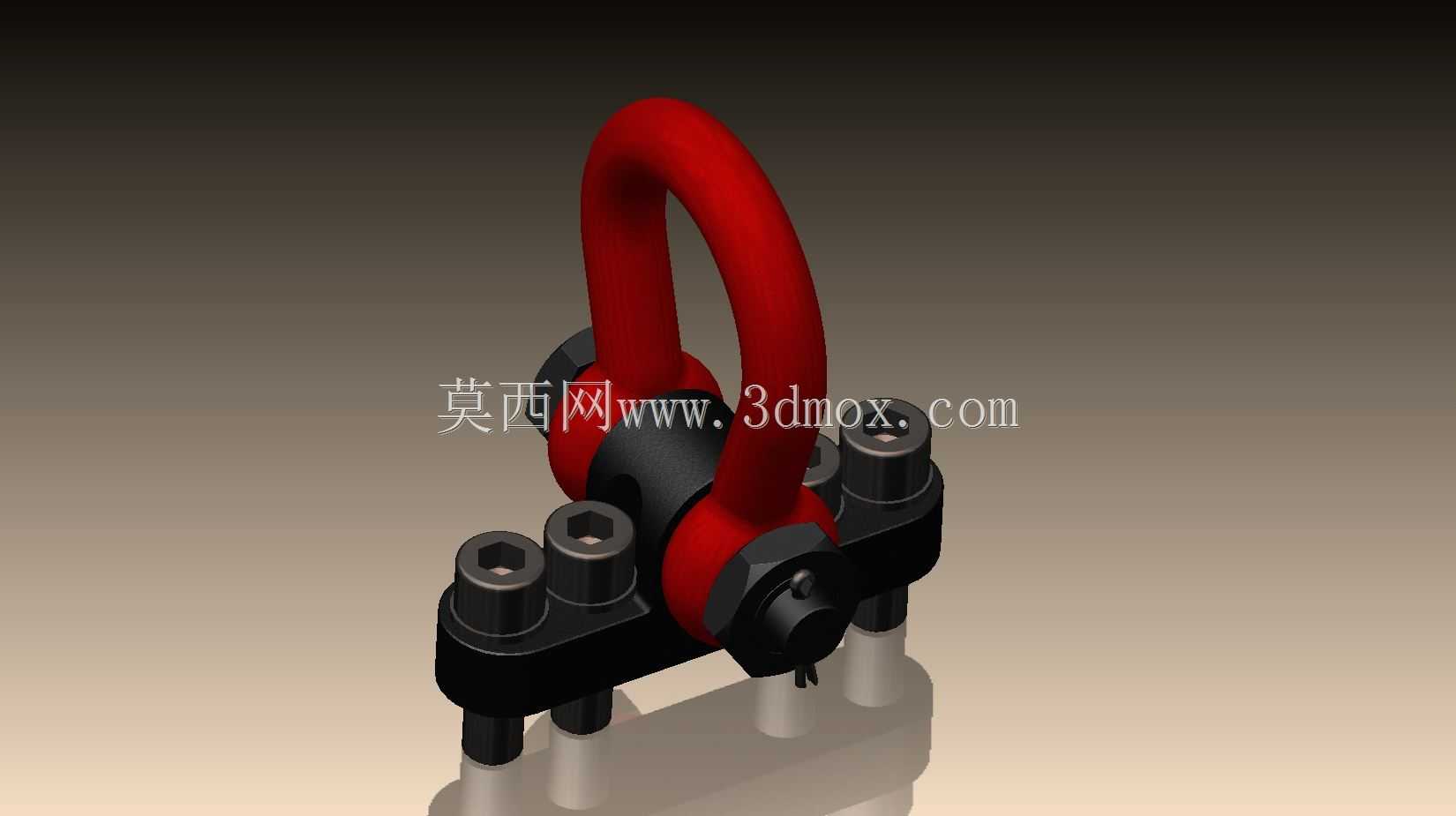

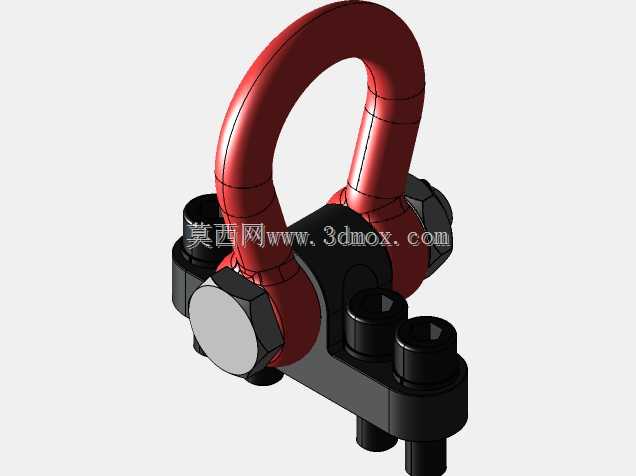

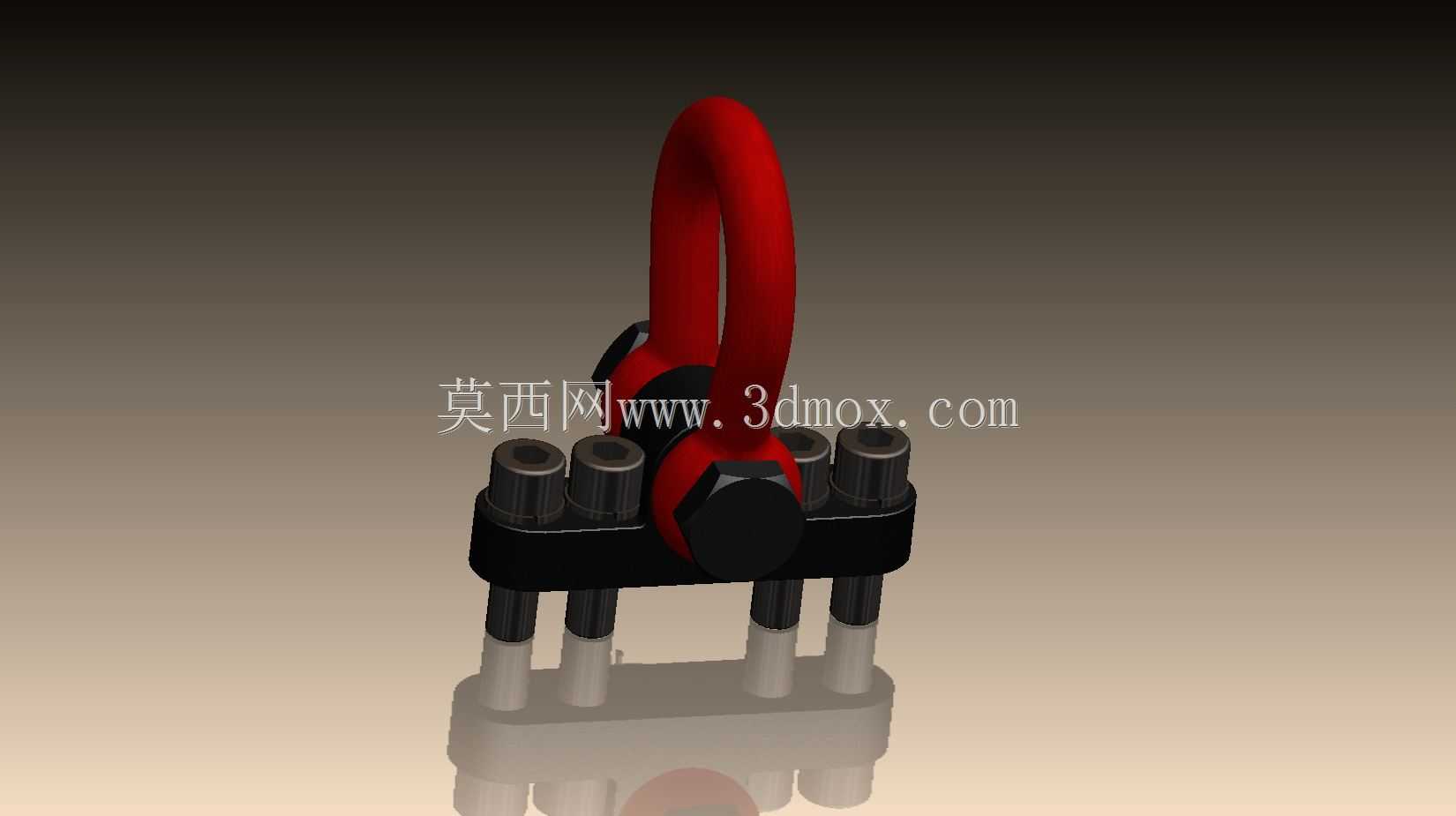

　　从结构设计逻辑来看，这款卸扣采用弓形环体搭配双销轴压板的结构形式，区别于常规小吨位卸扣的单销轴直接穿接设计，32吨级的载荷要求必须对销轴的剪切、弯曲应力做冗余设计，因此在弓形卸扣本体的两个连接端，额外设置了一体式的双螺栓固定压板，压板上加工有两个同轴的销轴定位孔，主承载销轴穿过卸扣环体两端的通孔后，通过压板上的两个高强度螺栓完成轴向限位，避免起吊过程中销轴受载窜动脱出，相比传统的开口销限位结构，这种双螺栓压板的限位形式抗冲击载荷能力更强，能承受吊装启停瞬间的动载冲击，不会出现开口销受振脱落的风险。

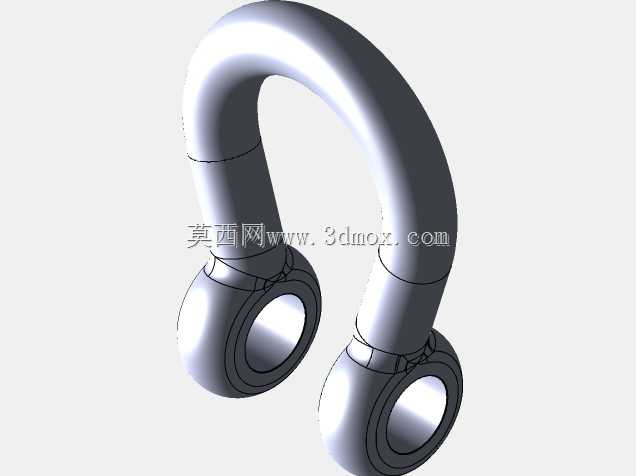

　　环体部分采用锻造弓形结构，弓形的曲率半径经过载荷仿真优化，在受拉时环体的应力分布更均匀，不会出现直臂型卸扣拐角处的应力集中问题，环体截面为圆形渐变设计，在与索具接触的承载段截面直径更大，向两端销轴连接段平滑过渡，既保证了核心承载区的强度，又尽可能控制了整体自重，降低索具系统的附加载荷。环体表面做了红色涂装处理，一方面是起重作业场景的安全警示色，便于现场作业人员快速识别吊具位置，另一方面涂装层也能隔绝环体金属与外界水汽、腐蚀介质的接触，延长户外作业的使用寿命。

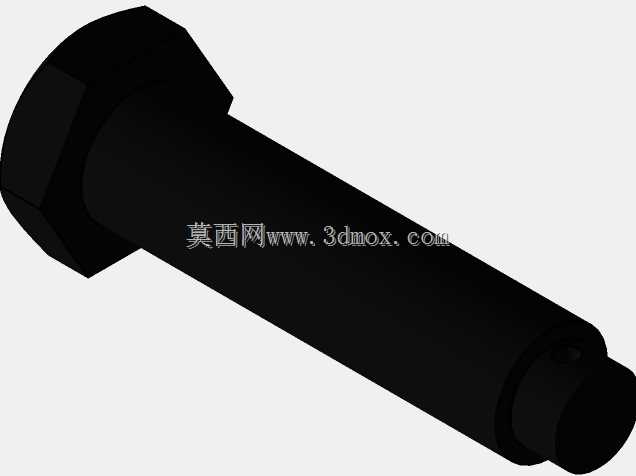

　　销轴部分采用高强度合金结构钢加工，表面做发黑处理提升耐磨性能，销轴与卸扣环体的配合采用间隙配合，既保证拆装时的便利性，又不会因为配合间隙过大导致受载时出现冲击晃动，销轴的直径经过剪切强度校核，在32吨额定载荷下，双剪切面的剪切安全系数满足起重吊具的相关规范要求，同时销轴端部做了倒角处理，安装时能顺利穿入环体的连接孔，不会刮伤孔壁影响配合精度。

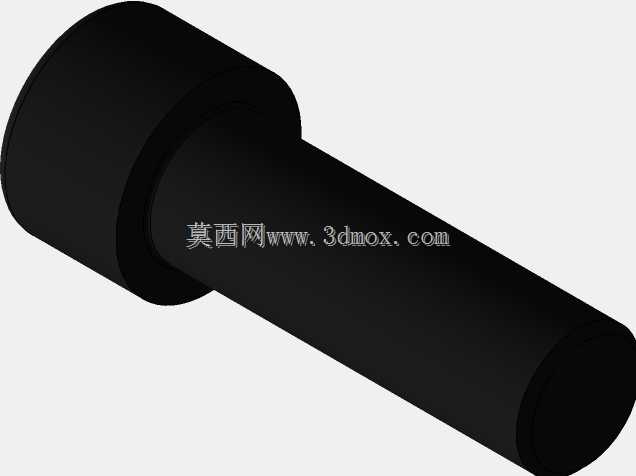

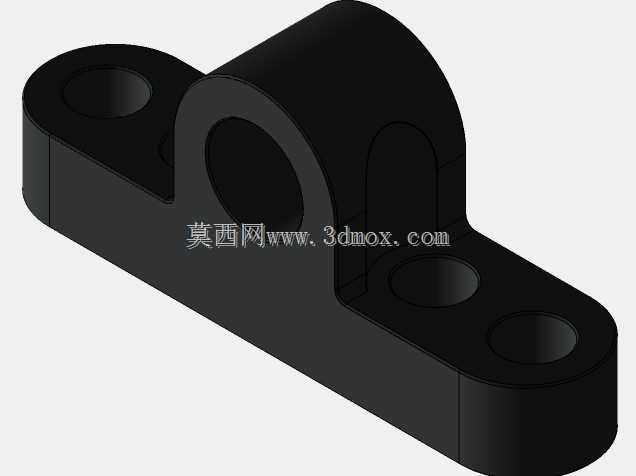

　　配套的固定压板为矩形锻件结构，两个螺栓孔的位置度公差控制在较高精度范围内，保证安装时两个螺栓能均匀受力，不会出现单个螺栓受载过大的情况，螺栓采用高强度外六角螺栓，拧紧后能提供足够的预紧力，将压板牢牢压在卸扣环体的端面上，限制主销轴的轴向窜动，同时压板的下表面与环体端面贴合紧密，不会在受载时出现相对滑移。

　　从安装边界来看，这款卸扣的弓形环体内腔净空尺寸经过优化，能适配直径较大的重型吊装带、多股钢丝绳索具的穿接需求，不会因为内腔空间不足导致索具挤压变形，影响索具本身的使用寿命；安装时需要保证主销轴的轴线与起吊受力方向垂直，避免销轴受弯产生附加应力，两个固定螺栓需要按照规定扭矩对称拧紧，保证压板受力均匀。在实际选型使用时，需要根据被吊物的重量、吊装角度计算实际作用在卸扣上的载荷，严禁超载使用，同时要定期检查环体是否有裂纹、变形，销轴是否有磨损、螺栓是否有松动，及时排查安全隐患。

　　建模过程中，对环体的锻造圆角、销轴的配合公差、螺栓的螺纹细节都做了还原，能直观展示各部件的装配关系，可用于起重索具选型参考、吊装方案的三维布局演示，也能作为重型连接部件结构设计的参考案例，帮助设计人员理解大吨位卸扣的载荷传递路径与结构强化思路，在设计同类型重载连接件时，可参考这种双压板销轴限位的结构形式，提升连接结构的抗冲击、抗松动能力。
