机加工用快速夹紧穆尔萨式虎钳结构

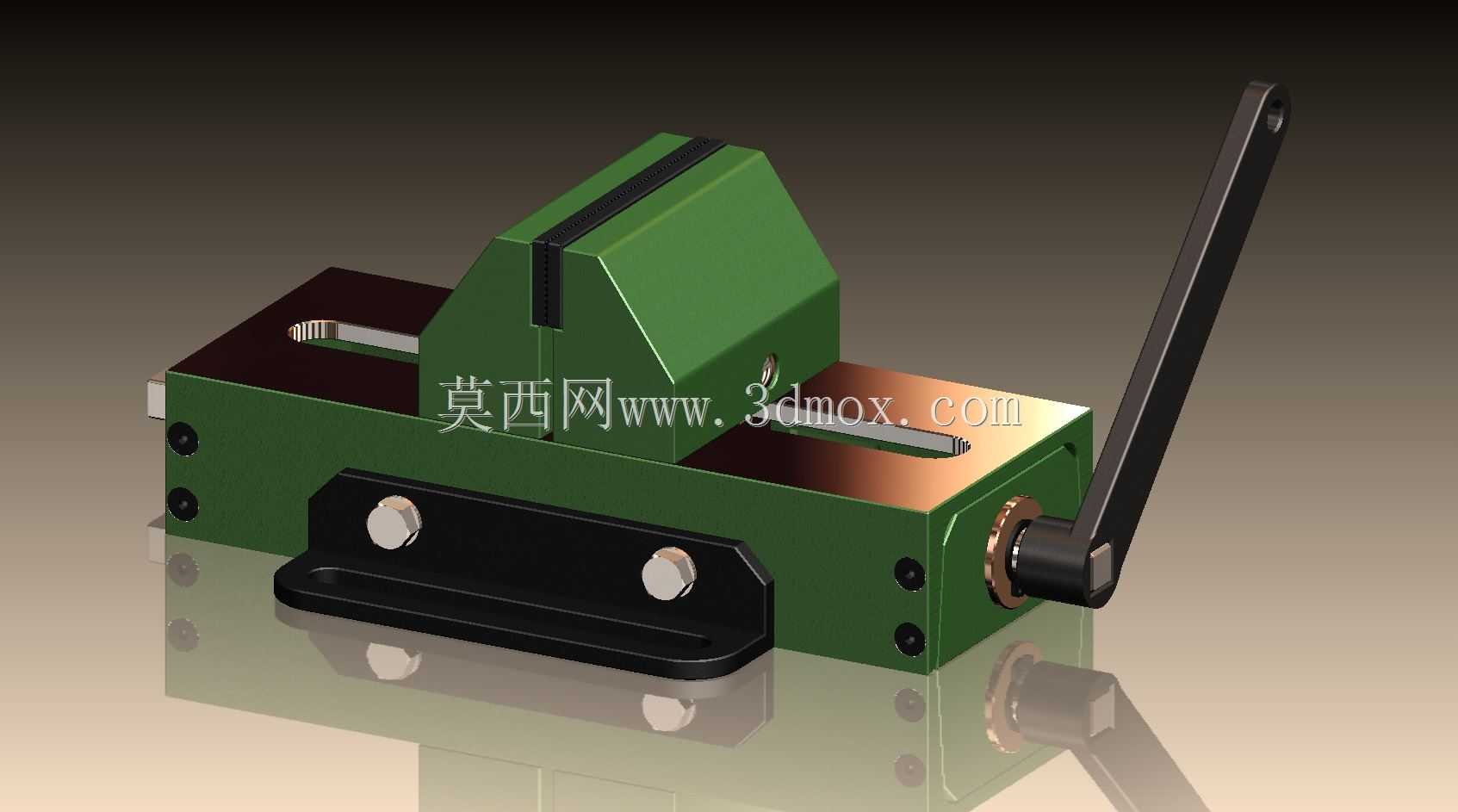

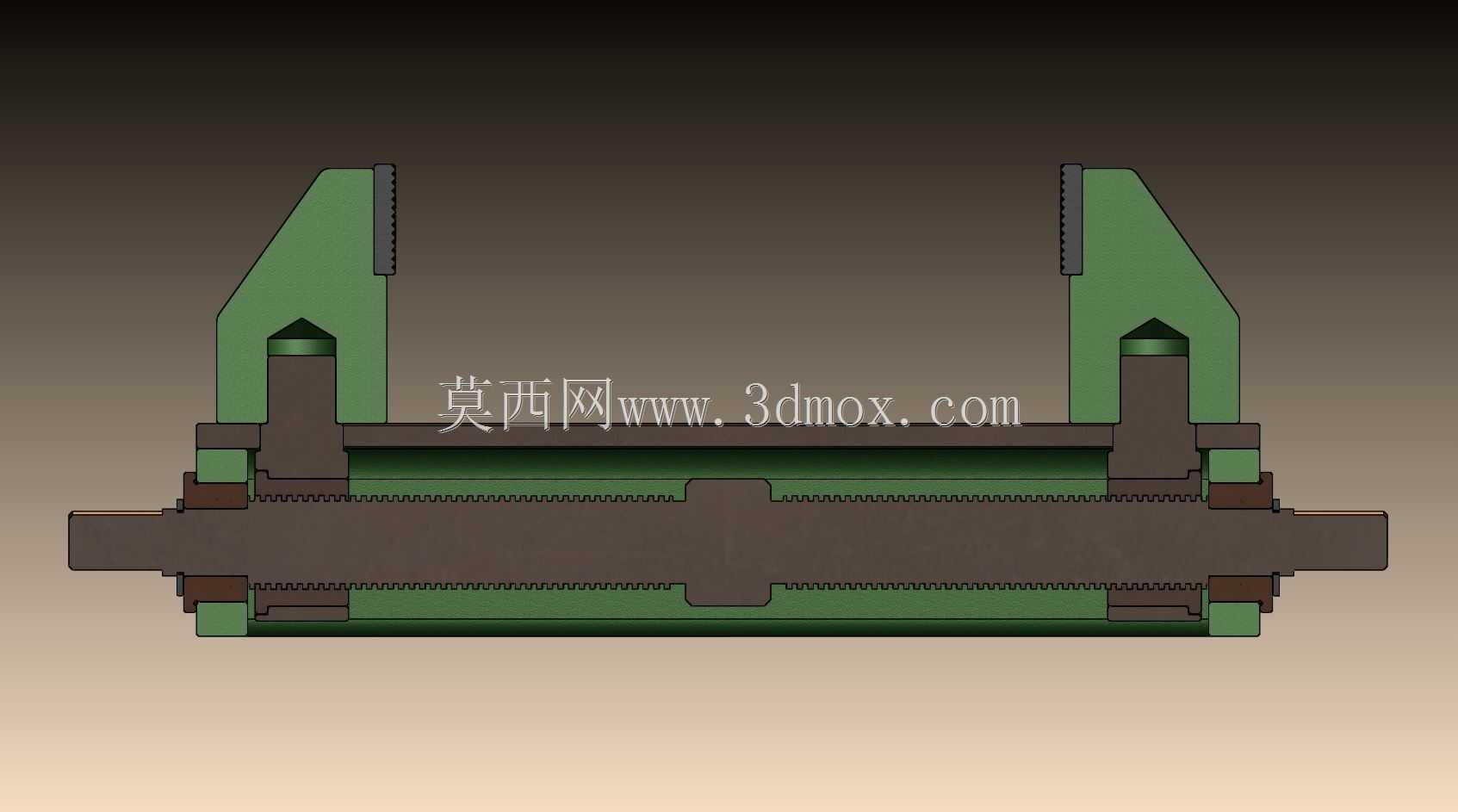

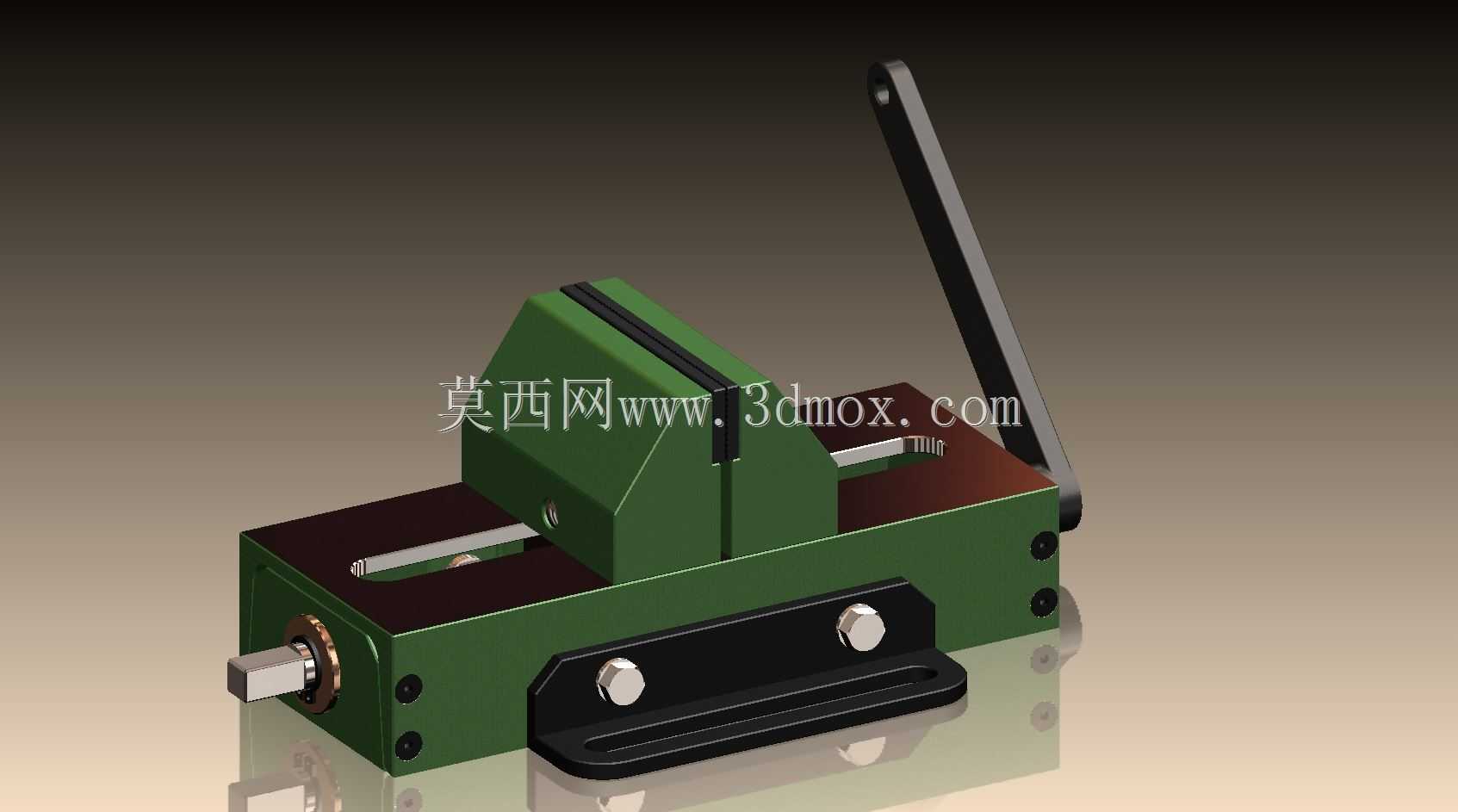

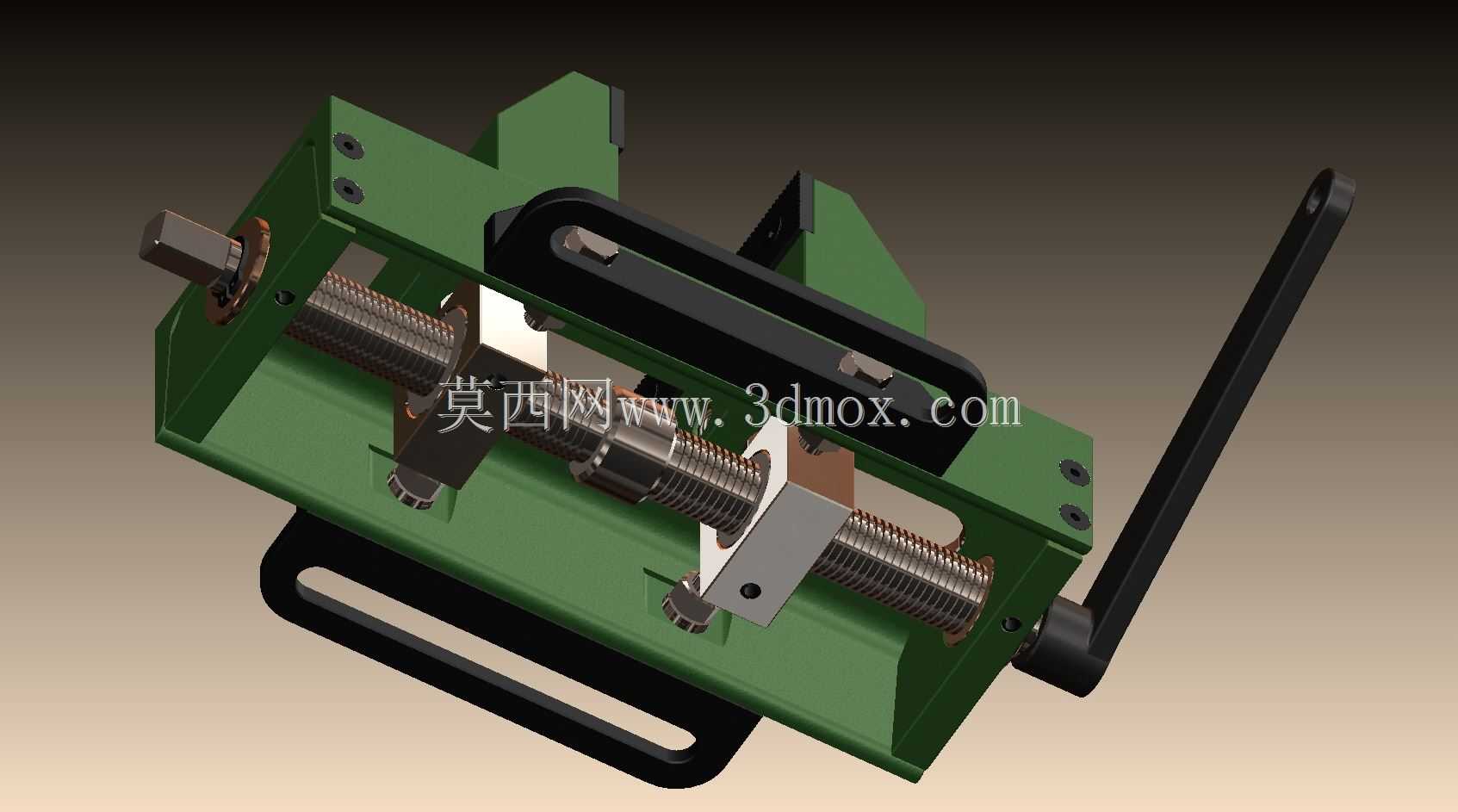

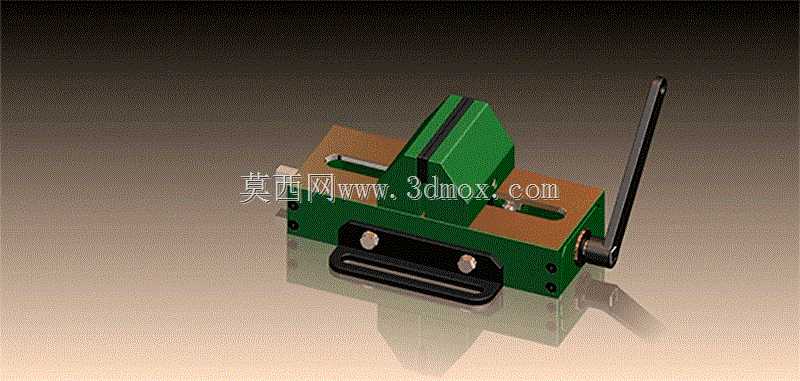

　　在常规铣削、小型零件钻削、磨削工序的装夹环节，这类侧置操作杆的虎钳往往是车间工位上适配性极强的通用工装，和传统丝杠进给的台虎钳不同，这款结构的夹紧动作不需要反复旋拧手柄，扳动侧方的操作杆就能完成快速开合与夹紧锁止，在小批量多品种的零件加工场景里，能大幅减少单件装夹的辅助时间，尤其适合装夹频次高、单次切削负载不算极端的工位使用。从结构设计逻辑来看，这款虎钳的主体采用分体式承力结构，钳身底座为整体式承力基体，固定钳身与活动钳身的配合面做了耐磨导向处理，活动钳身的驱动机构内置在钳身内部，没有外露的长丝杠，避免了加工过程中切屑缠绕丝杠、影响进给顺畅度的问题，操作杆的转轴位置做了偏心锁紧结构设计，扳动手柄到锁止位置时，

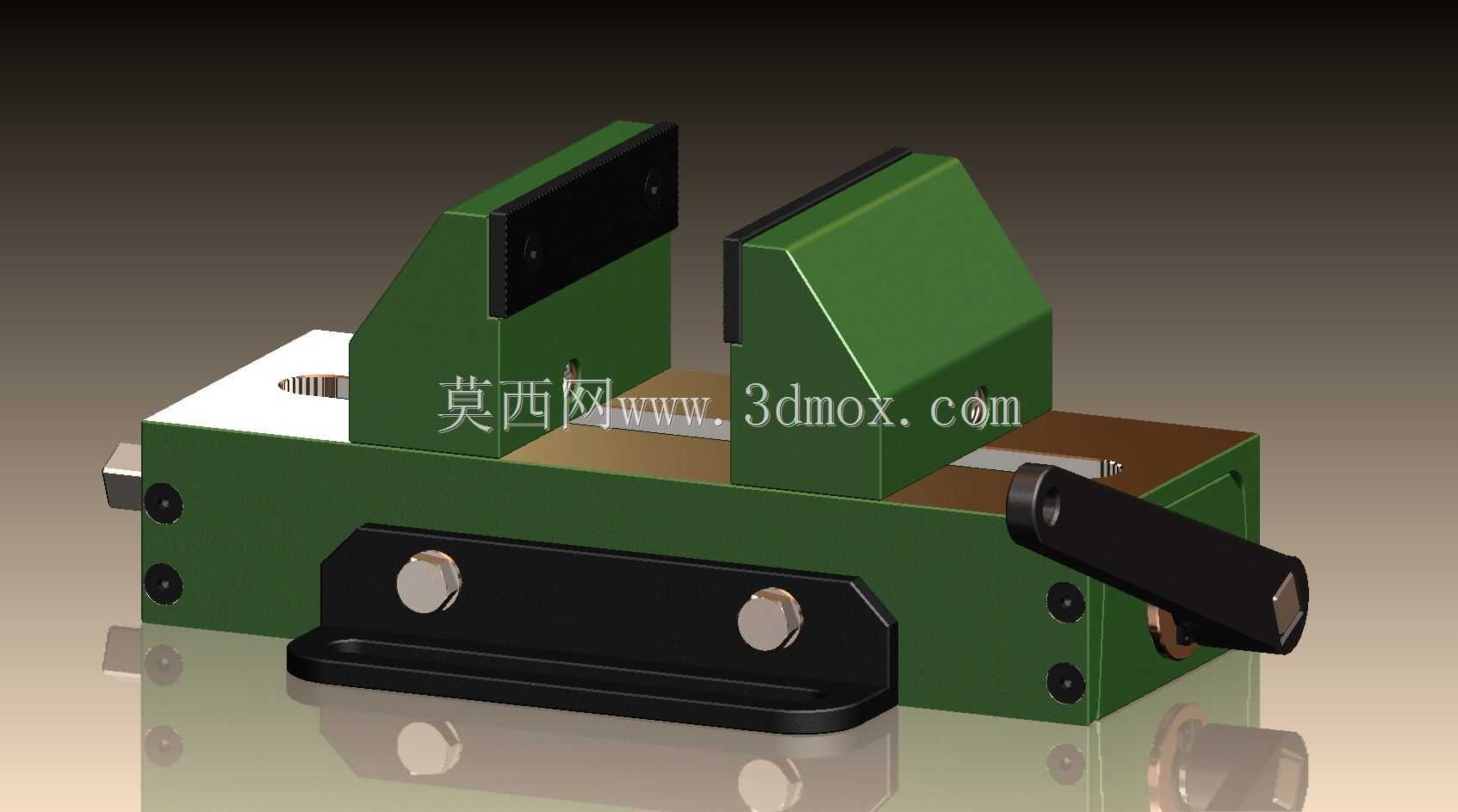

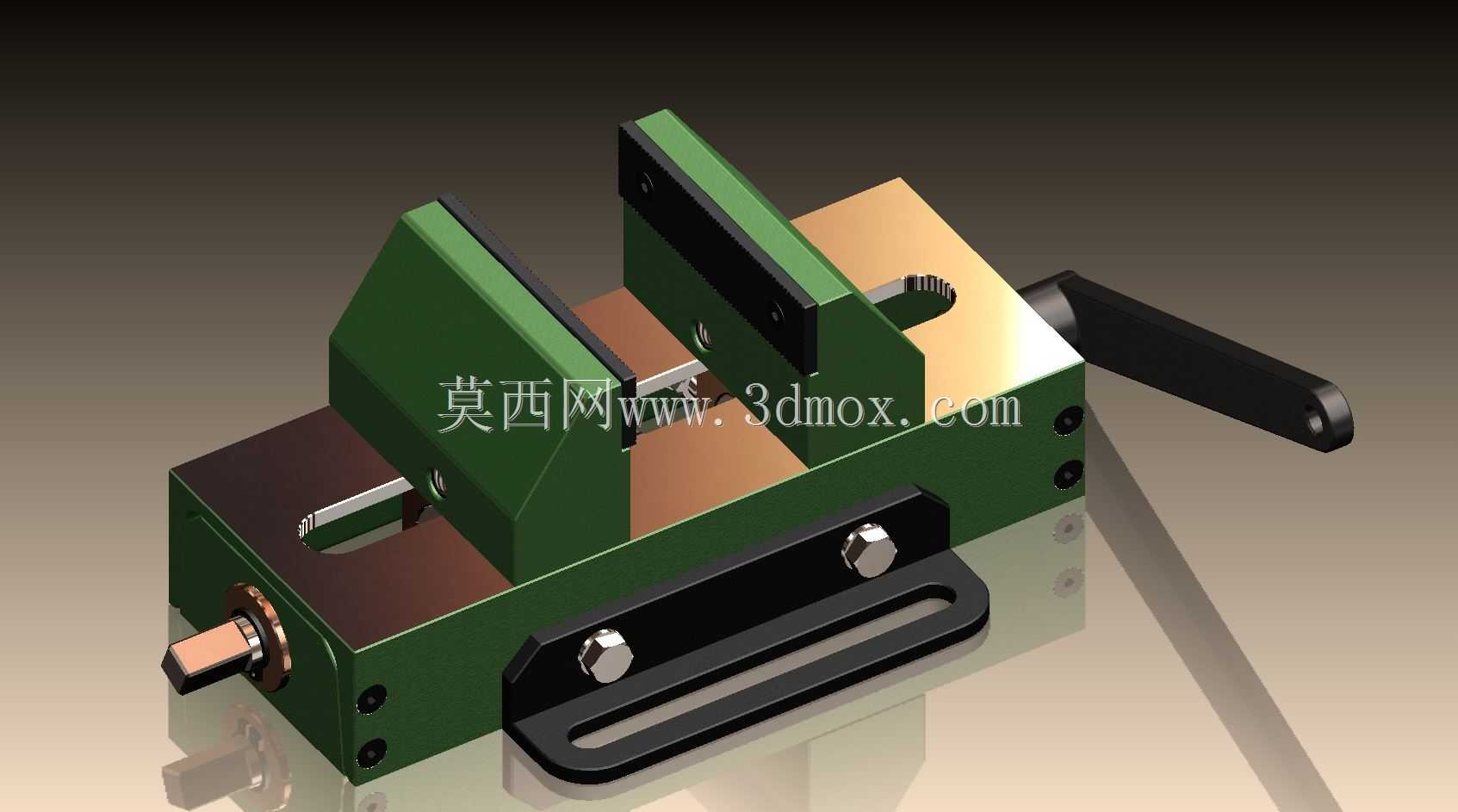

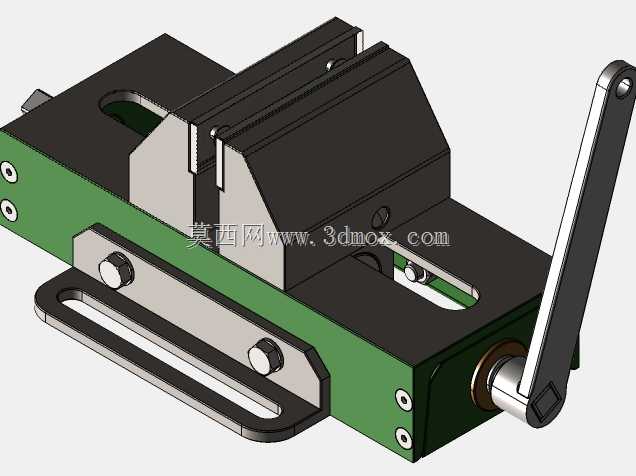

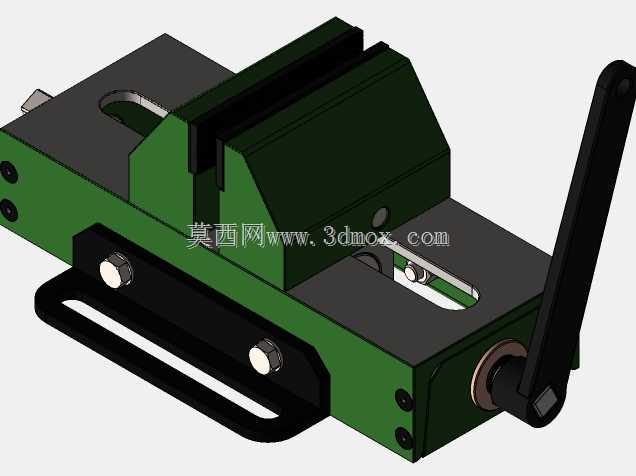

　　偏心结构会推动活动钳身向固定钳身靠拢，同时形成自锁角度，即便承受铣削过程中的振动，夹紧力也不会出现松脱，不需要额外增加锁止销或者防松结构。固定钳口和活动钳口的夹持面做了交叉网纹处理，和零件毛坯面接触时能形成足够的静摩擦力，避免零件在切削力作用下出现滑移，钳口板采用可拆卸式设计，长期使用出现磨损、压痕之后，可以直接松开紧固螺钉更换钳口板，不需要整体更换钳身，降低了工装的维护成本。底座部分设计了前后贯通的T型槽安装位，能够直接适配标准机床工作台的T型槽螺栓，安装时可以根据加工工位的需求，调整虎钳在工作台上的安装角度，底座下方的定位凸台能够和工作台的定位槽配合，保证虎钳安装后钳口的平行度与机床进给方向的匹配精度，

　　不需要每次安装都反复打表找正。从安装边界来看，这款虎钳的整体宽度控制在常规小型铣床、钻床工作台的适配范围内，操作杆的扳动行程不会超出钳身侧面太多，不会和机床的护罩、进给导轨产生运动干涉，钳身的高度设计也兼顾了夹持深度和操作空间，夹持高度范围内的零件不会因为钳身过高遮挡刀具路径，也不会因为钳身过矮导致零件装夹悬伸量过大、出现切削振颤。在实际使用场景中，这类虎钳除了适配普通机加工工位，也可以在钳工划线、零件修配、小型组件装配工位作为固定工装使用，快速夹紧的特性在装配工位需要频繁拆装零件的场景下优势更明显，不需要像传统丝杠虎钳那样反复调整开合量，只需要根据零件的大致尺寸提前调整好钳身的初始位置，

　　后续装夹同规格零件时只需要扳动操作杆就能完成夹紧。设计过程中，钳身的受力路径做了针对性优化，夹紧力从操作杆的偏心结构传递到活动钳身，再通过钳口传递到被夹持零件，反作用力直接通过固定钳身传递到底座，再通过安装螺栓传递到工作台，整个受力路径没有薄弱的悬臂结构，即便承受较大的侧向切削力，钳身也不会出现变形或者偏移。活动钳身的导向面做了淬硬处理，长期往复运动不会出现导向间隙过大的问题，内部的偏心转轴位置加装了耐磨衬套，减少反复扳动操作杆带来的磨损，保证长期使用后夹紧行程的精度不会出现明显衰减。和普通台虎钳相比，这款结构的虎钳没有突出的丝杠端，整体外形更规整，清理切屑的时候只需要扫过钳身平面即可，切屑不会堆积在丝杠螺纹缝隙里，日常维护只需要定期在导向面和转轴位置加注少量润滑脂即可，不需要频繁清理丝杠上的缠屑和油污。在夹持异形零件的时候，也可以更换定制的软钳口，在钳口上加工出和零件外形匹配的型面，完成异形零件的定位装夹，适配不同形状零件的加工需求，底座的安装孔位采用长槽设计，允许虎钳在工作台上有一定的调整余量，能够配合工位上的其他工装完成多工位排布，不会因为安装孔位固定导致工位布局灵活性不足。
