阿玛罗克轻量化三线夹结构设计

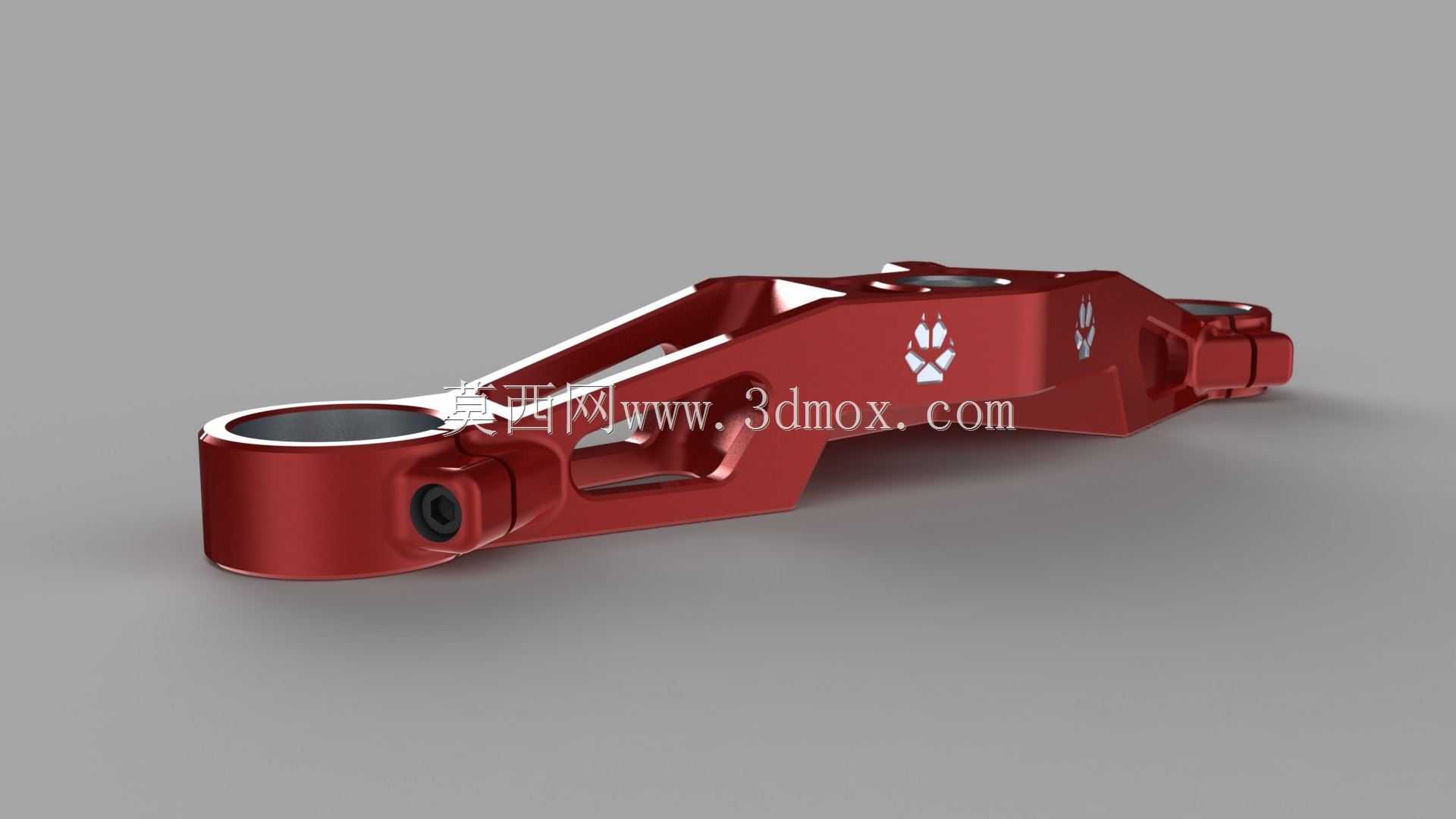

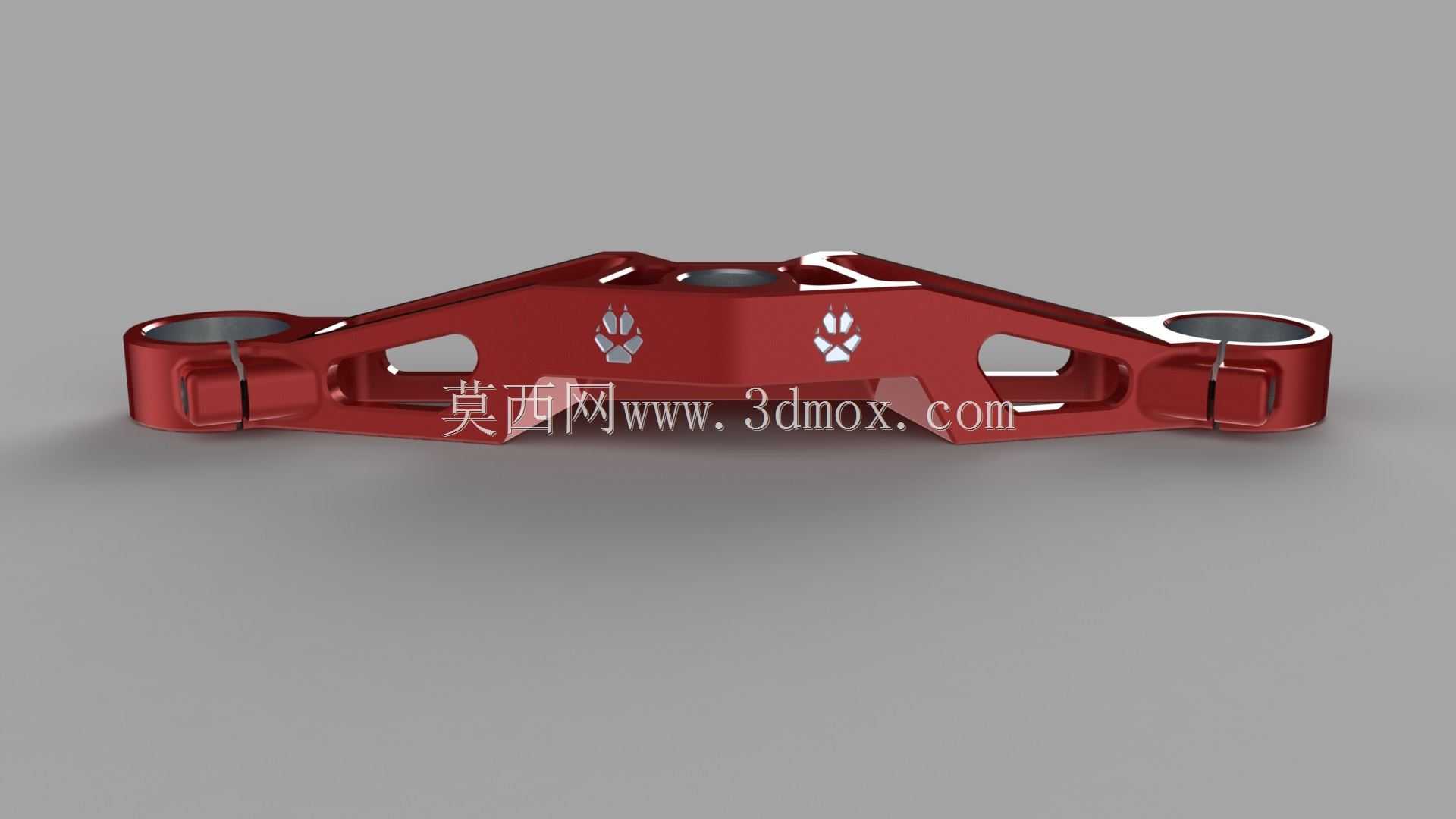

　　这类三线夹主要应用在越野车型的前悬架连杆连接部位，承担多组拉杆的定位与载荷传递作用，在非铺装路面行驶过程中，需要同时承受纵向冲击、横向侧倾带来的交变载荷，对结构刚度和重量控制都有较高要求。从结构设计来看，整体采用对称式三孔布局，两端的大孔径环套用于匹配主拉杆的安装直径，中间的通孔用于固定中间定位拉杆，三个安装孔的中心距严格匹配原车悬架的安装点坐标，避免装配后出现拉杆干涉、定位偏移的问题。设计过程中优先做了拓扑优化，在非主要承力区域做了镂空挖槽处理，在保证整体弯曲刚度、扭转刚度满足载荷要求的前提下，尽可能去除冗余材料，相比实心结构重量降低近四成，有效减少了悬架下质量，提升车辆行驶过程中的滤震表现。

　　结构细节上，每个环套部位都设计了开口夹紧结构，配套锁紧螺栓孔位，安装时可以通过螺栓收紧开口，实现与拉杆轴径的过盈配合，避免行驶过程中出现松旷、移位的问题。环套的内孔表面预留了足够的加工余量，实际生产中可以根据匹配的拉杆实际尺寸做精镗处理，保证配合公差控制在合理区间，既不会因为间隙过大出现晃动，也不会因为过盈量过大导致装配困难。镂空区域的过渡位置全部做了圆角处理，避免应力集中，在交变载荷长期作用下，不会在转角位置出现疲劳裂纹，提升零件的使用寿命。

　　安装边界方面，零件整体厚度控制在适配原车安装空间的范围内，安装后与周边的刹车管线、减震器支架、转向拉杆都预留了足够的安全间隙，即使在悬架最大压缩、最大拉伸行程下，也不会出现与周边部件的运动干涉。三个安装孔的轴线保持严格的平行度公差，装配后可以保证三根拉杆的运动轨迹处于同一平面，避免拉杆受到附加的弯矩作用，减少拉杆衬套的异常磨损。表面做了阳极氧化处理，既可以提升铝合金基材的表面硬度，增强耐磨性能，也能形成致密的氧化层，避免户外泥水、盐分侵蚀导致的结构腐蚀，适配越野场景的复杂使用环境。

　　从受力路径来看，车辆制动时产生的纵向载荷会通过两端环套传递到中间连接结构，再通过中间孔位传递到主车架连接点，镂空的筋条全部沿着主受力路径布置，没有多余的结构凸起，筋条的厚度经过反复校核，在最大冲击载荷下的变形量控制在允许范围内，不会因为结构变形导致四轮定位参数出现偏移。侧倾工况下，横向载荷会通过环套的夹紧面传递到整个结构，开口部位的锁紧螺栓预紧力经过计算，保证在最大侧向力作用下，环套与拉杆之间不会出现相对滑动，避免定位失效。整个零件没有多余的装饰性结构，所有的几何特征都服务于功能需求，兼顾了轻量化与结构可靠性，适配越野改装场景下的性能升级需求，也可以作为同类型多杆连接夹持结构的设计参考，在其他需要多点同轴连接、同时有减重需求的机械结构中，也可以借鉴这种拓扑优化加开口夹紧的设计思路。
