工业级手动撬棍结构设计方案

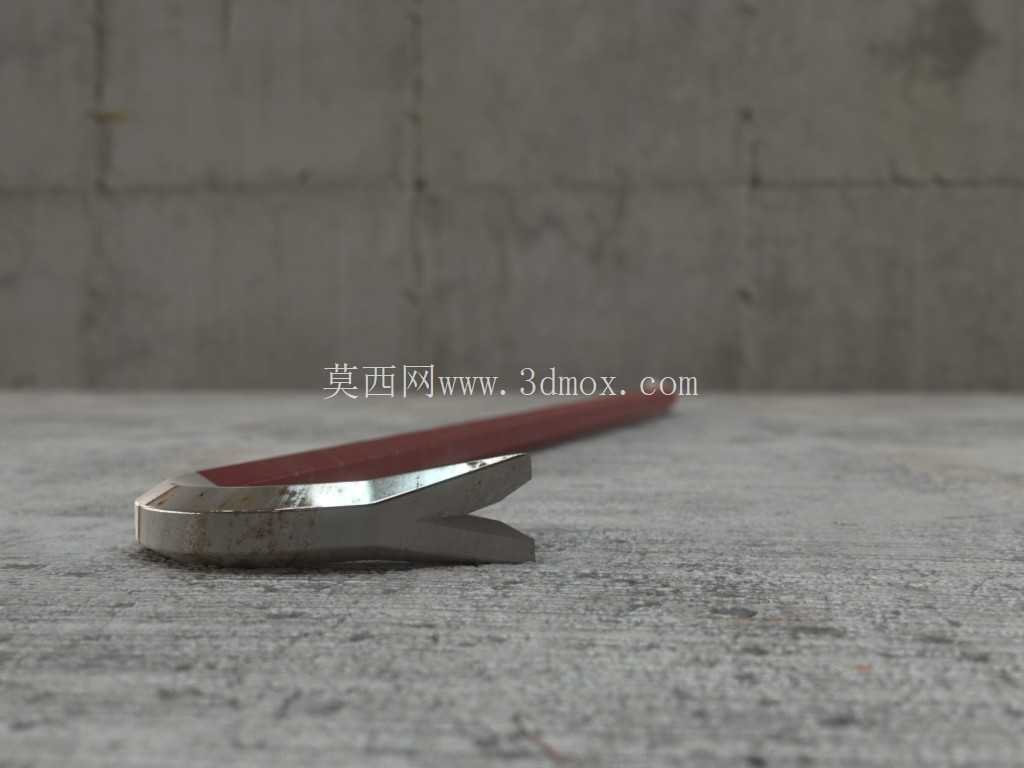

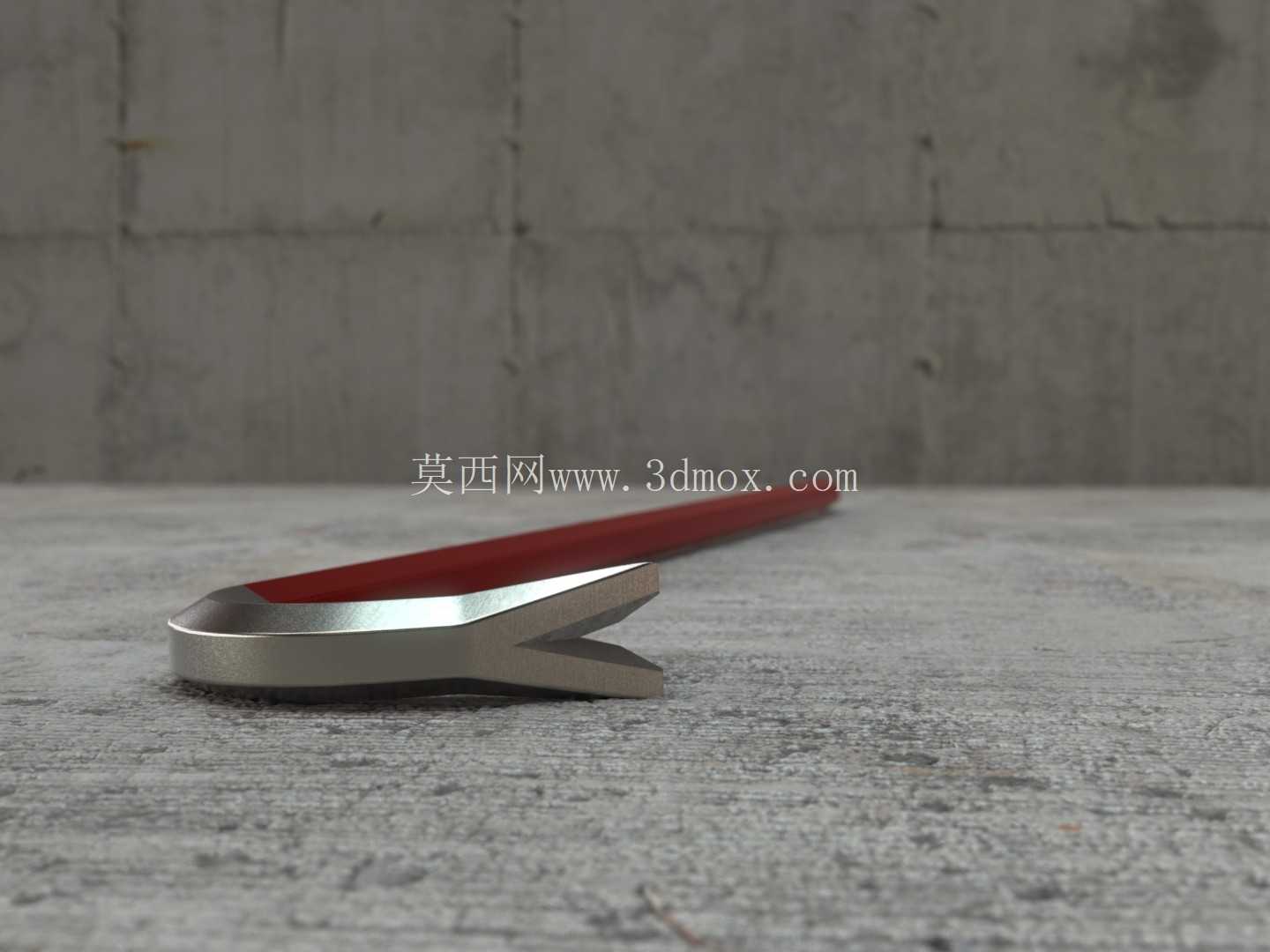

　　在设备检修、模具拆装、物料移位、铸件清砂等一线作业场景中，撬棍是依靠杠杆原理实现力矩放大的基础手动工具，其结构合理性直接决定作业效率与操作安全性，本次设计的撬棍针对铸造车间、设备维保、仓储装卸等高频使用场景做了针对性的结构优化。从功能特性来看，撬棍的工作端采用楔形扁头结构，楔角控制在12度到15度区间，既保证端头能够顺利插入2mm以内的狭窄缝隙，又避免楔角过小导致端头受力时崩裂、楔角过大无法插入窄缝的问题；扁头的两个棱边做了R0.5的圆角钝化处理，防止作业时棱边刮伤工件表面，同时减少端头应力集中，提升反复撬压时的抗疲劳强度。

　　撬棍的杆身采用变截面设计，靠近工作端的150mm长度段为矩形截面，截面厚度从端头的8mm逐步过渡到杆身的14mm，匹配撬压作业时的弯矩分布——工作端附近弯矩最大，逐步向握持端递减，变截面设计在保证整体强度的前提下降低了工具自重，减少长时间手持作业的疲劳感；握持段采用圆形截面，表面做滚花处理，增加握持摩擦力，沾附油污、切削液时也不易打滑。设计过程中首先明确了不同场景的受力边界：针对铸造车间铸件起模、浇冒口撬断的作业场景，端头最大承受撬压力不小于12kN，杆身最大弯曲挠度控制在总长的1/500以内，避免撬压时杆身过度形变导致滑脱；针对设备维保场景下的零部件移位、缝隙扩张需求，杆身做了局部加硬处理，工作端100mm范围硬度达到HRC45-50，既保证端头的耐磨性，又让杆身主体保持足够韧性，承受冲击载荷时不会发生脆性断裂。

　　外形尺寸方面，撬棍总长控制在400mm，属于手动便携规格，工作端扁头宽度30mm，厚度8mm，杆身握持段直径28mm，整体重量控制在1.2kg左右，单手握持即可完成常规撬压作业，不需要额外搭配加长套管，避免违规超力矩使用导致工具断裂伤人。安装与使用边界上，该撬棍不需要额外配套附件，使用时需保证楔形端头插入缝隙的深度不小于扁头宽度的1/3，防止撬压时端头滑脱；禁止将撬棍作为登高支撑物、重物垫脚使用，也不允许用大锤敲击撬棍端头施加额外冲击力，避免杆身产生隐性裂纹引发安全隐患。从结构建模的细节来看，所有截面过渡位置都做了圆弧过渡，不存在直角锐边，避免热处理时的应力集中问题；工作端的扁头平面做了平面度管控，平面度误差不大于0.2mm，保证插入缝隙时与被撬工件表面充分接触，减少局部压强过大导致的工件压伤。针对不同作业场景的适配性，该撬棍的握持段末端做了球面收尾，当需要将撬棍作为冲子使用、敲击末端传递冲击力时，球面结构能够让敲击力沿杆身轴线传递，避免偏载导致杆身弯曲；同时末端没有突出的棱边，放入工具包、工具柜时不会刮擦其他工具或划伤操作人员。

　　在铸造车间的实际应用中，这类撬棍主要用于砂型分型后的起模作业、铸件落砂后浇冒口的初步撬断、工装夹具的快速拆装，相比通用规格撬棍，优化后的楔角能够更轻松插入砂型与模具的结合缝隙，变截面杆身的抗弯曲能力提升30%左右，长时间使用的变形量更小。在设备维保场景中，可用于设备安装时的位置微调、密封面的撬开分离、锈蚀螺栓周边的缝隙扩张，钝化的棱边不会损坏设备的加工密封面，滚花握持段在沾有机油、防锈脂的情况下依然能保持足够摩擦力，减少操作滑脱风险。建模过程中对杆身的受力做了分步仿真验证，固定握持端位置，在工作端施加12kN的垂直撬压力，仿真结果显示最大应力出现在工作端与杆身的过渡位置，应力值为320MPa，低于常用铬钒钢的屈服强度，安全系数达到1.8，满足手动工具的安全设计要求；反复施加10kN交变载荷的疲劳仿真显示，循环10000次后杆身无明显塑性变形，能够满足高频作业场景的使用寿命要求。
