带剖面结构的马丁D16-GTE原声吉他

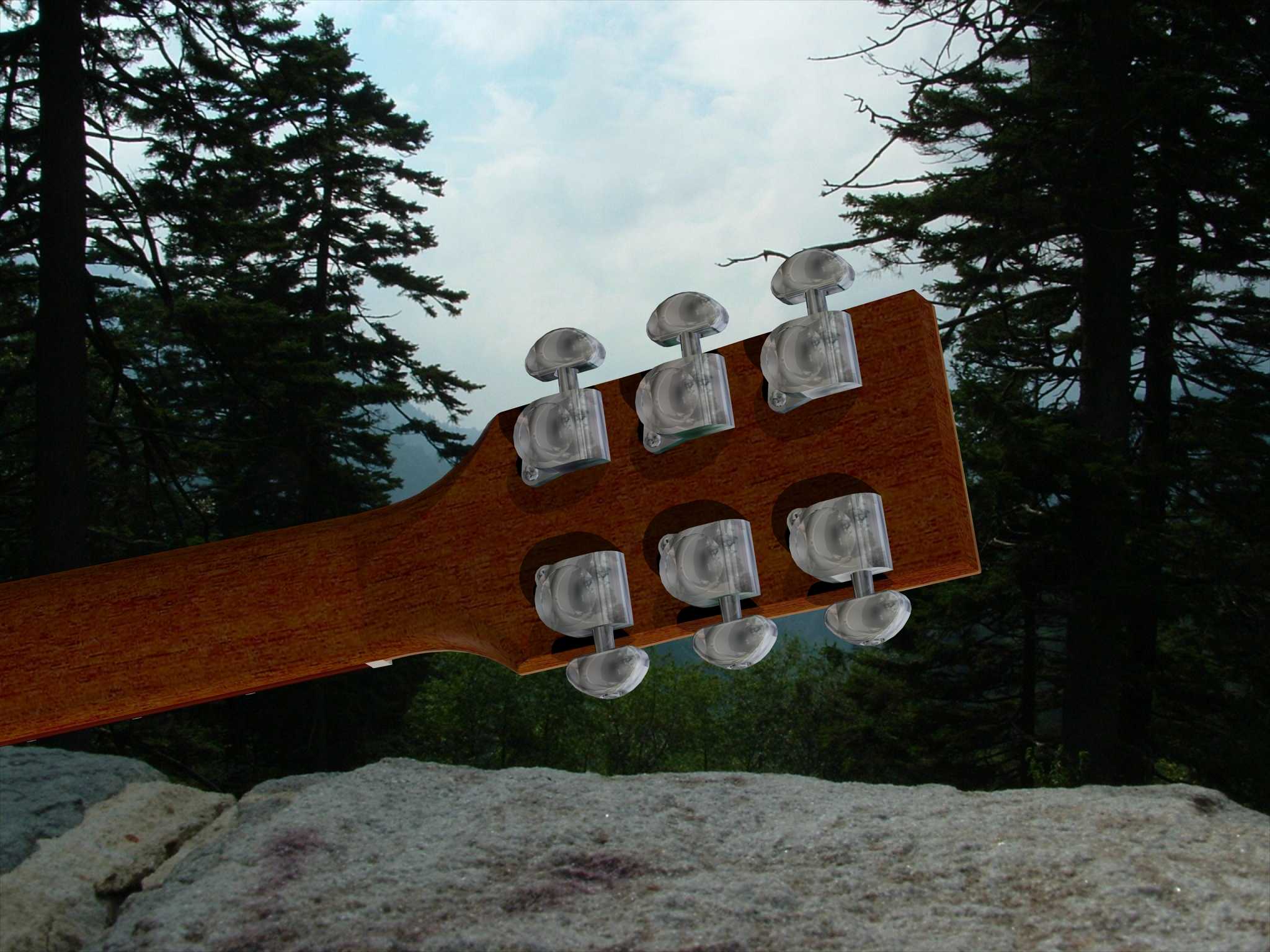

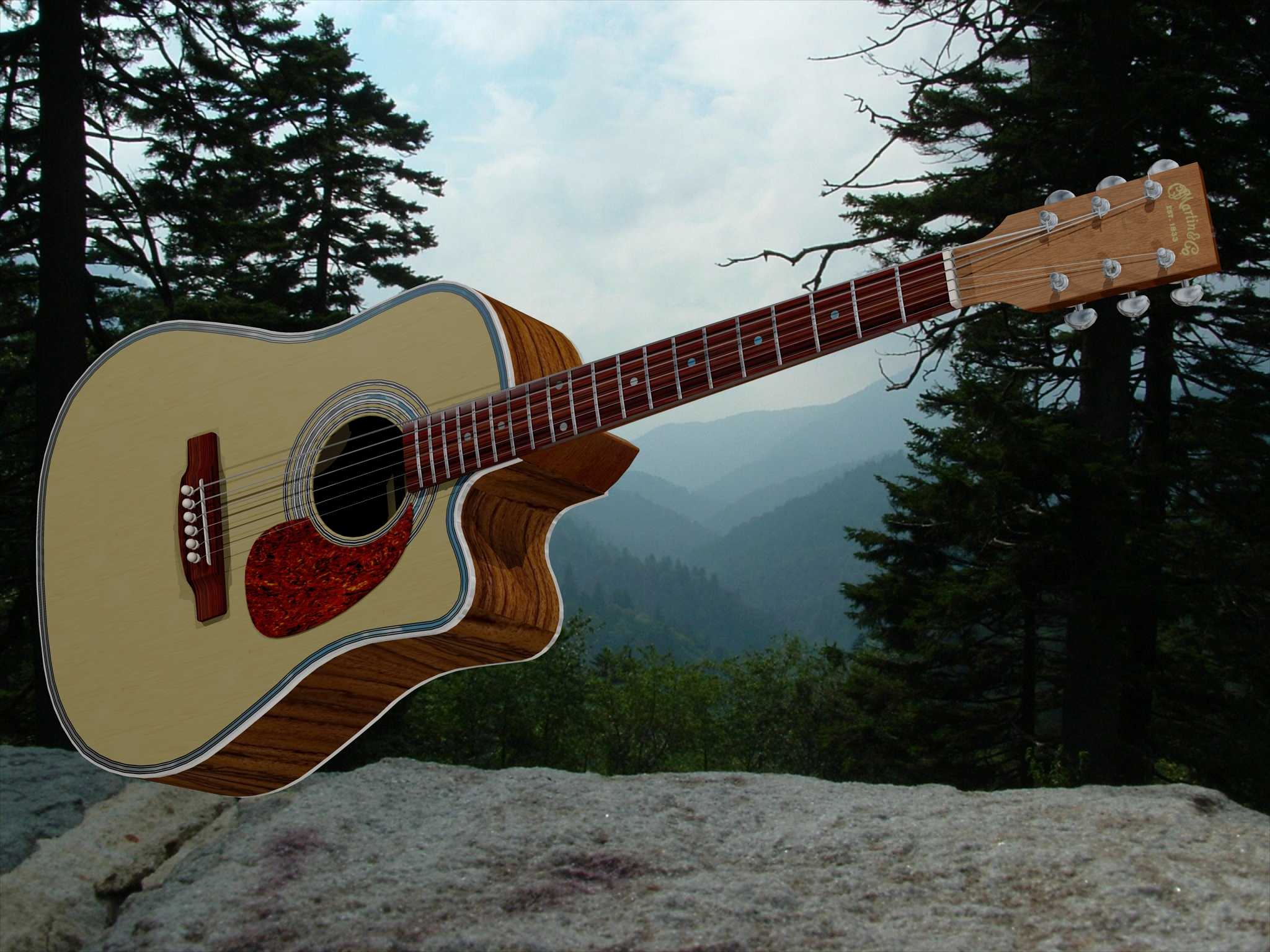

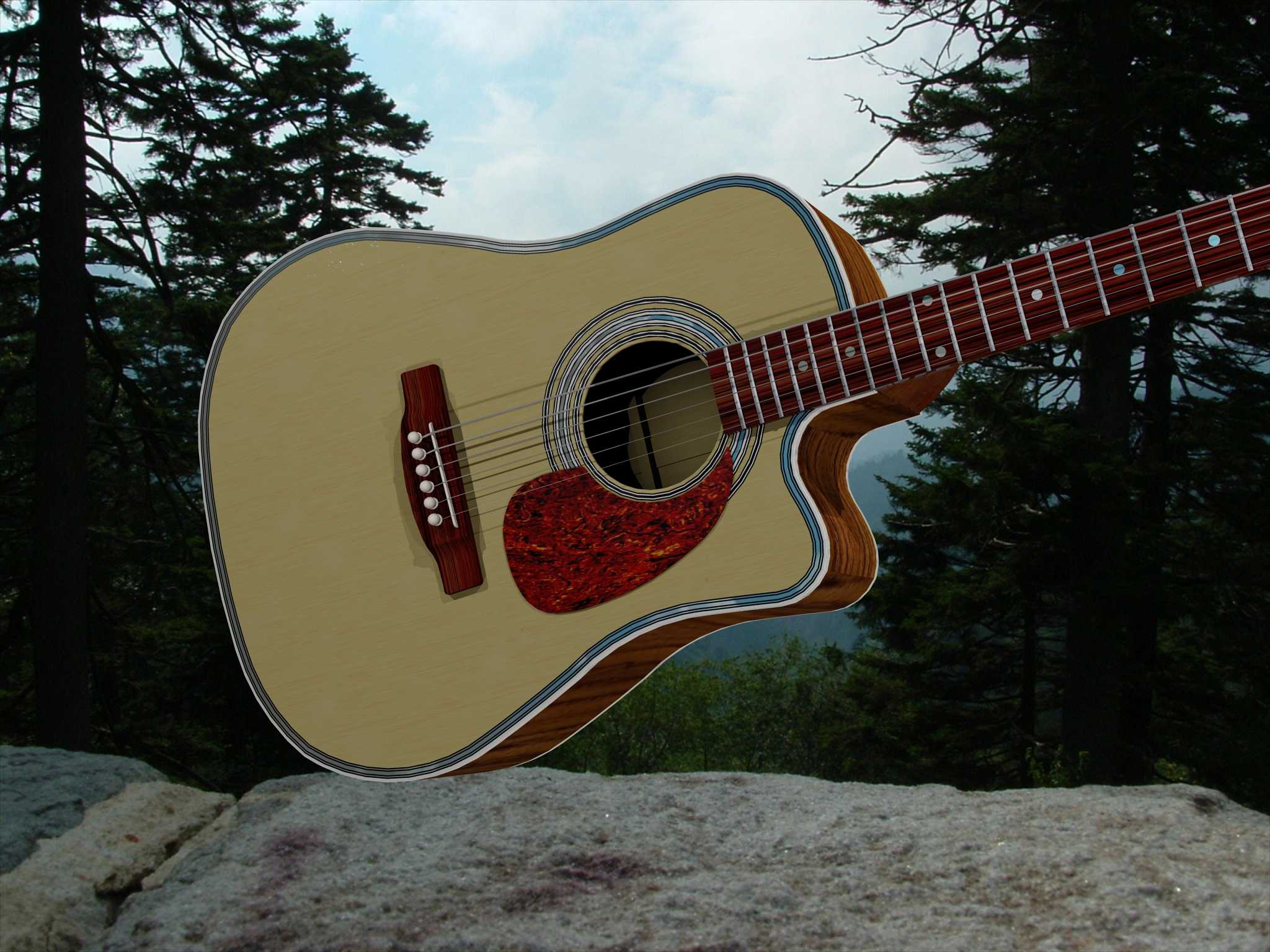

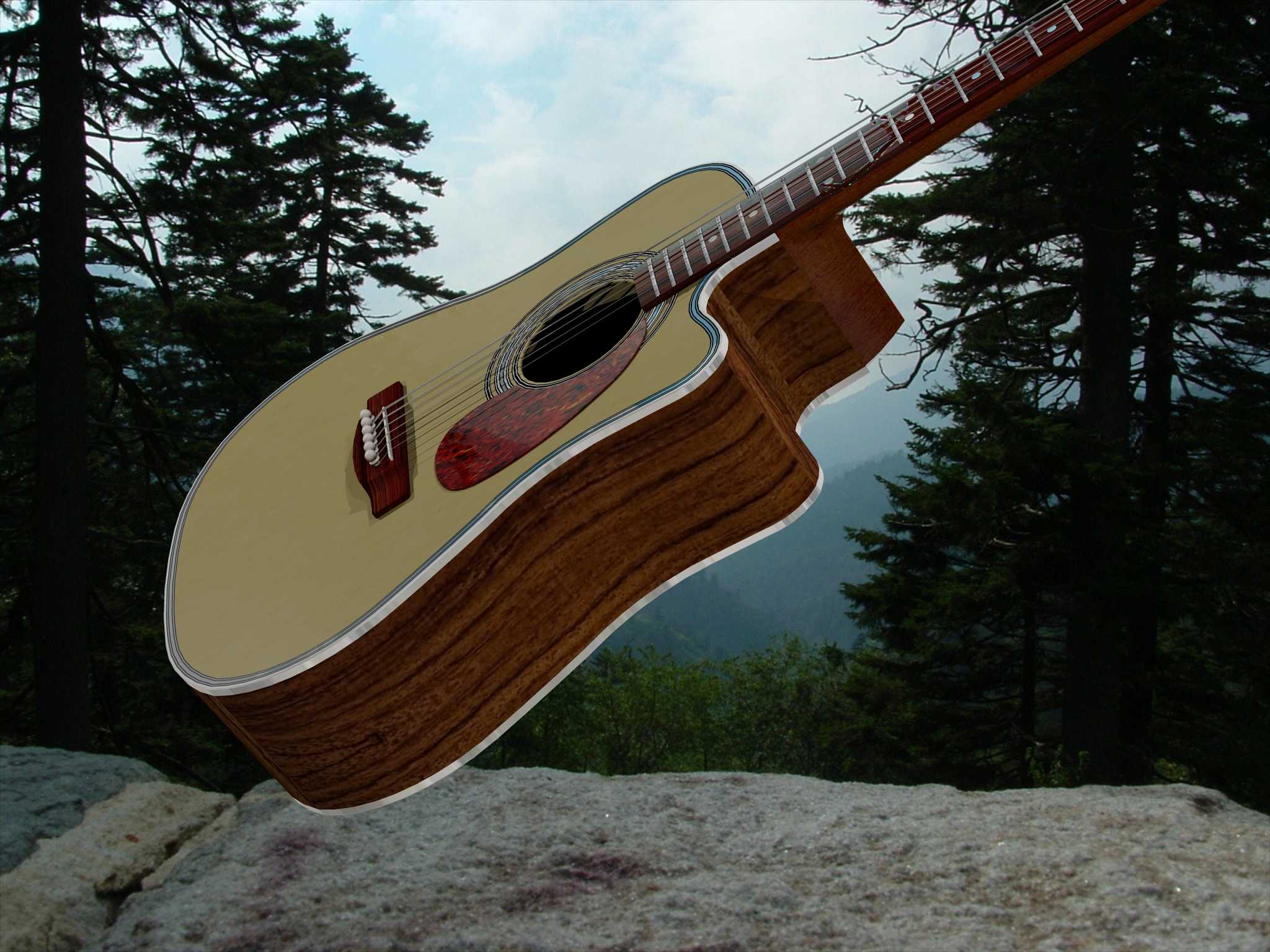

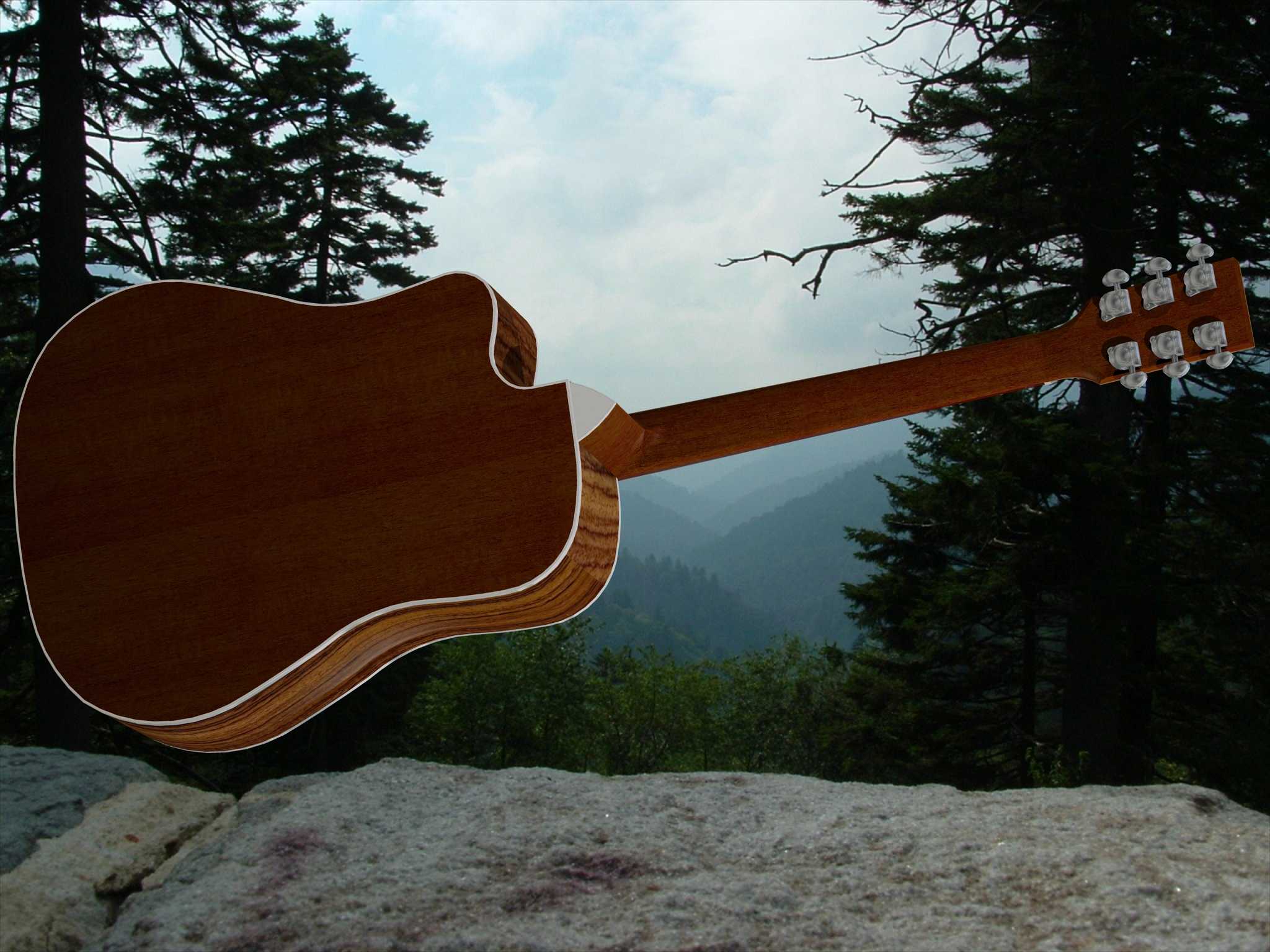

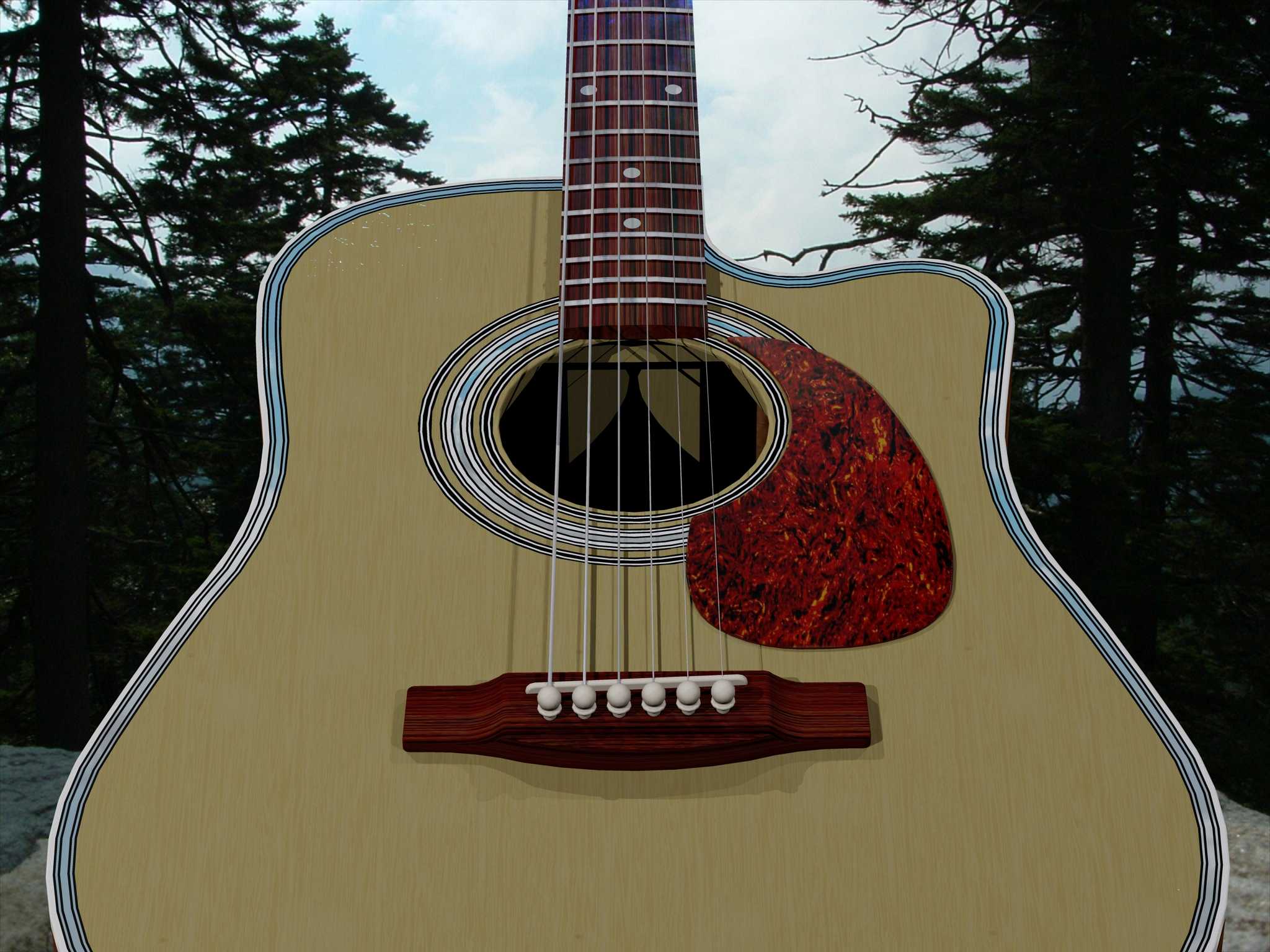

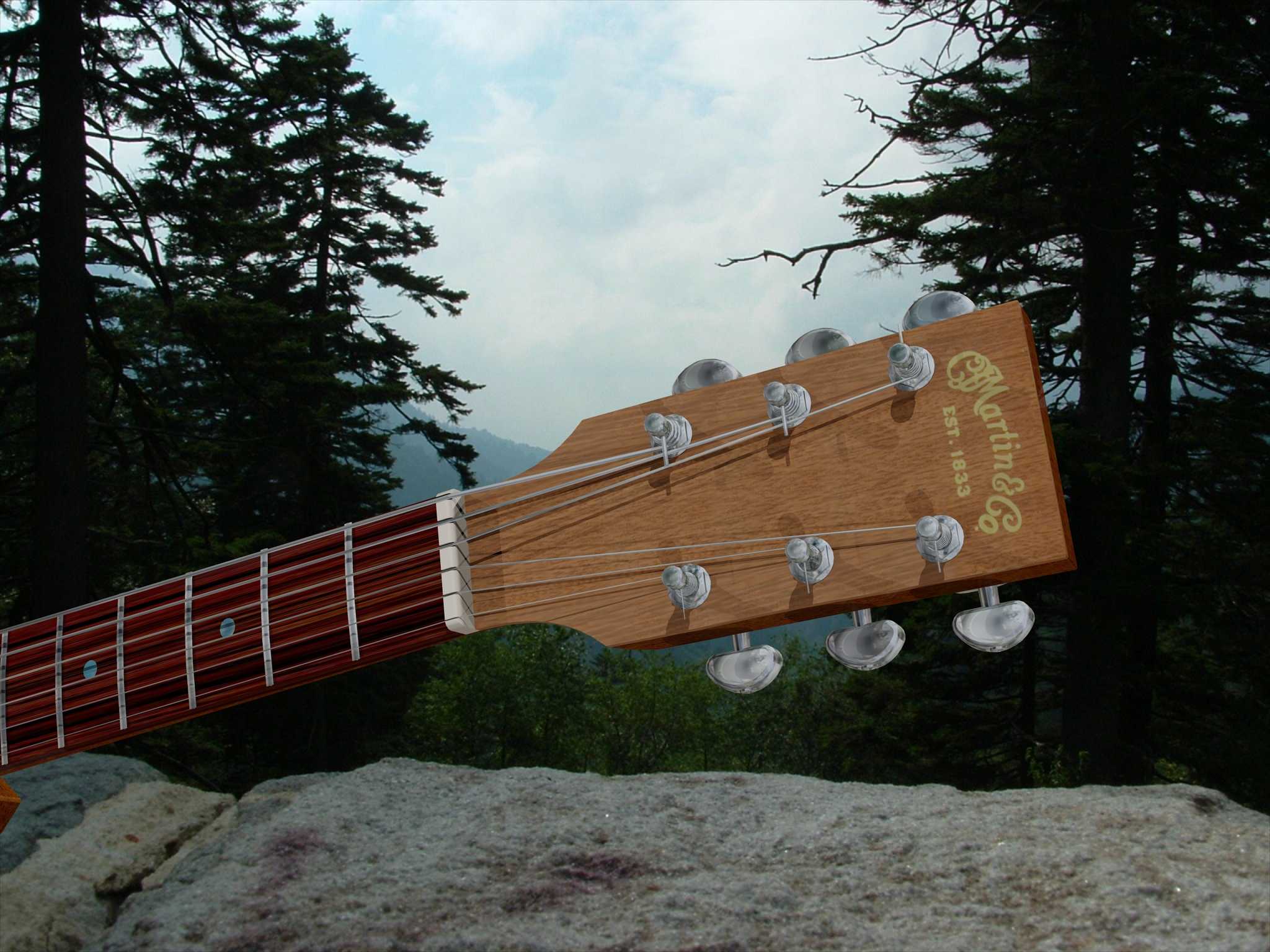

　　在乐器制造与结构逆向建模领域，原声吉他的内部腔体、支撑结构一直是建模难点，多数外观模型仅还原曲面外形，忽略了决定音色传导的内部构造，这款带剖面的马丁D16-GTE原声吉他模型，完整呈现了从外部曲面到内部音梁、弦枕、调谐机构的全结构细节，可直接用于乐器结构教学、声学仿真分析、产品改型设计等场景。从实际应用场景来看，该模型可作为乐器设计专业的教学演示载体，帮助学习者直观理解原声吉他的共鸣原理——面板的振动如何通过音梁传导至整个腔体，不同位置的支撑结构如何平衡面板强度与振动自由度，调谐器的弦轴锁紧结构如何保证弦距稳定；同时也可作为文创产品开发、乐器周边配件设计的基准模型，比如定制吉他拾音器安装位、琴桥改装、护板适配时，

　　可直接在模型上测量安装边界，避免反复试装打样的材料浪费。从功能特性来看，模型通过剖面剖切的形式，将原本被面板遮挡的内部支撑结构完整展示，包括扇形音梁的排布角度、与面板的粘接贴合面、音孔圈的加强层结构、琴颈与琴身的插接配合位，甚至弦枕处的弦槽深度、琴桥处的固弦锥安装孔深度都做了还原，区别于常规仅做外观渲染的吉他模型，该模型的结构完整性可支撑有限元声学仿真，在导入仿真软件后，可直接赋予不同部位木材材质参数，模拟不同音梁结构下的腔体共鸣频率，为吉他音色优化提供结构基础。设计思路上，建模过程优先保证各部件的装配逻辑准确，而非单纯追求曲面光顺：首先以琴身的对称中心线为基准，构建面板、背板的双曲面轮廓，参考实琴的腰身弧度、缺角位置确定曲面边界，

　　之后按照原声吉他的音梁排布规则，在面板内侧添加横向、纵向的支撑梁，注意音梁与面板的贴合面完全随面板曲面变形，不存在硬接触的装配间隙；琴颈部分单独构建指板弧度、品丝安装槽、琴头的调谐器安装孔位，保证琴颈与琴身插接时，指板平面与面板的角度符合实琴的弦高要求，避免出现弦距过高或打品的结构错误；调谐机构部分还原了弦轴、齿轮、旋钮的配合关系，可直观展示转动旋钮时弦轴收卷琴弦的传动逻辑，这部分结构在常规外观模型中常被简化为实体块，该模型则保留了传动副的配合间隙，可用于机构运动演示。外形尺寸与安装边界方面，模型严格参照马丁D16-GTE的实琴参数构建，总长度、琴身最大宽度、腔体深度都符合量产琴的实际尺寸，剖面剖切位置选在琴身纵向中心线偏侧的位置，

　　既不破坏琴桥、音孔的外部完整展示，又能完整露出内部音梁的排布走向；各部件的装配边界都做了贴合处理，比如琴颈插接位的榫头尺寸与琴身的榫槽完全匹配，固弦锥的锥度与琴桥的安装孔锥度一致，调谐器的安装柱直径与琴头的开孔直径对应，不存在干涉或间隙过大的问题，若用于3D打印等比例缩小的教具模型，可直接拆分部件输出打印路径，无需额外修正装配公差。对于结构设计从业者而言，这类带内部结构的乐器模型，还可作为曲面建模的练习案例——吉他的面板、背板都是不规则双曲面，既要保证曲面光顺无褶皱，又要保证与侧板、音梁的贴合精度，建模过程中需要反复调整曲面控制点，平衡外观弧度与结构装配要求，相比规则的机械零部件，这类异形曲面产品的建模更能锻炼曲面构建、装配校验的能力；同时在声学产品设计领域，该模型的腔体结构也可作为共鸣类产品的结构参考，比如小型音箱、木质共鸣器的设计，可借鉴吉他音梁的支撑思路，在保证壳体强度的前提下，最大化振动传导效率，避免壳体出现 unwanted 的谐振杂音。
