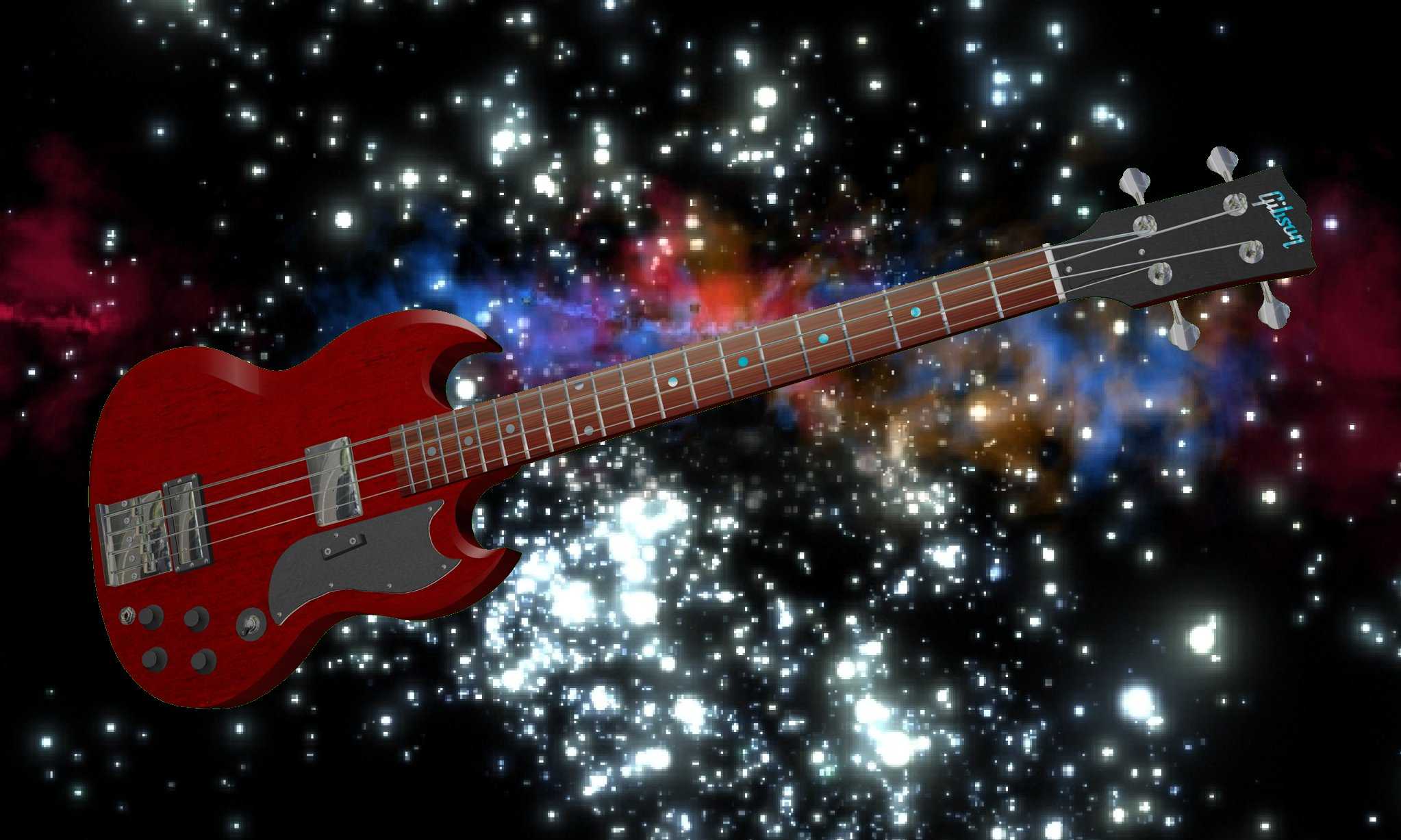

吉布森SG款电贝斯结构三维数模

　　这款电贝斯的结构设计完全围绕电声乐器的实际演奏需求展开，首先从琴体轮廓来看，采用了经典的双缺角SG造型，这种轮廓设计并非单纯的外观复刻，而是充分考虑了高把位演奏时的手部操作空间，缺角的弧度经过反复调整，能够让演奏者的左手在按压12品以上高把位琴弦时，手腕不需要过度弯折，大幅降低长时间演奏的疲劳感。琴体的厚度控制在42mm左右，整体采用实心硬木材质的结构逻辑，在三维建模时预留了拾音器、电位器、输出接口的安装腔体，腔体的边界尺寸严格匹配标准电贝斯五金配件的安装公差，拾音器安装位的沉台深度为8mm，能够保证常规双线圈贝斯拾音器安装后表面与琴体表面齐平，不会出现凸起或者凹陷的问题，同时腔体内部预留了走线槽，宽度为6mm，

　　足够容纳三根拾音器信号线与两根电源线的布设，避免线材在腔体内部挤压产生异响。琴颈与琴体的连接采用了插接式结构，连接面的倾斜角度为3度，这个角度是经过弦长计算后确定的，能够保证有效弦长控制在864mm的标准贝斯弦长范围内，指板的弧度采用了12英寸的曲率半径，这个曲率兼顾了独奏时的按弦手感与slap演奏时的琴弦振幅空间，品丝的安装槽深度为1.5mm，宽度为2.3mm，匹配标准贝斯品丝的安装尺寸，每一品的品距都按照十二平均律的计算结果精准排布，保证每一个音位的音准偏差控制在人耳可识别的范围之外。琴头的仰角设计为12度，这个角度能够保证琴弦穿过弦枕后压在琴枕槽内的压力足够，避免演奏时琴弦出现跳弦、跑音的问题，

　　弦钮的安装孔位按照2×2的排布方式设置，孔位间距为35mm，匹配常规封闭式贝斯弦钮的安装尺寸，琴头背面预留了钢筋调节孔的位置，调节孔的直径为10mm，能够让调节杆穿过琴颈内部的钢筋槽，直达琴颈与琴体的连接位置，方便后期调整琴颈的弯曲度。琴桥的安装位设置在琴体下部的中心位置，安装孔的孔距为54mm，匹配固定式贝斯琴桥的安装标准，琴桥的高度调节范围预留了5mm的余量，能够根据不同演奏者的手感需求调整琴弦的高度，同时琴桥的拉弦板位置与琴体表面的垂直距离经过计算，能够保证琴弦的下压力度处于合理区间，既不会因为压力过大导致琴颈变形，也不会因为压力过小导致延音不足。控制电路的安装腔体设置在琴体下部的拾音器下方，

　　腔体尺寸为60mm×40mm×20mm，能够容纳两个音量电位器、两个音色电位器以及对应的电容元件，电位器的安装孔位直径为9mm，孔位间距为20mm，匹配标准电贝斯电位器的安装尺寸，输出接口的安装位设置在琴体侧面的下部，接口的沉台深度为12mm，能够保证6.35mm标准音频插头插入后完全贴合，不会出现松动接触不良的问题。背带钉的安装位分别设置在琴体上部的缺角位置与琴体下部的琴桥后方，安装孔的深度为12mm，匹配常规背带钉的安装尺寸，能够承受整琴3.5kg左右的重量，不会出现背带脱落的问题。整个模型的所有安装边界都严格遵循电声乐器行业的通用配件标准，不管是用于乐器生产的结构验证，还是用于定制改装的配件适配，都能够直接作为结构参考使用，不需要再反复核对配件的安装尺寸，大幅降低设计阶段的试错成本。在实际的乐器生产场景中，这类三维数模可以直接导入加工设备进行琴体的铣削加工，所有的曲面弧度都经过曲率连续性检查，加工后不需要大量的手工打磨就能够达到装配要求，琴颈的钢筋槽、品丝槽的位置都已经精准定位，能够直接用于CNC加工的刀路编写，减少编程人员的重复工作量。对于乐器改装从业者来说，这个模型可以直接用来测试不同配件的适配性，比如更换不同尺寸的拾音器、不同规格的琴桥时，可以先在数模上进行装配干涉检查，确认没有问题之后再进行实际的改装操作，避免在实物琴体上开孔造成不可逆的损坏。
