商用清洁拖把金属连接固定组件结构

　　商用清洁场景中，拖把是餐饮后厨、商超卖场、工业厂房等大面积硬质地面清洁的核心手持工具，传统木柄拖把的连接部位长期受推压、扭转、提拉的交变载荷作用，极易出现柄部断裂、连接头松脱的问题，尤其是高频次使用的商业保洁场景，单把拖把日均使用时长可达两小时以上，反复的施力动作会让连接位置的应力集中点快速出现疲劳损伤，不仅缩短工具使用寿命，断裂的木柄还可能划伤作业人员、剐蹭地面饰面，增加运维过程的安全隐患。这套金属拖把连接固定组件，正是针对传统结构的失效痛点做的针对性结构优化，整体采用冲压金属板材一体成型的支架作为核心承载件，替代了传统结构中木质柄部与拖把头之间的简易插接结构，从载荷传递路径上优化了受力分布。

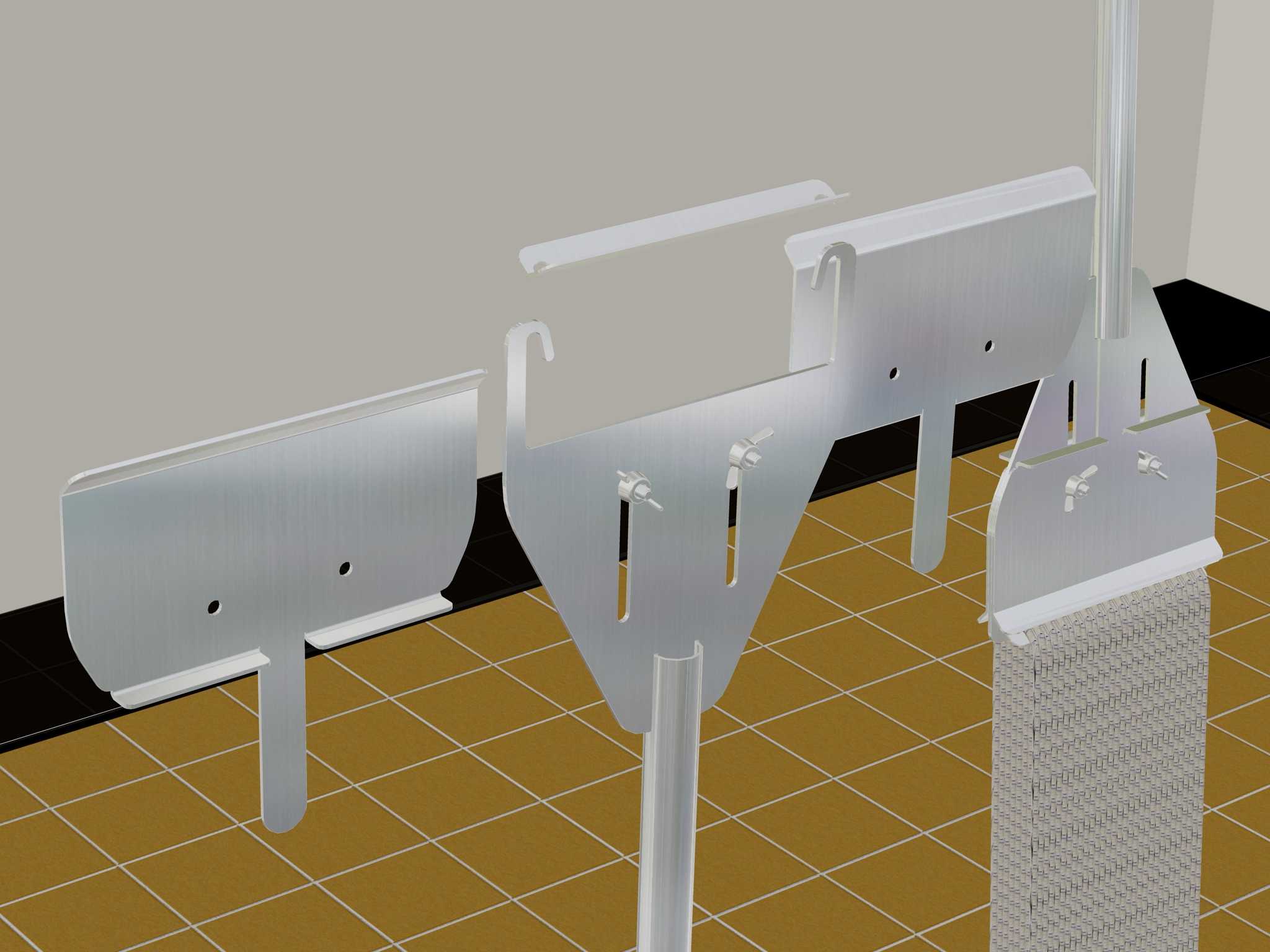

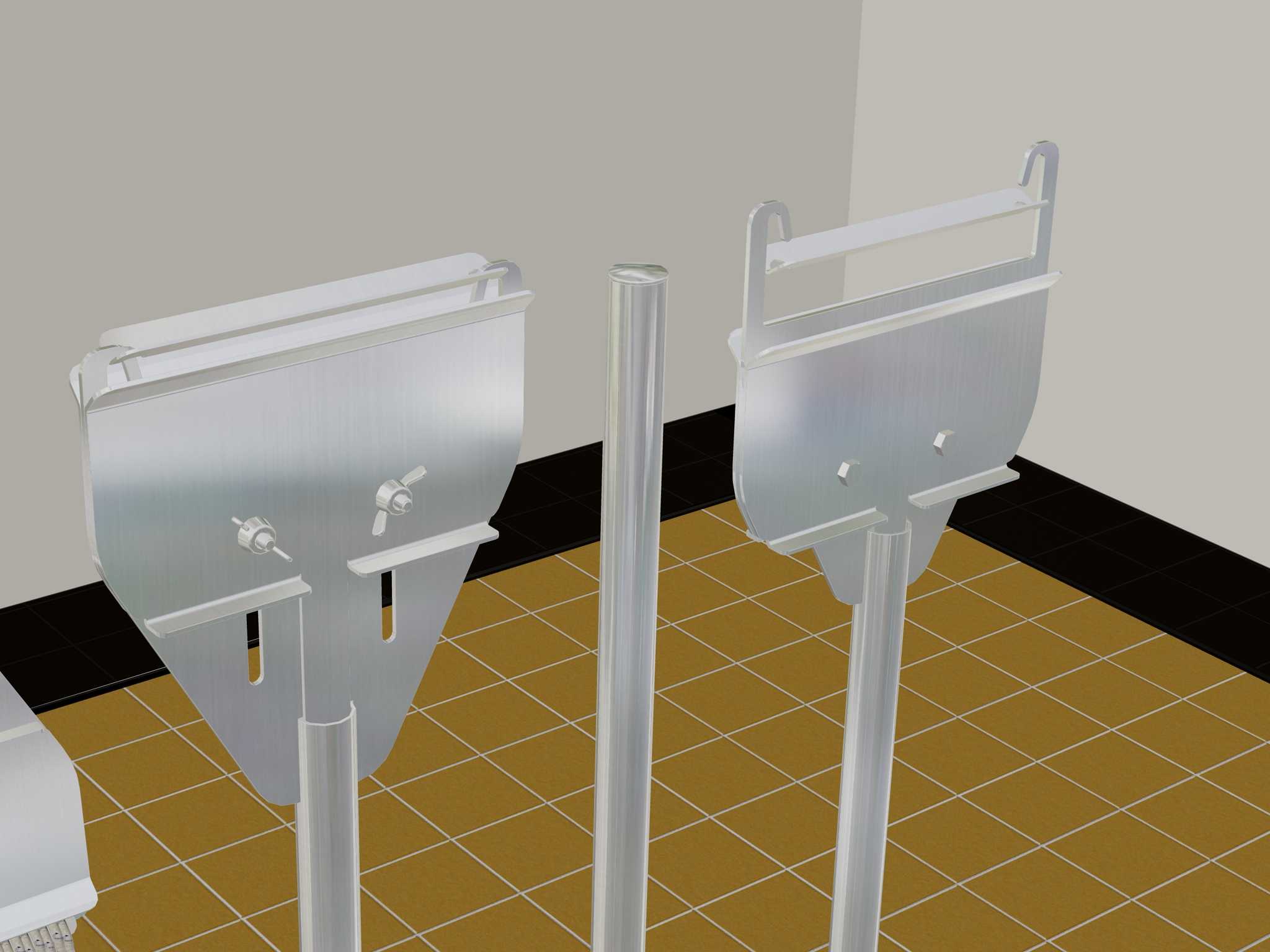

　　从实际使用的功能逻辑来看，组件分为三个核心功能部分：一是与拖把头夹持固定的底座结构，底座采用对称式的三角加强筋构型，板面预留两个快装锁止孔位，可通过翼形锁紧件快速夹紧拖把头的夹持部位，不需要额外的专用工具就能完成拖把头的更换，锁紧后接触面的压合面积比传统插接结构大60%以上，避免推擦过程中拖把头出现偏转、松脱的问题；二是与金属杆身连接的柄部固定座，座体采用卷边包裹式结构，将金属杆的插入端完全包覆在座体内部，配合侧面的顶丝锁紧结构，让杆身与支架之间形成刚性连接，不会出现传统木柄结构中杆部晃动、扭转打滑的问题；三是顶部的辅助提拉手结构，在支架上端设置一体化冲压成型的横向提梁，作业人员需要提拉拖把挤水、挪动位置时，可以直接握持提梁施力，避免直接拉扯杆身导致连接部位受拉过载。

　　设计过程中首先梳理了拖把使用全流程的载荷工况：日常推擦地面时，连接部位主要承受垂直于杆身的横向弯矩，尤其是清理地面顽固污渍时，作业人员会对杆部施加额外的下压力，此时支架根部的弯矩达到峰值；提拉挤水时，连接部位承受沿杆身轴向的拉力，载荷大小与拖头吸水后的总重量正相关；更换拖头或者调整角度时，连接部位承受周向的扭转力矩。针对这三类核心载荷，支架的板材厚度选用了兼顾强度与重量的规格，根部的三角加强筋直接从底座板面冲压弯折成型，不需要额外焊接加强件，既减少了焊接带来的应力腐蚀隐患，也让生产工序更简化，适合批量冲压加工。

　　安装边界方面，这套组件适配通用直径的金属清洁杆，杆身插入座体的深度做了明确的限位设计，插入到位后顶丝孔正好对准杆身的预钻定位凹点，锁紧后不会出现杆身窜动的问题；底座的夹持开口尺寸适配市面主流的商用拖把头夹持厚度，不需要对现有拖把头做额外改造就能直接替换安装，替换原有损坏的连接结构时，只需要将旧的连接件拆除，将金属支架对准拖把头的夹持槽卡入，拧紧两个翼形锁钮，再插入金属杆锁紧顶丝即可完成装配，整个装配过程不超过两分钟，不需要专业的安装技能，保洁人员可自行完成更换。

　　结构细节上，所有板材的边缘都做了卷边钝化处理，没有尖锐的冲切毛刺，避免装配和使用过程中划伤手部；翼形锁钮采用大尺寸的蝶形设计，即使佩戴防滑手套也能轻松拧动，不需要借助扳手等工具；支架表面做了防锈钝化处理，长期接触清洁用水、清洁剂也不会出现锈蚀剥落的问题，适配潮湿的清洁作业环境。对比传统的木质连接结构，这套金属组件的抗疲劳寿命有量级提升，能够承受长期反复的交变载荷作用，不会因为日常高频使用出现断裂、松脱的失效问题，大幅降低商用清洁场景下工具的更换频率，也减少了因为工具损坏导致的清洁作业中断问题。在实际的场景适配中，不管是食堂后厨带油污的湿滑地面，还是厂房车间带粉尘的粗糙地面，这套连接结构都能保持稳定的连接刚性，推擦过程中没有多余的晃动旷量，施力的传递更直接，作业人员清理污渍时不需要额外施加更大的握力来稳定杆身，一定程度上也降低了长期保洁作业的腕部疲劳强度。
