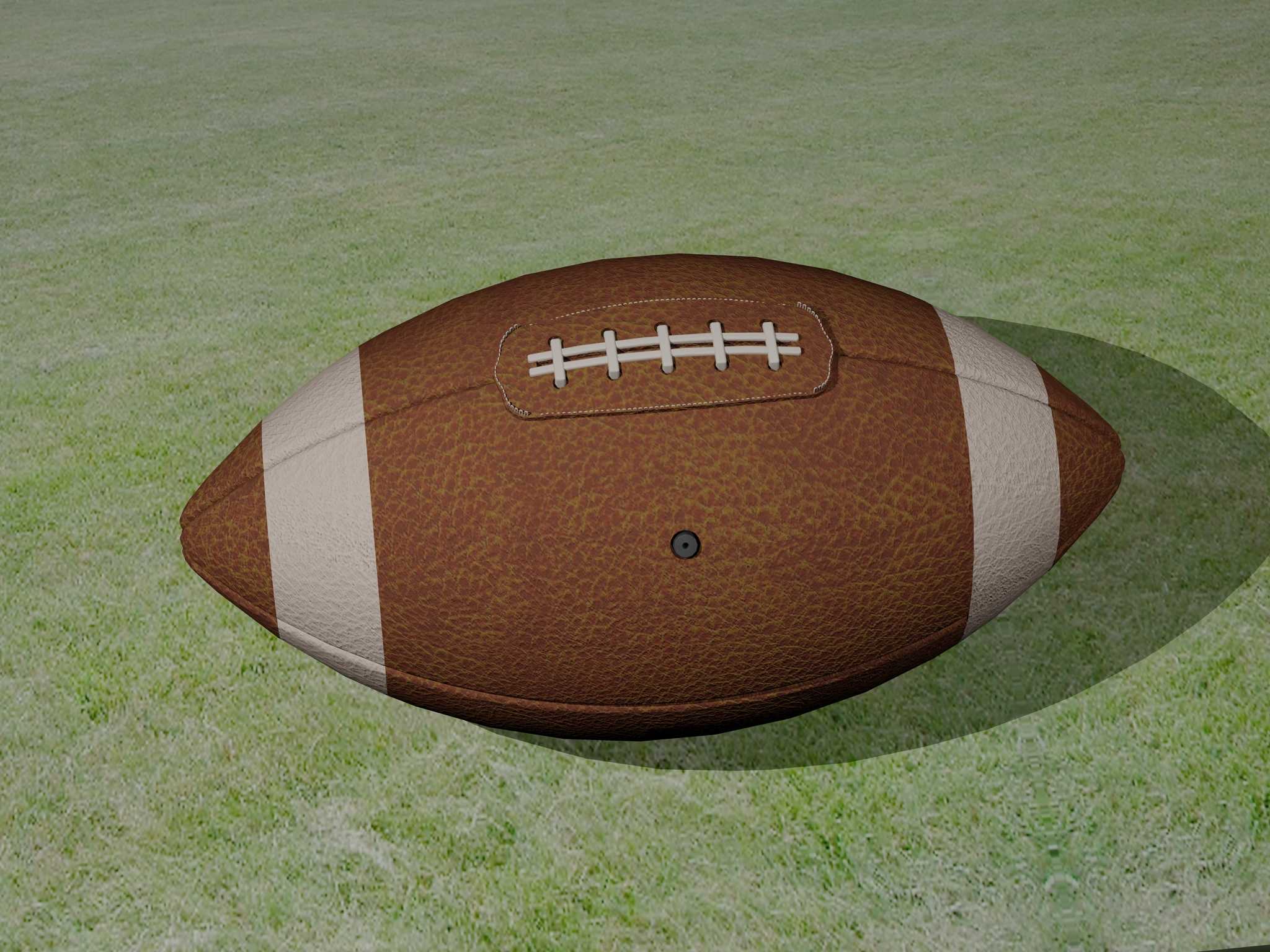

美式橄榄球三维结构设计模型

　　做球类制品的结构设计时，很多人容易忽略实际使用场景里的受力细节，这款美式橄榄球的三维建模过程，其实是把赛场使用、生产装配、日常握持的各类需求拆解到每一处曲面和结构里的。先从实际应用场景说起，这类橄榄球主要用于专业赛事训练、日常休闲运动、体育周边展示等场景，不同场景对球体的重量、弹性、表面摩擦系数的要求存在差异，建模时需要把这些性能要求对应到结构参数上，不能只做外观曲面的复刻。

　　从外形尺寸与边界约束来看，标准赛事用的美式橄榄球有明确的尺寸公差要求，长轴长度控制在27.9厘米到28.6厘米之间，短轴最大直径在17.1厘米到17.8厘米区间，整体椭球的曲面曲率是连续过渡的，建模时不能出现曲率突变，不然不仅会影响球体飞行时的空气动力学表现，还会导致生产时皮质面料裁切出现余量不均的问题。球体的安装边界其实要考虑生产环节的装配需求，比如内部充气内胆的放置空间，要预留出充气嘴的安装位置，充气嘴的位置设置在球体侧面无条纹的皮质区域，距离缝合边的距离要控制在2厘米以上，避免充气时应力集中拉扯缝合线导致开线。

　　说到产品的功能特性，首先是握持摩擦力的设计，球体表面的皮质纹理不是随意做的凹凸，要匹配人手握持时的指腹接触位置，尤其是四分卫传球时手指搭靠的缝合条区域，凸起的缝合线高度控制在3毫米左右，既能够给手指提供足够的摩擦力保证传球旋转的稳定性，又不会因为凸起过高导致接球时硌手。球体两端的白色条纹区域，不仅是视觉标识作用，建模时要考虑这部分区域的材质和主体皮质的厚度差，不能因为贴附条纹导致球体局部重量不均，影响飞行轨迹的稳定性。内部的充气内胆和外层皮质之间的衬层结构，在模型里也要体现出对应的厚度分层，衬层的作用是缓冲击球时的冲击力，同时避免内胆被皮质缝合处的毛边磨损漏气。

　　设计思路上，没有直接用单一椭球命令生成整体外形，而是先做了曲面的分块处理，按照实际生产时的皮质裁片数量拆分曲面，每一块裁片的边缘都做了缝合余量的预留，缝合处的搭接结构要模拟真实的缝线走线，每一针的间距控制在8毫米左右，缝线的凸起高度和实际皮质缝合后的形变保持一致，这样渲染出来的效果才会贴近真实产品的质感。很多新手做这类球类模型时，容易把缝合线做成贴在表面的装饰线条，忽略了缝线拉紧后皮质边缘会出现的轻微凹陷形变，这部分细节在建模时通过曲面偏移和局部形变调整来实现，能大幅提升模型的真实度。

　　另外还要考虑球体落地后的弹跳特性对应的结构设计，整体的壁厚均匀性是关键，除了缝合区域和条纹贴附区域的局部加厚，其余位置的皮质厚度保持在1.2毫米左右，误差不超过0.1毫米，这样充气后整个球面的张力均匀，落地时的反弹方向可控，不会出现无规则的乱跳情况。充气后的内部气压对应的球体形变也要在模型里做参数化关联，当气压在标准赛事要求的0.6到0.7个大气压区间时，球体的外形尺寸偏差不超过2毫米，这就要求建模时给曲面设置合理的弹性形变参数，方便后续做力学仿真验证。

　　从生产适配的角度来说，拆分的每一块皮质裁片都要能展开成平面，方便后续的裁切加工，展开后的裁片边缘要做圆弧过渡，避免尖角位置在缝合时出现应力集中，使用过程中容易撕裂。充气嘴的结构做了内嵌式设计，外部的皮质盖片和球体表面齐平，不会因为凸起的气嘴影响接球手感，也能避免运动过程中气嘴被磕碰损坏漏气。球体两端的椭球顶点位置，做了局部的加厚处理，因为这两个位置是运动过程中频繁碰撞地面的区域，加厚后能提升耐磨性能，延长使用寿命。
