爬高竞赛用简易弹射式球发射装置

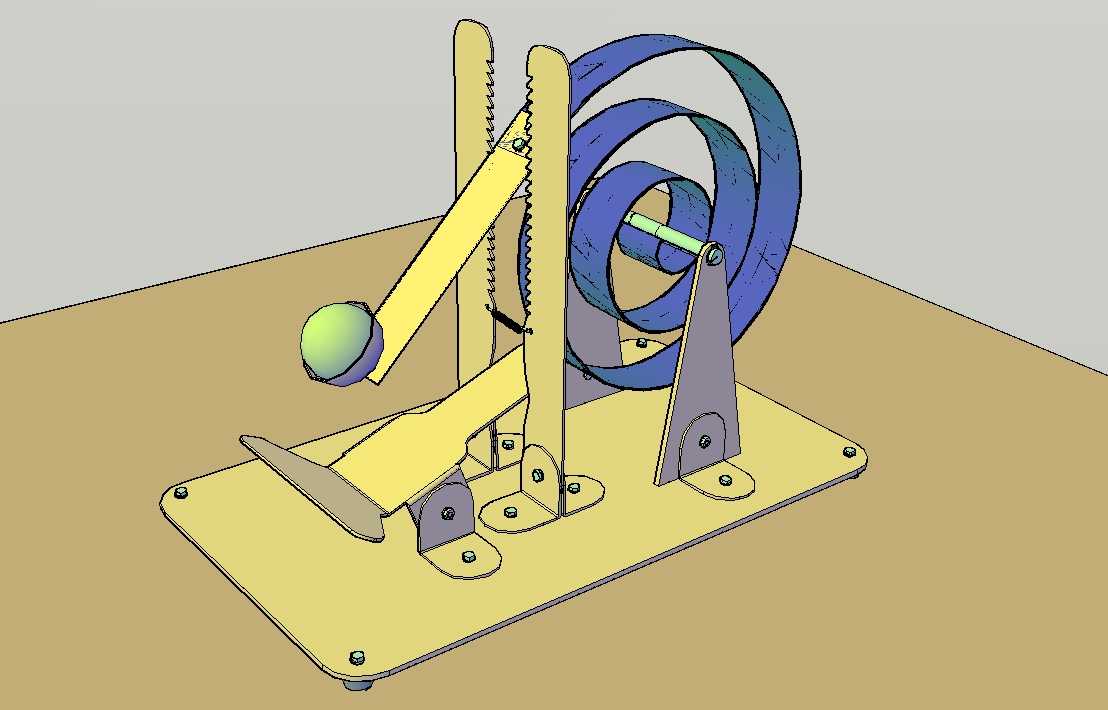

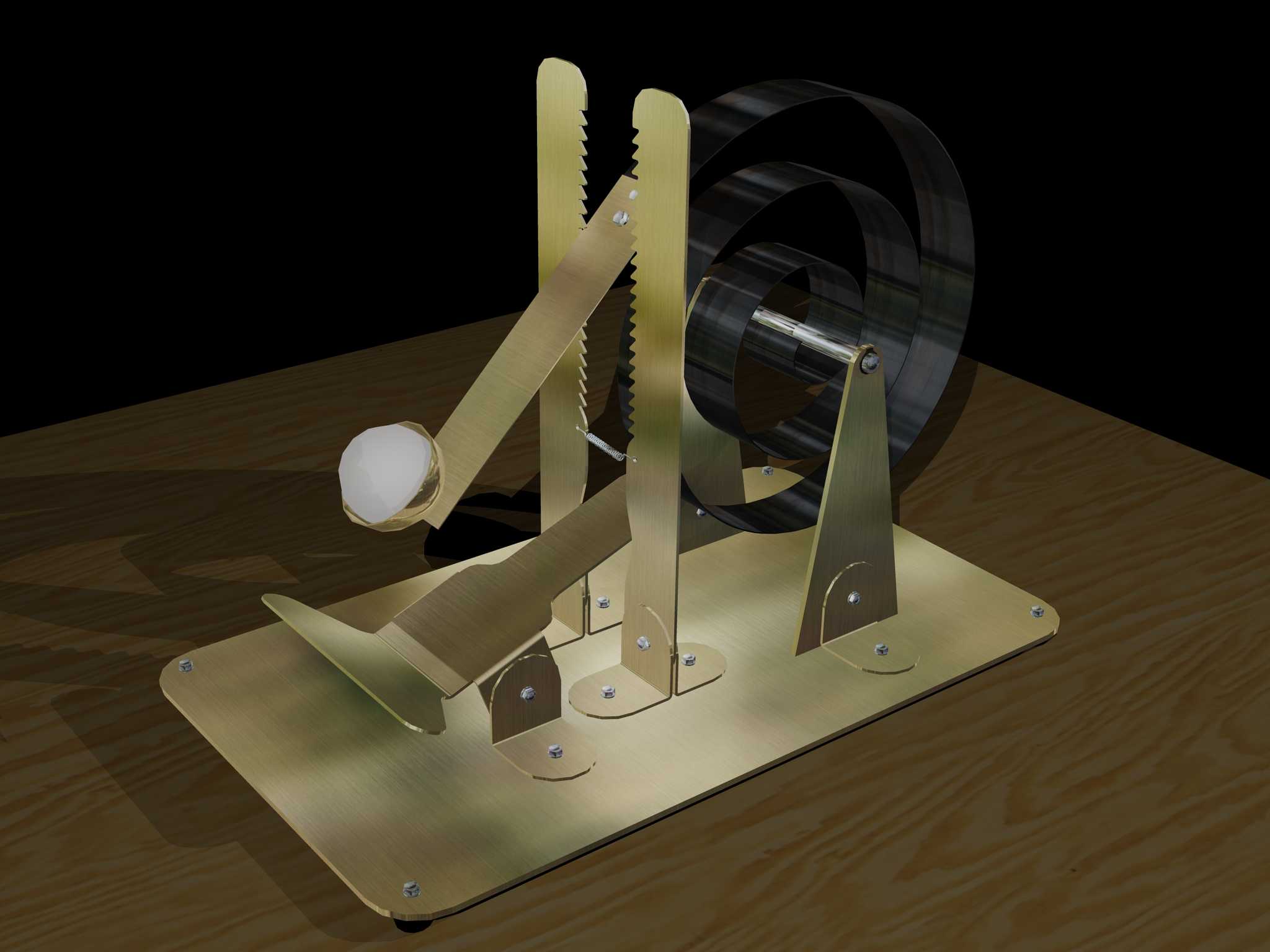

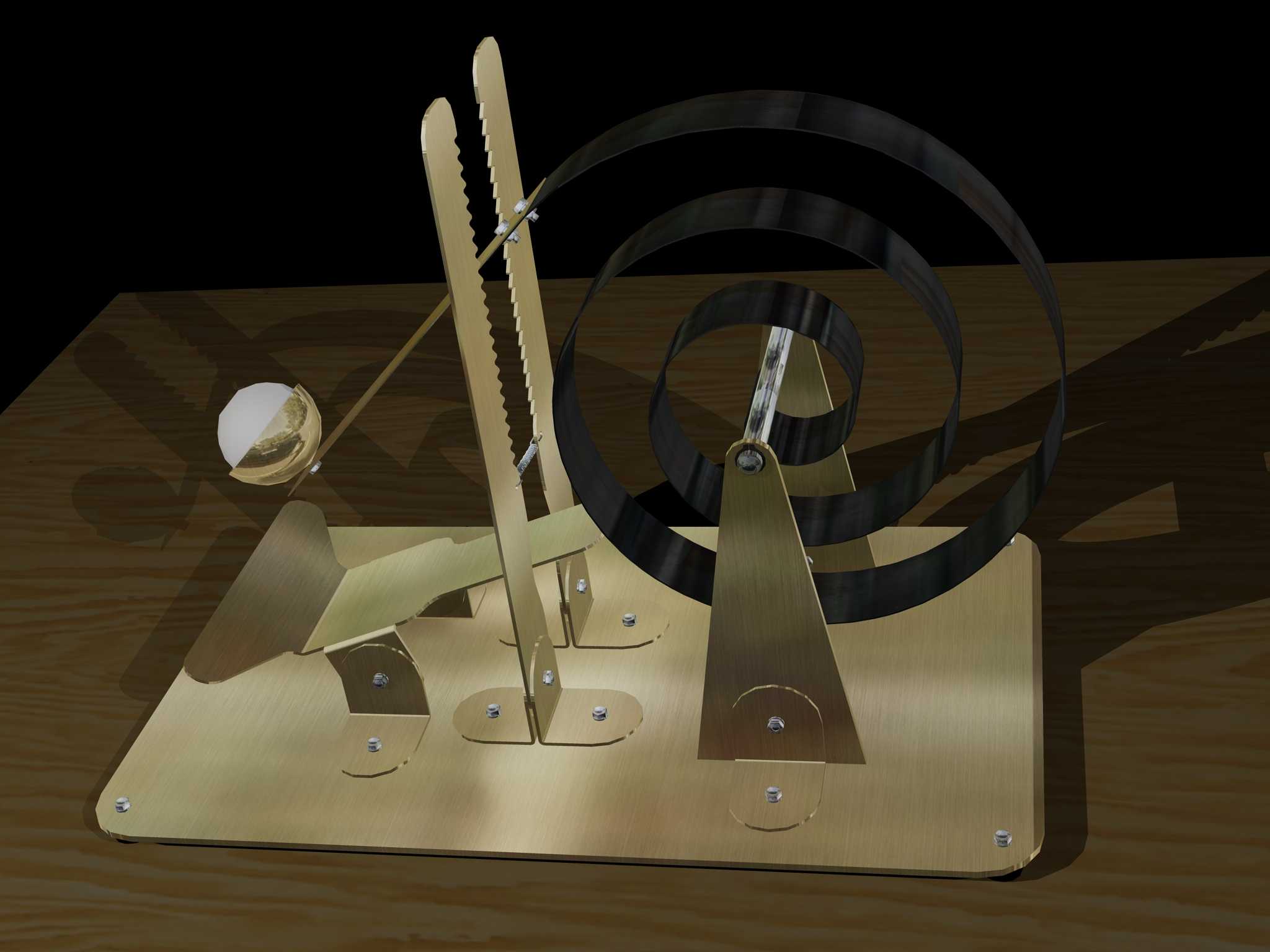

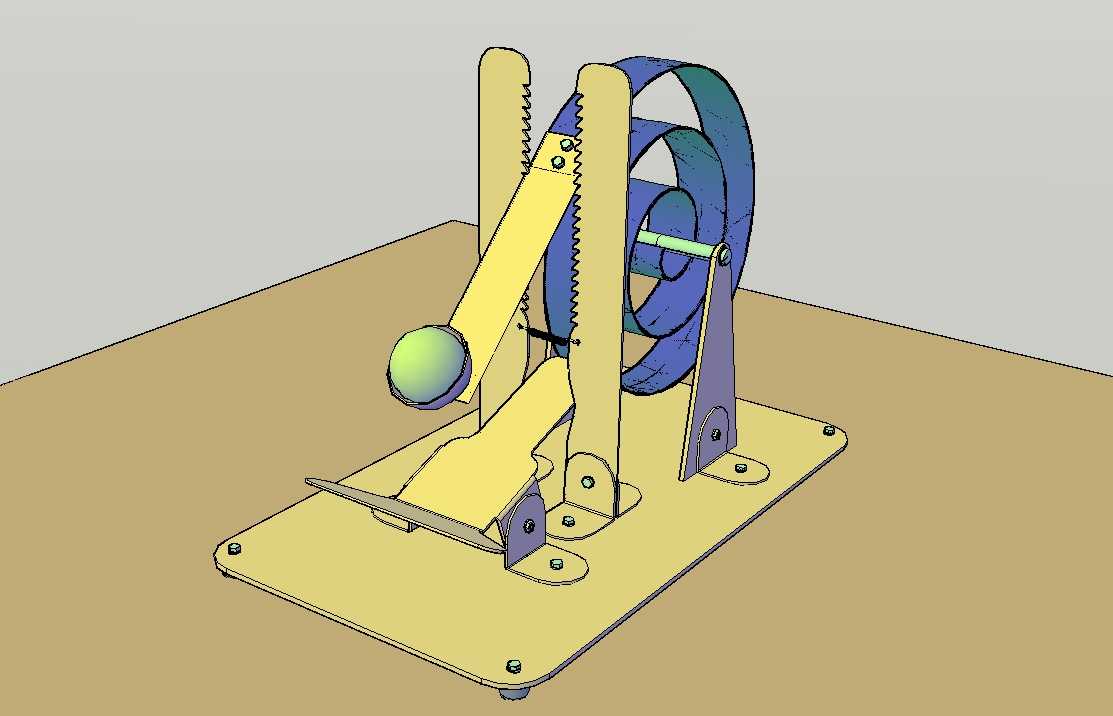

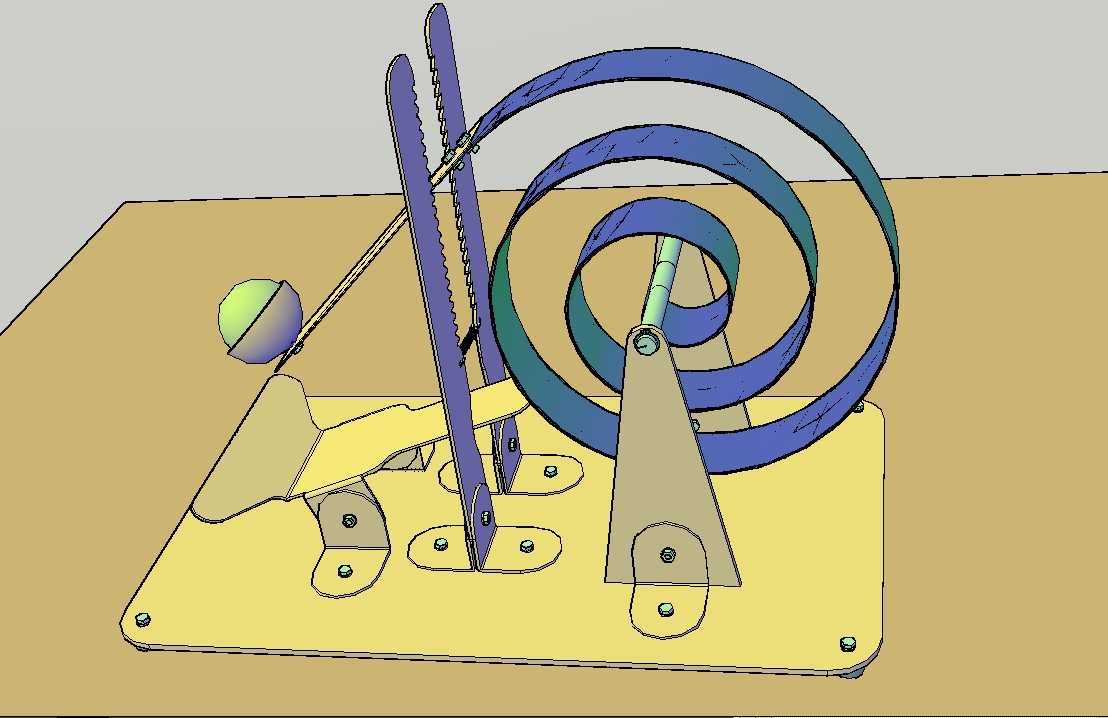

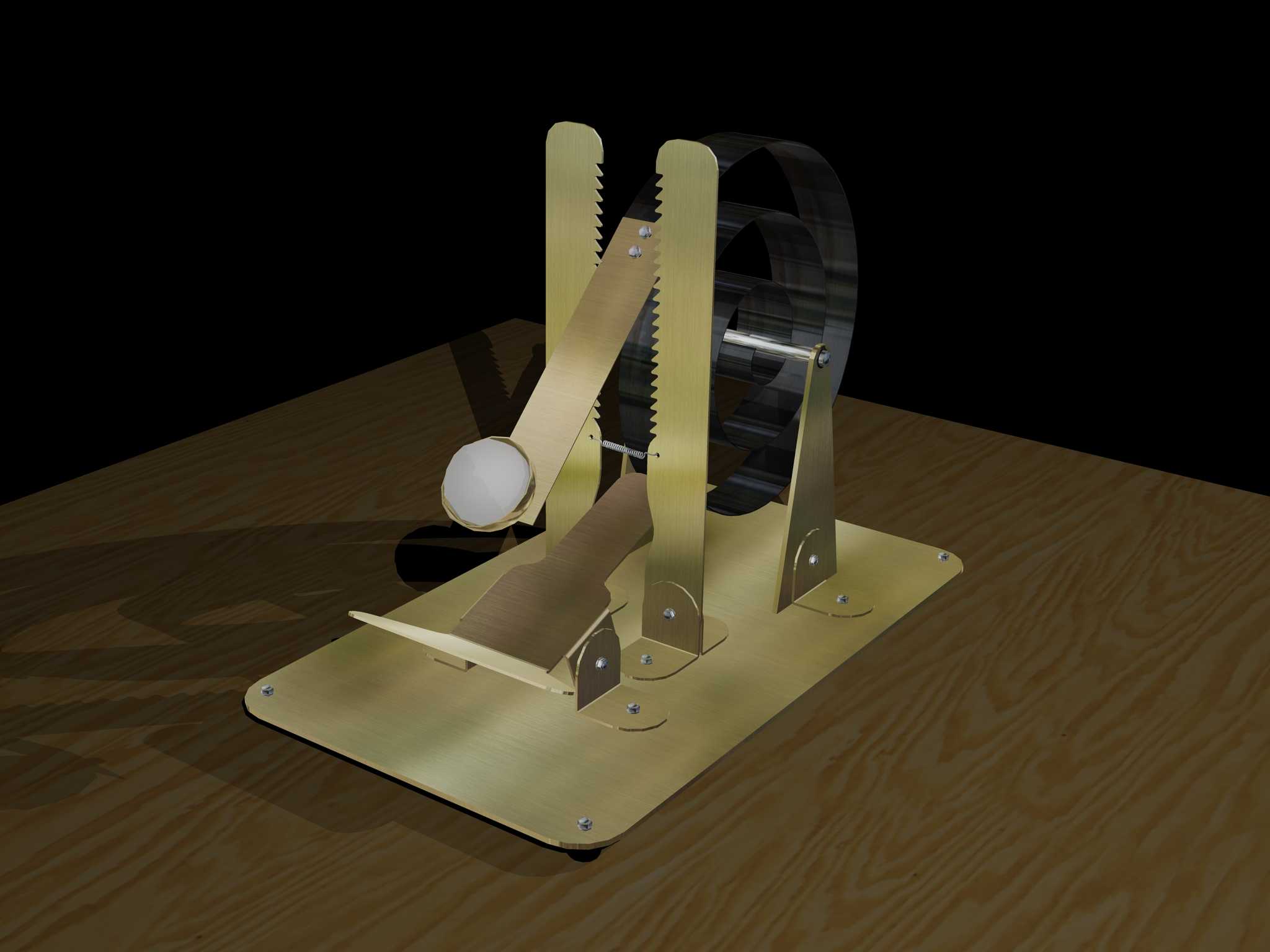

　　操作人员仅需施加15-20N的下压力即可完成蓄力，适配青少年的操作力度范围，不会出现发力困难的问题。设计思路上优先考虑了结构的易加工性与装配便捷性，所有结构件均采用平板类钣金或型材切割加工即可成型，无复杂曲面、异形腔体类难加工结构，零件总数控制在27件以内，其中标准紧固件占比超过40%，加工时仅需用到激光切割、钻孔、简单折弯三类常规钣金加工工艺，单件加工周期可控制在4小时以内，加工成本极低，适合小批量快速制作验证。传动部分采用齿条与摆杆组合的蓄力结构，卷簧组件作为蓄力储能元件，安装在后方的卷轴支架上，卷轴直径设计为60mm，卷簧的有效蓄力行程为120度转角，可提供最大8N的初始弹射推力，推球勺的末端设计有半径25mm的弧形托槽，该装置属于小型手动弹射类作业机构，最初的应用场景面向青少年科创竞赛的任务需求，核心用途是在指定作业区域内完成轻质球体的定向投射，可适配直径30-50mm的橡胶、泡沫类轻质球体，投射角度可通过底部安装孔位的固定位置做15度范围内的微调，水平投射距离覆盖0.8-3m区间，完全满足竞赛场景下的定点投送任务要求。从功能特性来看，整套机构采用纯机械结构设计，无需外接电源、气源等动力源，完全依靠手动按压踏板完成动力输入，单次触发即可完成球体的装填、蓄力、发射全流程动作，操作门槛极低，无复杂电控元件，故障率极低，适合非专业人员快速上手操作。整套机构的动力传递路径经过多轮优化，踏板受力端的力臂长度设计为180mm，

　　可完全包裹球体下半部分，避免弹射过程中球体出现滑脱、偏移的问题，保证投射方向的一致性。外形尺寸方面，整套装置的安装底板为220mm×180mm×3mm的矩形冷轧钢板，底板上预留了6个直径5mm的安装固定孔，孔位按照3×2的矩阵排布，横向孔间距160mm，纵向孔间距120mm，可直接通过M4螺栓固定在竞赛场地的木质或铝型材台面上，安装后整体高度为210mm，最大横向伸出尺寸不超过底板边界，不会占用过多的场地安装空间，满足竞赛规则中的设备尺寸边界要求。两侧的立式支撑板厚度为4mm，采用对称设计，加工时可一次切割成型两件，减少下料排版的材料损耗，支撑板上预留了齿条、摆杆、卷轴的铰接孔位，所有铰接孔的同轴度公差控制在0.1mm以内，

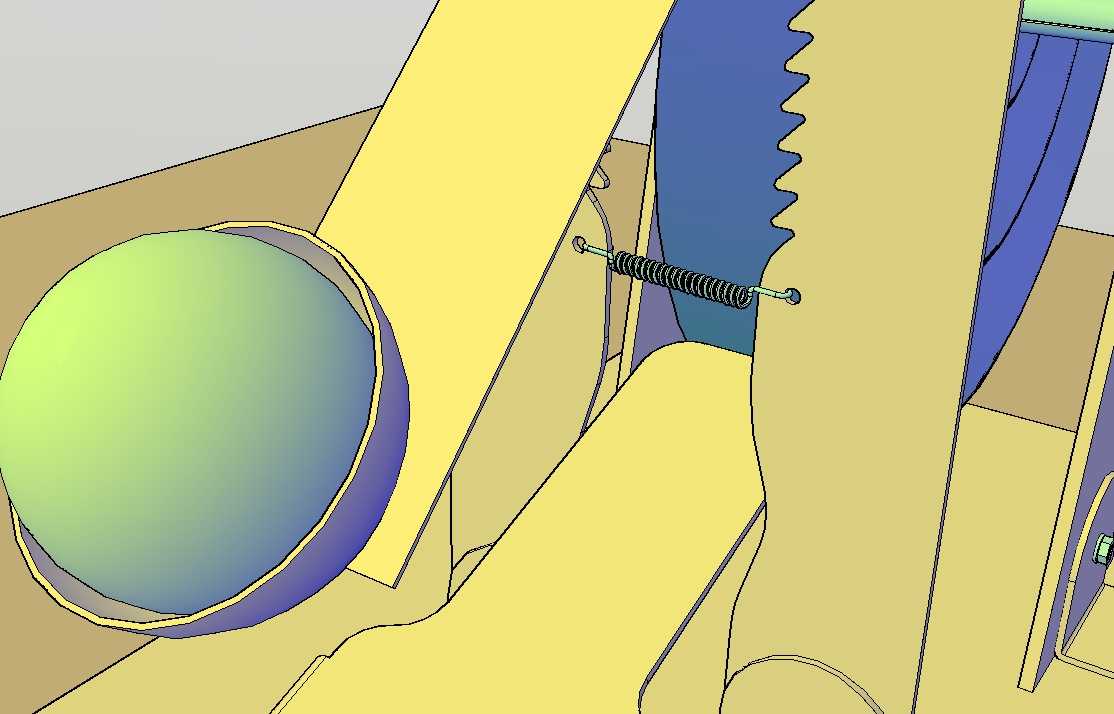

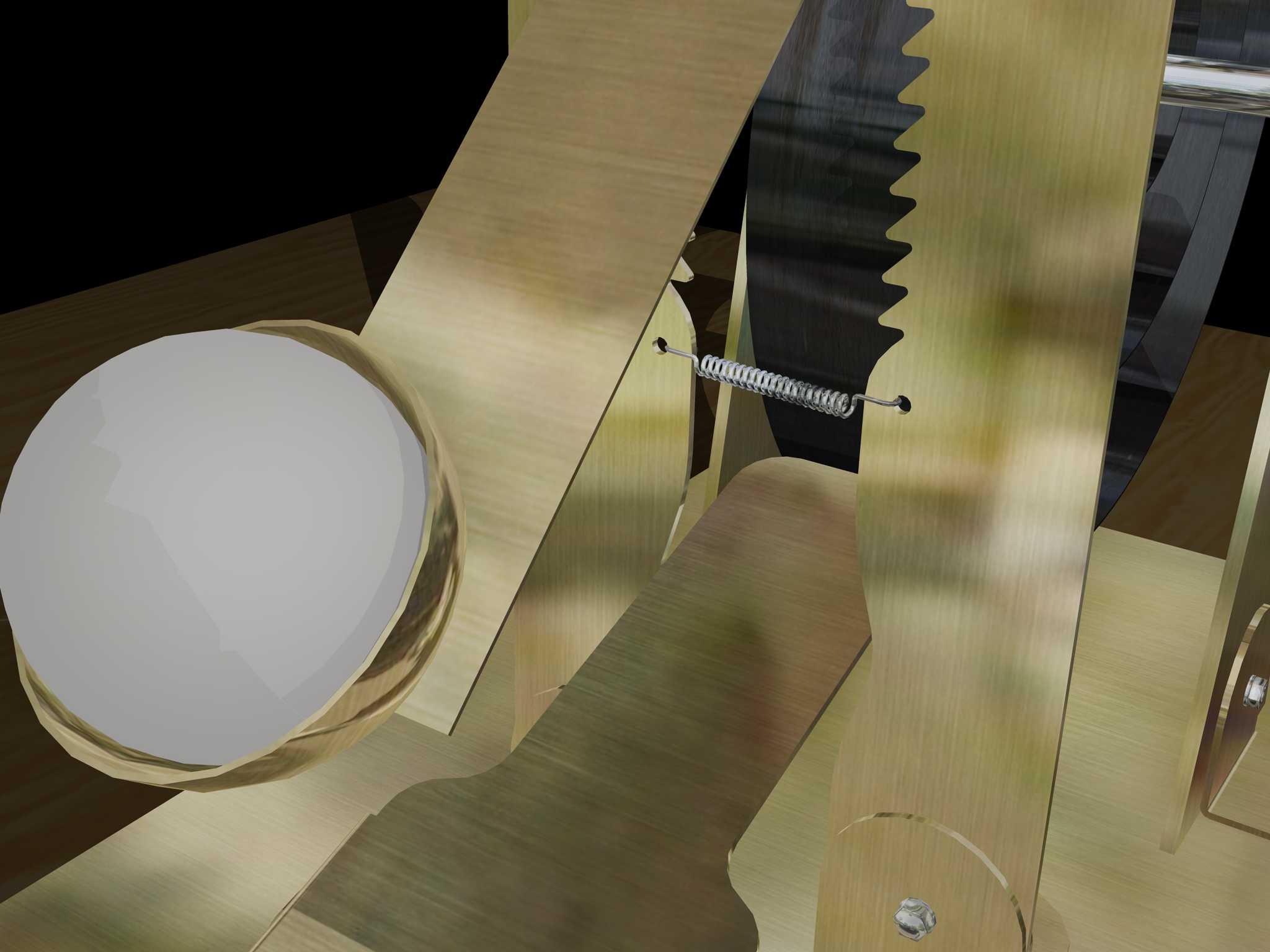

　　避免装配后出现传动卡滞的问题。齿条部分的有效啮合长度为90mm，与摆杆上的棘爪结构配合，可在踏板下压过程中逐步带动卷轴转动压缩卷簧蓄力，当踏板下压至行程末端时，棘爪与齿条脱开，卷簧释放弹力带动摆杆快速回转，推球勺随摆杆运动将球体沿导向方向抛出，完成发射动作。摆杆的回转中心高度设计为120mm，推球勺的运动轨迹经过反复校核，在弹射行程的末端推球勺的线速度方向与预设投射角度完全重合，可最大化利用储能动力，减少动力损耗。装置的所有铰接位置均采用光滑销轴配合，无额外轴承部件，销轴直径为6mm，与铰接孔的配合间隙控制在0.05-0.1mm之间，既保证转动灵活，又不会出现过大的晃动间隙，长期使用后仅需在铰接位置涂抹少量润滑脂即可完成维护，

　　维护成本极低。考虑到使用场景面向青少年群体，所有结构件的外露边缘均做了R2的圆角倒钝处理，不存在尖锐毛刺、锐角结构，避免操作过程中出现划伤风险，整体结构没有易脱落的小尺寸零件，所有紧固件均加装了防松垫圈，即使反复触发振动也不会出现零件松动脱落的问题，使用安全性有充足保障。整套机构的设计没有冗余的装饰性结构，所有部件均为实现弹射功能服务，结构紧凑，重量仅为1.2kg，单人即可完成搬运、安装、调试全流程，除了竞赛场景使用外，也可经过简单参数调整后适配小型物料的短距离定点投送作业，或是作为机械原理教学的演示教具，直观展示连杆传动、弹性储能、棘爪齿条机构的运动逻辑，帮助学习者快速理解基础机械结构的工作原理。
