吉布森全美II电吉他结构设计方案

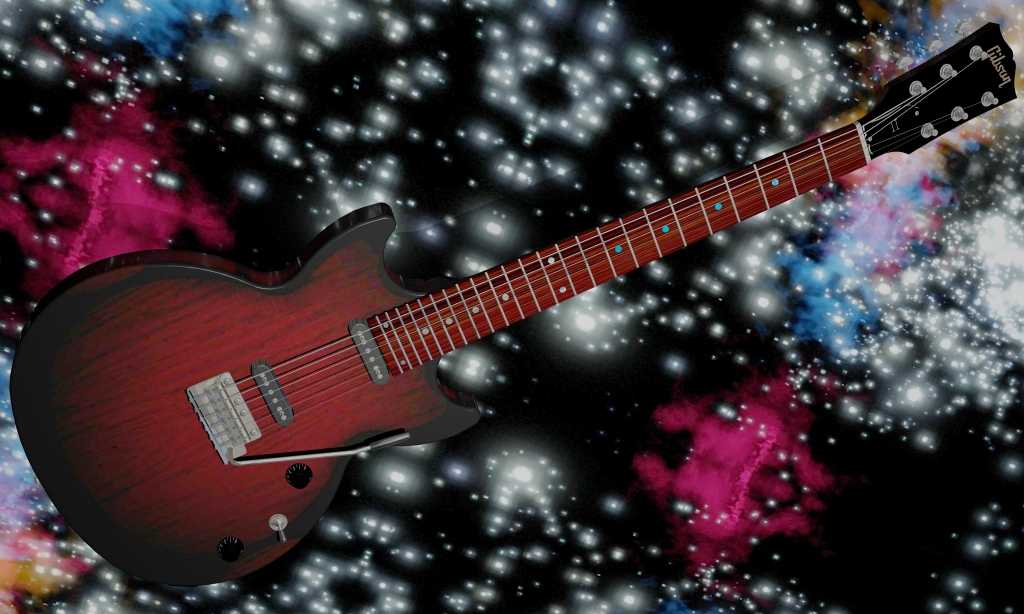

　　电吉他作为现代电声乐器的核心品类，其结构设计直接决定演奏手感、音色输出与场景适配性，这套吉布森风格电吉他的三维结构，覆盖了从琴身共振腔体、琴颈连接结构到拾音器排布、颤音系统安装的全维度细节，可直接用于乐器研发阶段的结构验证、工装夹具设计以及定制化改装参考。从实际应用场景来看，这类实心电吉他的结构设计需要兼顾舞台演出的抗磕碰性能、录音室环境下的共振稳定性，以及长时间握持演奏的人体工学适配，琴身轮廓的弧度处理并非单纯的外观造型，而是对应坐姿演奏时大腿支撑的贴合角度、站姿演奏时背带挂载的重心平衡，琴身厚度控制在42mm到45mm区间，既保证实心桃花心木材质的低频共振余量，又避免整体重量过大导致长时间演奏的肩部负荷，琴身背面的手肘切削弧度，对应演奏时右臂搭靠的位置，弧度半径控制在120mm，贴合小臂自然弯曲的形态，减少长时间演奏的摩擦不适感。

　　在核心功能结构的设计上，这套模型还原了双高输出单线圈拾音器的排布逻辑，琴桥位置拾音器与琴颈位置拾音器的中心距为185mm，对应22品指板的有效弦长648mm的标准电吉他规格，拾音器安装槽的深度为18mm，预留了拾音器高度调节螺丝的行程空间，可根据不同琴弦规格、演奏风格调整拾音器与琴弦的间距，控制输出信号的增益度与动态范围。颤音系统的安装基准面与琴身正面的平行度公差控制在0.05mm以内，避免摇把操作时出现琴弦跑音、卡滞的问题，颤音系统的弹簧仓设置在琴身背面，仓体深度为35mm，可容纳3到5根复位弹簧，适配不同拉力的琴弦套装与不同幅度的颤音操作需求，弹簧挂板的安装孔位采用长圆孔设计，支持弹簧拉力的微调，保证摇把复位后的音准稳定性。

　　琴颈与琴身的连接采用深插接结构，插接深度达到85mm，相比螺栓连接的结构能更好地传递琴颈振动到琴身腔体，提升整体延音表现，琴颈指板的弧度采用12英寸混合弧度，低把位位置弧度稍平，方便和弦按压力度的均匀分布，高把位位置弧度稍陡，适配速弹演奏时的手指移动轨迹，品丝的安装槽深度为1.2mm，对应标准品丝的安装尺寸，品丝间距严格按照十二平均律的弦长分割比例计算，每一品的位置误差控制在0.1mm以内，保证把位音准的准确性。琴头的仰角设计为13度，这个角度是经过多轮验证的最优值，既保证琴弦在琴枕位置的下压力度，避免空弦音出现杂音、打品问题，又不会因为仰角过大导致琴头受力过大，出现磕碰断裂的风险，琴头的弦钮安装孔位呈3+3排布，孔位直径为10mm，适配标准封闭式弦钮的安装尺寸，弦钮安装面的平面度公差控制在0.03mm，保证弦钮安装后齿轮啮合顺畅，调音阻尼均匀。

　　从安装边界与装配逻辑来看，所有零部件的安装孔位都预留了合理的装配公差，金属件与木质结构的配合间隙控制在0.1mm到0.2mm之间，考虑不同木材的湿胀干缩特性，避免温湿度变化导致的装配过紧或者松动问题。电路仓的设置在琴身正面拾音器下方的腔体，仓体尺寸为90mm60mm25mm，可容纳电位器、档位开关、输出接口的电路组件，仓体边缘预留了屏蔽层的安装空间，可铺设铜箔屏蔽外界电磁干扰，降低演出环境下的电流噪音。输出接口的安装位置在琴身侧面下方，接口中心距离琴身底部边缘35mm，这个位置既避免演奏时线材磕碰琴身影响操作，又能保证线材插拔的操作空间，接口安装座的固定孔位采用M3螺丝孔，适配标准6.35mm音频接口的安装尺寸。

　　这套结构设计在细节上还考虑了不同使用场景的改装兼容性，琴身的拾音器安装槽同时适配单线圈与双线圈拾音器的替换尺寸，用户可根据自身音色需求更换不同类型的拾音器，无需额外对琴身进行切削加工。琴颈的钢筋预埋槽设置在琴颈内部，调节口位于琴头位置，可通过六角扳手调节琴颈的弯曲度，适配不同琴弦拉力下的琴颈曲度调整，钢筋的调节行程为正负2mm，可覆盖0.08到0.13规格琴弦的拉力变形范围。背带钉的安装位置分别在琴身上方的琴颈插接位置顶端、琴身下方的尾端位置，两个背带钉的连线经过整琴的重心位置，保证站姿演奏时琴身不会出现前倾或者后倾的问题，背带钉采用M4螺纹安装，螺纹嵌入深度为8mm，保证背带挂载后的连接强度，避免演出过程中背带脱落导致乐器摔损。
